Warum brauche ich ein 3-Wege-Ventil für ein Manometer? Sollte es immer installiert werden? In welchen Versionen werden diese Geräte hergestellt? Welche Fehlfunktionen sind für sie typisch? Wie werden die Gewindeanschlüsse beim Einbau des Krans abgedichtet? Versuchen wir, diese Fragen zu beantworten.

Ziele

Finden Sie heraus, warum überhaupt ein Dreiwegekran benötigt wird.

Seine Installation hat folgende Ziele:

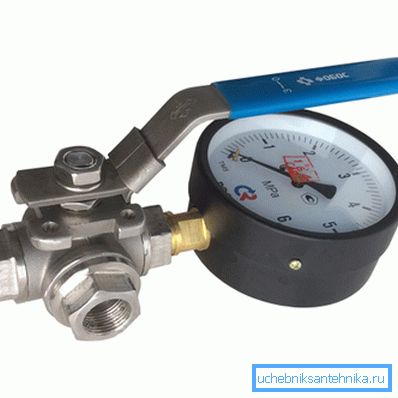

• Sie können ein Messgerät kalibrieren, indem Sie ein Prüfmanometer anschließen..

Zur Verdeutlichung: Natürlich muss der Wasserhahn in diesem Fall kein Drainagerohr haben, sondern einen vollwertigen Abfluss mit Gewinde oder Rohrflansch zum Anschließen des zweiten Geräts.

• Das 3-Wege-Ventil für das Manometer ermöglicht es, das Gerät nicht nur von der Leitung zu trennen, sondern auch den Druck vor ihm abzubauen. Es wird angenommen, dass dadurch die Wahrscheinlichkeit eines Versagens erheblich verringert wird (durchgehende Pfeile).
• Schließlich ermöglicht es Ihnen, den Auslass am Manometer zu spülen - und dadurch eine bestimmte Menge an Arbeitsmedium zurückzusetzen. Während des Spülens werden alle angesammelten Verunreinigungen aus dem Auslass entfernt, was die Genauigkeit der Druckmessung beeinträchtigen kann.

Ist es möglich, mit einem herkömmlichen Durchflusskupplungsventil auszukommen? Unter industriellen Bedingungen, wo eine konstante Druckregelung erforderlich ist, um die Produktionstechnologie einzuhalten, beim Pumpen und an Gasleitungen - nein. Falsche Messwerte können zu viel kosten.

In der Heizungsanlage eines Privathauses oder in der Aufzugseinheit eines Wohnungsmanometers ist es normalerweise an ein gewöhnliches Steuerventil angeschlossen. Tatsächlich wird das Druckmessgerät in Aufzügen häufig nur zum Zeitpunkt der Kontrollmessungen installiert: Solange der Zugang zu technischen Kellern frei ist, bleibt das Problem des Diebstahls von Geräten relevant.

Ausführungsoptionen

Wie kann ein Dreiwegeventil für eine 1: 2-Zoll-Anzeige angeordnet werden? Wir geben einige Beschreibungen der gängigsten Designs.

Korkspannung

Das Kork-Dreiwegeventil mit Zugdichtung 11b18bk ist in folgenden Konfigurationen erhältlich:

• Zwei Rohrgewinde (DN 15) oder metrisches Gewinde (M20x1,5) und Drainageloch.

• Ein Rohr und ein metrisches Gewinde plus Ablaufloch.
• Das gleiche, aber mit dem Griff (Hebel oder Schmetterling).
• Zwei Gewinde (DN 15, M20x1,5 oder eine Kombination davon) und ein Flansch zum Anschließen eines Prüfmanometers.

Das Ventil ist extrem einfach aufgebaut, hat jedoch einige erhebliche Nachteile:

1. Ziemlich großer Schaltaufwand (typisch für alle Korkventile).
2. Die ständige Gefahr des Abreißens des Innensteckers beim Anziehen der Mutter. Messing ist ein eher weiches Metall und zu viel Aufwand ist hier nicht erforderlich.

Das Funktionsprinzip des Dreiwegeventils für das Manometer ist einfach und klar: Die T-förmige Aussparung im Drehrohr wird beim Drehen mit einem oder zwei Hähnen kombiniert.

Dementsprechend sind die folgenden Konfigurationen in verschiedenen Positionen verfügbar:

• Der Auslass ist verstopft, das Manometer ist über eine Drainage oder einen Flansch mit der Atmosphäre verbunden.
• Das Rückschlagventil wird mit geschlossenem Abfluss oder Flansch unter Druck gesetzt.
• Der Hahn arbeitet an einem Reset, wenn das Messgerät ausgeschaltet ist.

Sharovy mit Entwässerung

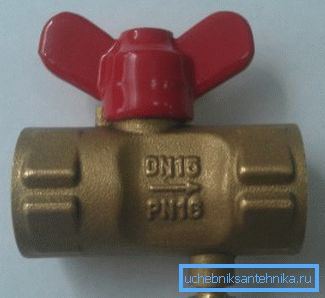

Als Beispiel betrachten wir einen Dreiwegekugelhahn für ein 11B27p-Manometer. Es ist interessant bei der Durchführung der Entwässerung. Im Wesentlichen haben wir ein gewöhnliches Kupplungsventil mit einem länglichen Körper und einem Ablassloch auf einer Seite der Stoppkugel.

Wir geben die Eigenschaften des Produktes an.

Bitte beachten Sie: Bei einer solchen Implementierung ist ein Dreiwegekugelhahn für ein Manometer für Warmwasser und Heizung eher unzweckmäßig. Lösen Sie die Ablassschraube, um Ihre Hand mit kochendem Wasser zu berühren.

Sharovy mit Muftovy-Zweig

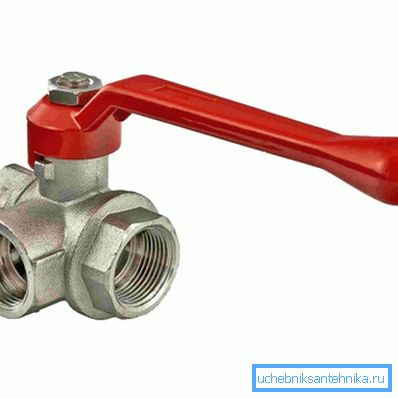

Ein gewöhnliches Dreiwegekopplungsventil kann auch als Manometerventil verwendet werden. Ein Beispiel für ein solches Produkt ist Valtec VT361N.

Das Material des Körpers und der Kugel des Produkts besteht aus verchromtem Messing. Dichtungen bestehen aus Teflon. Die maximale Arbeitstemperatur der Umgebung beträgt +150 Grad. Bemerkenswert ist die vom Hersteller angegebene Haltbarkeit des Produkts - mindestens 20.000 Zyklen.

Installation

Wie werden die Gewindeanschlüsse von Ventilen und Manometern bei der Montage von Hand abgedichtet?

Die Anweisung ist im Allgemeinen ziemlich normal:

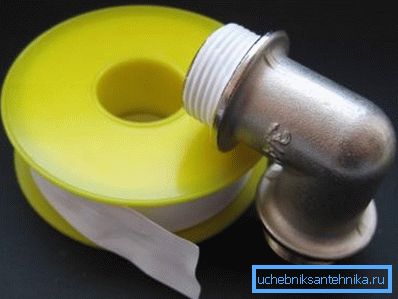

1. Auf Gasleitung verwendetes Band FUM. Die Fäden werden von Hand oder mit einem Werkzeug gedreht, jedoch mit minimalem Aufwand.

Achtung: Das Band FUM dichtet den Rohrfaden perfekt ab, leckt jedoch selbst bei minimalem Rückwärtsgang.

1. Für heißes und kaltes Wasser ist es besser, ein polymeres Dichtungsgewinde (TangitUnilok und Analoga) zu verwenden. Wenn dies nicht der Fall ist, wird ein gutes Ergebnis von hygienischem Leinen erzielt, das in schnell trocknenden Farben, Dichtmitteln oder Leinöl getränkt ist.

Service

Die Liste der Fehler von Kranen, die sich selbst beheben lassen, ist mehr als klein.

• Undichtes, wenn das Korkventil geschlossen ist, bedeutet, dass zu wenig Druck oder Schmutz unter den Korken gefallen ist. Das Ventil demontieren, Stecker und Sitz abwischen und wieder zusammenbauen. Die Mutter am Schaft sollte nur festgezogen werden, wenn der Fluss nach dem Reinigen bestehen bleibt.

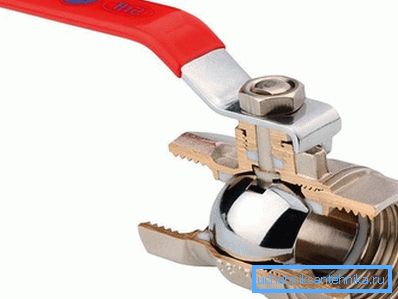

• Ein Leck an der Stange des Kugelhahns weist auf die Entwicklung eines Dichtrings hin. Wenn das Ventil eine Klemmmutter hat, kann es ein bis zwei Umdrehungen angezogen werden.

Wenn die Dichtung mit dem Griff und der Unterlegscheibe unter Druck gesetzt wird, nehmen Sie sie bei geschlossenem Ventil heraus und legen Sie mehrere Umdrehungen FUM-Band über die Dichtung.

Fazit

Wir werden uns mit einer relativ exotischen Art von Ventilen und Armaturen auskennen. Das Video in diesem Artikel wird dem Leser traditionell zusätzliche thematische Informationen bieten. Erfolge!
