Do-it-yourself-klempnerarbeiten: vom projekt bis zur

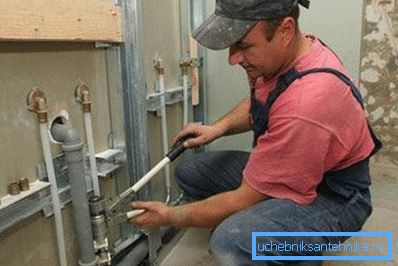

Der Bau eines Wasserversorgungssystems im Haus oder in einer Wohnung mit eigenen Händen ist eine ziemlich schwierige Aufgabe, die jedoch auch für diejenigen, die zuvor keine ähnlichen Aufgaben hatten, machbar ist. Nachdem Sie einige Zeit mit der Vorbereitung verbracht haben, können Sie die Konstruktions- und Installationsarbeiten erfolgreich durchführen und dabei die Kosten für professionelle Klempner sparen.

Vor dem Einsatz der Werkzeuge lohnt es sich natürlich, alle verfügbaren Informationen zu untersuchen. Wir haben im Folgenden versucht, grundlegende Daten bereitzustellen, die für Sie nützlich sein können.

Design des Wasserversorgungssystems

Wasserquelle

Wenn wir ein Wasserversorgungssystem in einer Wohnung entwerfen müssen, treten fast keine Schwierigkeiten auf. Dies ist darauf zurückzuführen, dass bei einer zentralen Wasserversorgung mehrere Meter Rohre verlegt werden müssen, um den Eingang mit allen Verbrauchsstellen des Raumes zu verbinden (zwei oder drei davon).

Wo es schwieriger ist, mit der Wasserversorgung eines Privathauses umzugehen:

• Zuerst müssen wir die Quelle bestimmen. Wenn ein lokales Wasserversorgungssystem an die Siedlung angeschlossen ist, müssen wir die Verbindung dazu im kommunalen Wasserversorgungskanal oder einer anderen Genehmigungsbehörde koordinieren.

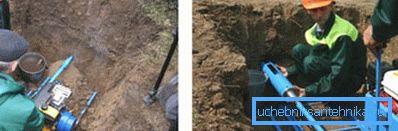

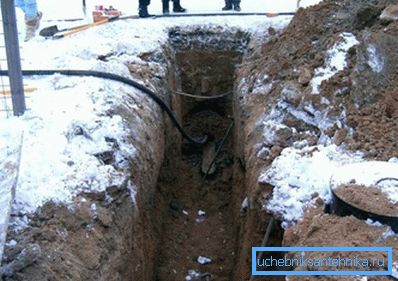

• Die nächste Frage ist die Verbindung der Autobahn mit dem Haus.. Häufig muss hier entschieden werden, wie die Rohrleitungen unter der Straße verlegt werden sollen, da die Kommunikation nicht immer vor dem Asphalt liegt. Der vernünftigste Ausweg in dieser Situation ist die Anziehung von Baugeräten, insbesondere von Anlagen für horizontal gerichtetes Bohren.
• Wenn Sie kein Geld ausgeben möchten oder eine Straße nicht länger als 8 - 10 m überqueren müssen, können Sie es selbst tun.. Experten für die Frage, wie man für ein Wasserversorgungssystem auf der anderen Straßenseite eine Reifenpanne machen kann, empfehlen den Einsatz eines Horizontalbohrers mit Verlängerungsstangen. Natürlich ist die Komplexität des Verfahrens sehr groß, aber wenn Sie mehr Zeit als Geld haben, ist es einen Versuch wert.

Beachten Sie! Nach SNB 3.03.02-97 beträgt der Abstand von der Wasserversorgung zur Straße mindestens 2 m vom Rand des Seitensteins. In jeder spezifischen Situation ist es jedoch ratsam, das Problem separat zu lösen, da diese Normen häufig von zuvor festgelegten Mitteilungen ignoriert werden.

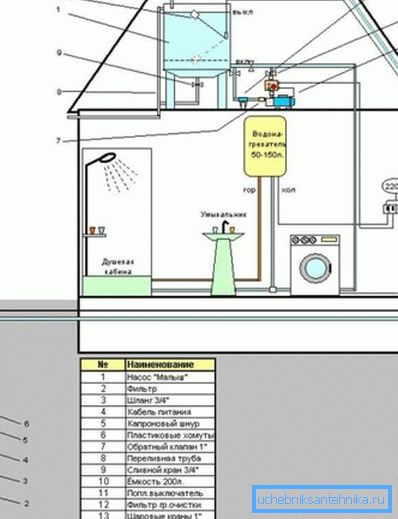

• Wenn keine Wasserleitung vorhanden ist, muss eine separate Quelle installiert werden. In dieser Kapazität können verschiedene Brunnen und Bohrungen vorhanden sein, die mit speziellen Pumpen für die Wasserversorgung des Hauses ausgestattet sind.
• Um die Quelle effizienter nutzen zu können, muss zusätzlich zur Pumpe ein Ausgleichsbehälter zur Speicherung von Wasser installiert werden. Das Vorhandensein eines solchen Tanks trägt zu einem gleichmäßigen Druck in den Rohrleitungen bei, und Sie können die Wasserversorgung sofort nutzen, ohne darauf zu warten, dass die Pumpe die nächste Portion Wasser pumpt.

Beachten Sie! Der Einbau von Ausgleichsbehältern minimiert außerdem den Energieverbrauch und erhöht die Lebensdauer der Pumpe durch selteneres Einschalten.

• Zum Schluss müssen Sie über Komfort nachdenken.. In einem Privathaus besteht die einzige Warmwasserquelle aus einem Elektro-, Gas- oder Festbrennstoff-Heizgerät. Bei der Planung der Kommunikation für dieses Gerät muss daher ein separater Ort bereitgestellt werden.

Pfeifen im Haus

Auch im Haus selbst müssen Sie die Rohrverkabelung entwerfen. Natürlich ist es am besten, wenn sich alle Verbrauchsstellen so nah wie möglich am Einstiegspunkt befinden, dies ist jedoch nicht immer der Fall.

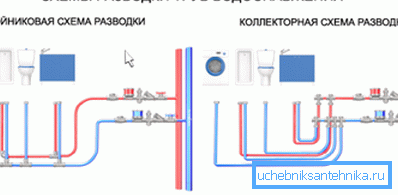

Es gibt zwei Möglichkeiten für die Planung:

• Sparsamer ist die sogenannte serielle Verdrahtung. Von der Steigleitung aus legen wir eine Kontur entlang aller Verbrauchspunkte, und vor jedem Punkt führen wir ein Sidebar-T-Stück durch. Über ein T-Stück verbinden wir den Kran mit einer Wasserversorgung und sparen so erhebliche Materialmengen ein.
• Der Nachteil des sequentiellen Routings ist die Instabilität des Drucks: Sobald wir einen Hahn öffnen, fällt der Rest des Drucks auf nahezu Null.

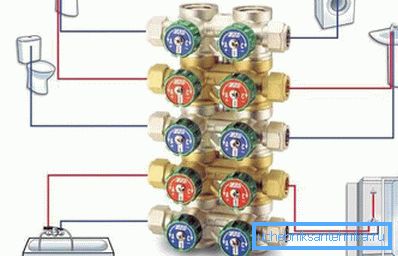

• Aus diesem Grund wird die Kollektor- (Parallel-) Verdrahtung verwendet. Ein Kollektor mit mehreren Ausgängen ist an die Steigleitung angeschlossen, und die Kreise der Warm- und Kaltwasserversorgung sind an diesen Ausgängen angeschlossen - einer für jeden Verbrauchspunkt. Der Preis einer solchen Lösung wird erheblich höher sein, aber in großen Häusern lohnt es sich, ein solches System umzusetzen.

Vergessen Sie schließlich nicht die Spüle. Normalerweise wird die Installation der Wasserversorgung parallel zur Installation des Kanalnetzes durchgeführt. Beachten Sie daher die Notwendigkeit, Rohre für die Entwässerung zu verlegen.

Werkzeuge und Materialien

Pfeifen wählen

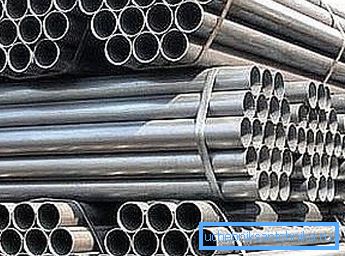

Wenn unser Projekt fertig ist, sollten Sie entscheiden, mit welchen Materialien wir es in die Praxis umsetzen werden. Zunächst ist es notwendig, geeignete Rohre zu wählen, da die Zuverlässigkeit und Haltbarkeit des Gesamtsystems wesentlich davon abhängt.

Um die derzeit verfügbaren Optionen zu analysieren, lohnt es sich, die folgende Tabelle zu studieren:

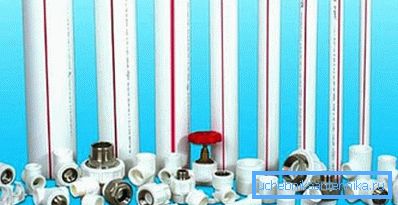

Wie aus der Tabelle hervorgeht, haben verschiedene Materialien für Sanitärinstallationen unterschiedliche Vor- und Nachteile. Es sind jedoch häufig Polymerrohre, die zur Selbstverlegung des Systems verwendet werden, oder Produkte werden kombiniert: Der unter dem Boden liegende äußere Teil besteht aus Gusseisen oder dichtem vernetztem Polyethylen (PEX) und der innere Teil besteht aus Polypropylen oder Metallkunststoff.

Wir wählen Werkzeuge aus

Neben den Rohren selbst sowie den dazu passenden Armaturen und Ventilen benötigen wir auch Werkzeuge.

Wenn wir das gesamte System von Anfang bis Ende mit unseren Händen bauen, lohnt es sich zu kaufen:

• Shtroborez oder der Locher für die Arbeit mit den Lagerkonstruktionen.
• Sägen auf Metall oder Kunststoff (abhängig davon, welche Rohre wir verlegen werden).
• Schweißgerät (falls feste Verbindungen von Stahlrohren installiert werden sollen).
• Lötkolben mit Lot (für Kupferrohre)

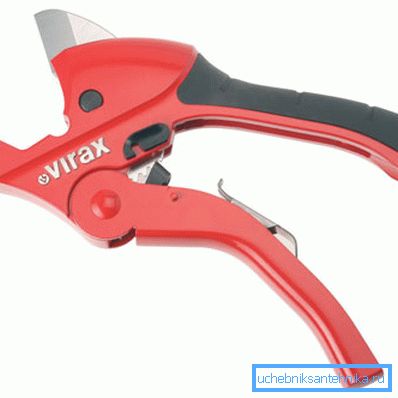

• Der Rohrschneider ist ein Spezialwerkzeug, das die Anpassung der Produkte an die Größe erleichtert.

• Lötkolben für Kunststoffrohre oder Crimpen für Pressfittings.
• Eine Reihe von Klempnerwerkzeugen - verstellbare und Gabelschlüssel, Trimmer zum Abisolieren von Rohrkanten usw.
• Ebene und Roulette.
• Handwerkzeug

Seien Sie auch nicht versäumt, für die Verfügbarkeit einer ausreichenden Anzahl von Dichtungen und sanitären Wicklungen zu sorgen. Mit Hilfe dieser Teile stellen wir die Dichtheit der Befestigungspunkte der Ventile sicher.

Systeminstallation

Offene und versteckte Dichtung

In diesem Abschnitt werden wir beschreiben, wie Sie die Rohrleitungen selbst herstellen.

Beginnen wir mit der Vorbereitung der Basis, auf der die Rohre installiert werden:

• Am günstigsten ist die offene Verlegung. In diesem Fall werden alle Konturen entlang der Wände des Raums platziert und mit Hilfe von Klammern auf der Basis befestigt. Die Befestigung sollte ausreichend steif sein, um ein versehentliches Verschieben des Rohrs zu verhindern. Die Befestigungselemente dürfen das Produkt jedoch nicht einklemmen und verformen.

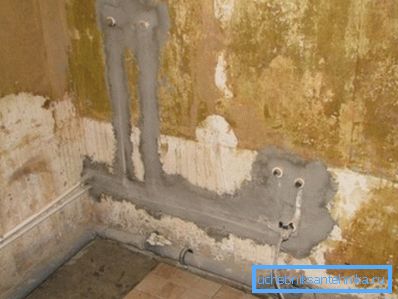

• Viele mögen das Aussehen von Wasserrohren jedoch nicht, und deshalb werden sie in offenen Bereichen in Wandstärke verlegt. Zu diesem Zweck fertigen wir im Baumaterial die Rillen mit einem Wandhobel oder einem Perforator, fixieren die Kommunikation darin und glätten die Rillen mit Mörtel.
• Sie können eine Kompromisslösung machen. In diesem Fall legen wir alle Pfeifen offen, verstecken sie jedoch hinter dekorativen Kisten. Dies ist umso bequemer, wenn Sie einen relativ kleinen Bereich abdecken müssen, da der Rest der Kontur bereits hinter Möbeln (z. B. Küchenzeile) verborgen ist.

Rohrverbindungen

Nun ist es Zeit, die tatsächliche Installation des Wasserversorgungsnetzes zu besprechen. Welches Material auch immer wir wählen, die Rohre werden auf jeden Fall mit Formstücken verbunden - gerade Kupplungen, Winkelstücke, Biegungen usw. Die Ausführung der Armatur und die Art ihrer Befestigung am Rohr hängen von der Installationstechnik ab.

Am einfachsten ist es, das Wasserversorgungssystem an den Schweißfittings oder mit Hilfe von Spezialwerkzeugen für Kunststoffrohre zu montieren. Wir werden beide Optionen in diesem Abschnitt betrachten.

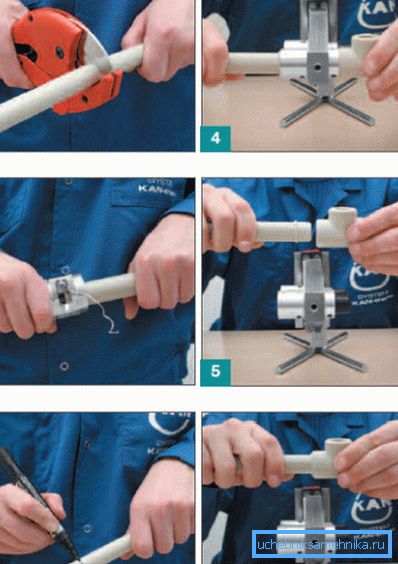

Schweißen wird zum Verbinden von Rohren aus Polymer verwendet:

• Produkte zuschneiden und die Kanten sorgfältig reinigen. Wenn Metallverstärkungen Teil der Rohrwand sind, entfernen wir sie, um die Schweißqualität nicht zu beeinträchtigen.
• Wählen Sie den Fitting aus, dessen Durchmesser dem Rohrdurchmesser entspricht, und die Konfiguration - die Aufgabe.

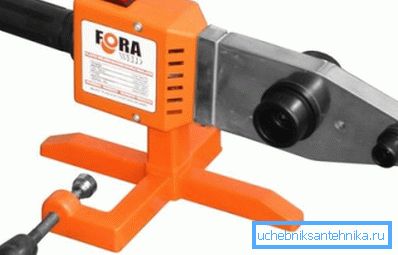

• Ein Rohr und ein Fitting befestigen wir an Düsen eines Lötkolbens. Wir schalten den Lötkolben ein und heizen die Teile so viel auf, wie es die Anweisung erfordert (die Zeit hängt von der Dicke des Kunststoffs und der Leistung des Geräts ab).
• Entfernen Sie Teile aus der Düse und schließen Sie das Rohr an, ohne es zu drehen. Wir fixieren für 30 Sekunden, woraufhin wir den Kunststoff freigeben und polymerisieren lassen. Sie können die Verbindung in einer halben Stunde - einer Stunde - nutzen.

Beachten Sie! Beim Entfernen des Rohrmaterials sollte es nicht an der Düse haften bleiben, da sonst Probleme mit der Verbindung auftreten können. Wenn Kunststoffteile auf dem Lötkolben verbleiben, bedeutet dies, dass die Teflonbeschichtung verfällt und das Arbeitselement ausgetauscht werden muss.

Metallrohre können mit Formstücken unterschiedlicher Bauart verbunden werden.

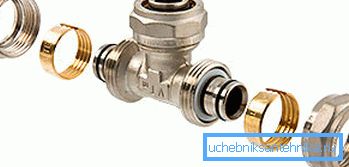

Weniger zuverlässig, aber gleichzeitig einfacher zu installieren, ist das Spannen:

• Wir schneiden das Rohr in die gewünschte Größe und setzen eine Mutter und einen Kragen an den Rand, wodurch die Struktur in der Armatur eingeklemmt wird.

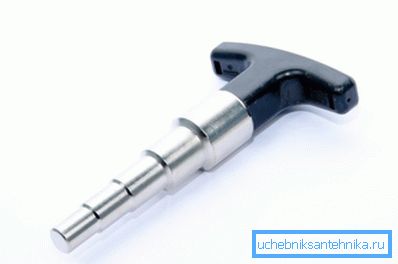

• Stellen Sie sicher, dass das Rohrende mit einem Kalibrator aufgeweitet wird. Dadurch wird die Verformung der Dichtungsringe vermieden.

• Den Fitting in das aufgeweitete Rohr einsetzen, die Klemmschelle ausrichten und die Mutter bis zum Anschlag festziehen. Ein Zeichen dafür, dass wir uns ausreichend bemühen, ist ein leichtes Knistern der Klemme.

Presskupplungen sind zuverlässiger, aber ihre Installation erfordert Geschicklichkeit und Spezialwerkzeuge:

• Das zugeschnittene Rohrstück wird durch vorsichtiges Ausrichten des Innenlumens kalibriert.
• Wir setzen auf den Rand der Crimphülse.
• Das Fitting wird in die kalibrierte Düse eingesetzt und schützt die Verbindung zusätzlich mit einer dielektrischen Dichtung vor Korrosion.
• Fixieren Sie die Verbindung mit speziellen Zangen. Hierzu wird in der Klemme ein Einsatz eingebaut, dessen Durchmesser dem Durchmesser des zu verbindenden Rohres entspricht.
• Wenn wir alles richtig gemacht haben, sollte diese Halterung einem Betriebsdruck von bis zu 10 Bar standhalten.

Nach einer dieser Methoden wird das gesamte Wasserversorgungssystem zusammengebaut. Danach müssen wir nur noch die Ventile installieren, Wasserhähne und Mischer anschließen und einen Testlauf durchführen. Wenn es an den Fugen keine Lecks gibt, haben wir alles richtig gemacht!

Fazit

Jeder kann ein Wasserversorgungssystem mit seinen eigenen Händen ausstatten, aber nur derjenige, der Zeit verbringt und alle Aspekte der anstehenden Aufgaben gründlich untersucht, wird sicherstellen, dass das System eine lange Lebensdauer hat. Weitere Informationen zu den Funktionen selbstlegender Wasserleitungen finden Sie im Video dieses Artikels.
