Der stahlkran - einfachheit und haltbarkeit in einer flasche

Stahlhähne mit einem Verriegelungsteil in Form einer Stahlkugel zeichnen sich durch erhöhte Haltbarkeit und Einfachheit der Konstruktion aus. Die Fähigkeit, den Fluss von Flüssigkeit oder Gas fast augenblicklich zu unterbrechen, wird nicht nur im Alltag, sondern auch in der Industrie hoch geschätzt. Solche Geräte finden sich sowohl in einer normalen Wohnung als auch in einem starken Chemieunternehmen.

Kurz zum Gerät und zur Klassifizierung von Kugelhähnen

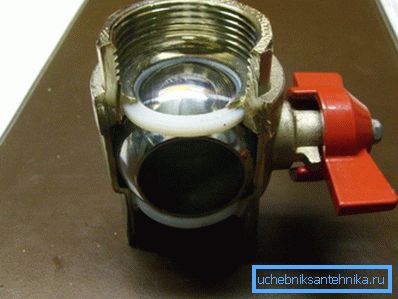

Alle Kugelstahlventile haben eine ähnliche Konstruktion - das Verriegelungselement wird in Form einer Metallkugel mit parallel geschnittenen Segmenten präsentiert. In der Mitte der Kugel befindet sich ein Durchgangsloch. Die Einstellung des Flüssigkeits- oder Gasflusses erfolgt durch einfaches Drehen des Griffs.

Beachten Sie! Ein herkömmlicher Kugelhahn hat nur zwei Arbeitspositionen - vollständig geöffnet oder geschlossen, so unterscheiden sie sich von gewöhnlichen Ventilen.

Bei der Klassifizierung hängt alles von dem Kriterium ab, das der Unterteilung in Gruppen zugrunde liegt.

Je nach der Methode der Anbringung können Sie folgende Optionen auswählen:

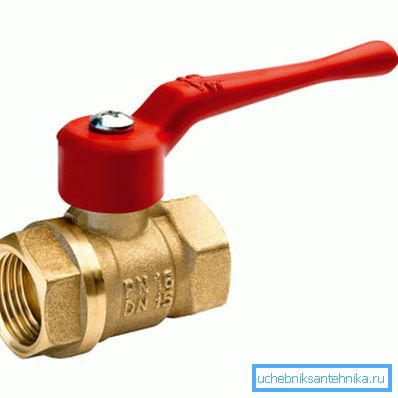

• Kupplung - es wird als gewöhnliche Kupplung für Rohre installiert (es gibt auf beiden Seiten ein Innengewinde, sodass die Rohre einfach in den Hahn geschraubt werden). Solche Verbindungen sind besonders empfindlich für die Qualität der Montage und die Betriebsbedingungen, und wenn sie Vibrationen und Druckabfällen ausgesetzt sind, sollten Sie das Kupplungsmodell besser aufgeben. Aufgrund der Tatsache, dass eine solche Verbindung lösbar ist, sind solche Geräte besonders beliebt bei der Installation von Wasser- und Wärmerohren;

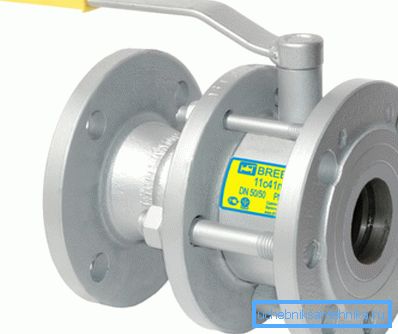

• Flanschverbindung - Scheiben mit Löchern werden von den Enden her geschweißt, und die Verbindung zu den Rohren erfolgt mit Hilfe von Bolzen. Ein Stahlkugelflanschventil ist etwas größer und wiegt mehr als ein Kupplungsventil, aber es kann unter ziemlich rauen Bedingungen verwendet werden. In der Industrie bevorzugen sie solche Vorrichtungen in der Regel;

• geschweißte Verbindung - kann als der seltenste Typ angesehen werden, gehört zur Klasse der Einteiler. Es kann nur verwendet werden, wenn ein Ersatz in der Zukunft definitiv nicht erforderlich ist. Von den Festigkeiten kann man nur feststellen, dass die Beständigkeit gegen mechanische Beanspruchung, Vibration usw. - die korrekte Schweißfestigkeit fast so gut ist wie das Metall des Rohres. Ein Stahlkugelhahn zum Schweißen wird normalerweise an Orten installiert, an denen die Betriebsbedingungen nicht zu einer schnellen Verschlechterung führen, d. H. Die Feuchtigkeit ist normal und so weiter;

• Es sind verschiedene Kombinationen der aufgeführten Verbindungen möglich.. Die Bezeichnung Mutter-Mutter besagt zum Beispiel, dass es auf beiden Seiten eine Überwurfmutter gibt, die es erlaubt, sie auch bei fehlendem Freiraum zu installieren. Es sind auch andere Kombinationen möglich, wie zum Beispiel Choke-Nut usw.

Sie können die Wasserhähne nach dem Prinzip der Aktion unterteilen:

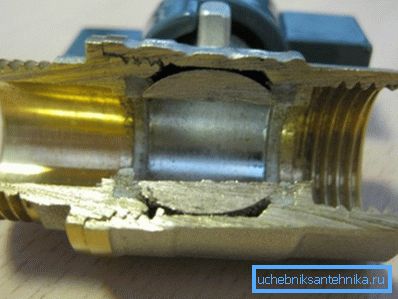

• Durchführungshähne ermöglichen einen einfachen Durchgang eines Flüssigkeits- / Gasstromes, ohne seine Richtung zu ändern und ohne einen anderen Strom zu mischen. Je nach Form und Größe können Geräte mit voller Bohrung unterschieden werden (der Durchmesser des Lochs entspricht dem Innendurchmesser des Rohrs) und Modelle, bei denen das Loch kleiner ist als der Durchgang im Rohr;

• Winkelvorrichtungen - Rotation der Strömung um einen Winkel von 90 °;
• Dreiwegemodelle - Ein Stahl-Dreiwegeventil kann sowohl als Mischer als auch als Strömungsteiler arbeiten (sein Aufbau wird unten erläutert).

Die Klassifizierung kann durch die Art des Handles angegeben werden. Es ist festzuhalten, dass kleine Kräne mit kompakten, schmetterlingsförmigen Griffen ausgestattet sind, was darauf zurückzuführen ist, dass das Schließen relativ wenig Aufwand erfordert. Die größeren Geräte sind jedoch mit einem herkömmlichen Griff ausgestattet, so dass Sie den Wasserhahn mit wenig Kraftaufwand schließen können.

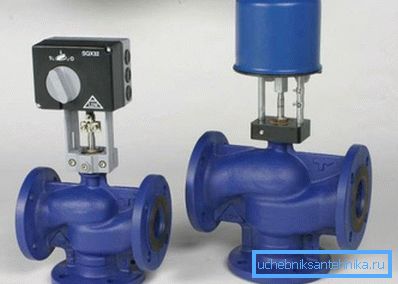

Beachten Sie! In der Industrie ist manchmal der Einbau eines großen Griffs wegen des fehlenden freien Raums unmöglich, in solchen Fällen wird ein elektrischer Antrieb verwendet, der den Betrieb des Krans reguliert. Natürlich ist der Preis für ein solches Gerät nicht demokratisch.

Lesen Sie mehr über die Verwendung und Installation von Stahlkugelhähnen

Das Funktionsprinzip des konventionellen Durchsatzmodells wurde oben betrachtet, viel mehr Interesse besteht bei Kranen mit 3 oder mehr Rohren, d. H. 3-Wege-Ventilen usw. Solche Geräte sind komplizierter, bieten jedoch mehr Möglichkeiten als herkömmliche Krane.

Dreiwegeventile

Das Maximum, das ein herkömmliches Durchgangsventil den Fluss eines Flüssigkeits- / Gasflusses (3-Wege) steuern kann, kann Ströme trennen oder mischen.

Nach diesem Kriterium wird ihre Klassifizierung durchgeführt:

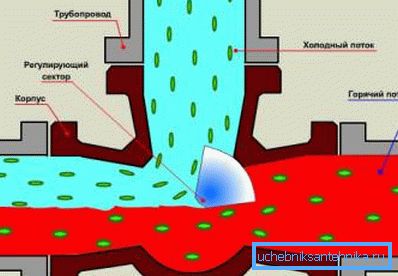

• Mischhahn - mischt 2 Flüssigkeitsströme. Solche Geräte werden als gewöhnliche Mischer in Wohnungen verwendet. Trotz des komplexeren internen Designs bleibt die Installation einfach und erfolgt von Hand.

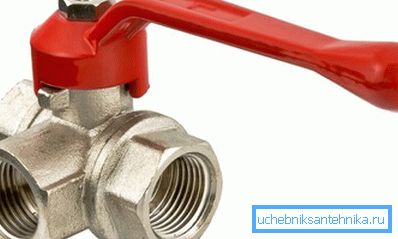

• Separatoren - In solchen Geräten wird der ankommende Flüssigkeitsstrom durch 2 geteilt. Er kann den ankommenden Strom auch vollständig zu einem der angeschlossenen Systeme umleiten. Dadurch ist es beispielsweise möglich, die einzelnen Kreisläufe im Heizungssystem vollständig voneinander zu trennen. Dies ist nützlich, wenn gleichzeitig Niedrigtemperatur- und konventionelle Heizung im Haus verwendet werden.

Bei der Steuerung des Krans wurden die am häufigsten vorkommenden Modelle mit manueller Einstellung gefunden. Wenn das Budget jedoch kein Limiter ist, ist es durchaus möglich, eine automatische Anpassung zu organisieren. Dazu muss lediglich ein Servotreiber installiert werden, der mit einem im Raum befindlichen Thermostat verbunden ist.

Stahlkraninstallation

Die Installationsanweisungen sind äußerst einfach und hängen von der Art der Befestigung ab (Kupplung, Flansch usw.):

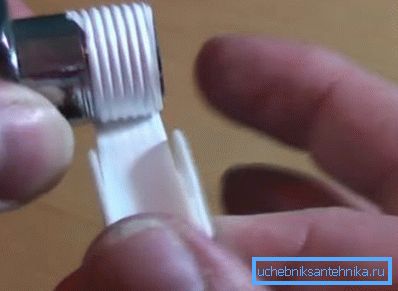

• Bei Verwendung einer Überwurfmutter reicht es aus, das FUM-Band am Außengewinde des Ventils selbst aufzuwickeln, dann eine Dichtung, einen Dichtring und die Mutter auf das Rohr zu legen. Danach wird nur die Mutter auf das Gewinde des Ventils geschraubt;

• Bei der Flanschbefestigung erfolgt die Verbindung mit dem Flansch am Rohr durch hochfeste Schrauben, die mit einem Drehmomentschlüssel angezogen werden. Zwischen dem Flansch am Kran und dem Rohr befindet sich immer eine Dichtung. Falls erforderlich, können Sie die Schrauben immer festziehen. Das einzige, was Sie beachten müssen, ist, dass alle Schrauben mit der gleichen Kraft angezogen werden müssen.

Zusammenfassend

Stahlkugelhähne hat aufgrund seiner Einfachheit in der Konstruktion, Zuverlässigkeit und Langlebigkeit nicht nur im Arsenal von Klempnern, sondern auch in der Industrie einen würdigen Platz eingenommen. Eine kleine Verbesserung des Designs (Dreiwegemodelle) ermöglicht es, nahezu jedes Problem der Einstellung des Flüssigkeits- oder Gasflusses durch ein Rohr zu lösen.

Es ist auch wichtig, dass jede Person mit der Installation eines solchen Geräts zurechtkommt. Das Video in diesem Artikel zeigt ein Beispiel für die Verwendung eines 3-Wege-Ventils in der Heizungsanlage.
