D20 kugelhahn - wie man bei der auswahl eines krans keinen
Die Anzahl der Schlüsselparameter, die bei der Auswahl der Ventile berücksichtigt werden müssen, ist der Durchmesser. Diese Größe muss genau den Abmessungen des Rohrs entsprechen. Andernfalls können Sie die Dichtheit der Verbindung vergessen. Bei einer unvorbereiteten Person kann es zu Verwirrungen durch die Verwendung von Bezeichnungen wie "bedingter Durchmesser" oder der Größe des Lumens kommen. Daher muss diese Frage zunächst geklärt werden.
Kleines pädagogisches Programm
Jeder kennt das Konzept des Durchmessers, aber das Konzept des Nenndurchmessers (D oder DN) wird für Rohre sowie für Stopp- und Steuerventile verwendet. Zum Beispiel impliziert in Klempnergeschäften die Bezeichnung eines Kugelhahns von 20 mm den Abstand.

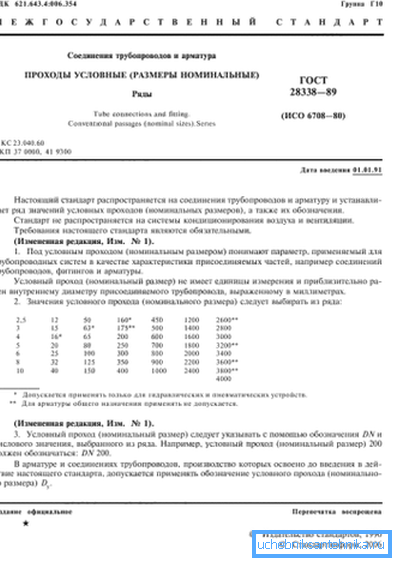

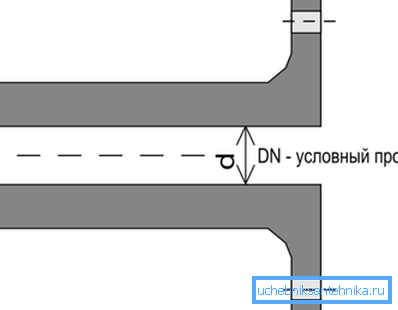

Unter diesem Konzept wird der Innendurchmesser verstanden, der auf den nächsten Normwert gerundet ist. Eine vollständige Liste der Standardwerte für DN finden Sie in GOST 28338-89. Der Mindestwert beträgt 2,5 mm und der Maximalwert 4000 mm.
Die Hauptverwirrung ergibt sich aus der Tatsache, dass in 99% der Fälle der tatsächliche Innendurchmesser nicht dem nominalen (bedingten) Durchmesser entspricht. Wenn wir beispielsweise das Standard-Wasser-Gas-Metallrohr mit einer Außenabmessung von 159 mm verwenden, hängt die tatsächliche Größe des Spalts von der Wandstärke ab. Bei einer Metalldicke von 6 mm sind es also 147 mm und bei einer Wandstärke von 8 mm - 143 mm.
Betrachtet man jedoch die Werte der Norm, stellt sich heraus, dass der gleiche Nenndurchmesser - DN150 (oder DN150) - für beide Fälle geeignet ist. Das gleiche Prinzip funktioniert auch bei kleineren Baugrößen, dies sollte bei der Auswahl von Ventilen berücksichtigt werden. Zum Beispiel hat ein Kugelhahn DN 20 eine Nenngröße von 20 mm und ist daher nur für den Einbau in eine Rohrleitung mit entsprechendem Durchmesser geeignet.
Beachten Sie! Auf den ersten Blick sieht eine solche Notation lächerlich aus, ist es aber nicht. Tatsächlich wird der Schritt zwischen den Standardwerten so gewählt, dass der Durchsatz jedes nächsten Lumenwerts um etwa 60–70% zunimmt. Dies erleichtert die Auswahl der Pipeline bei der Berechnung von Wasser-, Gas- und Wärmeleitungen.
Gerät, Auswahl und Einbau von Kugelhähnen

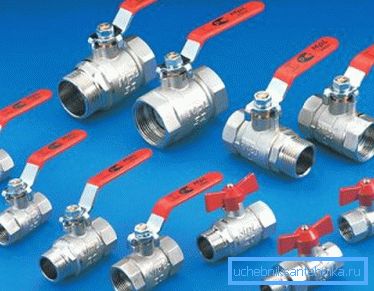

Der Aufbau einer solchen Vorrichtung ändert sich nicht in Abhängigkeit von der Größe. Wenn nicht manchmal anstelle eines Knopfes ein elektrischer Antrieb installiert wird, um den Ball zu drehen, ist es notwendig, wenn ein großer Knopf aus Platzgründen nicht einfach gedreht werden kann.
Worauf Sie bei der Auswahl achten müssen

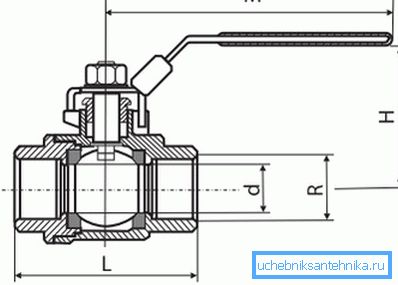

Eine weitere Schwierigkeit bei der Auswahl eines bestimmten Modells eines Kugelhahns kann die Umrechnung von Zollgrößen in Metrik und die Auswahl des geeigneten Wertes von DN (DN) sein. Zum Beispiel ist ein DN20-Kugelhahn für die Installation an einem VGP-Rohr mit einem Außendurchmesser von 26,8 mm geeignet, wobei die Gewindegröße gleich ist. in.
Die Entsprechung der Zollgrößen des Gewindes, des DN und der Außengröße des Rohrs ist in der Tabelle angegeben.
Die Übereinstimmung zwischen dem bedingten Durchgang und dem Außendurchmesser des Rohrs
| Gemessener Durchmesser des AIV-Rohrs, mm | Durchmesser Stahlrohr, mm | PEX - vernetztes Polyethylen, Metall-Kunststoffrohre, mm | Rohre aus der verstärkten Software (PPR a20), mm | Polypropylenrohr PP20, mm | PP-Rohr PP16, mm | Nenndurchmesser ist bedingter Durchgang (DN oder DN), mm | Fadendurchmesser |
| 22,0 | 15 | 20 | 20 | 25 | 20 | 15 | 1/2 |
| 28,0 | 20 | 25 | 25 | 32 | 25.32 | 20 | 3/4 |
| 32,0 | 25 | 32 | 32.40 | 40 | 40 | 25 | 1 |
| 42,0 | 32 | 40 | 40,50 | 50 | 50 | 32 | 1? |
| 50,0 | 40 | 50 | 50,63 | 63 | 63 | 40 | 1? |
| 63,0 | 50 | 63 | 75 | 75 | 75 | 50 | 2 |
Beachten Sie! Die Tabelle zeigt nur Daten für die häufigsten Größen, die im privaten Bauwesen verwendet werden.
Die Tabelle zeigt eine signifikante Diskrepanz zwischen Rohren verschiedener Typen, selbst bei gleicher Ventilgröße. Dies erklärt sich aus der unterschiedlichen Wandstärke der Rohre sowie der Tatsache, dass der Innendurchmesser in der Metallstange angegeben ist, bei Kunststoffprodukten jedoch der Außendurchmesser.
Und obwohl der Preis eines einfachen Kugelhahns gering ist (einfache Polypropylenmodelle kosten weniger als 200 Rubel), ist es dennoch besser, diese Feinheiten sofort zu beachten.
Eigenschaften von Polypropylenkranen

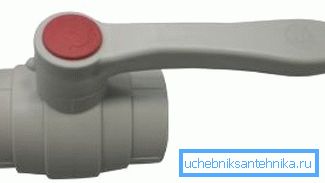

In letzter Zeit sind PP-Kugelhähne auf den Markt gekommen. Bei solchen Geräten bleibt die Konstruktion des Verriegelungsteils unverändert - dieselbe Metallkugel mit Durchgangslöchern, der Körper besteht jedoch aus Polypropylen. In diesem Fall vor der Zahl, die den Abstand angibt, gefolgt von einer Abkürzung, die den verwendeten Materialtyp angibt.
Beispielsweise bedeutet der Einlasskugelhahn aus PPRC 20, dass der Körper aus Polypropylen des Typs 3 (statistisches Copolymer) besteht und der Nenndurchmesser 20 mm beträgt.
Beachten Sie! Für die Installation eines herkömmlichen Modells mit Metallgehäuse werden üblicherweise lösbare Verbindungen verwendet. Bei PP analog ist es sinnvoll, die Verbindung durch Löten zu verwenden.
Die Installationsanweisungen unterscheiden sich nicht vom Anschluss herkömmlicher PP-Rohre:
- Für die Verbindung wird ein spezieller „Lötkolben“ verwendet.. Das Heizelement einer solchen Vorrichtung ist so ausgelegt, dass Rohre mit unterschiedlichen Durchmessern aufgesetzt werden können. Der Hahn und das Rohr werden auf das Heizelement gesetzt und für kurze Zeit erhitzt;
- Danach müssen Sie beide Elemente schnell vom Lötkolben entfernen und das Rohrende in den Wasserhahn einführen. Wenn das Polypropylen ausreichend aufgewärmt ist, sollte ein Teil des Polypropylens während der Installation einfach herausgedrückt werden. Dies ist normal.

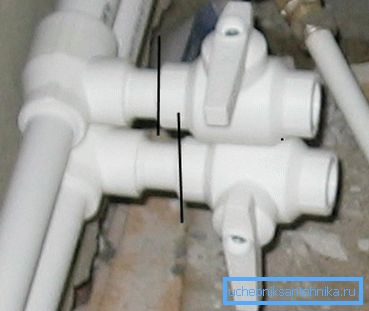

Die obige Verbindung wird als die einfachste betrachtet, ist jedoch nicht fehlerfrei. Als Hauptursache kann das Auftreten eines erheblichen lokalen Widerstands angesehen werden. Wenn zum Beispiel ein Kugelhahn PP 20 mit einem Rohr ist, dann beträgt das Rohr Du nur 15 mm und im Kran - 20 mm.

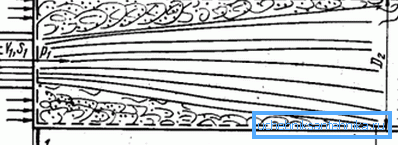

Wenn daher die Strömung die Verbindung durchläuft, entstehen aufgrund des Unterschieds der Durchmesser Turbulenzen am Einlass und eine erhöhte Belastung der Schweißnaht am Auslass.
Dies kann auf zwei Arten vermieden werden:
- Verwenden einer lösbaren Verbindung, zum Beispiel derselbe Amerikaner;

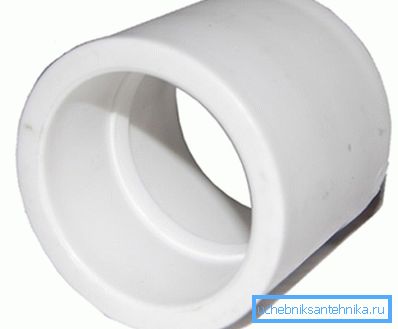

- Mit der PP-Kupplung können Sie in diesem Fall Schweißen verwenden. Wenn Sie eine Kupplung verwenden, können Sie das Rohr und den Wasserhahn Ende an Ende verbinden, so dass nichts den Fluss stört. Keine dieser Methoden verkompliziert den Prozess selbst, sodass die Installation von Hand erfolgen kann.
Zusammenfassend
Die Auswahl eines Kugelhahns ist nicht so einfach, wie es auf den ersten Blick erscheinen mag. Sie müssen den Unterschied zwischen Nennwerten und realen Durchmessern genau verstehen, um metrische Abmessungen in Zoll und umgekehrt umrechnen zu können.
Die vorgeschlagenen Informationen verwechseln die Bezeichnung der Ventile und Steuerventile nicht und sorgen für die richtige Auswahl. Das Video in diesem Artikel gibt einen kurzen Überblick über verschiedene Arten von Kugelhähnen.
