Brunnenwasserversorgung: mehrere optionen für alle fälle

Es scheint, dass ein sehr ernstes Unternehmen darin besteht, einen Brunnen zu graben und dessen normales Funktionieren sicherzustellen. Es ist viel Arbeit nötig. Aber genau das werden die "Blumen" sein. „Beeren“ ist alles echte Arbeit, sie beginnt erst später, wenn Sie mit der Umsetzung Ihres Wasserversorgungsplans beginnen, hier benötigen Sie echte Fähigkeiten und bestimmte Kosten.

Hauptpunkte

Wenn eine solche Arbeit nicht im Voraus vorgesehen ist, ist sie außerdem mit erheblichen Schwierigkeiten bei der Umsetzung verbunden:

• Erstens, Die gesamte Wasserversorgung muss bereits im Planungsstadium des Hauses vorab durchdacht werden.
• Zweitens, Es ist notwendig, dieses Schema mit einem bereits festgelegten Ort zu verbinden, an dem ein Brunnen gegraben wird.
• Drittens, Wenn Sie einen Brunnen anlegen, ist es notwendig, einen Hahn in der Wand des Brunnens vorzusehen, der dann ins Haus geht. Es muss beachtet werden, dass die Entfernung und die Dichtung selbst in der kalten Jahreszeit notwendigerweise unter dem Gefrierpunkt des Bodens liegen müssen. Dies ist eine weitere kleine Studie.

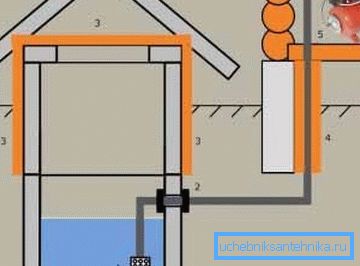

Wenn all diese Nuancen sorgfältig durchdacht und implementiert wurden, wird die Projektimplementierung viel einfacher und in einer einfachen Version wie in Abbildung „A“ dargestellt aussehen:

• 1 - im Brunnen befindet sich ein Filter mit eingebautem oder externem Rückschlagventil;
• 2 - Systeme zum Abdichten des Auslasses der Rohrleitung aus dem Brunnen; Wir empfehlen Ihnen, auf die perfekte Qualität der Versiegelung dieser Ausgabe zu achten.
• 3 - Isolierung des oberen Teils des Brunnens; Es ist möglicherweise kein obligatorischer, aber dringend empfohlener Teil der gesamten Struktur.
• 4 - Isolierung des gesamten äußeren Rohrabschnitts; es ist sehr wichtig und auf keinen Fall zu raten, es nicht zu vernachlässigen;
• 5 - Pumpenausrüstung bereits im Gebäude; Beachten Sie, dass dies ein Merkmal dieses Schemas ist. Oft ist die Pumpe im Schacht selbst installiert. Dies wird anhand der nachstehenden Diagramme deutlich gezeigt.

Das Schema ist mit einer sehr wichtigen Ergänzung komplizierter

Es wird nicht empfohlen, Wasser direkt in die Hauswasserversorgung zu pumpen. Es ist erforderlich, einen Wassersammler in Form eines 40–60 Liter-Tanks zu installieren, der unter anderem das Haus mit Strom versorgt, wenn unvorhergesehene Situationen eintreten.

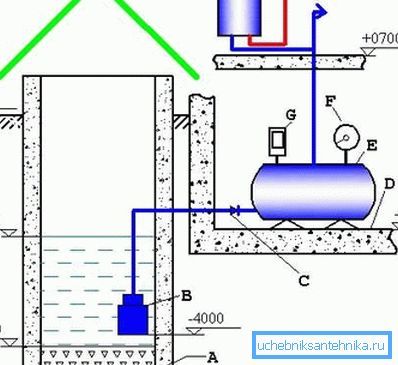

Ein solches Schema mit einem Tank kann folgende Elemente enthalten:

• A - eine Schicht Kies, am besten von allen - Silizium, das ein hervorragender zusätzlicher natürlicher Filter ist;
• B - Tauchpumpe; hier befindet sich die Pumpe im Gegensatz zum vorherigen Schema direkt im Brunnen;
• C - Rückschlagventil; aber dieses Element leitet sich vom Brunnen ab;
• D - das ganze Schema ist auf drei Ebenen gebaut: der Brunnen - der Keller des Hauses - der Raum selbst; hier ist "D" das Untergeschoss;

• E-Wasser-Sammelbehälter;
• F - Manometer - ein wesentliches Element der Druckregelung;
• G - Druckschalter - und dies ist bereits für die Notabschaltung des Versorgungssystems bei maximalem Verlust oder starkem Druckanstieg erforderlich;
• H - Warmwasserbereiter als Bestandteil des Systems bereits beim Verbraucher.

Guter Rat Berücksichtigen Sie beim Entwurf eines Systems unbedingt die nützliche Funktion des vorgestellten Schemas mit einem Panzer - hier sind die Platzierungsgrade aller Elemente. Es ist also klar, dass die Tiefe des Brunnens 6 Meter beträgt, die Kieselschicht am Boden 50 cm beträgt, das Wasser von oben 3 Meter und der Boden des Kellers 2,5 Meter tief ist.

Wir achten besonders - die Pumpe ist 1,5 Meter vom Kies entfernt - dies ist ziemlich viel. Für die normale Funktionsweise der Pumpe empfehlen wir, sie in einer Höhe von 70 bis 80 cm vom Boden aus zu installieren.

Fortgeschrittene Schaltungen für alle Gelegenheiten

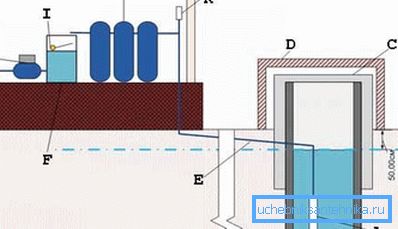

Betrachten wir zunächst ein Schema, in dem eine sehr wählerische Einstellung zur Reinheit des zugeführten Wassers vorgesehen ist, und dies ist immer willkommen. Trotzdem hat es einen Nachteil, der bedeutsam erscheinen kann.

Dreistufiger Reinigungskreislauf

Einführung einer weiteren Wasserversorgungsoption bestehend aus:

• A - Tauchpumpe;
• B - hier ist der Grundwasserstand;
• C-Well-Isolierung; oft verwendete Platten Schaum 10 Zoll;
• D - der Brunnenbrunnen zum Schutz vor Schmutz und Regen;
• E - Sanitär mit Heizdraht 100 W; sehr wichtiger, aber auch kostspieliger Teil der Regelung, wenn man die Stromkosten für konstantes Heizen von Oktober bis April berücksichtigt;

• F - Wassertank;
• G - eine weitere, bereits leistungsstärkere Pumpe in Form einer vollwertigen Pumpstation;
• H - auf Verbraucher tippen;
• I - Schwimmermechanismus zur Steuerung des Betriebs einer Tauchpumpe; Beachten Sie, dass der Pumpenbetrieb nicht durch den Druck im System, sondern durch den Wasserstand im Speichertank überwacht wird. Wenn der Füllstand im Tank den Grenzwert erreicht, funktioniert die Pumpe im Schacht nicht mehr.
• J - Wasserreinigungssystem; In der Tat bewirken nur mehrstufige Systeme einen wirklichen Wasserreinigungseffekt, wobei jede Stufe für ihre Aufgabe, Wasser in Ordnung zu bringen, verantwortlich ist.
• K - Rückschlagventil.

Lassen Sie uns die Nachteile des vorgestellten Schemas folgendermaßen berücksichtigen:

• Sie können anstelle des Brunnens einen Brunnen bohren, um Wasser für Ihren Standort bereitzustellen.

• aber das gute und rentable Brunnenwasser steht Ihnen ständig und mit eigenen Händen zur Verfügung; Sie können das Haus entweder über eine Rohrleitung oder von oben mit Wasser versorgen, was "auf die alte Art" genannt wird - ein Eimer. diese Gelegenheit ist sehr nützlich, um zu gehen;
• Bei dem vorgestellten Schema ist diese Möglichkeit aufgrund der vollständigen Blockierung des oberen Bohrlochausgangs durch das Heizgerät ausgeschlossen. Dies sollte als geringfügiger Nachteil der Regelung erkannt werden.

Wir konzentrieren uns auf den Schutz

Es ist sehr wichtig, alle Elemente des Wasserversorgungssystems vor dem Einfrieren zu schützen, wenn es um die Versorgung aus einem Brunnen geht.

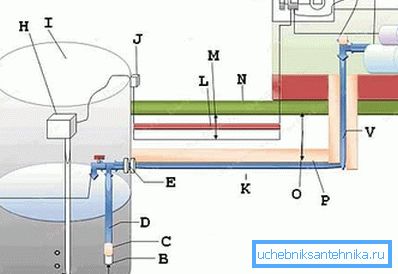

Das folgende Schema kann diesbezüglich als Beispiel dienen:

• A - dieser Abstand vom Filter sollte nicht weniger als 50 cm betragen;
• B - Siebfilter;
• C - Rückschlagventil;
• D - Pipeline;
• E - sorgfältig verschlossener Ausgang aus dem Brunnen;
• F-T-Stück und Wasserablassventil als Element des Schutzmechanismus;

Guter Rat Eine sichere Wasserableitung aus dem System ist sehr wichtig, wird jedoch häufig oben am Boden in der Nähe des Brunnens durchgeführt. Wenn Sie sich für diese Option entscheiden, empfehlen wir Ihnen, so weit wie möglich einen Rückzug aus dem Brunnen vorzunehmen, wobei der am besten ausgerüstete Tonschutz um den Brunnen herum angebracht ist.

• G - Isolierplatten; Vielleicht ist die Erwärmung an diesem Ort ein übermäßiger Schutz;
• H - Kompressor mit Belüftungsfunktion; das Element des Schutzes drang auch hier in das System ein - Belüftung von Wasser, Sättigung mit Sauerstoff, eine der wirksamsten Methoden zur Reinigung durch Oxidation von Verunreinigungen, vor allem Metallen; Die Oxidation wird am Boden in Form eines Niederschlags gesammelt, der gesammelt werden muss;
• Ich - gut;

• J - elektronische Steckdose - Kontrollaufgaben erfordern;
• K - die erwärmte Pipeline;
• L - Elektrokabelschutz;
• M-Kabel wird in einer Tiefe von 50 bis 70 cm verlegt;
• O ist die Tiefe des Bodens. Beachten Sie den Nachteil des Schemas: Die Rohrleitung sollte 20 bis 30 cm unter dem Gefrierpunkt liegen.
• P - Isolierung; Wie die Praxis zeigt, bewirkt eine organisierte Wärmedämmung nicht die gewünschte Wirkung. Es ist besser, das Rohr direkt zu erwärmen.
• Q - automatisches Abschaltsystem für 6-10 Ampere;
• R ist bereits bei 25 A ein Element des Abschaltsystems;
• S - Heizkabel;
• T - Pumpstation;
• V - Rohr; empfohlener Durchmesser - 32 mm;
• Erdung, die niemals vergessen werden sollte.

Lösung des Problems der Platzierung einer Tauchpumpe

Die ordnungsgemäße Platzierung einer Tauchpumpe im Bohrloch trägt dazu bei, den korrekten Wasserversorgungsdruck und dessen Qualität sicherzustellen. Wenn wir über die richtige Platzierung sprechen, meinen wir den Abstand der Pumpe zum Boden des Schachtes - er sollte mindestens 50 cm betragen, idealerweise 60-70.

Wenn die Pumpe tiefer platziert wird, werden Sedimente vom Boden angehoben, die in die Rohrleitung fließen und somit die Wasserqualität beeinträchtigen.

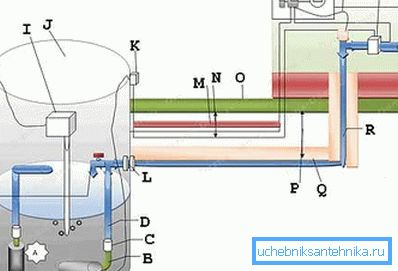

Das Diagramm unten zeigt zwei Möglichkeiten zum Platzieren einer Tauchpumpe:

• Und - vertikale Anordnung, wenn der Wasserstand im Brunnen und die Abmessungen der Pumpe selbst dies zulassen, die am meisten bevorzugte Anordnung;
• B - horizontale Platzierung; Dies wird nur verwendet, wenn im Brunnen ein Wassermangel herrscht, und der von den Entwicklern angegebene Abstand zum Boden von 15 cm muss als inakzeptabel betrachtet werden. Es gibt jedoch oft nichts, was Sie tun können. Nur eine Schlussfolgerung - höchstwahrscheinlich wird das primäre einströmende Wasser getrübt und Sie müssen zusätzliche Filter installieren.

Die Bestandteile der Regelung sind:

• A - das ist der problematische Abstand von 15 cm;
• B - In dieser Situation ist es erforderlich, einen flexiblen Schlauch von 1 Zoll zu verwenden.
• C - Rückschlagventil;
• D - 32 mm Rohrleitung;
• E - da ist schon ein Abstand von 50 cm und das ist normal;
• F-T-Stück und Sicherheitsablassventil;
• G - Isolierung;
• H - Steckdose - der Einsatz von Elektrizität im Freien verursacht Probleme beim Schutz vor Umwelteinflüssen;

• I - Kompressor mit Belüftungsfunktion;
• J - gut;
• K-Buchse;
• L - Ausstieg aus dem Brunnen, die Qualität der Verbindungen sollte keine Beschwerden verursachen;
• M - Kabelschutz;
• O - das Kabel selbst, das empfohlen wird, in einer Tiefe von 50 bis 70 cm zu verlegen, dieses Niveau jedoch mit der Tiefe des Bodens einfrieren;
• P ist die Tiefe des Frostdurchdringens;
• Q - Isolierung;
• R - 32 mm Rohrleitung;
• S - Erdung;
• T - Automatikkork für 3-6 A;
• V-Stecker 25 A;
• U - Heizkabel;
• W - Druckschalter.

Vergiss das Haus nicht

Vergessen Sie am Ende nicht, für den die ganze Aufregung begonnen hat - für die Wasserversorgung zu Hause.

Das folgende Diagramm zeigt die Nuancen der Verbindung von der sogenannten Verbraucherseite:

• 1 - ein Ablassventil, das unter dem Filter und der Pumpstation angeordnet werden muss, die Kosten des Fehlers sind einfach - niedriger oder überhaupt kein Wasserdruck;
• 2 - dreifacher Austritt aus dem Grobfilter;
• 3 - Grobfilter;
• 4 - Edelstahlrohr 1 Zoll dick und 15-20 cm lang;
• 5 - Hydroakkumulator;
• 6 - der Motor und die Pumpe mit einem Untersetzungsgetriebe;
• 7 - Druckschalter mit Manometer;
• 8 - der Kran drehte sich mit einem Mund nach oben;
• 9 - der in das Ventil eingesetzte Trichter - muss über dem Austrittspunkt der Pumpe liegen;
• 10 - Tippen Sie hier, um die Leitung vom Ofen zu blockieren.

• 11 - Feinfilter mit Manometer und Ablassventil;
• 12 - Ablassventil; Achten Sie auf diese Funktion des Kreislaufs - die Verwendung von Sicherungen in Notfallsituationen - Ablassventile sind sehr nützlich und wichtig.
• 13 - Überdruckventil;
• 14 - Ablassventil, sein Zweck - die Freigabe des Systems vor dem Einsetzen der Kälte;
• 15 - Saugschläuche;
• 16 - Rückzug aus rostfreiem Stahl unter dem Gefriergrad des Bodens;
• 17 - Entlüftungsventil;
• 18 - Mischer für heißes und kaltes Wasser;
• 19 - Rückschlagventil;
• 20 - 50 Liter Kessel;
• 21 - Wasser aus dem System ablassen.

Kaltwassersammler

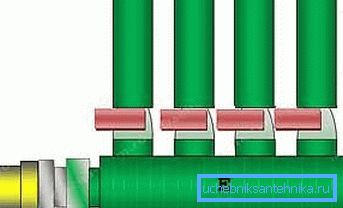

Jedes Wasserversorgungssystem - die Masse der Anschlüsse und Kollektoren. Unten sehen Sie ein Beispiel für einen Sammler zur Verteilung von kaltem Wasser, das aus einem Brunnen geliefert wird.

Der Heißwassersammler kann genauso aussehen:

• A - zur Spüle;
• B - zum Brausemischer;
• C - zur Toilette und zur Waschmaschine;

• D - in die Küche;
• E - Sammlerrohr 32 mm (und 25);
• F - Leitung vom Filter;
• G - weiter zum Ofen.

Der Verteiler wird an 4 Auslässen angeboten, obwohl Sie die Anzahl natürlich nach eigenem Ermessen erhöhen können, wobei nicht nur die entsprechende Erhöhung des Versorgungsdrucks zu vergessen ist.

Schlussfolgerungen

Ja, das Leben beginnt erst, wenn Sie die Arbeit am Brunnen abgeschlossen haben. Jetzt muss ich meiner Familie beweisen, dass sie nicht die ganze Zeit auf der Straße nach Wasser laufen muss. Um dies zu tun, führen wir aus dem Brunnen ein vollwertiges Wasserversorgungssystem, das viel Voraussicht und Arbeit erfordert.

Stellen Sie sicher, dass Sie das zusätzliche Video in diesem Artikel anschauen. Es hilft Ihnen bei der Auswahl des erforderlichen Schemas unter Berücksichtigung Ihrer Vorlieben und Betriebsbedingungen.
