Brunnenringe: merkmale, spezifikationen, installation

Die Selbstkonstruktion des Brunnens ist einfacher und bequemer mit Stahlbetonbrunnenringen herzustellen. Natürlich sind diese Ringe unterschiedlich, und wir möchten herausfinden, welche Produkte besser zu wählen sind, wie die Ringe in das Bohrloch zu senken und wie sie in der Säule befestigt werden sollen.

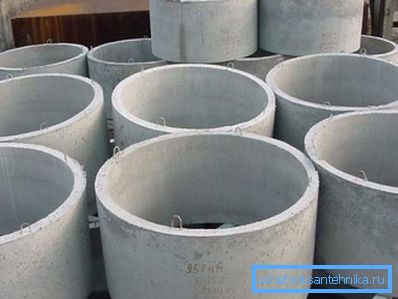

Stahlbetonringe

Zweck

Stahlbetonringe für den Bau von Brunnen sind Stahlbetonprodukte mit zylindrischer Form und Vakuum im Innern. Einfach gesagt, der Ring ähnelt einem kurzen Rohrstück, dessen Länge ungefähr dem Durchmesser entspricht.

Der Brunnenring ist für den Bau einer Gehäusewelle vorgesehen:

• Abwasserkanal
• Entwässerung
• sehen,
• oder gut plombieren,
• sowie für den Bau von Klärgruben,
• verschiedene Sammler
• und andere unterirdische Tanks.

Mit anderen Worten, RC-Ringe werden für den Bau von Betonfertigteilen verwendet. Meistens handelt es sich dabei um vertikale Stützen, die aus übereinander stehenden Produkten bestehen, die mit Klammern, Mörtel oder ihrem eigenen Gewicht zusammengehalten werden.

Meist werden ähnliche Produkte für den Bau folgender Strukturen verwendet:

• Brunnen zur Gewinnung von Trinkwasser. Hier brauchen wir die qualitativ hochwertigsten Produkte, sowohl in Bezug auf Festigkeit und Zuverlässigkeit als auch in der Zusammensetzung, da sie mit dem Lebensmittelprodukt in Kontakt kommen.
• Kanalbrunnen. Für den Bau dieser Konstruktionen sind Produkte von geringerer Qualität zulässig, da die Tiefe solcher Tanks gering ist und es keinen Kontakt mit Trinkwasser gibt.
• Sturm- und Inspektionsdrainagebrunnen. Das gleiche wie mit Abwasserkanal;

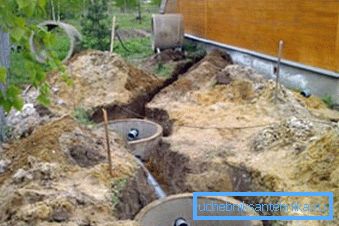

• Septische Tanks. Es gibt erhöhte Anforderungen an die Festigkeit und Zuverlässigkeit der Verbindungen, da sich in diesem Behälter Verunreinigungen befinden, deren Durchdringung die Konstruktionsgrenzen überschreitet;
• Abwasserkanal und Entwässerungssystem. Diese Strukturen unterliegen hohen Anforderungen an die Wasserbeständigkeit und Haltbarkeit.

Beachten Sie! Wir können also sagen, dass Stahlbetonringe für den Bau verschiedener hydraulischer Strukturen und zur Verstärkung der vertikalen Schächte von Brunnenschächten verwendet werden.

Eigenschaften

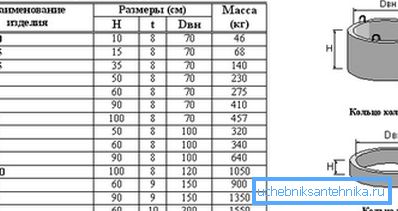

Betonprodukte für den Bau von Brunnenstämmen weisen ein breites Spektrum an Eigenschaften auf. Zu den wichtigsten gehören die Höhe des Produkts, sein Innendurchmesser sowie Masse, Volumen und Dicke der Wände.

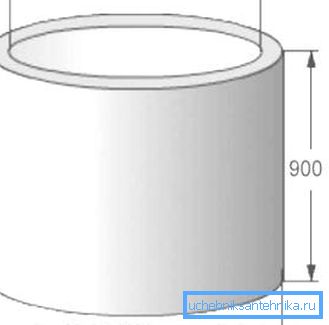

Die ersten beiden Merkmale sind auf der Ringmarkierung angegeben. Es besteht aus den Buchstaben KS und zwei Zahlen. "COP" steht für "Wandring" und die Zahlen geben den Innendurchmesser (erster in der Reihenfolge) und die Höhe des Teils (zweite Zahl) an. Ein Produkt mit der Kennzeichnung KC 10-9 hat beispielsweise einen Innendurchmesser von 10 Dezimeter und eine Höhe von 9 Dezimeter.

Die Größe der Betonwaren kann sehr unterschiedlich sein: Die Höhe variiert zwischen 1 und 12 Metern, der Innendurchmesser zwischen 7 und 25 Metern. Für den Bau von Wasserspeicherbrunnen werden die am häufigsten verwendeten Produkte mit COP 10–9 gekennzeichnet, da sie eine optimale Breite haben und eine Höhe von 90 cm zu einer Masse von 550 bis 630 kg führt, was ebenfalls akzeptabel ist.

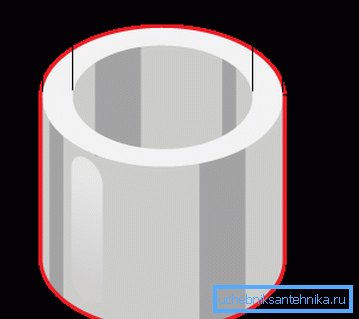

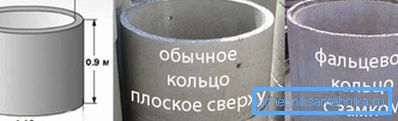

Die Wandstärke kann zwischen 8 und 10 cm variieren, außerdem können die Enden des Ringes flach sein oder eine Verriegelung in Form eines Flansches aufweisen. Mit Schlössern können Sie dauerhaftere Strukturen herstellen und eine horizontale Verschiebung der Säule während des Bodens verhindern.

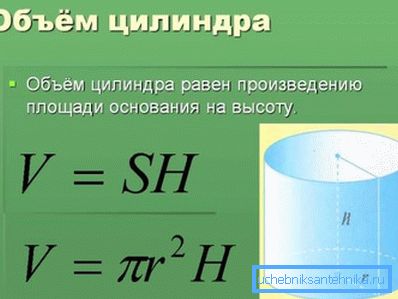

Das Volumen des Produkts kann leicht durch die Formel bestimmt werden:

V = S * h, wobei V das Volumen ist, S die Fläche der Basis des Zylinders ist, h die Höhe des Zylinders ist.

Die Höhe ist in der Markierung angegeben, aber wie wird die Grundfläche bestimmt? Grundstufe:

S =? R2, wo? = 3,14, R =? D, D ist der in der Markierung angegebene Durchmesser.

Als Ergebnis erhalten wir: V = 0,785 * D2 * h, außerdem ist D die erste Zahl in der Markierung, h ist die zweite Zahl in der Markierung des Teils.

Lassen Sie uns beispielsweise berechnen, wie viele Liter sich im Wellring des KS 10-9 befinden:

V = 0,785 * 1 * 0,9 = 0,7065 cu. m = 700 l.

Bei einigen Produkten kann die Höhe 89 cm betragen, und das Volumen ist etwas geringer.

Dieselbe Berechnung kann zur Berechnung des Wasservolumens im Wasseraufnahmeteil des Fasses verwendet werden, ersetzt jedoch anstelle der Ringhöhe die Höhe der Wassersäule, die leicht bestimmt werden kann, indem ein Seil mit einer Last in das Bohrloch fallen gelassen und die Länge des nassen Teils gemessen wird.

Montage von Strukturen

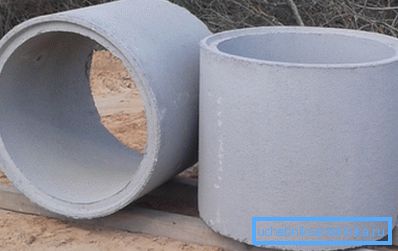

Nun möchten wir Ihnen sagen, wie Sie beim Bau des Brunnens mit Betonringen arbeiten. Wie bereits erwähnt, verwenden sie zu diesem Zweck eine Sorte mit der Kennzeichnung COP 10-9.

Das Vorhandensein eines Schlosses ist nicht erforderlich, viele Installateure neigen zu flachen Enden, da die Qualität der Schlösser oft nicht dem gleichen Niveau entspricht und die Produkte dadurch ungleichmäßig werden. Außerdem ist der Preis des Teils mit Falten um etwa 500 Rubel höher. Skeptiker argumentieren schließlich, dass die Kraft des Bodens keine Verriegelung oder sonstige Befestigung halten kann, da sie mehrere Tonnen pro Quadratmeter der Oberfläche der Struktur erreichen kann.

Wenn Sie einen Brunnen mit eigenen Händen bauen möchten, finden Sie die Montageanleitung für Stahlbeton hilfreich:

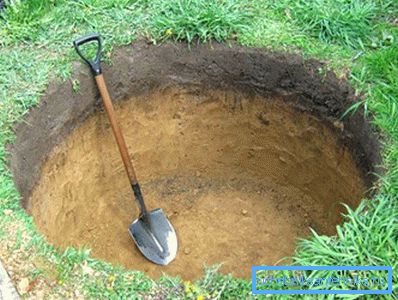

1. Für den ersten Ring, der eineinhalb Meter tief ist, wird eine Grube in den Boden gegraben. Der Durchmesser der Grube - 1,3 - 1,5 m;

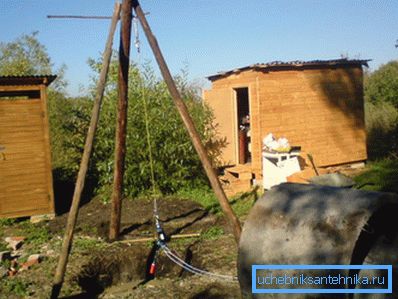

1. Ein Stativ mit einem Hebezeug oder einer Winde befindet sich oberhalb der Grube, an deren Ende sich das Kabel mit vier Haken befindet;

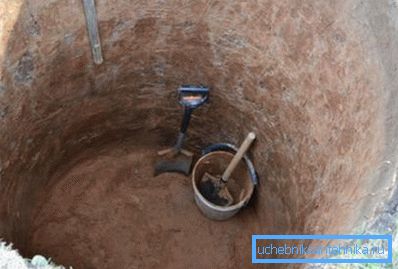

1. Vor dem Absenken der Ringe in den Schacht wird der Boden der Grube eingeebnet und gestopft.

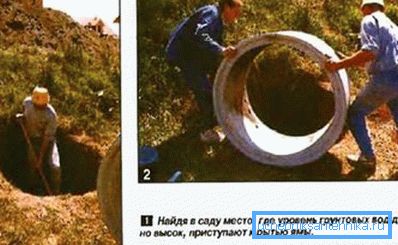

1. Betonwaren, die mit Hilfe von Schrott oder anderem Hebel auf eine seitliche Oberfläche gelegt und wie ein Rad zu einem Einbauort gerollt werden

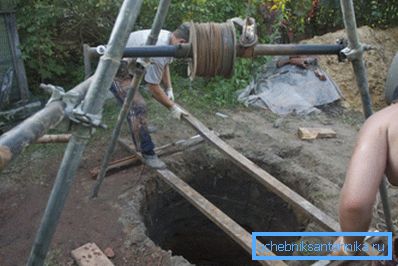

2. Die Mündung der Grube ist mit einem Holzschild aus beständigen Brettern bedeckt, auf dem das Produkt aufgerollt und am Ende aufgesetzt wird;

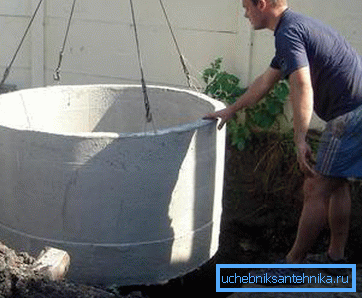

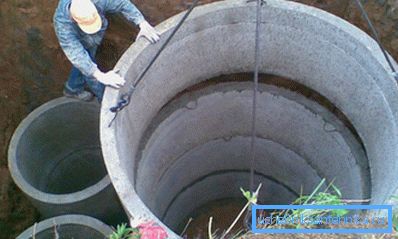

1. In die Enden des Rings eingebettete Montagehalterungen fasen Haken an und beginnen, die Betonprodukte über die Grube zu heben;

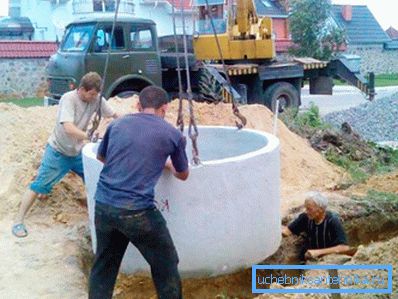

1. Wenn der Ring am Kabel hängt, wird die Abschirmung von der Mündung der Grube entfernt und das Produkt wird abgesenkt, während gleichzeitig die Flugbahn eingestellt wird, indem auf die Seitenfläche gedrückt und diese geschüttelt wird.

1. Wenn sich der Ring in der Konstruktionsposition befindet, werden die Montageohren nach innen gefaltet und das Ende wird mit einer Lösung aus Sand, Wasser und Zement überzogen. Im Allgemeinen wird viel darüber diskutiert, wie man den Ring des Brunnens verpassen kann. Wir bieten die einfachste und umweltfreundlichste Option an.

1. Danach wird die Grube wieder mit einem Schild bedeckt, das nächste Produkt wird aufgerollt, an den Stangen angehoben, der Schild wird entfernt und auf das vorherige Teil gelegt. Die Genauigkeit der Installation wird manuell oder mit Hebeln eingestellt.

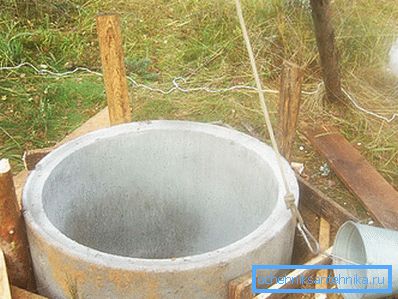

1. Graben Sie dann den Boden unter der Säule aus, und wenn er unter die Erdoberfläche fällt, wird der Vorgang erneut wiederholt.

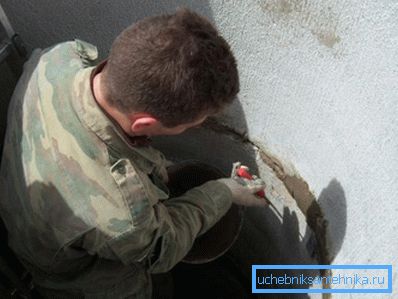

1. Nach dem Zusammenbau der gesamten Säule werden die Fugen mit Zementmörtel, gemischt mit flüssigem Glas, beschichtet.

Beachten Sie! Erwerben Sie Betonprodukte nur von bewährten Herstellern mit langjähriger Reputation, da die Lebensdauer des Brunnens und der Zustand des Wassers in dessen Qualität von der Qualität abhängen.

Fazit

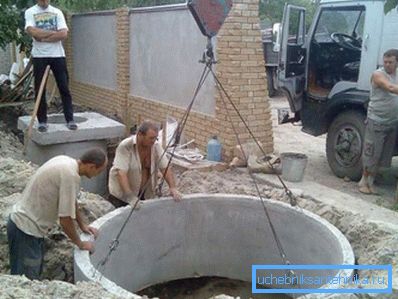

Stahlbetonringe - das bequemste und sicherste Material für die Selbstkonstruktion des Brunnens. Für ihre Installation genügen zwei oder drei Personen und ein einfacher Hebemechanismus. Das Video in diesem Artikel wird Ihnen helfen, die Feinheiten der Arbeit besser zu verstehen.
