Brunnenpumpstationen: definition, funktionsprinzip, sorten

Viele Ferienhäuser und Landhäuser verfügen nicht über ein zentrales Wasserversorgungssystem und müssen ihre eigenen Quellen in Form von Brunnen oder Bohrlöchern ausstatten, da die ununterbrochene Wasserversorgung einer der Hauptindikatoren für Komfort ist.

Um eine ununterbrochene Wasserversorgung sicherzustellen, ist am Brunnen oder Brunnen eine spezielle Pumpstation installiert, die ein Wohnhaus oder einen Standort mit konstantem Wasserdruck versorgt. Dies macht Sie unabhängig von dem zentralen System, den Nachbarn oder dem von Tankern eingebrachten Wasser.

Solche Stationen werden in der Regel unabhängig voneinander gesammelt und in Abessinierbrunnen installiert, wo der Grundwasserleiter 5 bis 15 Meter tief liegt.

Was ist eine Pumpstation?

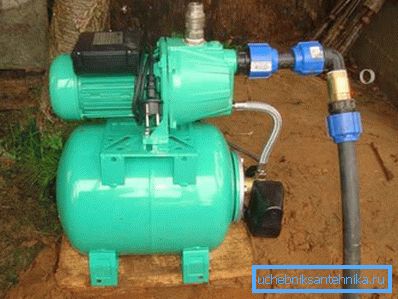

Die Pumpstation für den Abessinierbrunnen besteht aus verschiedenen Einheiten und einem Rohrleitungssystem, das dazu dient, Trinkwasser aus einem Brunnen zu heben, zu reinigen und einen konstanten und ununterbrochenen Druck im Hauswasserversorgungssystem zu erzeugen.

Stationen können sich voneinander unterscheiden:

• das Vorhandensein verschiedener Einheiten;
• Sensorsystem;
• Macht.

Das Funktionsprinzip ist jedoch für alle gleich.

Das Paket eines solchen Systems umfasst:

• selbstansaugende Pumpe, um die Bewegung von Flüssigkeit zu erzwingen;

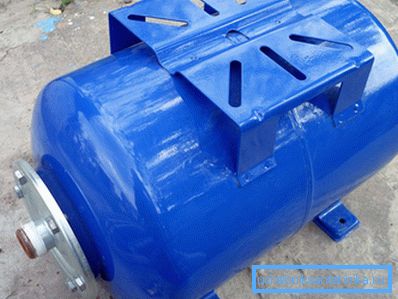

• Hydrospeicher mit einem Volumen von 10 bis 100 Litern, abhängig von der Anzahl der Verbraucher und der erforderlichen Flüssigkeitsmenge;

• Druckschalter im System;

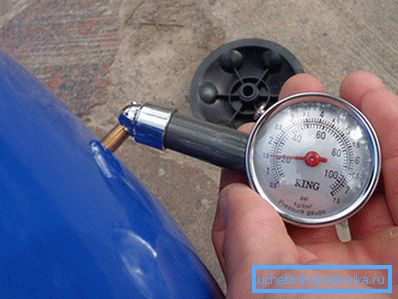

• Manometer;

• Pipelines zum Leiten von Wasser an die Verbraucher;
• Grob- und Feinfiltersystem.

Komponenten wie der Hydrospeicher und die Elektropumpe werden für jedes System separat ausgewählt, wobei viele Indikatoren berücksichtigt werden. Bevor Sie eine Pumpstation für einen Brunnen auswählen, müssen Sie eine große Anzahl von Berechnungen durchführen.

Es ist äußerst schwierig, die Parameter des Systems selbst zu bestimmen. Daher wird empfohlen, sich an spezialisierte Unternehmen zu wenden, bei denen qualifizierte Ingenieure, die über umfangreiche Erfahrung verfügen, alle erforderlichen Arbeiten ausführen. Der Preis für einen solchen Service ist nicht so hoch, aber Sie sollten ihn nicht vernachlässigen.

Arbeitsprinzip

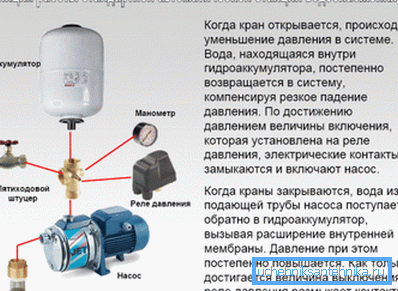

Das Bedienprinzip der Station ist so einfach wie möglich. Die Elektropumpe füllt den Vorratsbehälter mit Wasser und erzeugt so Druck im Wasserversorgungssystem aus dem Brunnen. Wenn Sie das Ventil eines Verbrauchers öffnen, beginnt der Druck im Vorratsbehälter abzunehmen.

Beim Erreichen des Mindestwerts wird der Druckschalter aktiviert und die elektrische Pumpe eingeschaltet. Nachdem die Pumpe den Tank nachgefüllt hat und den erforderlichen Maximaldruck erzeugt hat, wird das Relais wieder aktiviert und die Pumpe abgeschaltet.

Viele Systeme sind mit einer Automatik ausgestattet, die die Belastung der Pumpe, deren Temperatur und Drehzahl steuert. Bei Fehlen von Flüssigkeit im System oder bei Überhitzung des Elektromotors wird das Gerät von der Automatisierung getrennt und verhindert, dass es bricht.

Arten von Pumpen

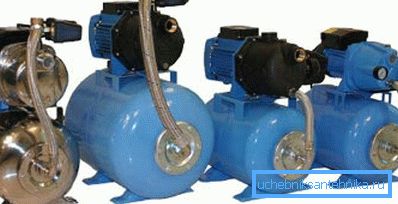

In den meisten Fällen wird die Pumpstation im Brunnen mit Zentrifugalsaugpumpen vervollständigt, die zwei Ausführungsvarianten haben können:

• Der Auswerfer ist in das Gehäuse der Einheit eingebaut.
• Fernauswerfer;
• Einheiten ohne Auswerfer;
• mehrstufige Pumpen.

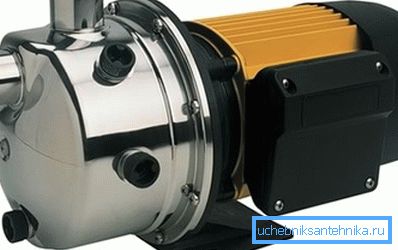

1. Einheiten mit eingebautem Ejektor (Foto) sorgen für einen hohen Druck im System, der Ausgangsstrahl kann 40 Meter erreichen, das Arbeitsfluid kann jedoch aus einer Tiefe von nicht mehr als 8 Metern angehoben werden. Solche Einheiten können ohne Flüssigkeit ohne Überhitzung arbeiten. Beim Einschalten stößt die Pumpe die angesammelte Luft aus dem System aus und saugt dann Flüssigkeit an. Derartige Pumpen sind zuverlässig, haben aber auch den Nachteil des Geräusches. Aus diesem Grund wird eine solche Pumpstation zunächst in die Bohrung eingebaut, um das Geräusch zu dämpfen.

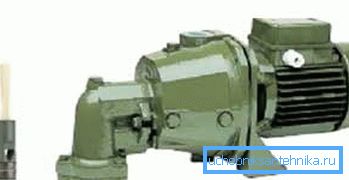

1. Geräte mit einem tragbaren Auswerfer (Foto) können Wasser aus einer Tiefe von bis zu 45 Metern anheben. Solche Geräte erzeugen beim Arbeiten wenig Lärm und werden normalerweise im Haus installiert. Der Fernauswerfer wird in den Brunnen abgesenkt und in Wasser getaucht. Diese Geräte verbrauchen bei hoher Leistung nur wenig Energie, aber mit Luft im System wird die Pumpe schnell überhitzt und schaltet sich ab. Um zu verhindern, dass Flüssigkeit in den Schacht zurückfließt, ist an der Saugleitung ein spezielles Rückschlagventil installiert.

1. Stationen ohne Auswerfer (Foto) unterscheiden sich grundlegend von Auswerferstationen gemäß dem Betriebsschema. Das Arbeitsprinzip ist ein mehrstufiges Brunnensystem, von dem jeder eine eigene Pumpe hat, die Wasser zur nächsten Stufe pumpt. Der Hauptarbeitsbehälter ist in einer bestimmten Höhe über dem Boden installiert, wodurch der natürliche Schwerkraftdruck des Wassers im Wassersystem des Hauses erzeugt wird. Ein solches System wird verwendet, um eine große Anzahl von Verbrauchern in einem bestimmten Bereich mit Wasser zu versorgen. Heute können wir sie in Form von Hochwassertürmen mit verlängertem Oberteil beobachten. In Privathäusern wird ein solches System jedoch aufgrund der Schwierigkeiten bei der Installation nur selten eingesetzt.

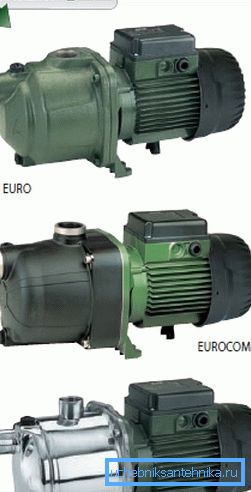

2. Die Pumpstation für den Abessinierbrunnen mit einer mehrstufigen Zentrifugalpumpe (Wirbelpumpe) wird in Systemen eingesetzt, in denen sehr hoher Druck benötigt wird. Die Geräte sind so einfach wie möglich und arbeiten praktisch geräuschlos. Sie benötigen kein Rückschlagventil, da sie anfangs bereits damit ausgestattet sind. Kann im Leerlauf arbeiten und keine Angst vor Luft haben. Sie erfordern jedoch ein gutes Filtersystem, da ein kleines Sandkorn, wenn es in die Pumpe eingeleitet wird, diese beschädigen kann.

Wie wählt man eine Pumpstation aus?

Die Wahl einer Pumpstation für einen Brunnen ist das wichtigste Ereignis. Heute gibt es eine Vielzahl unterschiedlicher Hersteller auf dem Markt, die mit ihrem Sortiment die Bedürfnisse jedes Kunden erfüllen können.

Tipp: Bevor Sie eine Entscheidung für den Erwerb einer solchen Station für Ihr Zuhause treffen, müssen Sie zunächst die Eigenschaften der Quelle selbst prüfen. Jede Quelle wird mit Anweisungen zur Verwendung mit technischen Spezifikationen geliefert.

In diesem Handbuch erfahren Sie:

• gut Tiefe;
• Gehäusedurchmesser;
• statischer und dynamischer Wasserstand an der Quelle;
• Brunnenflussrate;
• Leistung.

Nachdem Sie alle diese Daten überprüft haben, können Sie verstehen, welche Pumpstation für das Bohrloch ausgewählt werden muss, damit es effizient und ohne Überlast arbeitet.

Als Nächstes müssen Sie die durchschnittliche Wasserverbrauchsmenge ableiten und dabei folgende Indikatoren berücksichtigen:

• die Anzahl der Bewohner des Hauses;
• Verfügbarkeit von Bewässerungs- oder Bewässerungssystemen;
• Haushaltsgeräte verbrauchten Wasser (Boiler, Geschirrspüler, Waschmaschine).

Es ist erwähnenswert, dass solche Berechnungen ohne spezielle theoretische Kenntnisse äußerst schwierig sind, weshalb die Pumpstation für das Bohrloch von Fachleuten mit speziellen Computerprogrammen berechnet werden muss.

Wo wird eine Pumpstation installiert?

Die Station kann an drei Orten installiert werden:

• Caisson gut;
• Keller eines Wohnhauses;
• separate Struktur.

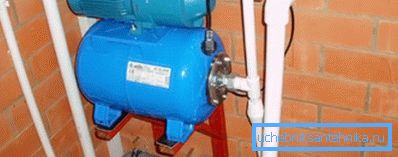

Im Hinblick auf die Zweckmäßigkeit und Wartungsfreundlichkeit ist es besser, eine Einheit im Keller des Hauses zu wählen. In diesem Fall muss der Keller vor Feuchtigkeit geschützt und beheizt sein, da das System über elektrische Komponenten verfügt, die ausfallen und einen Kurzschluss verursachen können, und auch einfrieren, wenn die Temperatur im Keller im Winter unter null fällt.

Das Gerät muss auf einem Holz- oder Kunststoffständer installiert werden, ohne die Gebäudewände zu berühren, da die elektrische Pumpe während des Betriebs Vibrationen erzeugt.

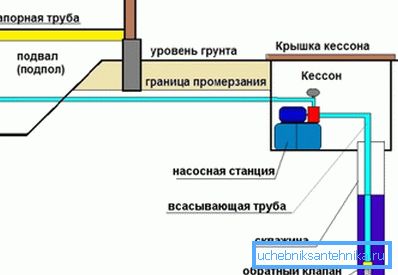

Wenn Sie aufgrund der Geräusche des Elektromotors eine eigene Pumpstation mit eigenen Händen im Senkkasten installieren, muss der Senkkasten selbst zusätzlich erwärmt werden, und die Station muss unterhalb des Bodengefrierpegels installiert werden. In gemäßigten Zonen beträgt der Gefrierpunkt normalerweise nicht mehr als 2,5 Meter.

Tipp: Wenn die Tiefe der Mine mehr als 12 Meter beträgt, ist es besser, eine Zwei-Rohr-Station mit einem Auswerfer zu verwenden. Bei einer Bohrlochtiefe von weniger als 12 Metern reicht ein Einrohrsystem aus.

Wenn das System viel Lärm erzeugt, Sie aber aufgrund der unbequemen Wartung nicht in den Senkkasten absenken möchten, können Sie neben einem Brunnen oder einem Haus, in dem sich die Station befindet, eine kleine Erweiterung bauen. Diese Struktur muss jedoch isoliert, abgedichtet und belüftet werden.

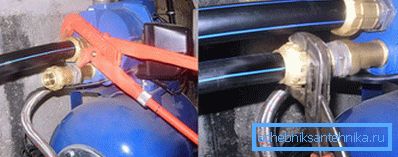

Stationsinstallation und Anschlussverfahren

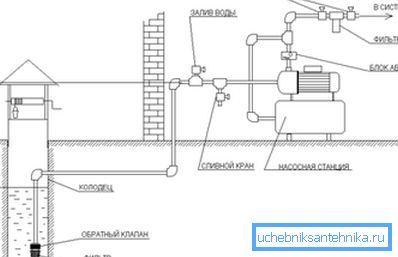

Betrachten wir detailliert die Anbindung der Station mit einem Ejektor an die Wasserversorgung eines Wohngebäudes.

• die erste Sache, die zum Auswerfer geht (Gusseisengerät mit drei Ausgängen);

• In der Saugseite des Ejektors ist ein Netzfilter angebracht, um zu verhindern, dass große Partikel in das System gelangen.
• Adapterkupplungen werden an den Auswerferauslässen angebracht, um mit Kunststoffrohren verbunden zu werden (wenn sie nicht im Auswerfer selbst eingebaut sind);

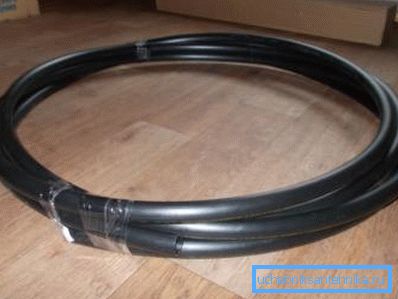

• Kunststoffrohre werden in Gräben für die Rohrleitung verlegt (Gräben werden bis zu einer Tiefe unter dem Boden gefroren und bieten eine zusätzliche Isolierung).

• Der Auswerfer wird in der gewünschten Tiefe installiert und das Loch des Rohrauslasses aus dem Schacht ist dicht verschlossen.
• Normalerweise wird vor dem Eintritt in die Pumpe ein Grobwasserfilter installiert, der das Wasser von kleinen Sandpartikeln reinigt.
• Am Auslass der Pumpe einen Feinfilter einsetzen, der Wasser von gelösten schweren Elementen in Form von Eisen und Salzen reinigt.
• Das Stromnetz für die Stromversorgung des Geräts muss mit einer eigenen automatischen Maschine ausgestattet sein.

Beachten Sie! Es ist notwendig, den Druckschalter richtig einzustellen und sicherzustellen, dass er beim ersten Start funktioniert. In der Regel hat der Hersteller Anweisungen zur Feinabstimmung beigefügt.

Da solche Systeme mit Elektromotoren arbeiten und über eine große Menge an Elektronik verfügen, um einen ordnungsgemäßen Betrieb zu gewährleisten, ist es äußerst wichtig, die Geräte vor Überspannungen im Stromnetz zu schützen. Regelmäßige Überspannungsableiter sind dafür nicht geeignet.

Fazit

Es wird dringend empfohlen, eine unterbrechungsfreie Stromversorgung zu erhalten. Sie können ein spezielles Schutzsystem in das elektrische System des ganzen Hauses einbauen, aber solche Geräte sind ziemlich teuer.

Es ist äußerst wichtig, den Zustand aller in das System integrierten Filter zu überwachen und ein Verstopfen der Filter zu verhindern. Je schmutziger der Filter ist, desto schwieriger ist es für die Pumpe, Wasser zu pumpen, und sie muss bei erhöhten Lasten arbeiten. Und dies führt zu Überhitzung, erhöhtem Verschleiß der Reibteile und verkürzter Lebensdauer.

Schauen Sie sich auch das Video in diesem Artikel an, um die Wissensdatenbank mit nützlichen Informationen aufzufüllen.
