Brunnenpumpstation: gerät, sorten, installation

Für die Wartung der Brunnen werden verschiedene Pumpeinrichtungen verwendet: Dies ist auch eine Oberflächenausrüstung mit Akkumulatoren oder Speichertanks, Tauchgeräten und mechanischen Pumpen.

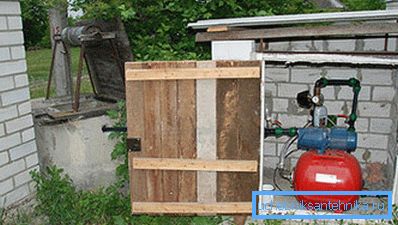

Wir möchten von Pumpstationen für Brunnen erzählen, die zu Oberflächenwasserversorgungssystemen gehören.

Pumpstation

Gerät

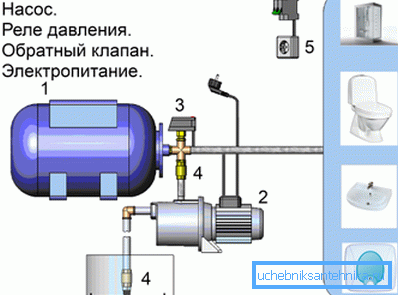

Eine typische Pumpstation ist im Allgemeinen ein System, das aus folgenden Grundelementen besteht:

• Hydroakkumulator Hierbei handelt es sich um einen Tank, in den Wasser bis zu einem bestimmten Druck gepumpt wird, sodass das System den Anforderungen des Wasserversorgungssystems gerecht wird. Mit diesem Gerät können Sie ein ständiges Anlaufen des Pumpenmotors vermeiden und einen stabilen Druck und Druck im System sicherstellen.
• Pumpe In dieser Eigenschaft werden meistens zentrifugale selbstansaugende Aggregate oder Wirbelaggregate verwendet. Das Abgabesystem kann mit einem externen oder internen Ejektor ausgestattet werden, der die Möglichkeit des Absaugens aufgrund des Bernoulli-Effekts erhöht und gleichzeitig die Gesamtleistung des Systems verringert.

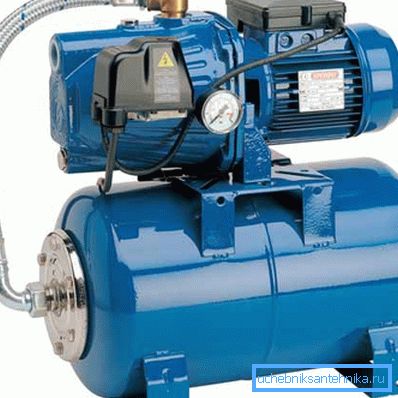

• Druckschalter Hier sehen wir ein Element des automatischen Steuersystems, das so konfiguriert ist, dass das Relais die Stromversorgung des Pumpenmotors abschaltet, wenn der Druck über einen vorbestimmten Wert ansteigt, und wenn der Druck unter einen vorbestimmten Wert abfällt, schaltet der Motor wieder ein;
• Ventil überprüfen Durch dieses Element des Systems können Flüssigkeiten nicht in die entgegengesetzte Richtung strömen und den Speichertank oder die Wassereinspritzdüse verlassen, da die Pumpe bei Eintritt von Luft in das System ausfallen kann.
• Netzanschlussknoten Es ist ein gewöhnlicher einphasiger oder dreiphasiger Stecker (je nach Ausführung) für die entsprechende Steckdose und enthält auch Sicherungen und ein Erdungssystem.

Der Speicher ist sehr einfach: In einem Stahlzylinder befindet sich ein Gummiball, um den sich Druckluft befindet. Die Birne ist mit dem Einlass verbunden, wo Wasser durch das Rückschlagventil gepumpt wird und von wo dieses Wasser in das Wasserversorgungssystem eintritt, wenn der Wasserhahn oder eine andere Sanitärvorrichtung geöffnet ist.

Beim Pumpen von Wasser erhöht sich das Volumen der Birne, indem die Luft im Zylinder komprimiert wird. Somit wird die kinetische Energie des Pumpenmotors als potentielle Energie eines komprimierten Gases gespeichert, das dazu neigt, Flüssigkeit aus einer Birne herauszudrücken. Am Eingang des Zylinders stellen Sie den Druckschalter ein, der in den Spalt des Stromversorgungskreises des Pumpenmotors eingebettet ist.

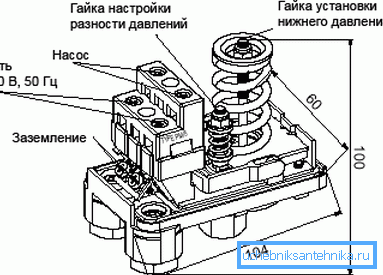

Mit Hilfe spezieller Muttern wird das Relais so eingestellt, dass bei Erreichen der oberen Druckgrenze das Relais den Stromkreis öffnet und der Motor abschaltet. Wenn dann Wasser während des Betriebs in die Wasserversorgung gepumpt wird, fällt der Druck im Batteriezylinder ab, und wenn der vom Tuner eingestellte Druck die untere Druckgrenze einstellt, schließt das Relais den Kreis und der Motor beginnt wieder Wasser in den Kolben des Batteriezylinders zu pumpen.

Beachten Sie! Der Aufbau der Pumpstation basiert auf dem Prinzip der Selbstregulierung oder automatischen Steuerung des Systems. Die Werte für den Ein- und Ausschaltdruck der Pumpe werden auf der Grundlage der Parameter des Wasserversorgungssystems, der Anzahl der Wassereinlassstellen, der Bohrlochproduktivität und anderer Parameter bestimmt.

Arten

Um herauszufinden, wie man eine Pumpstation für einen Brunnen auswählt, müssen wir die Arten von Stationen und deren Unterschiede verstehen..

Je nach Ausführung des Flüssigkeitssaugsystems gibt es drei Haupttypen von Systemen:

1. Direktes Absaugsystem. Die Pumpe erzeugt ein Vakuum im Wassereinlassrohr und der Atmosphärendruck drückt die Flüssigkeit in dieses Rohr. Das Problem des Systems ist, dass aufgrund des begrenzten Luftdrucks in der Atmosphäre unseres Planeten (etwa 1013, 25 hPa) die Wassersäule, die dieser Druck nach oben drücken kann, etwas mehr als 10 Meter beträgt.
2. System mit integriertem Auswerfer. Hier wird indirekt Wasser angesaugt: Die Pumpe erzeugt einen Strahl, der beim Durchtritt durch die Düse des Ejektors einen Unterdruck in der Saugkammer erzeugt und unter seiner Wirkung Wasser aus dem Bohrloch zieht. Der Vorteil dieses Systems besteht darin, dass die Pumpe gegen Trockenlauf abgesichert ist, da sie kontinuierlich Wasser im Rezirkulationskreislauf pumpt;

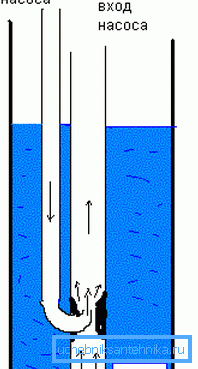

3. Fernauswurfsystem. In diesem Fall geht das Design davon aus, dass der Ejektor in das Bohrloch eingetaucht ist, und nun betrifft uns die Höhe der Säule nicht, da sich das Gerät in der Nähe des Wasserspiegels befindet. Das Absaugen wird hier auch indirekt durch den Bernoulli-Effekt vorgenommen, die Leistung und Effizienz des Systems jedoch fällt zu Gunsten der Möglichkeit, Wasser aus großer Tiefe anzuheben.

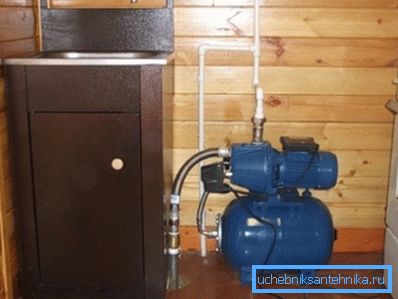

Die erste Art von System kann eine Pumpstation für einen Abessinierbrunnen verwenden, da seine Tiefe die Fähigkeiten des Atmosphärendrucks nicht übersteigt. Dieses System ist auch für flache Sandquellen geeignet, aber wenn ihre Tiefe 15 Meter erreicht (alles größer als 9), funktioniert eine solche Station nicht.

Der zweite Typ hat den gleichen Umfang wie der erste. Er ist einfach vor Pumpenausfällen durch in die Rohrleitung eintretende Luftstecker geschützt. Dies ist ein progressiveres Design, aber der Preis ist höher.

Das System mit ferngesteuertem (tauchfähigem) Auswerfer ermöglicht das Pumpen von Wasser aus einer Tiefe von etwa 40 Metern. Meistens wird diese Option in einer Tiefe von 20 Metern oder 25 Metern verwendet. Die Leistung einer solchen Pumpe ist jedoch auf einen niedrigen Wirkungsgrad beschränkt und funktioniert daher für Betriebe mit einer großen Anzahl von Wassereintrittspunkten nicht gut.

Es gibt auch Konstruktionen, bei denen anstelle eines Hydroakkumulators ein Speicher verwendet wird, bei dem die Pumpe unter Verwendung eines Schwimmermechanismus ein- und ausgeschaltet wird. Ein solches Modell gilt als veraltet, da das Wasser Ihr Haus überschwemmen wird, wenn der Schwimmer ausfällt, und wir werden nicht detailliert darauf eingehen.

Für die bequeme Berechnung des Wasserverbrauchs der Sanitärinstallationen zu Hause haben wir eine Tabelle mit den durchschnittlichen Verbrauchswerten verschiedener Sanitärinstallationen zusammengestellt:

Wenn Sie den Durchfluss aller Ihrer Wasserpunkte addieren, erhalten Sie die erforderliche Leistung für den gleichzeitigen Betrieb aller Wasserhähne.

Beachten Sie! Um die Art der Ausrüstung zu bestimmen, die Sie benötigen, sollten Sie den Füllstand des Wasserspiegels (dynamische Stufe) sowie die erforderliche Leistung des Wasserversorgungssystems kennen. Wenn Sie diese Parameter kennen, können Sie leicht die gewünschte Einheit auswählen.

Vorteile

Bekanntermaßen werden nicht nur Oberflächenstationen, sondern auch Tauchpumpen zur Ausrüstung von Aquiferen eingesetzt. Was sind die Vorteile von Außengeräten gegenüber Tauchbooten?

Es gibt nicht viele von ihnen, aber sie sind ziemlich bedeutsam:

• Der wichtigste Vorteil sind die geringen Kosten im Vergleich zu teuren, tiefsitzenden Geräten. Wenn Sie keine höhere Leistung bereitstellen oder Wasser aus großer Tiefe pumpen müssen, ist es nicht sinnvoll, Geld für ein Tauchgerät für einen Brunnen auszugeben.
• Die Lage der Oberfläche ermöglicht den einfachen und bequemen Zugriff auf die Ausrüstung für deren Wartung und Reparatur im Falle eines Ausfalls oder Unfalls. Um die Reinigungen oder Einstellungen der Tiefbrunnenpumpen durchzuführen, müssen sie aus dem Gehäuse entfernt werden, was ziemlich mühsam und nicht immer einfach ist.
• Wenn die Einheit ausfällt, kann sie leicht ausgetauscht werden, da die Kosten für den Ersatz einer solchen Pumpanlage durch das Familienbudget nicht wesentlich beeinträchtigt werden und die Komplexität der Arbeit selbst dem Amateur zur Verfügung steht.
• Ein Gerät mit eingebautem oder entferntem Ejektor hat keine Angst vor dem Eindringen von Luft in das System, da der Umwälzkreislauf die Pumpensaugung ständig mit Wasser füllt;

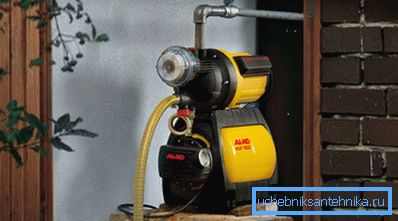

• Viele Modelle von Stationen können als tragbare Option für die Bewässerung von Gärten oder für andere Zwecke verwendet werden.

Beachten Sie! Wie aus den Merkmalen ersichtlich, ist es ratsam, Oberflächenwasserversorgungssysteme auf dem Land in einem kleinen Bauernhof in einem privaten Haushalt mit niedrigem Wasserverbrauch zu verwenden. Für die Instandhaltung von artesischen Brunnen oder sehr großen Höfen sind solche Stationen nicht geeignet.

Nachteile

Oberflächenwassertransfereinrichtungen haben wie alle anderen Geräte mehrere Nachteile:

• Die Tiefe des Bohrlochs, das von einer herkömmlichen Station ohne Tauchauswerfer bedient werden kann, beträgt nicht mehr als 8 bis 9 Meter. Warum nicht 10.3? Dies ist auf den Verlust und die nicht idealen Arbeitsbedingungen der Ausrüstung zurückzuführen.
• Eine Oberflächenpumpe oder eine Zentrifugalstation erzeugt ein ziemlich wahrnehmbares Geräusch, und wenn sich die Ausrüstung innerhalb des Hauses befindet, wird dieses Geräusch von den Bewohnern gehört.
• Bei der Aufbewahrung des Ferienhauses für den Winter muss das auf der Oberfläche befindliche Gerät versteckt oder mitgenommen werden, da es gestohlen oder beschädigt werden kann.

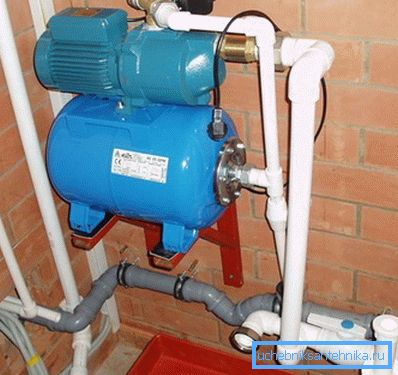

• Die Station benötigt einen bestimmten Platz im Technik-, Nutz- oder Kellerraum, der nicht immer vergeben werden kann;
• Wenn der Motor läuft, treten ausreichend starke Vibrationen auf, die die umgebenden Gebäudestrukturen und die mit dem System verbundene Rohrleitung beschädigen können.

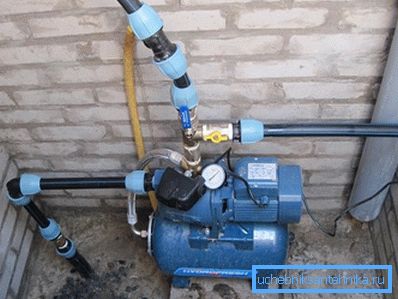

Beachten Sie! Trotz aller Mängel und Einschränkungen reicht die übliche Pumpstation mit einem Druck von 45 Metern für die Bedürfnisse einer 4-köpfigen Familie.

Montage

Für diejenigen, die das Gerät mit eigenen Händen verbinden möchten, haben wir eine kleine Anleitung zusammengestellt:

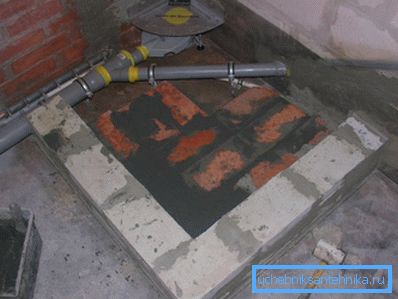

1. Am ausgewählten Standort der Station legen wir ein solides Fundament. Am bequemsten ist es, ein Podest aus Ziegel oder Beton mit einer Höhe von 1,2 bis 1,4 Metern herzustellen.

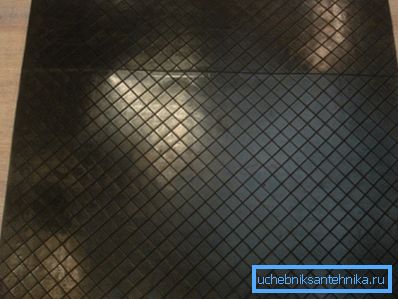

1. Wir legen eine Gummimatte mit einer Dicke von 10 - 20 mm auf das Podium, um die Vibration zu dämpfen. Wir montieren den Komplex auf Beinen, befestigen die Beine mit Ankern durch die Montagelöcher am Podium;

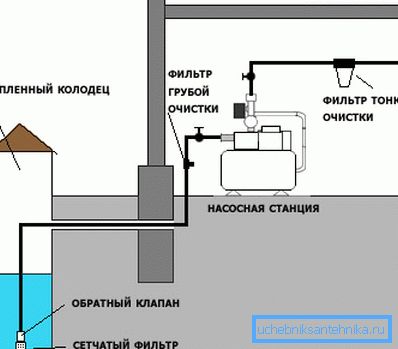

1. Vom Brunnen bis zur Pumpstelle graben wir einen Graben tief unter dem Gefrierpunkt des Bodens, in dem wir eine Rohrleitung aus Polyethylen oder anderem Kunststoff verlegen. Wir ergänzen das Saugende des Rohrs mit einem Rückschlagventil und einem Grobfilter (ein regelmäßiges kleines Edelstahlnetz;

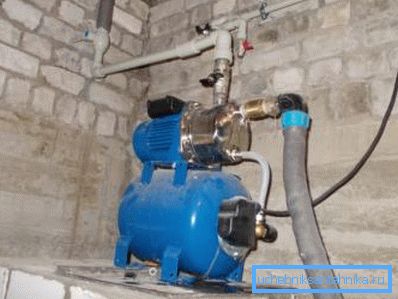

1. Am Ende des Rohrs, das von der Wasserquelle kommt, wickeln wir die Zollkupplung mit einem Außengewinde, an dem wir ein Rückschlagventil, dann eine Metalleckarmatur anschließen, gefolgt von einem geraden "American". All dies ist mit dem Sauganschluss des Systems verbunden.

1. Der Auslass der Einheit wird mit einem "amerikanischen" Kran fortgesetzt, an dem wir eine kombinierte Drehkupplung (90 Grad) aus Polypropylen an den Fäden befestigen. Löten Sie die Wasserleitung an die Kupplung.

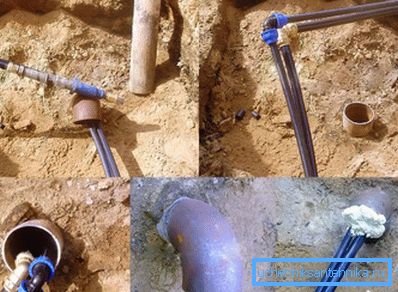

1. Das vertikale Absaugrohr ist mit dem horizontalen Teil der unterirdischen Rohrleitung mit Schwenkverbindungen oder Kupplungen verbunden.

1. Füllen Sie die Pumpe durch ein spezielles Loch mit Wasser (lesen Sie die Anweisungen für das Gerät), öffnen Sie die Hähne und führen Sie einen Testlauf des Systems durch.

1. Wenn der Test erfolgreich ist, graben wir in die Gräben und versiegeln und schließen die Stelle, wo die Rohre in das Bohrloch eintreten.

Fazit

Wie aus unseren Anweisungen ersichtlich, ist die Installation und der Anschluss der Pumpstation nicht so schwierig. Um die Rohrleitungen zusammenzubauen, können Sie den Assistenten aufrufen, und Sie können es selbst tun, indem Sie die Punkte in der mitgelieferten Anleitung befolgen. Helfen auch Sie Video in diesem Artikel.
