Bohrlochadapter: selbstinstallationsregeln

Ein Adapter oder Steckeradapter ist eine relativ neue Armatur auf dem Markt, mit der Sie eine Wasserleitung unterhalb der Tiefkühltiefe anschließen können. Gleichzeitig wird ein uneingeschränkter Zugang für die Reparatur und Wartung der Wasserquelle und der Wasserhebeanlagen aufrechterhalten.

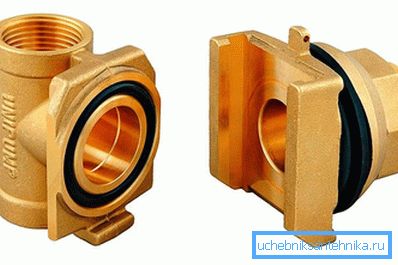

Gerätedesign

Das Design dieses Gerätes ist recht einfach. Es besteht aus zwei Elementen. Der erste Teil ist feststehend und wird von der Innenseite des Gehäuses in ein darin gebohrtes Loch montiert, nämlich durch einen Gummidichtring und eine klemmende gekrümmte Metallplatte, die außen mit einer Überwurfmutter befestigt ist. Der zweite Teil, an dem das Hubrohr mit der Pumpe befestigt ist, wird in den keilförmigen Schieber des ersten feststehenden Elements eingeführt, eine solche Verbindung wird als "Schwalbenschwanz" bezeichnet. Dadurch wird eine zuverlässige und feste Verbindung zwischen den Teilen des Adapters geschaffen. Dieses Produkt besteht aus einem korrosionsbeständigen Material aus Kupfer oder Messing.

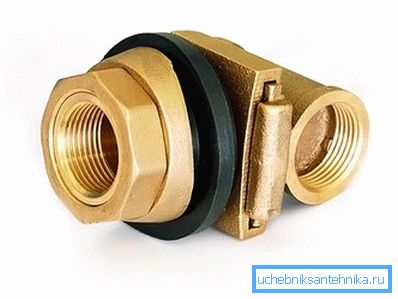

Stärken und Schwächen

Die Vorteile beinhalten:

• geringe Kosten, die im Vergleich zum Senkkasten um ein Vielfaches geringer sind;
• schnelle und einfache Installation, die keine speziellen Werkzeuge und Fähigkeiten erfordert;
• Im Gegensatz zu einem Senkkasten besetzt Kompaktheit nicht das Territorium; nur ein sauberer Kopf wird über der Oberfläche des Brunnens sichtbar.
• Möglichkeit der Installation auf hohem Grundwasserstand;
• gute Dichtheit der Stoßfugen.

Seitdem dieses Gerät kürzlich auf den Markt gekommen ist, gibt es keine langen Betriebserfahrungen. Bisher wurden keine besonderen Mängel gefunden. Es ist zu beachten, dass im Vergleich zum Senkkasten Automatisierung, Hydrauliktank, Kräne und andere Geräte in einem separaten Raum ausgeführt werden müssen.

Vor dem Einbau müssen Sie die Größe und den Durchmesser des Gehäuses vergleichen, damit Sie die Pumpe frei in das Bohrloch absenken können. Der Adapter erstreckt sich etwa 3 cm von der Gehäuseinnenseite.

Installationsverfahren

Vor der Installation müssen Sie einen T-förmigen Schlüssel machen. Es kann aus Kunststoff oder Metallrohr bestehen. In diesem Fall müssen Sie mit Metall basteln und Gewinde schneiden. Mit Kunststoff ist dank Kompressionsfugen alles viel einfacher. Zum einen hat der Schlüssel ein Gewinde, das in den Adapter geschraubt wird, zum anderen wird ein T-Stück angebracht, das das Drehen und Lösen des Schlüssels vom Gerät erleichtert. Die Länge des Schlüssels sollte der Einbautiefe der Struktur entsprechen, gerechnet vom Rand des Gehäuses.

Die Installation beginnt mit dem Graben eines Grabens bis zu einer Gefriertiefe. Nachdem der Graben fertig ist, wird mit einem Bimetallbohrer ein Loch in das Gehäuse gebohrt. Der Fräser sollte dem Durchmesser des Auslassadapterrohrs entsprechen oder etwas größer sein. Dann wird der Adapter mit dem Schlüssel vollständig zusammengebaut und der nicht entfernbare Teil des Adapters wird abgesenkt und mit einer Überwurfmutter befestigt. Um die Installation zu erleichtern, können Sie das Loch mit einer kleinen Taschenlampe markieren, die in den Schacht eingesetzt ist.

Damit der an der Gehäusewand befestigte Montageteil des Adapters bei der Montage nicht abspringt und in das Bohrloch fällt, muss das abnehmbare Element, an dem der Schlüssel befestigt ist, um 180 ° gedreht werden⁰. Es wird also entfernt, indem Sie es nach unten bewegen, nicht nach oben. Nachdem die Mutter geködert wurde, muss der Adapter wieder in einen normalen Zustand gebracht und zusammengedrückt werden. Damit der Dichtungsring nicht verloren geht, muss er zur Erhöhung der Dichtheit mit Silikonfett behandelt werden.

Bevor Sie mit der Installation des abnehmbaren Elements des Geräts fortfahren, müssen Sie die Rohrleitung, das Kabel und das Kabel der erforderlichen Länge an der Pumpe befestigen. Es ist ratsam, Kabel und Kabel so zu orientieren, dass sie sich auf der gegenüberliegenden Seite der Rohrleitung befinden. Die Kupplung, die dieses Gerät mit der Wasserleitung verbindet, muss aus Messing sein und keinesfalls aus Kunststoff, da es unter dem Gewicht des Wassers sowie aufgrund von Pumpenvibrationen aus dem Adapter gezogen werden kann. Für eine zuverlässigere Verbindung müssen Sie ein mit SDR11 gekennzeichnetes Kunststoffrohr verwenden, da es eine dickere Wand hat.

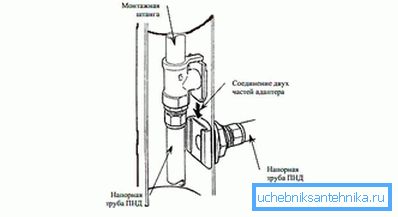

Nachdem alles montiert ist, wird die Pumpe in den Schacht abgesenkt und die beiden Elemente werden mit dem Schlüssel verbunden. Der Montageschlüssel muss nicht entfernt werden, er kann bündig mit dem Gehäuse geschnitten werden. Das vorbereitete Video beschreibt detaillierter die anderen Funktionen der Installation.

Das Sicherheitskabel ist an der Spitze befestigt. Es entlastet den Adapter nur teilweise und sollte etwas straff sein. Für eine zuverlässigere und dauerhaftere Arbeit ist es daher notwendig, ein Metallgehäuse zu verwenden, obwohl es möglich ist, es auf Polymer zu verwenden, aber es sollte auch ein Gehäuse sein.

Video

Erfahren Sie mehr über die Installationsarbeiten und lassen Sie sich von einem Fachmann praktische Ratschläge geben. Sie können sich das Video ansehen:

Schemata

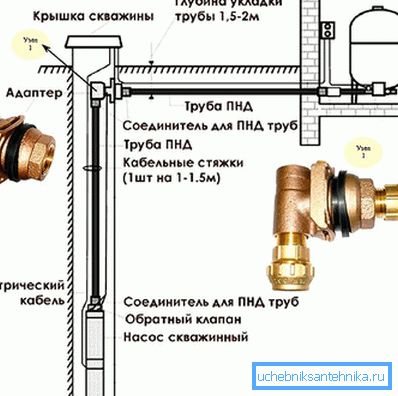

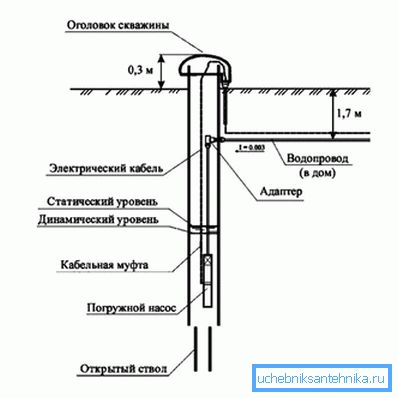

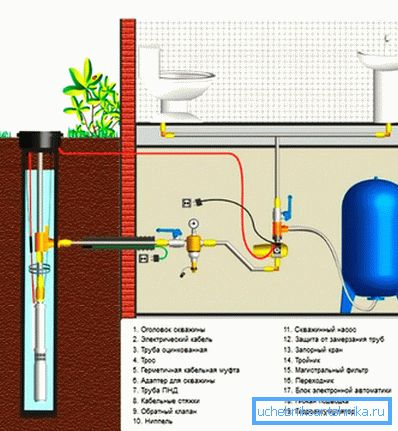

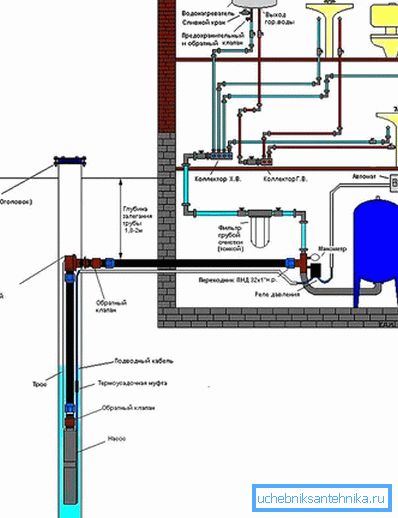

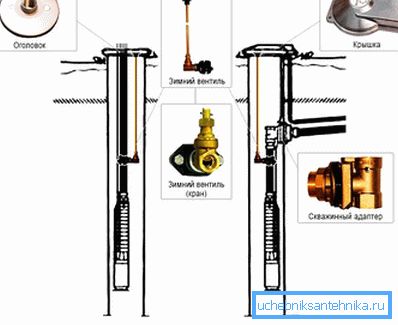

Wenn Sie einen Bohrlochadapter installieren müssen, können Sie anhand dieser Schemata das Funktionsprinzip sowie die Merkmale der Baugruppe verstehen:
