Automatisierung für den brunnen: aus welchen elementen

Bei der Planung der Wasserversorgung mit unterirdischen Ressourcen ist es äußerst wichtig, die richtige Automatisierung dafür zu wählen.

Der Begriff "Automatisierung für Brunnen" bedeutet einen Komplex von Geräten, bestehend aus:

• Steuerrelais;
• elektrische Stromversorgungseinheit;
• verschiedene Schutzsysteme, deren Zweck es ist, die Gefahr einer Beschädigung des Motors und der Pumpe selbst zu verhindern.

Automatische Pumpensteuerung

Am häufigsten werden zwei Steuerschemata zum Starten / Stoppen einer Tauchpumpe verwendet:

• durch das Wasservolumen im Lagertank;
• auf dem Druckniveau in der Wasserversorgung.

Kontrolle des Wasserstandes

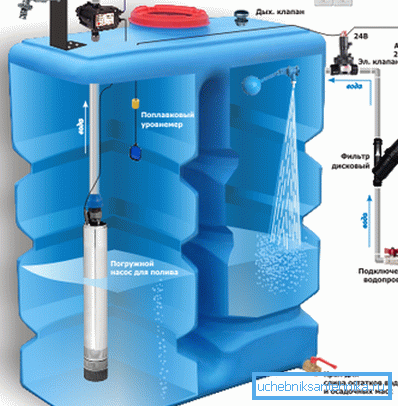

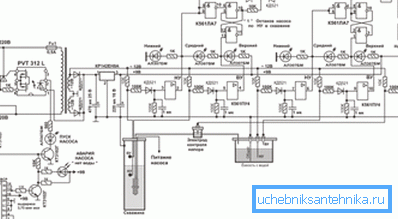

Dieses Schema wird beim Betrieb von Tauchpumpen für Wasserdruckanlagen oder zum Befüllen eines speziellen Tanks verwendet, aus dem Wasser durch eine zusätzliche Pumpe zu den Verbrauchern gepumpt wird.

1. In den Lagertanks sind spezielle Füllstandsensoren montiert. Sie überwachen mit Hilfe von Befehlsrelais die untere und obere Füllschwelle des Tanks. Abhängig von der Wassermenge geben die Relais Befehle zum Starten oder Stoppen der Pumpe. Sensoren können Schwebekörper oder Elektroden sein. Die ersten sind weniger zuverlässig, weil Ihre Arbeitsressource ist klein.
2. Die Wasserspeicherkapazität muss mit einem Notüberlauf ausgestattet sein, falls dieser überläuft.

Beachten Sie! Der Hauptvorteil dieses Schemas ist die Stabilität der Pumpe. Hydraulik während konstant, weil Der Nennverbrauch wird anhand der Höhe berechnet, die sich aus der Tiefe des Brunnens, der Höhe des Wasserturms und dem 1/2 Meter Auslauf ergibt. Jeder Zyklus entspricht der Ausgabe des gesamten Volumens des Tanks / Turms und berücksichtigt den Verbrauch der aktuellen Wasseranalyse. Die Gefahr des Motorzuckens wird verhindert, dies erhöht die Lebensdauer.

Druckregelpumpe

1. Gemäß diesem Schema wird die Pumpe durch einen Relaisbefehl gesteuert, der an der Rohrleitung montiert ist. Es werden zwei Werte festgelegt: der Druck, bei dem die Pumpe ein- oder ausgeschaltet werden soll.
2. Diese automatische Wasserversorgung aus einem Brunnen wird am häufigsten für einzelne Brunnen verwendet, im Gegensatz zu dem für kollektive Wasserversorgungssysteme üblichen Schema.
3. In der Regel werden hierbei Empfänger eingesetzt (Membrantanks). Sie werden benötigt, um den erforderlichen Überdruck im System zu halten sowie geringe Kosten und Wasserschlag zu kompensieren.
4. Es ist sehr wichtig, das Relais basierend auf den Parametern der Pumpe und der Lautstärke des Empfängers richtig zu konfigurieren. Damit die Pumpeneinheit zu oft nicht funktioniert hat, müssen die oberen und unteren Druckschwellen basierend auf der durchschnittlichen Zone der Pumpenkennlinie eingestellt werden. Die Hysterese der Werte muss von 1,2 bar bis 2,5 gewählt werden, wobei zu einem bestimmten Zeitpunkt die Maximalwerte der Pumpe zu berücksichtigen sind.

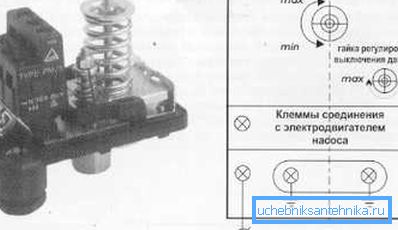

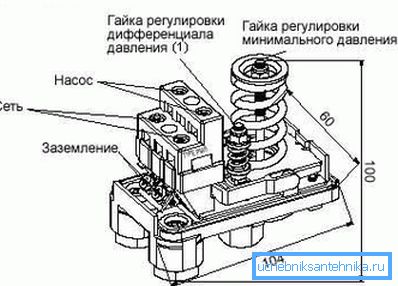

Druckschalter, die in einem solchen Schema verwendet werden, sind in industrielle und inländische Gegenstücke unterteilt.

1. Die ersten sind mit leistungsstarken Kontaktgruppen ausgestattet und können einem Strom von bis zu 16 Ampere standhalten. Sie haben jedoch keine Einstellskala, die den Druckbereich für die Einstellung anzeigt.
2. Daher ist ein Druckmesser erforderlich, um solche Relais einzurichten.
3. Der Vorteil derartiger Geräte für das Bohrloch ist die Möglichkeit des Einsatzes in elektrischen Stromkreisen zur direkten Steuerung der Pumpe. Darüber hinaus weisen industrielle Geräte eine hohe Zuverlässigkeit und Genauigkeit auf.
4. Nachteile - geringe Abstimmgenauigkeit und geringe Lebensdauer durch starke Einschaltströme. Die Geräte verfügen über stromsparende Kontakte, sie müssen über den externen Starter geschaltet werden.

Die Anweisung erfordert für den Betrieb der Pumpe in Verbindung mit einem Industrierelais die Verwendung von Schaltschränken mit zusätzlichen Instrumenten oder ohne diese.

Beim Einbau eines Haushaltsrelais genügt es, die Pumpe mit Hilfe ihrer Kontaktgruppen direkt an das Stromnetz anzuschließen. Das einfache Design und der niedrige Preis des Geräts machen es beliebt bei Käufern.

Beachten Sie! Diese Einsparungen werden jedoch durch zusätzliche Kosten ausgeglichen, die mit dem Austausch des Relais verbunden sind und sich nicht in der Haltbarkeit unterscheiden. Selbst wenn Sie ein neues Gerät mit den eigenen Händen anlegen, können Sie die erforderlichen Einstellungen kaum wiederherstellen und die Funktion testen.

Pumpenschutzeinrichtungen

Die Hauptursachen für Bohrlochpumpenausfälle sind:

• ihr Betrieb bei reduzierter / erhöhter Spannung im Stromnetz;
• Motorüberlastung;
• ihre Arbeit im Leerlauf, mit anderen Worten - ohne Wasser.

Sicherheitstechniken

1. Die beste Qualität für die Pumpenleistung ist der Einsatz von Wechselspannungsstabilisatoren.. Häufig enthält das automatische Bohrloch ein Spannungssteuerrelais. Sie schaltet die Pumpe ab, wenn die Spannung abfällt, und stellt die Asymmetrie und Phasenfolge bei Drehstrommotoren ein.

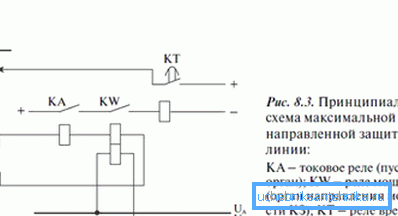

1. Elektromotoren sind durch thermische (Strom-) Relais vor Überlastung geschützt. Sie schalten das Gerät aus, wenn der eingestellte Strom erreicht ist. Es ist wichtig, dass die Variation der Einstellungen eines solchen Relais mit dem Nennwert des Pumpenstroms übereinstimmt.
2. Pumpen im Leerlauf werden auf zwei Arten geschützt. Direkt - durch das Wasservolumen im Tank / Turm mit Elektroden- oder Schwimmersensoren. Indirekt - durch die Höhe des Stroms oder die Änderung der Phasen und der Spannung des Elektromotorstroms mittels eines Relais.

Die indirekte Art des Schutzes ist sekundär. Das Steuerrelais reagiert nur, wenn die Lager und die Durchflusseinheit bereits ohne Wasser sind, wodurch sie gekühlt und geschmiert werden.

Wenn die Pumpenkapazität höher als die Fördermenge ist, geschieht dies mehrmals täglich. Dies reduziert die Lebensdauer der Tauchpumpe. Daher ist es wünschenswert, eine Elektrodenvorrichtung zur Steuerung des Volumens einzusetzen. Dadurch kann die Pumpe vor einem Unfall ausgeschaltet werden.

Arten von Schutzeinrichtungen

Zum Schutz und zur Steuerung der Pumpe können verschiedene Gerätetypen und -kombinationen verwendet werden.

Sie sind in 3 Kategorien unterteilt:

• Schutzgeräte, die auf Leiterplatten QA-50B oder QA-60C basieren;

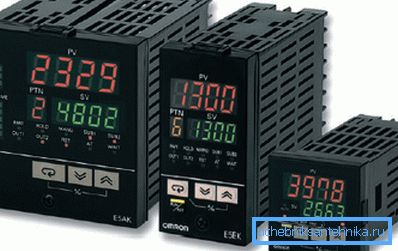

• Relaissteuereinheiten;
• Mikroprozessor-basierte Geräte.

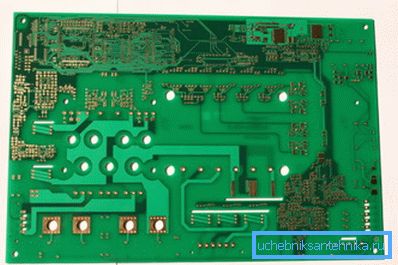

PCB-basierte Geräte sind strukturell und funktional komplette Geräte.

1. Sie erfordern den Anschluss externer Geräte: die Pumpe selbst, oft durch einen Starter (magnetisch), einen Druckschalter, Niveausensoren usw.
2. Sie haben eine Vielzahl von einstellbaren Optionen und Parametern: Stromschutz (thermischer Schutz), Kompensation von Spannungsabfällen, Leerlaufsteuerung und Motorlasten usw.
3. Es sei darauf hingewiesen, dass es aufgrund der Vollständigkeit des Geräts nicht möglich ist, die Logik der Bedienung zu ändern.
4. Außerdem haben Modelle oft nicht die Möglichkeit, die Antwortwerte in einigen Parametern zu ändern. Wenn die Karte ausfällt, müssen Sie sie alle ändern. Bei den Kosten entspricht dies fast dem Kauf eines neuen Geräts.

Die Relaisautomatik am Brunnen ist sehr vielfältig. Dies können die einfachsten Geräte und Gehäuse sein, in denen sich Geräte befinden, die den Betrieb mehrerer Pumpen regeln.

Die Vorteile dieser Art von Geräten:

• relative Zuverlässigkeit und Einfachheit des Designs;
• schnelle und einfache Upgrades für den nicht standardmäßigen Einsatz;
• Wenn ein Element des Geräts bricht, ändert sich nur das Element.

Die Geräte, die den Betrieb und den Schutz von Pumpen regeln, die auf Mikroprozessorsteuerungen basieren, sind die modernsten und komplexesten.

Sie bieten die Möglichkeit, die folgenden Parameter des Gerätebetriebs zu steuern:

• der Widerstand gegen seine Isolierung;
• Motortemperatur;
• Reihenfolge der Wechsel- und Phasenasymmetrie;
• niedrige / hohe Spannung ausgleichen;
• den Motor vor Überlastung und Leerlauf schützen;
• Möglichkeit bieten, die Zeit des Geräts und den Energieverbrauch in diesem Fall zu berücksichtigen.

Fazit

Derzeit ist es schwierig, sich die Funktionsweise sowohl einzelner als auch kollektiver Brunnen ohne funktionale und schützende Automatisierung vorzustellen. Dies ermöglicht es, die Effizienz der Wasserversorgung zu erhöhen und die Haltbarkeit der in diesem Prozess verwendeten Ausrüstung zu erhöhen. Schauen Sie sich das veröffentlichte Video in diesem Artikel an. Es enthält viele nützliche Informationen.
