Auswerfer für die pumpstation selbst

Zentrifugal-Oberflächenpumpen werden am häufigsten für die Wasserversorgung aus Brunnen eingesetzt, seltener für die Wasserversorgung aus Brunnen. Die Verwendung dieses Pumpentyps hat eine Einschränkung, nämlich die Unfähigkeit, Wasser aus einer Tiefe von mehr als 8 m zu heben. Wenn der Wasserspiegel im Bohrloch weniger als 8 m beträgt, funktioniert das Heben von Wasser mit einer herkömmlichen Pumpe nicht. Damit die Pumpe Wasser aus einer größeren Tiefe anheben kann, muss eine zusätzliche Vorrichtung in das System aufgenommen werden, die als Ejektor bezeichnet wird. Es ist nicht immer möglich, es zum Verkauf zu finden, und die Preise beißen, und es ist ziemlich realistisch, aus eigenen Materialien einen Auswerfer für eine Pumpstation zu machen. Natürlich ist es nicht so effektiv wie ein Auswerfer der industriellen Produktion, aber es wird garantiert, dass die fehlende Tiefe um etwa 5 m erhöht wird.

Wie funktioniert ein Auswerfer?

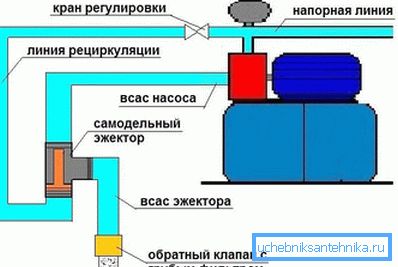

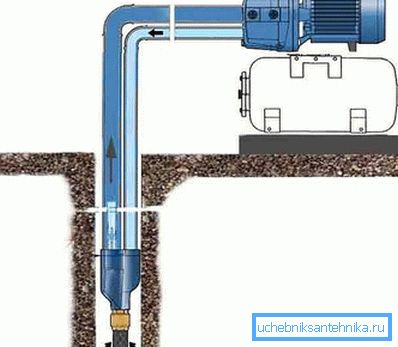

Das Funktionsprinzip des Ejektors basiert auf der Bewegung des Wassers in der Rohrleitung, die in den sich sanft verjüngenden Teil des Ejektors gerät, erhöht seine Geschwindigkeit und führt zu einer Zone mit vermindertem Druck, in der Wasser von außen gezogen wird. Der externe Auswerfer der Pumpstation arbeitet, indem er Wasser durch eine Rezirkulationsleitung zuführt: Der in den sich verjüngenden Teil eintretende Strom erhöht die Geschwindigkeit und bildet eine Zone mit reduziertem Druck, in der Wasser von außen angesaugt wird, um den niedrigen Druck auszugleichen. Mit anderen Worten, der Auswerfer drückt Wasser in eine Höhe, aus der die Pumpe es bereits saugen kann.

Der Wirkungsgrad des Ejektors ist durch den Ausstoßkoeffizienten gekennzeichnet, der die Menge an angesaugtem Wasser pro Einheit des Umlaufwassers angibt. In unserem Fall beträgt der Ausstoßkoeffizient für Wasser 0,12, das heißt, wenn die Flussrate im Ejektor 1000 l / h beträgt, saugt der Ejektor etwa 120 l / h an.

Das Design des Auswerfers (Option 1)

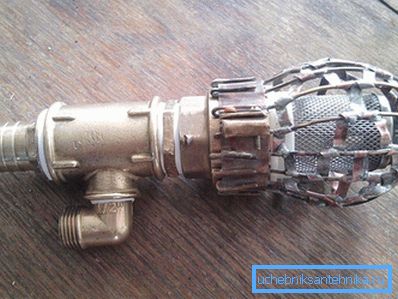

Der einfachste Auswerfer kann aus einem T-Stück und einem Choke zusammengebaut werden - diese Details dienen in einer sehr vereinfachten Version als Venturirohr. Formelemente für den Auswerfer können aus verschiedenen Materialien (Metall, Kunststoff) verwendet werden. In diesem Fall besteht die Konstruktion des Auswerfers aus einem Messing-T-Stück und Spannzangenfittings für Metallrohre.

Der Durchmesser der Formelemente für die Gestaltung des Ejektors wird in Abhängigkeit von der Leistung der Pumpstation und dem Durchmesser des Saug- und Rückführrohrs angenommen, wobei der Durchmesser des Saugrohres nicht weniger als 25 mm betragen darf. In unserem Design wird ein T-Stück mit einem Durchmesser von 20 mm mit einem 26-mm-Saugrohr und einem daran angeschlossenen 12,5-mm-Rezirkulationsrohr verwendet.

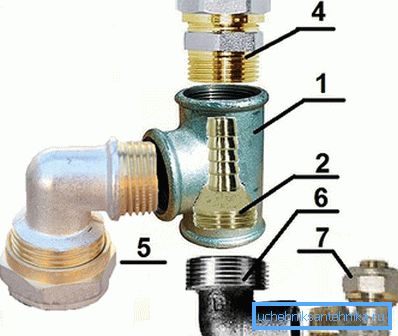

1. T-Stück? "
2. Die Vereinigung? "Mm und mit einem Zweig von 12 mm.
3. Adapter 20-25 mm.
4. Winkel 90? (außen / innen) für ein Metallplastikrohr? "16 mm.
5. Winkel 90? (außen / innen) für ein Metallplastikrohr? "26 mm.
6. Winkel 90? (extern / intern)? "??".

Die Schwierigkeit bei dieser Konstruktion kann zu einer Drosselklappe führen, die geringfügig geändert werden muss, um das Sechseck in einen kegelförmigen Zustand zu bringen.

Die untere Basis des gebildeten Kegels sollte einen Durchmesser haben, der einige Millimeter kleiner ist als der Außendurchmesser des Gewindes der Düse. Es ist auch notwendig, das Gewinde auf maximal vier Windungen zu verkürzen. Mit einem Würfel müssen Sie den Faden einschlagen und den sich ergebenden Kegel um einige Umdrehungen schneiden.

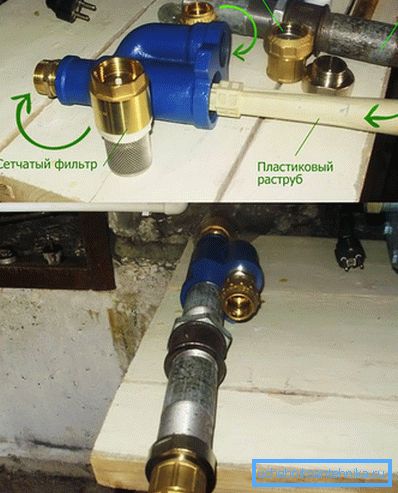

Jetzt können Sie den Auswerfer zusammenbauen. Dazu wird der Fitting (2) eng in das T-Stück (1) eingeschraubt, so dass das Fitting 1–2 mm über die Oberkante des seitlichen Auslasses des T-Stücks hinausgeht und mindestens vier Umdrehungen am Innengewinde des T-Stücks verbleiben, sodass der Auslass eingeschraubt werden kann (6). Wenn der verbleibende freie Faden des T-Stücks fehlt, müssen die Gewinde der Verbindung abgeschliffen werden. Wenn die Länge der Verbindung fehlt, können Sie ein Stück des Rohrs darauf legen. Durch den Auslass (5), durch den Wasser angesaugt wird, muss ein Rückschlagventil angebracht werden, damit beim Starten des Systems kein Wasser aus dem Saug- und Rückführwasserversorgungssystem überläuft, andernfalls startet das System nicht. Sie müssen auch alle Gewindeanschlüsse mit einem beliebigen Dichtmittel abdichten.

Ein derartiger Ejektor hat aufgrund der Unvollkommenheit der Konstruktion des Venturirohrs keinen hohen Ejektionskoeffizienten, so dass Wasser aus einer Tiefe von nicht mehr als 10 m angehoben werden kann.

Option 2

Es gibt eine weitere Möglichkeit, einen Auswerfer herzustellen. Eine solche Konstruktion ist im Hinblick auf ein perfekteres Venturirohr effizienter. Die Herstellung ist schwieriger, aber der Auswurfkoeffizient ist höher als beim Vorgängermodell.

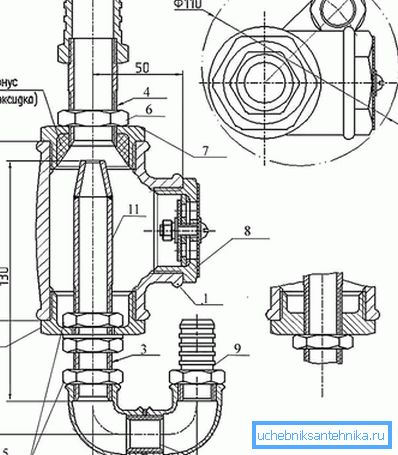

1. Abschlag 40 mm.
2. Tippen Sie auf 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Sicherungsmutter 1/2 "mm.
6. Sicherungsmutter 3/4 "mm.
7. Stub.
8. Ventil überprüfen
9. Union 1/2 "mm.
10. Montage 3/4 "mm.
11. Düse 10 mm.
12. Gewindegang 1/2 "mm.

Ein solcher Auswerfer besteht aus Stahlformteilen. Als Düse (11) können Sie ein Kupferrohr verwenden, Längsschnitte machen, die Nähte komprimieren und löten. In die Stopfen (7) müssen Löcher mit einem geeigneten Durchmesser gemacht und die Gewinde geschnitten werden, um die Schrägen (3 und 4) einzuschrauben und mit Sicherungsmuttern zu befestigen. Die Düse muss durch Löten im Sweep fixiert werden.

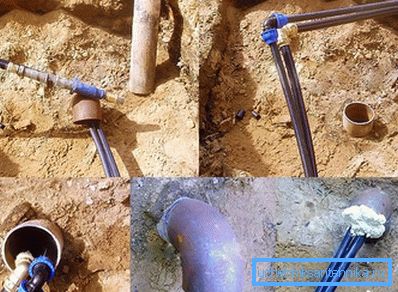

Merkmale der Installation und des Betriebs

Die Arbeit des Ejektors wird nur bei leistungsstarken Pumpen von mindestens 1 kW mit hoher Leistung und einer Installationstiefe des Ejektors von nicht mehr als 20 m wirksam sein. Eine tiefere Installation verringert die Effizienz des Ejektors erheblich. Damit die Pumpe mit dem entfernten Auswerfer nicht ausfällt, müssen die Einlassrohre strikt senkrecht zum Auswerfer verlegt werden. Stellen Sie sicher, dass sich vor der Pumpe ein Grobfilter befindet, da solche Pumpen sehr empfindlich gegen abrasive Partikel sind, die die Pumpe beschädigen können. Vor der Pumpe an der Rezirkulationsleitung muss unbedingt ein Ventil installiert werden, damit Sie die Menge des Rücklaufwassers einstellen können, um die Saugleistung des Ejektors einzustellen.
