Anschlussplan für bohrlochpumpen: verschiedene alternativen

Elektroniker haben ein berühmtes Sprichwort: "Elektronik ist die Wissenschaft der Kontakte." Mit einiger Wahrscheinlichkeit kann man sagen, dass auch die Sanitärsysteme dieser Aussage gehorchen.

Hier hängt zu viel von der Verbindungsqualität und dem Zustand der Rohrleitungen ab. Gleichzeitig gibt es einen signifikanten Unterschied: Wenn Sie ein Bohrloch-Verbindungsschema implementieren möchten, müssen Sie zumindest allgemein sowohl die Anordnungsprinzipien des Bohrlochs selbst als auch die Art und Ausführung der verwendeten Pumpe kennen.

Stellen Sie sicher, dass die Wasserleitungen auch der Kontaktwissenschaft unterliegen.

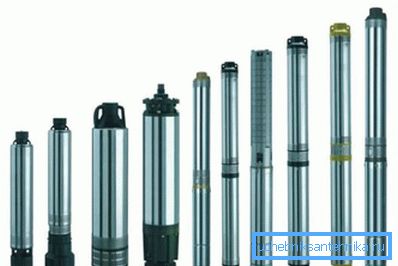

Lassen Sie uns also analysieren, welche Pumpen im Allgemeinen gemäß ihrer Konstruktion zur Verfügung stehen:

• horizontal oder vertikal - abhängig von der Orientierung der Drehachse der Arbeitswelle;
• mit externen oder internen Stützen;
• mit axialem oder seitlichem Wassereinlass;
• ein- oder mehrstufig - abhängig von der Anzahl der Wasserversorgungsstufen;
• Schnitt - jede Stufe hat am Ende einen Verbinder;
• mit End- oder Axialverbinder;
• mit einer Schutzschicht innen oder außen;
• Tauchboot - seine Position unter dem Wasserspiegel;
• semi-tauchfähig - das Gerät selbst befindet sich unter dem Wasserstand und der Motor ist höher;
• selbstansaugend - automatische und unabhängige Befüllung der Versorgungsleitung;
• einstellbar - in der Lage, das Volumen der Wasserversorgung unabhängig einzustellen;
• hermetisch - Wasserkontakt mit der Atmosphäre ist ausgeschlossen.

Es gibt noch andere Konstruktionsmerkmale, aber bereits aufgrund der vorgestellten Vielfalt von Konstruktionslösungen lässt sich der Schluss ziehen, dass der Markt eine große Anzahl von Pumpen zur Herstellung von Wasser aus Brunnen bietet.

Aber am häufigsten verwendet:

• vertikal - sie eignen sich hervorragend für die jeweilige Anwendung;
• Monoblock - hier ist unter Berücksichtigung des Gehalts an Verunreinigungen Einfachheit gefragt;
• mit internen Stützen;
• mit axialem Einlass - auch entsprechend der Konfiguration des Gehäuses;
• einstufig - nach den Grundsätzen der Einfachheit;
• mit Endverbinder;
• mit internem Oberflächenschutz;
• tauchboot und
• versiegelt

Tauchboot

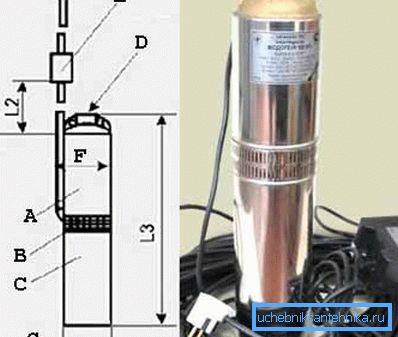

Eines der bekanntesten Modelle der Tauchpumpe ist auf dem Foto "A" zu sehen.

Hier:

• A - Pumpenteil;
• B - Filter;
• C - Elektromotor;
• D - 1 Zoll Rohrgewinde;
• E - Kondensatorbox;
• F - dieses Modell hat einen maximalen Innendurchmesser des Gehäuses von 105 mm.

Elektrischer Anschluss

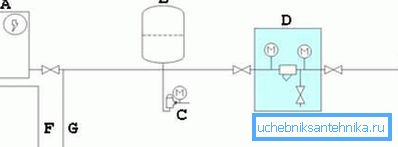

Das Prinzipschaltbild des Anschlusses einer solchen Pumpe ist:

• A - Warmwasserbereiter;
• B - Lagertank 40-50 Liter;
• C - Druckschalter - zum Schutz vor übermäßigem Druck;

• D - Grobfilter;
• E - Platzierung des Geräts im Brunnen;
• F - Warmwasserleitung zum Haus;
• G - Kaltwasserleitung zum Haus.

Guter Rat Wir empfehlen Ihnen, spezifische Anschlussmethoden von den jeweiligen Herstellern zu erwerben. Unterschiede können in den Netzwerkverbindungsparametern und der Notwendigkeit bestehen, zusätzliche Sicherungen zu installieren.

Komplette Schaltpläne

Es gibt verschiedene Verbindungssysteme. Wir stellen einige davon vor, die typischsten.

Verbindung mit der Verwendung einer Caisson-Kammer

Wenn Sie sich für eine Caisson-Kammer entscheiden, machen Sie dies auf der letzten Stufe der Brunnenausrüstung.

Gleichzeitig sieht die vollständige Verbindung folgendermaßen aus:

• A - Caissonkammer;
• B - konstanter Wasserstand;
• C - Sicherheitskabel;
• D - die Pumpe;
• E-Dry-Run-Sensoren - Beachten Sie diese sehr nützlichen Hilfselemente des Systems. Sie werden nicht oft installiert, sind aber manchmal für die Analyse des Arbeitsfortschritts unerlässlich.
• F-Well-Gehäuse;
• G - Steuerkabel;

• H - Bedienfeld;
• I - Druckschalter - ein weiteres wichtiges Element zur Steuerung des Systems;
• J - die Gewerkschaft an fünf Eingängen;
• K - Rohrkopf - wir empfehlen, besonders auf die sorgfältige Anordnung und den Zustand des Kopfes zu achten;
• L - Wasserablaufventil als Element des Schutzsystems;
• M - Hydroakkumulator;
• N-Manometer - es ist notwendig, den Druck im System ständig zu kennen;
• P-Bohrlochfilter - ein Merkmal dieses Schemas - der Filter befindet sich bereits am Auslass des Systems;
• Q - Rückschlagventil.

Verbindung mit Schwerpunkt auf dem Hydroakkumulator

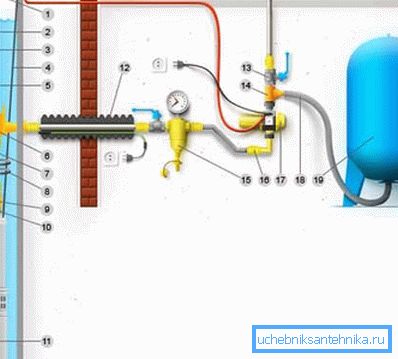

Bitte beachten Sie, dass der Filter in der folgenden Abbildung in der Mitte installiert ist und einen Wasserfrostschutz verwendet:

• 1 - Brunnenkopf;
• 2 - elektrisches Kabel;
• 3 - verzinktes Rohr - Schutz vor Korrosion ist für Geräte dieser Art sehr wichtig;
• 4 - Sicherheitskabel;
• 5 - hermetische Kabelbox;
• 6 - Adapter;
• 7 - Rohr;
• 8 - Kabelbinder;
• 9 - Rückschlagventil;

• 10 - Nippel;
• 11 - Bohrlochpumpe;
• 12 - Frostschutz;
• 13 - Absperrhahn;
• 14 - Abschlag;
• 15 - Hauptfilter;
• 16 - Adapter;
• 17 - elektronische automatisierungseinheit;
• 18 - Verdrahtung;
• 19 - Hydroakkumulator.

Beschränken Sie die Aufmerksamkeit auf Beschläge

Eine andere Option demonstriert die sorgfältigste Haltung gegenüber dem gesamten Verbindungssystem und erinnert daran, dass Pipelines auch die Wissenschaft der Kontakte sind.

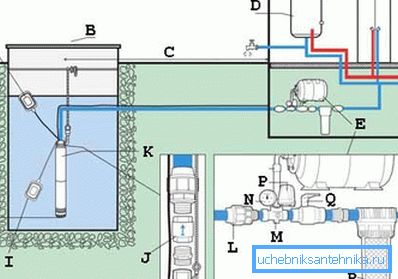

Achten Sie auf den verwendeten Sensor und den Zustand "trocken":

• A - die Position des Sensors in der Arbeitsposition der Pumpe, wenn sich genügend Wasser im Kanal befindet;
• B - Brunnenkopf;
• C ist die Horizontale des oberen Bodenniveaus;
• D - Durchlauferhitzer;
• E - Hydroakkumulator;
• F - Gesamttiefe;
• G - dynamisches, ständig wechselndes Niveau;
• H ist der Mindestabstand von der Gerätekante bis zum Boden der Wanne;

• I - die Position des Sensors bei einem Notstopp aufgrund von Wassermangel im Trockenmodus;
• J - die Position des Rückschlagventils, achten Sie auf das System der Anschlüsse;
• K - Tauchpumpe mit Schwimmer;
• L - Kupplung;
• M - passend für 5 Ausgänge;
• N - Manometer;
• P - Druckschalter;
• Q - Kugelhahn;
• R - Vorfilter.

Oberflächenpumpenanschluss

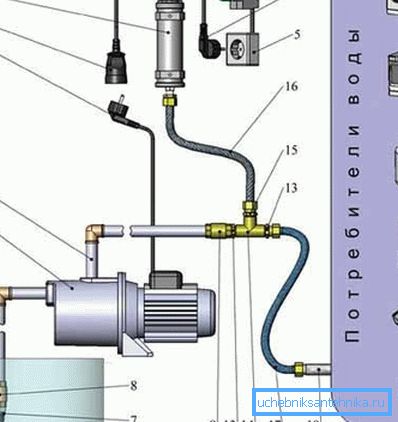

Oberflächenpumpe einführen und anschließen:

• 1 - Steuersystem;
• 2 - Netzkabel und Stecker;
• 3 - Netzkabel und Steckdose;
• 4 - automatischer Schalter - ein zwingendes Element zum Schutz vor Überlastungen und zum Schutz des Systems im betriebsbereiten Zustand;
• 5 - Steckdose, das vorgeschlagene System arbeitet mit einem Standardnetz von 220 V und 50 Hz;
• 6 - gut;
• 7 - Eingangssieb;
• 8 - Rückschlagventil;

• 9 - Saugrohr;
• 10 - Oberflächenpumpe;
• 11 - Netzkabel und Stecker der Pumpe;
• 12 - Einspritzrohr;
• 13 - Brustwarze;
• 14 - Abschlag;
• 15 - Übergangsnippel;
• 16 - flexibler Eyeliner;
• 17 - Eyeliner;
• 18 - Pipeline an die Verbraucher.

Guter Rat Bei der Auswahl einer Pumpe empfehlen wir Ihnen, sich an folgenden Kriterien zu orientieren: Verwendungszweck, Leistung und erforderliche Höhe des Wasseranstiegs, Art des Saugschlauchs, wenn es sich um eine Oberflächenpumpe handelt - Form und Durchmesser des Innenquerschnitts können die Pumpenleistung beeinträchtigen die Luft

Schlussfolgerungen

Es gibt viele Möglichkeiten, Pumpen anzuschließen, um Wasser aus einem Brunnen zuzuführen. Ohne Erfahrung wird es sehr schwierig sein, diese Schemata mit eigenen Händen aufzustellen, selbst wenn eine Anweisung vorliegt. Wir berücksichtigen, dass der Preis für mögliche Fehler zu hoch ist.

Bieten Sie an, die ganze Arbeit von Profis zu erledigen. Dies schließt jedoch nicht aus, dass Sie alle Nuancen der Prozesse genau kennen müssen. Sehen Sie sich also das Video in diesem Artikel mehr als einmal an.
