Anschluss der pumpstation an den brunnen: tipps zur

Bei der Einrichtung des Brunnenwasserversorgungssystems muss der Kapitän eine Reihe recht komplexer Aufgaben lösen. Und eine davon ist, die Pumpstation mit unseren eigenen Händen an den Brunnen anzuschließen. Schließlich erhalten wir nur bei ordnungsgemäßer Installation und Einrichtung dieses Geräts Wasser ohne Unterbrechung und in der erforderlichen Menge.

Im Folgenden werden wir darüber sprechen, was diese Systeme sind, und auch den Installationsprozess detailliert beschreiben.

Geräte-Layout

Zum Heben von Wasser aus Brunnen und flachen Brunnen bis zu 20 Metern in Privathaushalten werden meistens entweder Tauchpumpen oder automatische Pumpstationen verwendet. Und es ist genau die zweite Option, die in letzter Zeit populärer geworden ist, da der Aufbau einer solchen Station einen ganzen Gerätekomplex umfasst, der den unterbrechungsfreien Betrieb des gesamten Systems gewährleistet.

In der Regel wird das Pumpenaggregat mit solchen Details ergänzt:

• Die Pumpe selbst, oft Zentrifugaltyp. Das Gerät ist dafür verantwortlich, Wasser zu heben und durch Rohrleitungen zu transportieren.

Beachten Sie! Manchmal wird eine solche Pumpe zusätzlich zu einer Tauchpumpe installiert, insbesondere wenn Wasser aus einem tiefen Brunnen in die oberen Etagen gefördert werden muss.

• Hydroakkumulationskapazität, dh ein Tank, der durch eine Membran in mehrere Abschnitte unterteilt ist. Dank dieser Konstruktion ändert sich der Druck im System sanfter und die Automatisierung, die für das Starten des Pumpenteils verantwortlich ist, wird seltener eingeschaltet. Durch die Verwendung der Batterie werden auch hydraulische Stöße gemildert, was sich positiv auf den Zustand aller Anschlüsse auswirkt.

• Druckschalter reagiert auf Systemänderung. Sobald das Druckniveau in den Rohrleitungen und / oder dem Akkumulator abfällt, startet das Relais den Elektromotor der Pumpe und Wasser fließt aus der Quelle in die Rohrleitungen.
• Manometer zur Aufzeichnung von Änderungen.

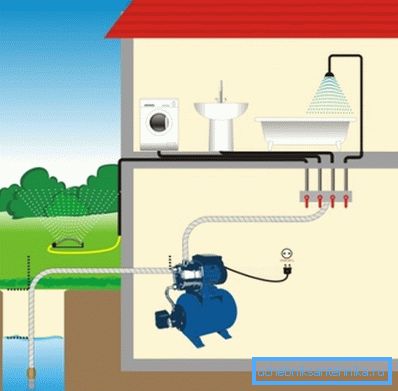

Ein Wasseransaugsystem wird verwendet, um Wasser aus einem Brunnen oder einem Brunnen zu fördern. Dies ist ein Saugschlauch, der mit einem Rückschlagventil ausgestattet ist. Am Auslass ist die zentrale Rohrleitung montiert, die die automatische Station mit dem Haus und allen Verbrauchsstellen verbindet.

Montagetechnik

Einen Ort wählen

Bevor Sie mit der Installation der Pumpeneinheit beginnen, müssen Sie einen geeigneten Ort auswählen.

Die Voraussetzungen dafür sind wie folgt:

• Erstens, Das System sollte sich in unmittelbarer Nähe der Wasserquelle befinden. Auf diese Weise können wir die effizienteste Wasseraufnahme ohne Leistungsverlust sicherstellen.
• Zweitens, Das Gerät muss vor den Auswirkungen von Niederschlag geschützt werden. Natürlich werden die meisten Pumpstationen in geschlossenen Gehäusen produziert, sie sind jedoch offensichtlich nicht für dauerhafte Arbeiten bei Regen und Schnee konzipiert.
• Drittens, Der Aufstellungsort muss den Zugang zum System für die Inbetriebnahme und vorbeugende Wartung ermöglichen.
• Sie sollten auch nicht vergessen, dass der Elektromotor der Pumpe ziemlich viel Lärm macht, deshalb sollten Sie sie nicht in Wohnräumen montieren.

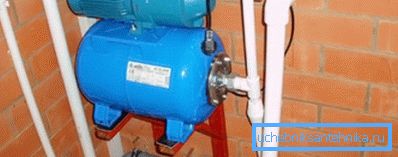

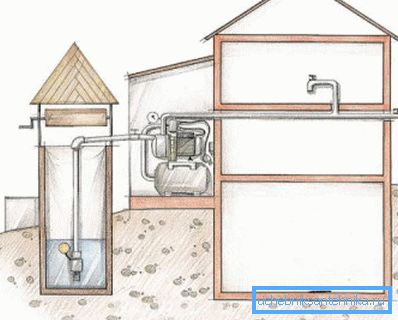

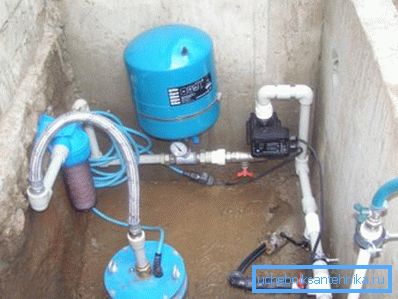

Aus dieser Sicht ist der Keller des Hauses (wenn sich der Brunnen in unmittelbarer Nähe des Fundaments befindet), die Grube oder der Caisson ein idealer Ort für die Installation. Sie können die Steuerstation auch im Schacht selbst ablegen und auf einem speziellen Fach unter dem Hals befestigen.

Wir legen Pfeifen

Nachdem der Installationsort ausgewählt wurde, müssen wir eine Rohrleitung vom Haus zur Wasserquelle verlegen.

Die Anweisungen zur Durchführung der Arbeit sind in diesem Fall sehr einfach:

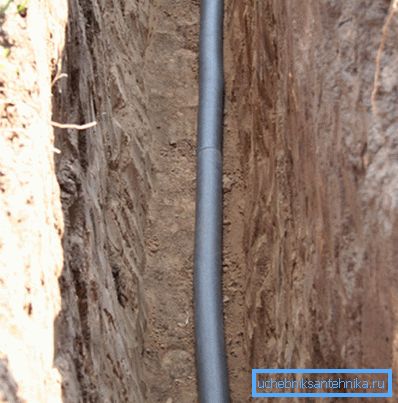

• Wir graben einen Graben mit einer Neigung zum Brunnen hin. Die Tiefe des Grabens sollte etwas größer sein als die Tiefe des Bodens. Wir schützen das Rohr vor der Bildung von Eisstaus.
• Am Boden des Grabens schlafen wir ein bis zu 20 cm dickes Sandkissen ein.
• Wir legen das Rohr ein und wickeln es mit Isoliermaterial vor.

Beachten Sie! Alternativ zur Isolierung kann ein selbstregelndes Heizkabel verwendet werden.

• Im Fundament machen wir ein Loch, durch das wir die Leitung zum Keller oder zur U-Bahn beginnen.
• Wir befestigen die Rohrleitung an der internen Verdrahtung und isolieren sorgfältig alle Bereiche in ungeheizten Räumen.
• Das andere Ende des Rohrs verbinden wir mit der Pumpstation durch eine spezielle Armatur mit einem Rückschlagventil und einem Netz zum Reinigen von Schwebeteilchen. Der Preis eines solchen Teils ist gering, aber seine Verwendung verbessert die Stabilität des Systems erheblich.

Wir verbinden das Gerät

Als nächstes müssen wir das Gerät selbst anschließen und betreiben.

Das Anschlussschema der Pumpstation für das Bohrloch ist recht einfach und kann auch mit minimalen Fähigkeiten realisiert werden:

• Zunächst bereiten wir eine Basis vor, auf der die Station selbst montiert wird. Am besten eignet sich hierfür ein kleines Podium aus Ziegel oder Guss aus Stahlbeton. Die Mindesthöhe eines solchen Podiums beträgt ca. 20 cm.
• Direkt unter die Beine der Einheit ist eine Gummimatte mit einer Dicke von ca. 10 mm zu legen. Elastisches Material wird Vibrationen effektiv ausgleichen, den Verschleiß der Ausrüstung reduzieren und Geräusche reduzieren.
• Die Beine der Pumpe sind auf einer Gummidichtung montiert und mit Ankerbolzen mit breiten Unterlegscheiben befestigt.

Als nächstes müssen Sie einen Wasserzulaufschlauch anschließen.

Verbinden Sie sich mit:

• Zollkupplung mit Außengewinde.
• Stahl- oder Bronzeecke mit Außengewinde.
• Ein geeignetes Rückschlagventil, das einen gleichmäßigen Wasserfluss in das System gewährleistet.
• Verbindung- "Amerikaner".

Wir verbinden alle Teile in einem einzigen System und verbinden das Wassereinlassrohr mit dem Pumpenteil. Gleichzeitig ist es notwendig, die Dichtheit aller Verbindungen zu überwachen.

Schließen Sie auf dieselbe Weise die Ausgangsleitung an. Wie bereits erwähnt, können Sie hier einen groben Metallgitterfilter installieren.

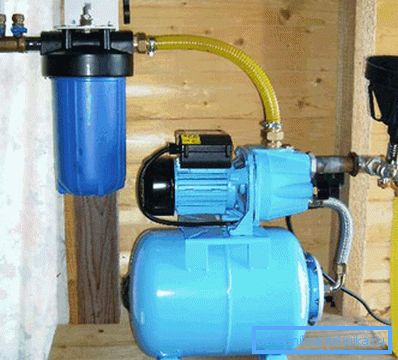

Sie können unser System optimieren, indem Sie einen Vorfilter vor dem Pumpenteil installieren. Die Verwendung dieses kostengünstigen Geräts ermöglicht es Ihnen, die Lebensdauer der Pumpe zu verlängern, da die in den Strömungsabschnitt gelangenden Ton- und Sandpartikel einen wesentlichen Einfluss auf den Verschleiß der Teile haben.

Beachten Sie! Zentrifugalmodelle leiden unter etwas schlechterem Wasser als schwingende, jedoch kann der Einbau eines Filters als sehr wünschenswert angesehen werden.

Konfiguration vor dem Start

Nach Beendigung der Arbeit mit dem hydraulischen Teil ist es notwendig, die Grundeinstellung des gesamten Systems vorzunehmen:

• Um den Druck in der Pumpe durch eine spezielle technologische Bohrung einzustellen, füllen Sie etwa zwei Liter Wasser ein.
• Führen Sie einen Teststart des Geräts durch und legen Sie den Zeitpunkt fest, zu dem das System gestartet und gestoppt wird. Die optimale Abschaltrate beträgt 2,5 bis 3 bar, der Pumpenteil sollte mit 1,8 - 1,5 bar eingeschaltet werden.
• Wenn Abweichungen von diesen Zahlen festgestellt werden, muss der Deckel des Druckschalters geöffnet und durch Drehen der Einstellschrauben kalibriert werden. Sie sind in der Regel mit einer Markierung versehen, die die Richtung der Erhöhung und Abnahme des Indikators festlegt.

Nachdem die Einstellung abgeschlossen ist, kann die Pumpe angeschlossen werden, um im normalen Modus zu arbeiten.

Fazit

Das hier beschriebene Schema des Anschlusses einer Pumpstation an einen Brunnen oder einen Brunnen ist im Hinblick auf die Zuverlässigkeit und die Minimierung der Arbeitskosten optimal. Natürlich kann es verbessert werden, aber für den Anfänger wird es ausreichend sein und diese Informationen. Befolgen Sie die Empfehlungen und haben Sie das Video in diesem Artikel studiert, um die Installation und grundlegende Einrichtung des Wasserversorgungssystems abzuschließen.
