Anschließen der pumpe an den brunnen: merkmale und

Der Anschluss einer Brunnenpumpe ist eine der wichtigsten und wichtigsten Etappen beim Bau eines autonomen Wasserversorgungssystems. Der korrekte Anschluss und Start der Pumpenausrüstung hängt von der Lebensdauer und dem normalen Betrieb des Systems ab.

Wir erklären Ihnen, wie Sie die Pumpe mit Ihren eigenen Händen an das Bohrloch anschließen.

Installation von Pumpausrüstung

Oberflächlich

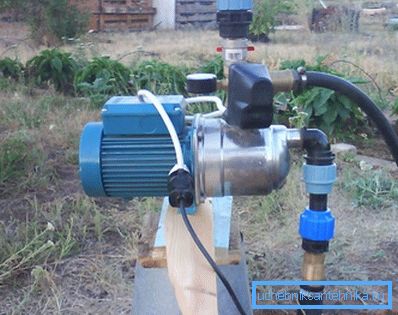

Beachten Sie! Wenn Sie auf der Oberfläche der Pumpanlage installiert sind, können Sie Wasser aus einer geringen Tiefe - nicht mehr als 8 - 9 Meter - herauspumpen. Dies liegt an der Kraft des Atmosphärendrucks, durch die die Säule nicht angehoben werden kann. Wenn Quecksilber anstelle von Wasser verwendet wird, beträgt die Höhe der Säule 760 mm, was als normaler Atmosphärendruck bezeichnet wird.

Daher wird dieses Gerät für die Wartung von Abessinierbrunnen und Flachbrunnen sowie zum Pumpen von Wasser aus Kellern, Bewässerung und anderen Anlagen verwendet..

Oberflächenpumpen stellen meist Stationen dar, die direkt eine Pumpe mit einem Elektromotor, einen Hydraulikspeicher, ein automatisches Start- und Abschaltsystem, ein Druckrelais und ein Manometer umfassen.

Es ist einfach, die Station selbst zusammenzubauen. Dazu genügt es, die Anweisungen des Herstellers sorgfältig zu lesen und einfache Manipulationen vorzunehmen, indem die Teile miteinander verbunden werden.

Eine wesentlich wichtigere Aufgabe ist es, die Oberflächenpumpe an den Brunnen anzuschließen und zu starten.

Zur Vereinfachung haben unsere Spezialisten eine Schritt-für-Schritt-Anleitung zusammengestellt:

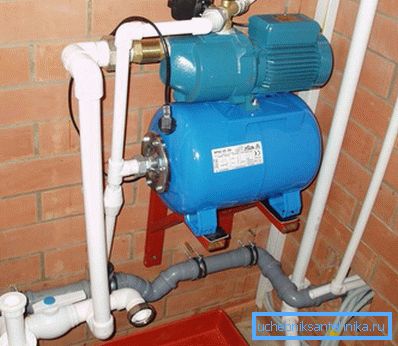

1. An der Stelle, an der die Pumpstation stehen soll, sollte ein zuverlässiger Sockel oder Befestigungsarmatur hergestellt werden, an dem der Vorrichtungsrahmen starr befestigt werden sollte, auf dem die Befestigungslöcher oder -füße vorhanden sein sollten. Um Vibrationen und Geräusche unter dem Gerät zu reduzieren, legen Sie besser eine Gummimatte auf;

1. Wir schneiden ein Stück PND-Rohr der erforderlichen Länge ab, und an einem Ende montieren wir eine Messing- oder Kunststoffkupplung mit einem Innengewinde, einem Nippel und einem Rückschlagventil. Auch ein grober Bildschirm ist nicht überflüssig.

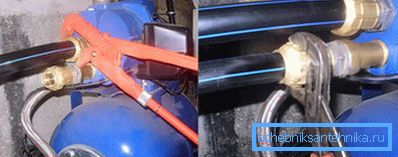

1. Wir versorgen auch das andere Ende des Rohrs mit einer Kupplung und verbinden es mit dem Eingang unserer Station. Meist sind solche Löcher mit einem Innengewinde versehen, das mit einem FUM-Band oder einer Flachdichtung verschlossen werden sollte. Wenn es notwendig ist (für Auswerfermodelle), montieren wir den Umlaufsystemschlauch;

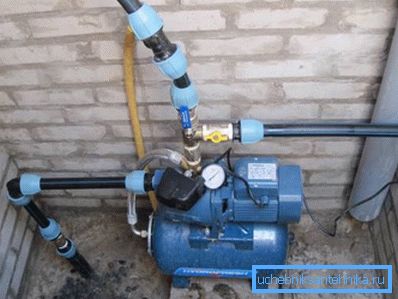

1. Verbinden Sie dann den Auslass der Pumpe über die Kugelhähne mit den Wasserleitungen. Dies kann ein oder mehrere Layouts sein, daher benötigen Sie möglicherweise ein einzelnes Knie oder T-Stück. Für die Arbeit verwenden wir nur hochwertige Beschläge und Kupplungen aus Messing oder Kunststoff;

1. Wir stecken den Stecker in eine Steckdose mit 220 V / 50 Hz;

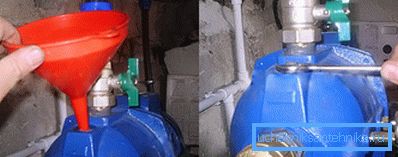

2. Füllen Sie das Wasser in einem speziellen Loch am Stationskörper (normalerweise im Bereich der Pumpe) gemäß den Empfehlungen des Herstellers.

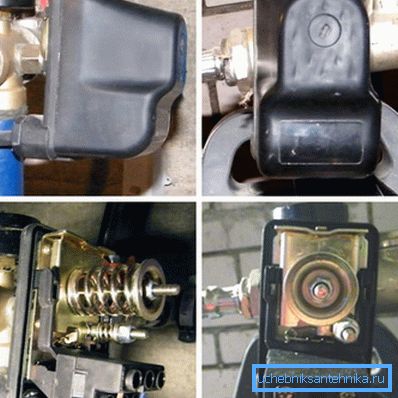

1. Wir starten das Gerät und warten, bis das automatische System zum Herunterfahren funktioniert. Danach prüfen wir den Druck im Druckspeicher am Manometer und vergleichen ihn mit den Passdaten. Wenn die Werte nicht übereinstimmen, stellen Sie den Druckschalter mit speziellen Schrauben in seinem Mechanismus ein.

1. Wenn der Tank voll ist, öffnen wir die Hähne und prüfen den Druck und die allgemeine Arbeit der Klempnerarbeiten.

Beachten Sie! Bevor Sie die Oberflächenpumpe an das Bohrloch anschließen, stellen Sie sicher, dass die Gesamtlänge der vertikalen und horizontalen Durchflussleitung die im Pass zum Gerät angegebenen maximal zulässigen Werte nicht überschreitet.

Tauchboot

Zum Pumpen von Wasser aus Tiefbrunnen werden Tauchgeräte verwendet, die nicht durch die Höhe der Wassersäule und die Luftdruckkraft begrenzt sind..

Ihre Installation unterscheidet sich von der Installation von Oberflächenstationen:

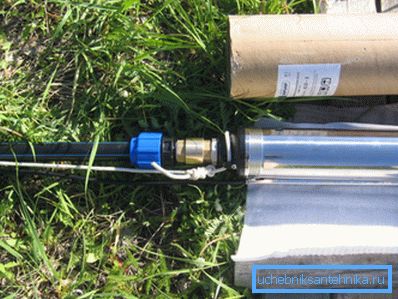

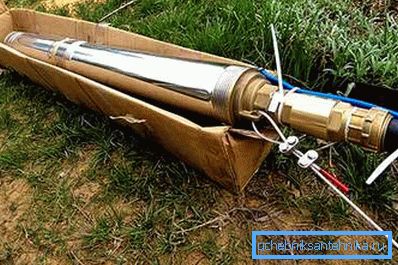

1. Zunächst wird an die Pumpe ein Wasserhebungsrohr aus Niederdruckpolyäthylen (HDPE) angeschlossen. Zu diesem Zweck ist an seinem Ende eine Messingkupplung angebracht, auf die ein Rückschlagventil aufgewickelt ist. Nehmen Sie dann den Nippel mit doppeltem Außengewinde und verbinden Sie mit seiner Hilfe das Ventil mit dem Einlass der Pumpe;

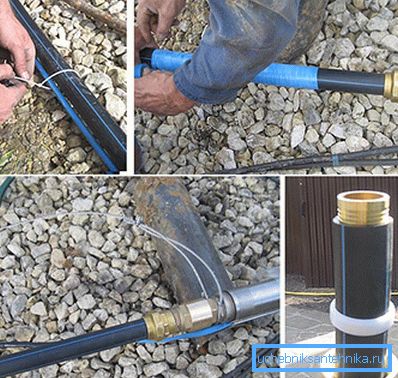

1. Als nächstes befestigen Sie das Stromkabel des Geräts alle drei Meter mit elektrischen Klemmen oder elektrischem Klebeband am Hubrohr.

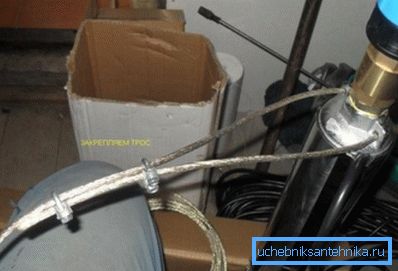

1. Im Lieferumfang der Pumpe ist normalerweise ein Sicherheitskabel aus Nylon oder einem anderen Material enthalten. Das Kabel muss in die Montageösen des Gerätekörpers geschraubt und mit zwei (!) Clips gesichert werden.

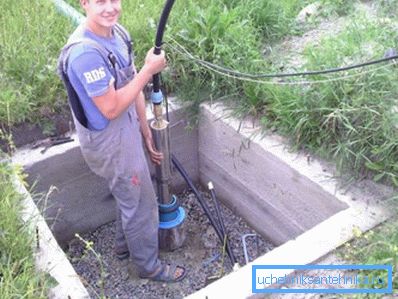

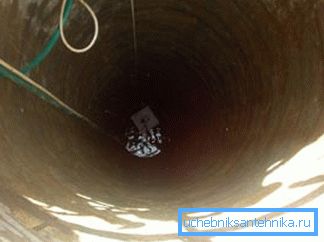

1. Dann wird die Pumpe zusammen mit dem Rohr, dem Kabel und dem Kabel vorsichtig in das Gehäuse des Bohrlochs abgesenkt, während versucht wird, sich nicht an der Rohrwand festzusetzen. Zur Versicherung am Körper des Gerätes kann ein Gummiring getragen werden. Die Eintauchtiefe wird normalerweise so gewählt, dass der Apparat 2 bis 3 Meter unter dem dynamischen Wasserspiegel liegt, aber anderthalb Meter über dem Boden des Bodens;

1. Das Rohr wird in das Loch auf der Oberseite des Brunnens eingefädelt und mit Klammern befestigt. Es gibt auch eine Halterung für das Sicherheitskabel - wir befestigen das Kabel an dieser Halterung;

1. Wir schließen den Deckel des Bohrlochkopfes, das abgehende Kabel durch die versiegelte (normalerweise mitgelieferte) Leitung wird an das Stromnetz angeschlossen. Wir machen einen Teststart der Pumpe, wenn das Wasser nicht abläuft, saugen wir Luft mit einem Mund aus dem Rohr an, damit das Rückschlagventil funktioniert;

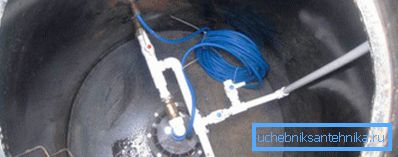

1. Nach einem erfolgreichen Start verbinden wir das Wasserführungsrohr mit der Wasserversorgung.

Beachten Sie! Wenn die Pumpe mit einem internen Rückschlagventil ausgestattet ist, sollte es dennoch von einem externen Metallgerät dupliziert werden, da die internen Ventile unzuverlässig sind.

Fazit

Der Anschluss und die Inbetriebnahme von Pumpanlagen ist eine sehr wichtige und entscheidende Aufgabe, deren korrekte Funktion den normalen Betrieb des Systems bestimmt, dessen Preis sehr hoch ist. Trotzdem ist es möglich, diese Arbeit selbstständig zu erledigen, indem Sie Schritt für Schritt entsprechend unserer Führung vorgehen. Um den Prozess direkt anzuzeigen, können Sie das Video in diesem Artikel anzeigen.
