Alles, was sie über das ventil für die installation wissen

Keine moderne Rohrleitung kann ohne Ventile auskommen, unabhängig davon, was durch sie transportiert wird. Diese Geräte führen mehrere Funktionen gleichzeitig aus, unter denen der Schutz vor Wasserschlag empfindlicher Geräte (Pumpen), der Einstellung des Drucks im System usw. festgehalten werden kann. Zu ihren Gunsten sagt, dass die Installation eines solchen Geräts extrem einfach ist.

Ventilklassifizierung

Solche Geräte an Wasserpipelines (sowie an Gaspipelines usw.) werden für verschiedene Zwecke verwendet:

• Schutz der Ausrüstung gegen Druckstöße - Zum Beispiel werden Rückschlagventile normalerweise vor den Pumpen installiert, um Schäden an den Geräten während eines Wasserschlags zu vermeiden. Die Installation erfolgt mit lösbaren Verbindungen, sodass die Arbeit auch ohne Erfahrung von Hand ausgeführt werden kann.

• Einstellfunktion - In Rohrleitungen ist die Bewegung von Flüssigkeit in Rohren nur in eine Richtung zulässig, so dass sie auch in dieser Situation hilfreich ist. Sobald das Wasser in die entgegengesetzte Richtung zu gehen versucht, blockiert das Blütenblatt den Durchgang in der Röhre.

• Ventile können auch verwendet werden, um den Systemdruck einzustellen, Es wird die Grenzkraft gewählt, bei der das transportierte Medium das Ventil öffnet. Sobald der Druck in der Rohrleitung den Höchstwert übersteigt, öffnet sich dieses und das Druckniveau fällt ab. Das Luftventil an der Rohrleitung - eine unverzichtbare Sache.

Diese Funktionalität der Verriegelungs- und Einstelleinrichtungen ist nicht erschöpft, sie kann auch zur Steuerung von Pumpen während der Abwasserbehandlung verwendet werden, um Leckagen zu minimieren usw.

Lesen Sie mehr über den Aufbau und das Funktionsprinzip verschiedener Ventiltypen.

In letzter Zeit sind neben herkömmlichen Ventilen (die nur auf der Grundlage der Kraftanwendung wirken) auch elektromagnetische Analoga aufgetaucht, die ferngesteuert werden können. Das Tauchmagnetventil kann beispielsweise im „Smart Home“ -System eingesetzt werden. Mit einer Fernbedienung können die Regelgeräte im ganzen Haus und in der Umgebung gesteuert werden.

Magnetventile

Der wesentliche Unterschied zu den anderen Analoga besteht darin, dass bei Druckanstieg kein Wasser durchläuft, sondern nur auf Befehl einer Person. Dies ist ihr Hauptvorteil.

In Bezug auf die Konstruktion kann das Schlüsselelement als eine Spule betrachtet werden, die, wenn ein elektrischer Strom durch sie hindurchgeht, den Kern bewegt, wodurch die Bohrung geöffnet / geschlossen wird. Solche Geräte können sowohl mit Batterien (24V-Versorgungsspannung) als auch mit dem Netzwerk (110V- oder 220V-Spannung) betrieben werden.

Bei der Klassifizierung kann unterschieden werden:

• normalerweise offen / geschlossen oder bistabil;
• Ein 220-V-Magnet-Sanitärventil kann außerdem die Funktion des Umschaltens des Durchflusses (2/3 des Weges), des Abschaltens (2/2) und des Dreiwegeventils (3/2) übernehmen.

Beachten Sie! Bei der Auswahl müssen Sie die Besonderheiten jedes Modells berücksichtigen. Wenn zum Beispiel eine elektromagnetische Verriegelungseinrichtung mit Servosteuerung freigegeben wird, müssen Sie wissen, dass sie einfach nicht bei null Druckabfall arbeitet, so dass mindestens der minimale Druckabfall noch erforderlich ist.

In Bezug auf die Anwendung passen die elektromagnetischen Geräte perfekt in das Konzept von "Smart Home". Beispielsweise kann ein in einem Senkkasten eingebautes elektrisches Wasserventil Wasser automatisch aus den Rohren des Wasserversorgungssystems ablassen, selbst wenn Sie das Haus nicht verlassen müssen. Dieses Beispiel ist das einfachste.

Einfache und kombinierte Modelle

Während des Betriebs der Wasserversorgung müssen folgende Aufgaben gelöst werden:

• Lösen von Luftstopfen aus Rohren, die direkt während des Betriebs gebildet wurden;

Beachten Sie! Dieses Problem muss besonders häufig während des Betriebs der Heizungsanlage gelöst werden. An allen Heizkörpern ist ein spezielles Ventil installiert, um überschüssige Luft abzulassen.

• Beim Ablassen des Wassers (z. B. während der Konservierung des Rohrs für den Winter) muss der Luftstrom sichergestellt werden, der das abgelassene Wasser im Rohr ersetzt.
• Beim Füllen der Leitung muss das Ventil die Luftabgabe gewährleisten.

Mit der Freigabe von Flugstaus wird ein einfacher Mayevsky-Kran mit manueller Steuerung zurechtkommen, der Preis eines solchen Geräts erreicht nicht einmal 200 Rubel.

Es können aber auch andere Ventiltypen verwendet werden:

• Einzelfunktionsventile werden zur automatischen Überdruckentlastung eingesetzt. Sie werden verwendet, um die Effizienz von Pumpanlagen usw. zu erhalten, mit Ausnahme des Druckausgleichs im System, wenn nichts anderes angepasst wird.
• Kombiniert - Ermöglicht die Lösung aller aufgeführten Aufgaben. Ihr Gerät verwendet einen beweglichen Schwimmer. Wenn die Rohrleitung mit Wasser gefüllt ist, steigt sie auf und schließt die großen Öffnungen, durch die Luft eintritt. Wenn das Wasser abgesenkt wird, fällt es ebenfalls ab, die Öffnungen öffnen sich und es wird kein Vakuum in der Rohrleitung erzeugt.

Beachten Sie! Auch in den kombinierten Geräten können sich kleine Löcher zum Druckausgleich befinden.

Ablassen und ablassen

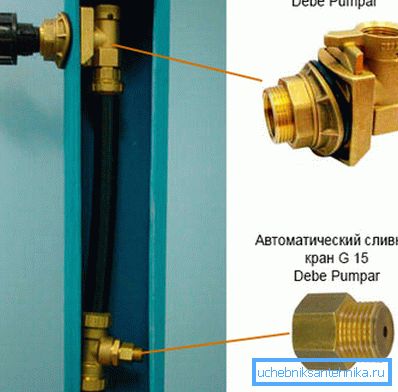

Das Ablassventil kann nicht nur im Haus verwendet werden, um Wasser aus den Rohren abzulassen, sondern auch als Vorrichtung, um die Sicherheit der Wasserversorgung aus dem Brunnen sicherzustellen. Solche Geräte ähneln nach dem Wirkprinzip der Luftkombination, und wenn der Druck in der Leitung abnimmt, wird im Winter Wasser in den Brunnen abgeführt.

Wenn der Druck über dem Minimum liegt, schließt der Ball den Auslass und das Wasser fließt in das Haus. Wenn der Druck unter die Mindestmarke fällt, öffnet die Kugel den Auslass und das Wasser fließt zurück in den Brunnen. Dadurch kann das System verbleiben, wenn das Wasser in der Rohrleitung gefriert.

Das Ablassventil dient zum Schutz der Schläuche und Leitungen des Bewässerungssystems und ist besonders nützlich, wenn eine separate Wasserversorgung für die Bewässerung angelegt wird. Wenn das Rohr nicht sehr tief verlegt wird und die Gefahr des Einfrierens besteht, leitet das Ablaufrohr selbst das restliche Wasser aus dem System ab.

Natürlich können Sie einfach ein Ablassventil installieren und dasselbe tun, aber niemand kann sich mit einem idealen Speicher rühmen. Das Ventil vergisst nicht genau zu spülen.

In Bezug auf die Installation die am häufigsten verwendete Schraubverbindung (dh abnehmbare Verbindung). In den meisten Fällen wird die Überwurfmutter mit den Händen festgezogen und dann mit einem Schlüssel festgezogen. In der Industrie können Schweiß- und Flanschverbindungen verwendet werden.

Zusammenfassend

Die normale Funktion der Rohrleitung ohne Ventile ist einfach unmöglich. Mit diesem Gerät können Sie das System ohne Probleme ausspülen und wieder auffüllen, und auch im Stau gibt es keine Probleme. Die einfache Installation solcher Geräte trägt nur zu deren Beliebtheit bei.

Das Video in diesem Artikel zeigt den Einbau eines Rückschlagventils in die Rohrleitung zur Warmwasserversorgung.
