3-3 laufender kran. kork- und ballsorten. anwendung in
In diesem Artikel müssen wir herausfinden, was das 3-Wege-Ventil ist und für welche Zwecke es in modernen Sanitärsystemen verwendet werden kann. Außerdem werden wir die typischen Probleme dieser Krane beim Heizen in den Häusern des alten Lagerbestands kennenlernen und herausfinden, was bei der Reparatur der Versorgungsleitung zum Kühler damit ersetzt werden kann.
Was ist das
Das 3-Wege-Ventil unterscheidet sich ziemlich vorhersagbar von einem gewöhnlichen Ventil durch das Vorhandensein von nicht zwei, sondern von drei Schlussfolgerungen.
In diesem Fall können die Schlussfolgerungen sehr unterschiedlich sein:
- Gewinde (Kupplung);

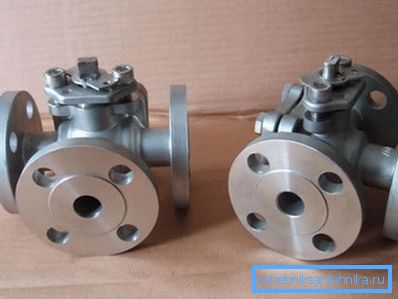

- Geflanscht;
- Spannzange (schnelles Spannen);
- Schließlich kann und kann der Abschluss ein Abflussloch für die Ableitung der Arbeitsumgebung darstellen.
Die Funktionalität des Produkts liegt ebenfalls auf der Hand: Es ermöglicht Ihnen, das Engineeringsystem mit den unterschiedlichsten Bewegungsrichtungen der Arbeitsumgebung zu konfigurieren. Je nach Position des Krans in seinem Gehäuse kann ein Jumper zwischen zwei oder drei Ästen erstellt werden. Natürlich können bei dieser Art von Ventilen diese auch vollständig blockiert werden.
Arten
Wasserhähne dieses Typs, die in unserer Zeit zum Verkauf angeboten wurden, können je nach Gerät in zwei Hauptkategorien unterteilt werden.

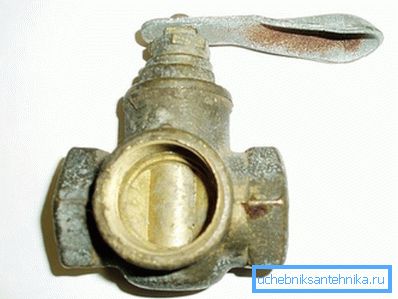

Kork
Die Einstellung des Krans erfolgt durch Ändern der Position des Korkens mit dem abgebildeten Schlitz.
Produkte können variieren:
- Kork- und Stielversiegelungsmethode. Es gibt drei Möglichkeiten:
| Versiegelungsmethode | Beschreibung |
| Drüsenverpackung | Der Korken dreht sich in einem hohlen Gehäuse von unten und wird oben mit einer Stecknuss gepresst. Eine Graphitdrüse unter der Mutter sorgt dafür, dass kein Leck unter dem Schaft auftritt. Der Hauptnachteil der Stopfbuchse besteht darin, dass sie aufgrund des Auswaschens von Graphitpartikeln auch mit einem einfachen Ventil hergestellt wird |
| Gummidichtung | Anstelle eines Epiplons wird der Gummiring verwendet. Im Gegensatz zur Stopfbuchse verschleißt sie nur, wenn sich die Arbeitsposition des Steckers ändert. |
| Kork übergießen | Die Dichtheit der langen Kegelventile wird durch das Überlappen des konischen Kegels mit dem Körper erreicht. Kork wird von einer Nuss angezogen, die durch einen Schaft läuft |
Nützlich: Dreiwegeventile zum Heizen in Häusern, die in den 60-70er Jahren des letzten Jahrhunderts gebaut wurden, sind ausschließlich mit einer Drüse abgedichtet. Ihre Entwicklung ist die Ursache für ständige Leckagen an dem Lager bei jeder Drehung des Korkens.
- Das Vorhandensein oder Fehlen des Griffs. Im letzteren Fall wird der Korken mit einem Rohrschlüssel oder einem Gasschlüssel mit offenem Ende gedreht.
- Körpermaterial und Kork. Für ihre Herstellung werden Metalle mit geringer Reibung verwendet - Messing und Gusseisen.

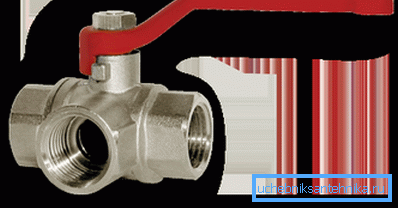

Ball
Der Sharovy 3kh Laufkran ist eine evolutionäre Weiterentwicklung der bisherigen Konstruktion:
- Der Kork hat die Form einer normalen Kugel mit einem geformten Schlitz und einer Oberfläche mit höchster Verarbeitungsqualität, die minimalen Drehaufwand garantiert.
- Die Dichtigkeit wird durch Teflon- oder PTFE-Sitze gewährleistet - Materialien mit einem minimalen Reibungskoeffizienten.
- Der Schaft ist mit einem O-Ring - Gummi oder Polymer - abgedichtet.
Was ist das ergebnis
- Die Kranressource umfasst nicht weniger als 500 Operationen (häufiger - 2000 und mehr).
- Reparaturen und Wartungsarbeiten werden auf ein seltenes Anziehen der Mutter reduziert, wodurch die Schaftdichtung gedrückt wird.
- Die Schaltkraft des Krans ist viel geringer als die der Korkkrane.
Übrigens: Sie ist proportional zum Nenndurchmesser des Krans. Bei großen Baugrößen können Getriebe mit Schaltgetriebe oder Servomotoren zum Schalten eingesetzt werden.
Der Preis für Dreiwegekrane beider Typen variiert geringfügig, was die Korkenprodukte mit geringer Nachfrage in Heizungs- und Wasserversorgungssystemen schwieriger und schwieriger zu warten macht.
Anwendung
Wo werden Dreiwegekräne eingesetzt? Natürlich interessieren wir uns in erster Linie für die Installation von Sanitärsystemen mit eigenen Händen.

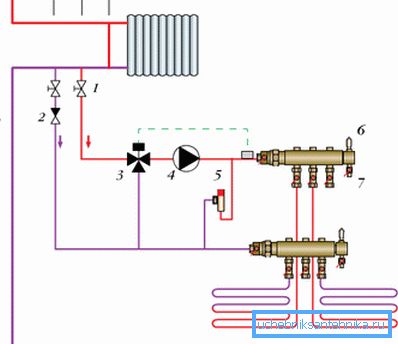

Fußbodenheizungssysteme, Wärmespeicherkreise
In beiden Fällen wird ein teilweise unabhängiger Heizkreislauf mit eigener Umwälzpumpe gebildet. Zur Einstellung der Temperatur wird eine teilweise Rückführung des Rücklaufkühlmittels verwendet.
Bei der Rückgabe wird der Anschluss von Versorgung und Steckbrücken mit drei Durchgängen versehen. Hier können Sie die Temperatur der Mischung einstellen.
Nützlich: Um die Temperaturregelung zu automatisieren, wird sie häufig mit einem Servoantrieb geliefert, der die Temperatur in Abhängigkeit von den Messwerten des Ferntemperatursensors regelt.
Einbau von Messgeräten
Eines der Probleme von mechanischen Manometern ist das Festhalten eines Pfeils im Langzeitbetrieb unter Druck. Um den Druck abzubauen, ohne das Gerät zu demontieren, wird ein Drei-Durchgang verwendet: Wenn der Griff gedreht wird, blockiert er nicht nur den Steuerausgang der Leitung, sondern entlastet auch den Druck über dem Stopfen oder der Kugel durch die Ablassöffnung.
Einstellung der Heizgeräte

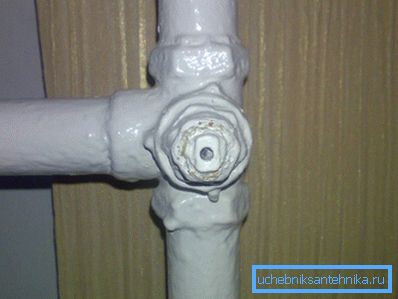

In dieser Eigenschaft wurden die Drei-Pass-Krane in den bereits von uns genannten Chruschtschow-Häusern eingesetzt. Sie wurden an der Verbindung des Unterliners mit dem Kühler und den Jumpern installiert.
Dieser Kran hat vier Arbeitspositionen:
- Bei blockiertem Jumper läuft das gesamte Wasser durch den Kühler.
- Wasser fließt durch den Jumper und den Kühler.
- Wasser geht durch die Brücke, wenn der Kühler geschlossen ist.
- Der Jumper und der Kühler sind vollständig blockiert, die Zirkulation in der Steigleitung ist blockiert.
Abgesehen von den immerwährenden Leckagen am Lager bereitete die letzte Position des Krans den Eigentümern und ihren Nachbarn große Probleme: Den Übeltäter zu finden, wenn keine Heizung des gesamten Steigrohrs vorhanden war, war manchmal eine nicht unbedeutende Aufgabe.

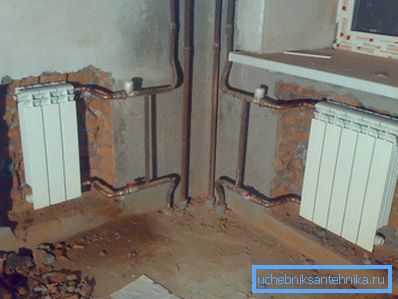

Da wir dieses zweifelhafte Design angerissen haben, wird der Autor sich die Konfiguration der Ventile am Heizgerät empfehlen lassen, was in Zukunft ein Minimum an Problemen mit sich bringt:
- Am unteren Anschluss zum Kühler ist nach dem Sturz ein Kugelhahn eingebaut. Normal, zwei Durchgänge.
- Auf dem oberen Liner - auch nach dem Sturz - Choke montiert. Es ist an der Spitze - weil es weniger Schlamm und Ablagerungen sammelt, die die Drosselung des Kühlers beeinflussen können.
- Die Brücke wird ohne Absperrventile hergestellt, jedoch mit einem Nenndurchmesser, der eine Stufe unter den Steuerleitungen der Versorgungsleitungen liegt.
Diese Montageanleitung sorgt für maximale Wärme bei flexibler Anpassung der Wärmeübertragung und für den Eigentümer und die Nachbarn ohne Probleme.
Fazit
Wir hoffen, dass wir alle Fragen beantworten konnten, die sich beim Leser angesammelt haben. Weitere Informationen zu Gerät, Typen und Funktionen der Verwendung von Dreiwegekränen finden Sie im Video in diesem Artikel. Erfolge!
