100 mm kugelhahn: gerät, klassifizierung, vergleich mit

Wie funktioniert der Kugelhahn DU100? Welche Arten von Produkten sind im Handel erhältlich? Gibt es Funktionen zur Montage des Produkts? Wie sieht es vor dem Hintergrund von Alternativen aus - Schraubenventile und Schieber? Lass es uns herausfinden.

Erste Bekanntschaft

Aufbau

Das Hauptbauelement ist eine kugelförmige Drosselklappe mit einem Durchgangskanal. In der Regel entspricht sein Durchmesser dem Durchmesser der angeschlossenen Rohrleitung. Die in die Nut des Bolzens eingesetzte Stange wird durch den Körper herausgeführt und mit einem praktischen Griff oder Getriebe geliefert. Die Funktion der Abdichtung übernehmen Polymersitze unter der Kugel und eine ringförmige Dichtung um den Schaft.

Welche Materialien können zur Herstellung von Kugelhähnen verwendet werden?

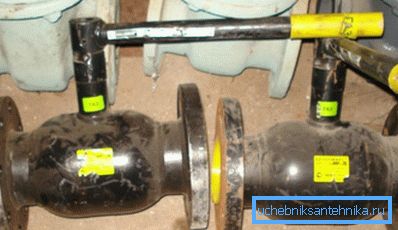

Nützlich: Abhängig von den Arbeitsbedingungen kann der Griff unterschiedliche Farbmarkierungen haben. Der 100 mm Kugelhahn ist für Kaltwasser, Warmwasser und Heizung ausgelegt und rot markiert. Produkte mit begrenzter Hitzebeständigkeit - blau. Gelb zeigt an, dass das Ventil für Gas ist.

Arten

Krane können nach verschiedenen Kriterien klassifiziert werden.

Körpertyp

Es kann komplett verschweißt und abnehmbar sein.

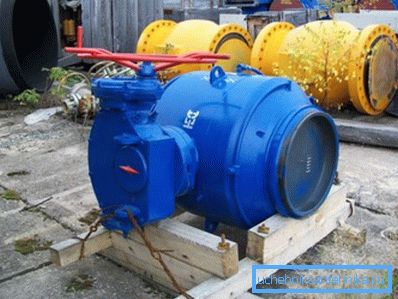

• Im ersten Fall erhält der Besitzer als Bonus eine größere Widerstandsfähigkeit gegen hydraulischen Druck.Mit zunehmendem Durchmesser nimmt die Zugkraft der Wände proportional zum Querschnitt zu. Der Preis ist nahezu wartungsfrei. Es ist maximal möglich, eine verschlissene Versiegelung um den Schaft herum zu ersetzen.

• Im zweiten Fall ersetzen Sie ggf. alle verschlissenen Bauteile. - Sättel, Schaft und sogar die Bolzenkugel selbst.

In der Regel sind Körperteile mit großem Durchmesser durch Stehbolzen miteinander verbunden.

Pipeline-Verbindung

Es kann auf drei völlig traditionelle Weise durchgeführt werden:

1. Gefädelt Kupplungen mit großem Durchmesser sind jedoch nicht sehr beliebt, da das Gewinde schwer abzudichten und festzuziehen ist.
2. Durch schweißen Die Länge der Düsen zum Schweißen und eine erhebliche Masse des Ventilkörpers erlauben keine gefährliche Überhitzung der Polymersiegel während des Schweißens.
3. Flansche Sie ermöglichen eine schnelle Montage und Demontage des Krans.

Der Flanschkugelhahn DN 100 kann wiederum zu zwei Unterkategorien gehören. Im Allgemeinen entsprechen die Einbaumaße des Flanschkugelhahns DN 100 genau den Einbaumaßen des Stahlventils 30s33nzh, wodurch ein Austausch ohne Verschweißen der Rohre möglich ist.

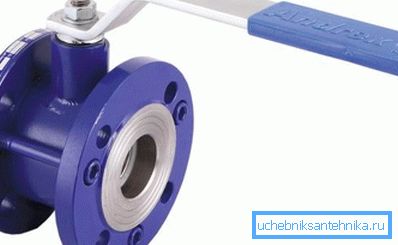

Beim Einbau neuer Rohrleitungen werden jedoch kürzere, sogenannte Zwischenflanschventile verwendet.

Verschlussverschluss

Bei kleinen Rohrdurchmessern wird die Abdichtung der Kugel durch einfaches Drücken der Sitze bei der Montage des Körpers sichergestellt.

Bei größeren Torgrößen werden jedoch einige weitere Lösungen verwendet.

1. Die Kugel wird zwischen den Sitzen mit einem kleinen Spalt installiert. Sie wird durch den Druck des Arbeitsmediums gegen den gewünschten Sattel gedrückt.
2. Der Sattel besteht aus einer federbelasteten Tellerfeder, die auch bei etwas Verschleiß des Fluorkunststoffs oder Teflons die notwendige Anpresskraft bereitstellt.

Montage

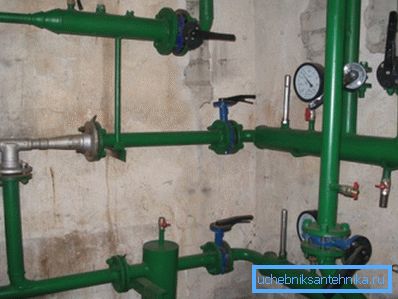

Es wird in jeder Arbeitsposition ausgeführt. Die einzige Einschränkung ist eine bequeme Position des Griffs oder des Getriebes. Die Richtung des Wasserflusses ist irrelevant, was durch das Fehlen eines Pfeils am Körper deutlich wird.

Vergleich mit Alternativen

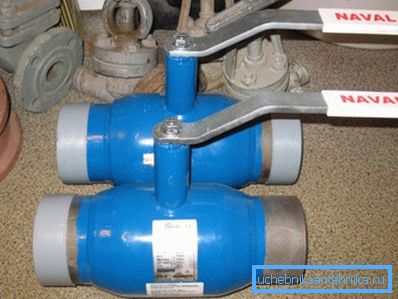

Wie sieht das Kugelflanschventil DU100 vor dem Hintergrund eines Flanschschraubenventils und eines Schieberventils gleicher Größe aus? Welche Art von Ventilen sollte ich wählen?

Vergleichen wir sie auf verschiedene Weise.

Hydraulischer Widerstand

1. Der Kugelhahn mit vollem Durchgang hat fast keinen Widerstand gegen die Bewegung des Stromes: er enthält keine Windungen und Durchmesserübergänge.
2. Das Ventil ist in dieser Hinsicht dem Kugelventil etwas unterlegen. Erhöht sind alle Wangen und der Keil teilweise im Bach. Außerdem sind Durchmesserübergänge zwischen Spiegeln vorhanden, die die Strömung turbulent machen.
3. Schraubenventil - ein klarer Außenseiter. Wicklungen des Körpers und ein relativ kleines Loch im Sattel verursachen nach diesem Element des Absperrventils einen Druckabfall.

Installation

1. Wie bereits erwähnt, erlaubt das Installationshandbuch für einen Kugelhahn keine Freiheiten. Er kann in jeder Position und in jeder Richtung des Wasserflusses arbeiten.

1. Das Ventil ist nicht wünschenswert, um nur das Lenkrad unten zu montieren. Dies macht die Stopfbuchse äußerst unangenehm.
2. Das Ventil muss zusätzlich so eingebaut werden, dass das Arbeitsmedium von unten auf das Ventil drückt. Ansonsten ist das Ventil nach einiger Zeit unvermeidlich.

Übrigens: Beim Abreißen des Ventils mit einem Gegenstrom geht ein hydraulischer Stoß einher, der durch die Rohrleitung einer Hochdruckfront fließt. Zu den Folgen gehören Trennungen an Fittings und Gewinden, Risse an flexiblen Verbindungen, Brüche entlang der Nähte von elektrisch geschweißten Rohren und zerrissene Kühlerstecker.

Service

1. Im Falle eines Kugelhahns ist es das Anziehen der Mutter an der Schaftdichtung nach mehreren hundert Öffnungs- und Schließzyklen.
2. Das Schraubenventil muss regelmäßig (auch im Leerlauf) mit der Stopfbuchse gefüllt und (manchmal) die Dichtung ersetzt werden.

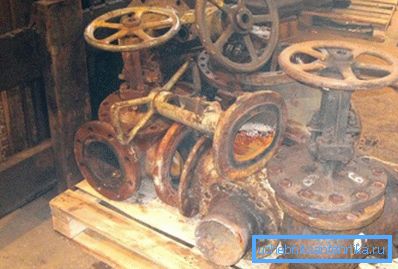

3. Im Falle eines Ventils wird die periodische Packung der Stopfbuchse durch die Notwendigkeit ergänzt, überwachsene Ablagerungen von Wangen und Spiegeln zu schleifen.

Schlussfolgerungen

Sie sind ziemlich offensichtlich: Die Kugelhähne in modernen Ventilen haben keine ernsthaften Konkurrenten. Eine Ausnahme können nur Produkte für besondere Bedingungen sein (hohe Temperaturen, korrosive Medien usw.).

Das Video in diesem Artikel bietet dem Leser traditionell zusätzliche Materialien. Erfolge!
