Zollrohr - umrechnung in metrisches kalkül

Für viele Menschen ist das metrische System eher als das Inch-System bekannter und bekannter. Es ist natürlich nicht so schwierig, Zentimeter in Zoll umzuwandeln, aber bei der Bezeichnung der Rohrgröße gibt es viele Feinheiten. Aus diesem Grund "schweben" viele Anfänger Klempner bei der Auswahl offen und können einen schwerwiegenden Fehler begehen.

Was ist ein Zollrohr?

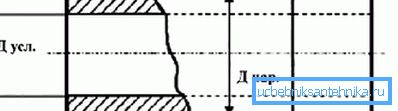

Der wichtigste Parameter ist der Innendurchmesser, allerdings häufiger bei der Wahl des Nenndurchmessers (DN), also der Größe des Lumens. Die Bandbreite hängt davon ab.

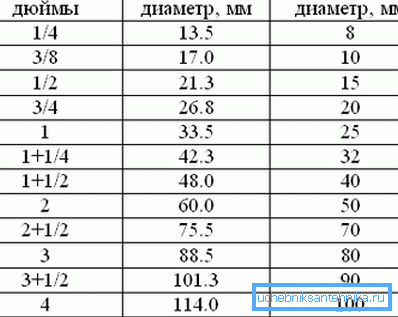

Ein typischer Zoll ist 25,4 mm, aber im Sanitärbereich funktioniert diese Regel auf den ersten Blick nicht. Beispielsweise beträgt der Außendurchmesser eines Zoll-Rohrs in mm 33,5 mm (der Wert wird für den VGP der Rohrleitung angegeben). Ein gewöhnlicher Mensch in einer solchen Situation könnte denken, dass sich ein Fehler in seine Berechnungen eingeschlichen hat.

Die Sache ist, dass Sie nicht nach außen, sondern auf der DV navigieren müssen, aber in diesem Fall gibt es keine exakte Übereinstimmung von 25,4 mm. Somit entspricht der Zollabstand einem DN von 25,0 mm, und bei der DV kann die Spreizung noch größer sein. In den Anweisungen für die Bauarbeiten wird kaum erwähnt, wie schwierig es ist, Maßeinheiten umzurechnen, so dass Sie leicht verwechselt werden können.

Für ein leichtes VGP beträgt das Dvn-Rohr 27,9 mm, für ein gewöhnliches Rohr - 26,4 und für ein verstärktes Rohr - 25,5 der Grund für diese Abweichung in der Wandstärke. Wenn sich eine Person in einer solchen Situation auf den DN konzentriert, wird sie höchstwahrscheinlich bei einer Variante von 26,8 mm aufhören, und entspricht diese Größe bereits? Zoll kann der Preis eines solchen Fehlers erheblich sein.

Beachten Sie! Selbst ein scheinbar unbedeutender Abwärtsfehler wirkt sich stark auf die Kapazität und den Druck im System aus. Dies kann die Haltbarkeit beeinträchtigen.

Rohrgrößen aus verschiedenen Materialien

Die Umwandlung von Zollrohren in metrische Werte ist besonders wichtig, wenn mit verschiedenen Materialien gearbeitet wird. Zum Beispiel, wenn ein Abschnitt einer Metall- und Kunststoffrohrleitung angeschlossen werden muss. In diesem Fall muss nicht nur Dv, sondern auch Dn berücksichtigt werden. Andernfalls wird die Dichtheit der Rohrverbindung nicht erreicht.

Stahlrohre

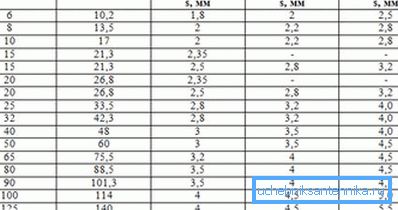

Bei der Arbeit ist auch die Produktionsmethode wichtig, deren Größe davon abhängt. Der Größenbereich von AIV (GOST 3262-75) reicht von 6 bis 150 mm (Du).

Die Materialstärke variiert je nach Ausführung

• In einer leichten VGP-Pipeline variiert die Dicke im Bereich von 1,8 bis 4,0 mm. Dementsprechend beträgt der Innendurchmesser des Inch-Rohrs 25 mm und der Außendurchmesser in diesem Beispiel 33,5 mm.
• Bei einer gewöhnlichen Version kann die Wand eine Dicke von 2,0 - 4,5 mm haben;
• verstärkte Version hat eine noch größere Dicke (2,5 - 5,5 mm).

Es ist möglich, solche Pipelines wie folgt auszuwählen:

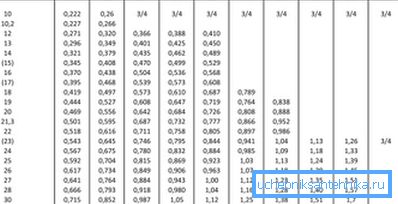

• Elektrogeschweißt (GOST 10704-91). Es unterscheidet sich von VGP durch einen etwas kleineren DN mit gleichem DN. Zum Beispiel sind die Abmessungen eines halben Zoll Rohrs gleich: DN - 15 und DN - 20 mm (für VGP beträgt dieser Parameter 21,3 mm);

• Nahtlos (warmgewalzte Produkte, GOST 8372-78). Die Größe unterscheidet sich nicht vom Elektroschweißen, der maximale Durchmesser beträgt 1200 mm.

Es ist ersichtlich, dass das Dn selbst bei einem kleinen Durchmesser ziemlich unterschiedlich sein kann. Im Beispiel ergibt selbst ein halbes Inch-Rohr in mm einen Unterschied von 1,3 mm beim Vergleich von AIV und einer nahtlosen Pipeline.

Kunststoffleitungen

Bei der Installation von Sanitär- und Heizungssystemen mit eigenen Händen wird häufig Polypropylen verwendet. Die Hauptschwierigkeit besteht in diesem Fall darin, die unterschiedliche Wandstärke in Abhängigkeit vom Zweck des Systems zu berücksichtigen. (Siehe auch den Artikel Sanitärrohre in der Wohnung: Merkmale.)

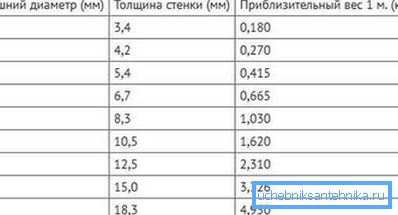

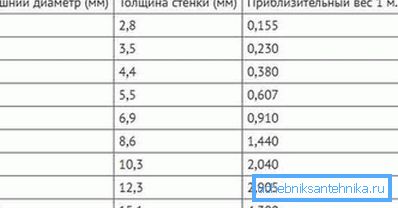

Zum Beispiel kann PN10 für die Kaltwasserversorgung verwendet werden, die minimale Wandstärke beträgt in diesem Fall 1,9 mm für Dn 20. Aber PN20 und PN25 können auch für die Warmwasserversorgung verwendet werden. Daher erhöht sich die Wandstärke bei gleicher Größe auf 3,4 mm .

Bei der Auswahl einer bestimmten Größe ist es wichtig, den Du (den Durchschnittswert des Lumens) und die tatsächliche Innengröße, die je nach Wandbreite unterschiedlich ist, nicht zu verwechseln. Es ist bequemer, diese Subtilität an einem konkreten Beispiel zu betrachten.

Die Abmessungen von Zollrohren in mm sehen folgendermaßen aus: DN - 25 und DN - 32 mm, jetzt definieren wir den Wert von Dv für jede Klasse:

• für PN10 mit einer Wand von 3,0 ist Dvn 26,0 mm;

• aber für PN20 Dvn auf 21,2 mm reduziert.

Beachten Sie! Solche Abweichungen in den Werten von DWs sind im Prinzip nicht besonders wichtig, wenn das System "von Grund auf" montiert wird und alle Elemente sofort gekauft werden. Es ist viel wichtiger, dies zu berücksichtigen, wenn Rohre aus verschiedenen Materialien, z. B. Stahl und Polypropylen, angedockt werden müssen.

Kunststoff aus Metall

In den letzten Jahren hat dieses Material die Fans etwas verloren, wird aber trotzdem verwendet. Wie bei Polypropylen müssen Sie sich ausschließlich auf den Außendurchmesser (DN) konzentrieren.

Zum Beispiel beträgt der Durchmesser eines halben Zoll Rohrs laut Hersteller 16 mm. Um die Innengröße zu bestimmen, müssen Sie die Wandstärke kennen (in diesem Beispiel beträgt sie 2,0 mm). Dwn beträgt also 12,0 mm.

Kupfer

Im Fall von Kupfer ist alles ziemlich einfach, obwohl das Problem bei der Umrechnung von Werten, wie viel in Millimeter sein wird, weiterhin beliebt ist.

Denken Sie daran, dass Sie einige Regeln für die Kennzeichnung benötigen:

• Zollrohrabmessungen werden ausschließlich zur Bestimmung der Außenabmessungen verwendet.;

• Wenn das Aufnahmeformat etwas anders ist, z. B. 14/1 oder 14/12, werden diese Abmessungen bereits in Millimeter angegeben.. Die erste Option gibt das Dn und die Breite der Wand an und die zweite - die Durchmesserwerte. Weitere Informationen zu Standardgrößen finden Sie in GOST 617-2006.

Beachten Sie! Wenn Elemente aus unterschiedlichen Materialien verbunden werden, ist es unwahrscheinlich, dass sie ihre Größe genau anpassen können. Um eine feste Verbindung zu gewährleisten, werden in der Regel spezielle Adapter verwendet, die den Übergang von metrischen zu Zollabmessungen berücksichtigen.

Zusammenfassend

Es wird behauptet, dass es sich beim Sanitär-Zoll um eine "spezielle" Maßeinheit handelt, die sich von den üblichen 25,4 mm unterscheidet. In der Tat ist dies nicht der Fall, und die Hauptverwirrung ergibt sich aus der Tatsache, dass die Leute nicht wissen, in welchen Fällen das Äußere angezeigt wird und in welchen Fällen - Dvn.

Fügt nicht Klarheit und das Konzept von Du hinzu, das sich leicht vom Zoll-Äquivalent unterscheidet. Die im Artikel angegebenen Beispiele für die Mengenumrechnung ermöglichen ein Verständnis dieser relativ einfachen Frage.

Das Video in diesem Artikel zeigt ein Beispiel für das Verbinden von Rohren aus verschiedenen Materialien.
