Ziegelkaminrohr: wir verstehen die bautechnik
Trotz technologischer Fortschritte kann kein Kaminofen, Heizkessel oder Kamin auf einen Kamin verzichten, wo Kohle, Holz oder Gas als Brennstoff verwendet werden. Ja, sie sind in ihrer Konstruktion kompliziert geworden, sodass sie keine Angst vor Korrosion, Kondensat und Rußablagerungen haben. In diesem Artikel wird beschrieben, wie ein herkömmlicher Ziegel-Kaminrohr hergestellt wird, der von frühester Kindheit an bekannt ist.
Ein Bauboom im Landhausbau hat buchstäblich das gesamte Land erfasst und gleichzeitig hat sich das Interesse an Kaminen und Öfen wiederbelebt. Viele versuchen, Heizgeräte in Häusern nach den alten Kanonen nachzubilden, obwohl dies heute ziemlich schwierig ist.
Leider kann man heutzutage nicht so oft jemanden finden, der Ziegelkamine herstellen kann, weshalb wir jetzt darüber sprechen, wie man einen solchen Schornstein in seinem eigenen Haus herstellt, dessen Preis das Familienbudget nicht erreicht.
Gerät
Bevor Sie ein Unternehmen gründen, müssen Sie allgemein wissen, mit was wir zu tun haben. Welche Elemente sollten in unserem Fall die Rohre für einen Ziegelofen sein? Man sollte sofort sagen, dass es nicht ganz richtig ist anzunehmen, dass es genügt, ein rechteckiges Rohr zu falten.
| Düsenrohr | Das Design steht ganz am Anfang und wird direkt am Ofen installiert. Es kann mit einem Riegel ausgestattet werden, besteht aus 5-6 Reihen. |
| Hals Flusen | Die Verbreiterung erfolgt so, dass sich der Querschnitt des Hauptkanals des Schornsteins nicht ändert. |
| Schneiden | Mit eigenen Händen in mehreren Reihen ausgelegt. Sie können den äußeren Teil des Rohrs erweitern. |
| Riser | Es ist auf dem Dachboden ausgebildet und ist normalerweise ein gerader Teil des Kamins, der sich dem Dach nähert. |
| Otter | Ausdehnung am Rohr allseitig ab 100 mm. So können Sie den Dachboden vor Regen und Schnee schützen, die durch die Risse dringen können. Andernfalls zerstört die Feuchtigkeit die Dachtragkonstruktionen allmählich. |
| Schlauchhals | Befindet sich oberhalb des Otters und ist ein flacher Bereich. |
| Kamin oben | Erweitertes Außenmauerwerk. Um das Innere des Kamins zu schützen, können Sie eine Metallkappe oder -schaufel installieren. Sie können die Traktion in der Rohrleitung deutlich erhöhen, wenn Sie sie richtig auswählen. |
Tipp: Das Verlegen von Ziegelrohren erfolgt so, dass der Innendurchmesser auf seiner gesamten Länge gleich ist.
Mauerwerksprozess
Nachdem wir die Hauptbestandteile unseres zukünftigen Designs kennen gelernt haben, ist es an der Zeit, den Hauptteil der Arbeit zu beginnen. Bereiten Sie alle notwendigen Werkzeuge und Materialien vor.
Zeichnung

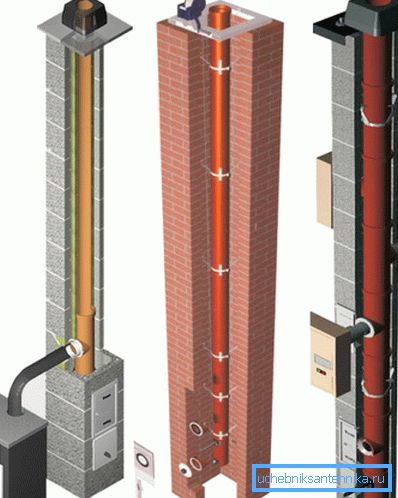

Heute werden wir die Standardversion des Schornsteins demontieren, obwohl es genügend andere Optionen gibt. In diesem Fall eignet es sich jedoch nicht nur für den Ofen, sondern auch für den Kamin. Wenn Sie ein Metallrohr aus einer speziellen Legierung in ein Metallrohr einbauen, kann es leicht in einen Schornstein für einen Kessel umgewandelt werden, der Gas für die Arbeit verwendet.
Tipp: Fischotter und Flusen können unterschiedlich eingesetzt werden. Dies hängt von der Neigung des Daches und der Position des Schornsteins relativ zum letzteren ab.
Vergessen Sie nicht, dass die Dicke der Nähte in der Verlegung direkt die Größe des Kanals beeinflusst.
Beginnen Sie mit der Verlegung mit einem Greifrohr und achten Sie dabei streng auf Ziegelverband. Es sollte keine Überlappung von ungefähr 5-6 Reihen erreichen. (Siehe auch den Artikel Die Pfeife für den Ofen: Merkmale.)
Bilden Sie den Ausschnitt und die Steigleitung
Führen Sie den Hals des Schneidens durch.
In den folgenden Anweisungen erfahren Sie, wie Sie es richtig machen:
- Verwenden Sie zum Erstellen eines Rauchkanals 5 Steine, seine innere Größe beträgt 270x140 mm, äußere 450x590 mm, dank der Einsätze von Hälften und Viertel von Ziegeln.
Tipp: Legen Sie Ziegelplatten in den Kanal ein, um die Gesamtabmessungen zu erhalten.
- Die dritte Reihe des Mauerwerks sollte 650 x 510 mm betragen. Es sollte auch innerhalb der Ziegelplatten haben, ihre Dicke beträgt etwa 60 mm. Wenn Sie von innen schauen, werden Sie feststellen, dass der Schnitt die notwendige Form angenommen hat.
- Die Größe der nächsten Reihe beträgt 710 x 570 mm, In ihr sind Ziegelsteine mit einer Dicke von bis zu 100 mm einzusetzen.
- Legen Sie die 5. und 6. Reihe mit einem Ziegelstein aus, ohne zu vergessen, den Verband streng einzuhalten.
Tipp: Bei Bedarf können Sie oben schneiden, indem Sie eine weitere Reihe unter die darunter liegende Verlegung legen.
Machen Sie ein Loch in das Dach, damit Sie die Steigleitung herausnehmen können. Bring ihn durch das Dach. Die restlichen Arbeiten werden direkt auf dem Dach ausgeführt.
Hier sollte das Verlegen der Steigleitung fortgesetzt werden, wobei das Abrichten der Ziegel sorgfältig zu beobachten ist und über 1-2 Ziegelreihen oberhalb des Daches erfolgt.
Otter
Sie müssen neun Reihen anlegen, wobei der Außendurchmesser jeweils um ein Viertel größer sein sollte als der vorherige.
Vergessen Sie bei der Arbeit nicht die Einhaltung der Innenmaße des Rauchkanals, d. Nehmen Sie die Ziegelplatten so auf, dass sie sich nicht verjüngen oder ausdehnen.
- Nach dem Verlegen der ersten beiden Reihen haben Sie eine vordere Leiste, an den Kanten ändert sich die Größe nicht.
- Ziehen Sie im dritten Schritt die Steine heraus, vergrößern Sie die Breite des Otters und drehen Sie die Vorderkante leicht an den Seiten der Struktur.
- Erhöhen Sie in der vierten Reihe die Länge der Seitennasen.
- Die 5. und 6. Reihe sollten schließlich die Lücke zwischen Dach und Schornstein schließen, indem die Seitenvorsprünge verlängert werden.
- 7. Reihe - Abschluss der Verlegung der Seitenvorsprünge.
- 8. und 9. Reihe - vierter Vorsprung: Vergessen Sie nicht, das Mauerwerk zu verbinden und wählen Sie die Ziegelplatten für den Rauchkanal richtig aus.
Hals und Spitze legen
Die 10. Reihe bildet den Hals des Kamins. Seine Größe steht in direktem Verhältnis zu seiner Höhe.
Tipp: Vergessen Sie nicht, alle Anforderungen und Normen für die Gerätehöhe des Rohrs über dem Dach einzuhalten, da dies die Leistung des Kamins und des Ofens direkt beeinflusst.
Machen Sie die Spitze nach der Bildung des Halses. Die Arbeit unterscheidet sich nicht von der Fuzzy-Verlegung, so dass ein Großteil der Arbeit für Sie nicht sein wird. Danach nehmen Sie eine Kappe oder ein Fliegengitter auf und montieren Sie es.
Fazit
Die Entfernung von Abgasen von Öfen, Kaminen oder Kesseln ist ein wichtiger Schritt bei der Bereitstellung von Hauswärme. In diesem Fall sollten Sie sich an die Anforderungen und Vorschriften halten, um ein sicheres Zusammenwirken mit dem Heizgerät zu gewährleisten. (Siehe auch den Artikel Abwasser in der Hütte: Merkmale.)
Dieser Artikel hat den Standardziegelkamin überprüft, der heute in vielen privaten Cottages zu finden ist. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
