Wo und wie wird das 325mm rohr verwendet?
Gemäß der Fertigungstechnologie kann das Stahlrohr 325 mit einer Wandstärke von 6 mm, 8 mm und 10 mm (Stahlsorte 17G1S) geschweißt oder nahtlos sein - die Wahl des Materials hängt vom beabsichtigten Innendruck ab. Bei Spiralnahtrohren ist eine geringe Wandstärke charakteristisch, wohingegen bei nahtlosen Rohren nur eine dicke Wand möglich ist (GOST 20295-85).
Wir werden im Folgenden einige der Eigenschaften eines solchen Baumaterials besprechen und Ihnen auch das thematische Video in diesem Artikel zeigen.
Allgemeine Bekanntschaft
Hinweis Stahlrohre aus Stahl 325 werden am häufigsten für Heizungsanlagen, Wasserleitungen, Öl- und Gasleitungen verwendet und können unterirdisch, am Boden und in der Luft installiert werden. Außerdem kann das verwendete Material als Hülle für Betonpfähle oder vertikale Stützen für Entwässerungssysteme, Werbetafeln usw. verwendet werden.
Dienstleistungen zum Verkauf
- Um die Lebensdauer zu erhöhen, bieten Herstellerfabriken, die Hersteller verkaufen, einen solchen Service wie die Isolierung einer Stahlrohrleitung. Dies erhöht nicht nur die Lebensdauer, sondern sorgt auch für die Sicherheit, die - je nach Anweisung - einen wichtigen Konstruktionsfaktor darstellt.
- Zement-Sand-Beschichtung (CPP) kann als äußeres Isolationsmaterial für T-Stücke, Ellbogen und die gesamte Autobahn dienen.
- Darüber hinaus kann es sich um eine innere Zementsandisolierung (CRI) für T-Stücke und Niederlassungen handeln, und die gesamte Rohrleitung kann insgesamt als Zementsandbeschichtung dienen.
- Und schließlich eine hoch verstärkte Isolierung (VUS), die aus drei Schichten besteht und Öl- und Gaspipelines vor Korrosion und mechanischer Beschädigung schützt. Natürlich ist der Preis des MAS der höchste Preis.
- Die Abschrägung des Endteils (Abschrägung) wird durch Schneiden um 45 ° erreicht, obwohl es je nach ergonomischem, technischem oder dekorativem Zweck einen unterschiedlichen Winkel haben kann, und es kann sowohl neue als auch geschraubte Rohre sein Es ist in drei Kategorien unterteilt: Gas-Sauerstoff, Luft-Plasma und mechanisches Schneiden.
- Am gebräuchlichsten, aber auch am teuersten ist das mechanische Verfahren, das in Rohranlagen auf speziellen Geräten durchgeführt wird.
- In der Praxis wird jedoch die Gas-Sauerstoff- und Luft-Plasma-Methode verwendet. Das heißt, direkt am Aufstellungsort. Diese Methode wird normalerweise für konstruktive Änderungen in Projekten und Zeitmangel verwendet. Diese Art der Arbeit mit eigenen Händen kann nur von einem hochqualifizierten Schweißer ausgeführt werden.
Andere Eigenschaften
| Durchmesser (mm) | Wandstärke (mm) | GOST | Stahlqualität | Länge von-bis (m) |
| 325 | 8 | 8732-78 | 20 | 7-11 |
| 325 | 10 | 8732-78 | 20 | 8-12 |
| 325 | 12 | 8732-78 | 20 | 8-12 |
| 325 | 14 | 8732-78 | 20 | 8-10 |
| 325 | 16 | 8732-78 | 20 | 7-11 |
| 325 | 18 | 8732-78 | 20 | 7-9 |
| 325 | 20 | 8732-78 | 20 | 7-9 |
| 325 | 22 | 8732-78 | 20 | - |
| 325 | 24 | 8732-78 | 20 | 7-9 |
| 325 | 25 | 8732-78 | 20 | 7-11 |
| 325 | 26 | 8732-78 | 20 | - |
| 325 | 28 | 8732-78 | 20 | - |
| 325 | 30 | 8732-78 | 20 | 7-9 |
| 325 | 34 | 8732-78 | 20 | 6-9 |
| 325 | 35 | 8732-78 | 20 | - |
| 325 | 36 | 8732-78 | 20 | - |
| 325 | 38 | 8732-78 | 20 | 5-7 |
| 325 | 42 | 8732-78 | 20 | 5-7 |
| 325 | 45 | 8732-78 | 20 | 5-6 |
| 325 | 48 | 8732-78 | 20 | 6-7 |
| 325 | 50 | 8732-78 | 20 | 5-7 |
Warmgewalztes nahtloses Rohr

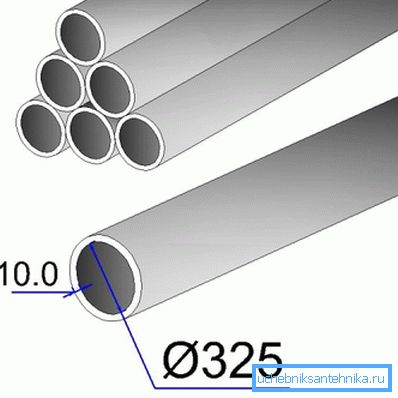

Hinweis Um das Gewicht eines Rohrs 325x6 oder das Gewicht eines Rohrs 325x8 (und anderer) zu bestimmen, müssen Sie die Masse eines laufenden Meters mit seiner Länge multiplizieren.
| Wandstärke (mm) | 6 | 7 | 8 | 9 | 10 | 12 |
| Die Masse des laufenden Meters des 325. Rohrs | 47,2 | 54,9 | 62,54 | 70.14 | 77,68 | 92.63 |
| Anzahl Meter pro Tonne Material | 21.19 | 18,25 | 15,99 | 14.26 | 12.87 | 10.8 |
Massentabelle pro Meter
Hinweis Ein anderes Gewicht des Rohrs 325-8 mm hängt davon ab, ob es sich um eine neue, restaurierte oder alte Instanz handelt. Der Unterschied ist natürlich unbedeutend und beeinflusst die technischen Bedingungen nicht, ist es aber dennoch.
Kaltwalzen

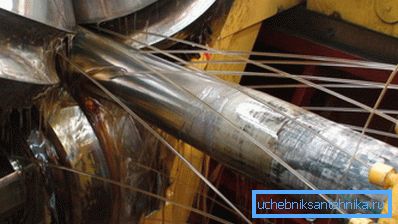

Das Kaltwalzen von Rohren wird auf einer einzigartigen Mühle des Pilgers vom Typ KPTR 350-8 durchgeführt - dies ist für nahtlose kaltgewalzte Produkte mit einem Außendurchmesser von 140 mm bis 325 mm. Für die Produktion werden Edelstahl, Kohlenstoff und legierter Stahl mit einer bestimmten Zugfestigkeit von 1000 MPa verwendet, gemessen im kalten Zustand des Metalls (hier erfahren Sie, wie die Rohre lackiert werden).
Es ist ganz natürlich, dass Produkte, die auf einer Präzisionsmühle gewalzt werden, extrem genaue geometrische Parameter und gleiche Wandstärken haben. Dies gilt auch für die Qualität der Legierung.
Die Herstellung von Rohren auf Präzisionsmaschinen ermöglicht den Einsatz solcher Produkte nicht nur für den Transport verschiedener Flüssigkeiten und Gase, sondern auch in der chemischen Industrie, im Schiffbau und sogar in der Luft- und Raumfahrttechnik. HLTR 350-8 hat eine Flächenlast von Zuschnitten, die mit einem Kantenanschlag der Verformungszone zugeführt werden. Der Antrieb befindet sich vorne in Rechts- oder Linksausführung.
Die Gesamtzusammensetzung der Walzausrüstung umfasst eine ganze Reihe von Maschinen, die für den Betriebsprozess verantwortlich sind. Dazu gehören ein Dreiwalzenständer und ein Antrieb für seine Bewegung, Ausrüstung für den Vorschubbereich durch Hebelumschaltung, eine Zwischen- und Frontkassette, ein Tisch zum Laden und ein anderer zum Aufnehmen von Fertigprodukten, Vorrichtungen zum Sammeln und Zuführen von Schmieröl und eine Vorrichtung zum Schutz.
Für runde Rohre und eine qualitativ hochwertige Produktion wird ein Dreiwalzengerüst benötigt, das die lackierte Oberfläche des Werkstücks am Ausgang senkt. Eine solche Vorrichtung besteht aus einem kraftbeweglichen Rahmen, der für die Walzkraft und dessen Kalibrierung ausgelegt ist, sowie aus einer beweglichen Kassette, auf der Arbeitswalzen angeordnet sind.
Schmiermittelkühlmittel (Kühlmittel) wird von den Düsen an den Sprühgeräten, die sich auf beiden Seiten des Käfigs befinden, in die Verformungszone gefördert.
Der Vorschubmechanismus ist für eine gepulste Bewegung des Rohrs während des Durchlaufs der Kassette während des Öffnens der Rollen ausgelegt. Die gepulste Zuführung des bearbeiteten Materials sowie die Entnahme der Kartusche erfolgt über einen Servoantrieb, wobei die Betriebsart durch die elektrische Steuerung eingestellt wird.
| Nr. P / p | Bedeutung | Maßeinheit | Parameter |
| 1 | Maximaler Außendurchmesser des Werkstücks mit plus Toleranzen, nicht mehr als | mm | 360 |
| 2 | Werkstückdicke | mm | 5-40 |
| 3 | Werkstücklänge | m | 2,5-8 |
| 4 | Toleranz des Außendurchmessers des Werkstücks | mm | ± 1,0 |
| 5 | Die Toleranz der Wandstärke des Werkstücks nicht mehr | % | ± 12,5 |
| 6 | Bulge Billet | mm / m | 2 |
| 7 | Außendurchmesser des fertigen Rohres | mm | 140-325 |
| 8 | Fertige Rohrwandstärke | mm | 3-32 |
| 9 | Maximale Länge des fertigen Rohrs | m | 25 |
| 10 | Oberflächengüte Ra fertiges Rohr | um | 0,8 |
| 11 | Die Toleranz der Wandstärke des fertigen Rohres beträgt bei Reduzierung der Wandstärke mindestens 50%, nicht mehr | % | ± 6,0 |
| 12 | Die Toleranz des Außendurchmessers des fertigen Rohrs | mm | ± 0,7 |
| % | ± 0,2-0,3 | ||
| 13 | Krafthublänge | mm | 1600-1700 |
| Die Länge der Arbeitskassette | 1100 | ||
| 14 | Rolling Kaliber Arbeitsbereich | mm | 950 |
| 15 | Maximale Kistengeschwindigkeit | zwei lauf / min | 45 |
| 15.1 | Geschwindigkeit der Kiste | zwei lauf / min | 30 |
| 16 | Vorschub | mm | 2-25 |
| 17 | Anzahl der Feeds pro Zyklus | 2 | |
| 18 | Drehwinkel nicht mehr | ° | 35 |
Technische Eigenschaften von kaltgewalzt
Fazit
Zusammenfassend können wir nur sagen, dass wir nur die allgemeinen Eigenschaften der 325. Rohre angegeben haben und kurz, allgemein gesagt, nur über die Kaltwalzmethode als eine der genauesten Methoden sagten. Sie können jedoch immer ein Material wählen, das auf eine andere Weise hergestellt wurde, wenn Sie keine hohe Genauigkeit benötigen (siehe auch Artikel Drucklose Rohre - wir untersuchen alle Typen und ihre Merkmale).
