Wir installieren propylenrohre: arbeitsprinzipien

Zu Beginn des 20. Jahrhunderts wurden Propylenrohre für die Heizung sowie die Kalt- und Warmwasserversorgung dank einer Reihe technischer und technologischer Vorteile sehr beliebt. Die Industrie stellt verschiedene Arten solcher Materialien her, die sich hauptsächlich in ihrer Fähigkeit unterscheiden, der einen oder anderen Wassertemperatur in einem konstanten Modus zu widerstehen.

Im Folgenden werden wir diese Unterschiede verstehen, die Bearbeitungsregeln kennen lernen und in diesem Artikel eine thematische Demonstration des Videos sehen.

Heizung und Heizung aus Polypropylen

Hinweis Es ist zu beachten, dass die sogenannten Propylenrohre aus Polypropylen bestehen und in der Dokumentation häufig mit der russischen Abkürzung PP oder englischer PPR bezeichnet werden.

Sorten von Material

Kurze technische Eigenschaften von Propylenrohren

• Zunächst ist zu beachten, dass Propylenrohre unterschiedliche Abschnitte aufweisen können, die zwischen 20 mm und 125 mm liegen. Diese Zahl wirkt sich jeweils auf den Innendurchmesser aus, so dass sie immer in Abhängigkeit von der Durchgängigkeit ausgewählt werden können. Außerdem werden die Produkte gemäß dem Temperaturbereich verteilt, wie aus der obigen Tabelle ersichtlich, und der hauptsächliche limitierende Faktor ist hier weniger die Dicke der Wände als die Verstärkungsschicht aus Aluminiumfolie oder Glasfaser.

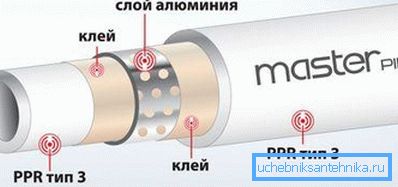

• Die Wand aus Propylen kann fest sein, kann aber verstärkt werden, nur die zweite Option kann auf verschiedene Arten ausgeführt werden. Das heißt, die Folie kann sich in der Mitte der Schicht befinden, wie dies normalerweise bei RN20 der Fall ist, sie kann jedoch näher an der Oberfläche sein, wie bei RN. In diesem Fall ist der Unterschied nicht nur in Bezug auf Temperatur und Druck möglich, sondern auch auf den Verkaufspreis des Produkts - immer RN25 mehr wert.

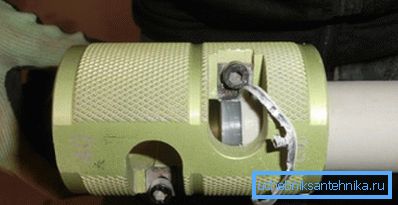

• In der Regel ist RN25 etwas dicker als RN10, RN16 und RN20, und wenn das Ende des PPR in die heiße Düse eines elektrischen Lötkolbens eintritt, liegt die Aluminiumfolienschicht frei - ihr Durchmesser stimmt mit dem Innendurchmesser der Düse überein. Beim Andocken erfordert die Anweisung, dass die Haftung bei homogenen Materialien erfolgt, d. H. Bei PP. Daher muss die Folie gereinigt werden. Mit einem Messer ist dies etwas schwierig. Für ein solches Abisolieren wird ein spezieller Rasierer mit dem erforderlichen Durchmesser verwendet, der sowohl die oberste Schicht aus Polypropylen als auch die Aluminiumfolie entfernt. Danach können Sie mit dem Schweißen beginnen.

Schweißen von Polypropylen

Hinweis Im großen und ganzen entscheiden Sie selbst, was Sie für die Wasserversorgung - Propylen- oder Metallkunststoffrohre - verwenden sollen. Ihre technischen Eigenschaften sind in etwa gleich. Metallbasierte Laminate weisen jedoch einen erheblichen Schwachpunkt auf. Dies sind Metallfittings für Rohre, die wie jedes Metall eine wesentlich geringere Betriebsressource als alle Polymere besitzen.

Zuallererst benötigen Sie einen Lötkolben für die Arbeit, und wenn Sie in Ihrer Wohnung (Haus) mit eigenen Händen sanieren oder heizen, ist die Leistung des Werkzeugs für Sie nicht wichtig - selbst das schwächste Gerät heizt sich auf bis zu 300 ° C auf, und Sie benötigen nur 270 -280 ° C

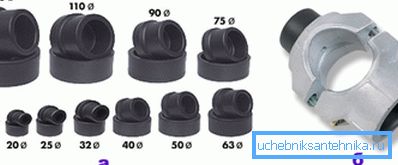

Es gibt drei Arten von Lötkolben - Xiphoid, wie in der oberen Fotografie, Molotochiiform und Spirale - für die ersten beiden Arten werden Paardüsen und für die Stange ungepaart verwendet, was jedoch die Schweißverfahrenstechnik überhaupt nicht beeinflusst.

PPR-Schweißspitzen bestehen aus einer Aluminiumlegierung (wenn Gold und Silber nicht berücksichtigt werden, kann AL als das wärmeleitendste Metall der Erde bezeichnet werden), sie können jedoch auch mit Teflon beschichtet werden. Mit einer solchen Beschichtung haften Propylenrohre und Formstücke nicht an heißem Metall. Daher ist der Schweißprozess einfacher und die Anzahl unangenehmer Gerüche wird erheblich reduziert.

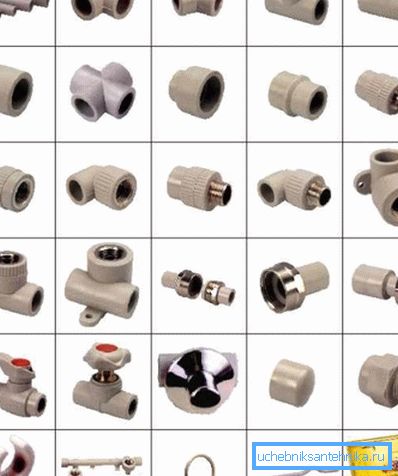

Das Andocken erfolgt mit Beschlägen, bei denen es sich um Kupplungen mit Winkeln von 32 °, 45 ° handelt. und 90 °, T-Stücke, Reduzierungen, Konturen (kurze bogenförmige Rohre zum Ausgleich von Schnittpunkten), Reduzierungen und Stopfen.

Es gibt auch Gewindearmaturen (zum Umschalten auf Metall) und Kugelhähne aus PP, die viel rentabler sind als Messing und darüber hinaus siluminös, da die Lebensdauer von Polypropylen nicht mit dem Metall vergleichbar ist - es ist um einige Größenordnungen höher.

Tabelle der Schweißparameter für Polypropylen

Um die Propylenrohre zuverlässig miteinander zu verbinden, ist es während der Lötarbeiten sehr wichtig, die in der obigen Tabelle angegebenen Parameter einzuhalten. Für den häufigsten Querschnitt von 20 mm sollte das Rohr beispielsweise 14–17 mm in das Formstück passen, es 5–6 Sekunden lang in einer heißen Düse halten und nach 2–3 Minuten zum Andocken.

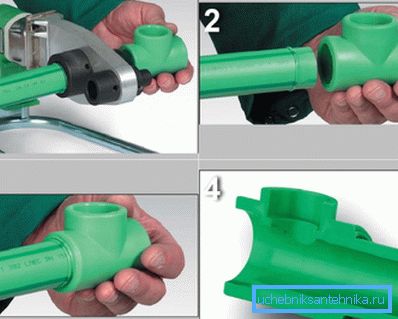

Wenn das Ende tiefer in den Fitting geht, wird es flacher, und dies kann nicht nur die Permeabilität verringern, sondern auch einen tauben Stau verursachen, das heißt, die gesamte Rohrleitung außer Ordnung bringen (im unteren Foto zeigt Fragment Nr. 4 einen Abschnitt des korrekten Lötens).

Um die Propylenrohre zu schweißen, müssen Sie den Lötkolben aufheizen, indem Sie die Temperatur am Thermostat auf 280 ° C einstellen (vorausgesetzt, dass die Raumtemperatur nicht niedriger ist als die Raumtemperatur) und das Rohr und den Anschluss in die heiße Düse einführen. Wenn das Ende die gewünschte Tiefe erreicht hat, halten Sie den PPR für die in der Tabelle angegebene Zeit in der heißen Düse und lassen Sie ihn abrupt los. Verbinden Sie dann die beiden Fragmente und behalten Sie erneut die zugewiesene Zeit bei.

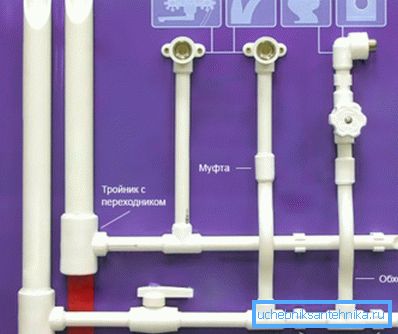

Um die Installation zu vereinfachen, erfolgt die Verkabelung am besten in Blöcken. Zum Beispiel sammeln Sie den Bereich in kaltem Wasser vom Boiler bis zum sofortigen Eintauchen in die Toilette, den Wasserzähler, die Waschmaschine und das Waschbecken. Diese Option ist viel einfacher, als die Schiene an einer Wand zu befestigen.

Fazit

Vor dem Schweißen muss darauf geachtet werden, dass Propylenrohre und Formstücke trocken und entfettet sind - wenn nötig, wischen. Alle Befestigungen werden an Metallklammern oder Plastikclips befestigt. Sie können die Rohre aber auch in den vorgefertigten Rillen ertränken und anschließend verputzen.
