Wie und was macht das löten von polypropylenrohren mit
Durch die Verwendung neuer Materialien zur Herstellung von Brauchwasserrohren ist der Installationsprozess wesentlich einfacher geworden. Aus diesem Grund werden Polypropylen-Wasserleitungen immer beliebter und ersetzen sicher Stahl und Gusseisen. Der Artikel widmet sich dem Löten von Polypropylenrohren mit eigenen Händen.
Mit Kenntnissen über die Anschlusstechnologie, Anforderungen an die Installation sowie den erforderlichen Satz an Werkzeugen und Teilen ist es durchaus möglich, die Wasserversorgung oder das Abwassersystem selbst in einem Haus oder einer Wohnung zu installieren. Wir werden weiter unten darüber sprechen.
Materialien und Werkzeuge
Die Qualität der verwendeten Teile und Werkzeuge hängt von der Dauer des störungsfreien Betriebs des Systems aus Polypropylen (PP) -Rohren ab. Die Auswahl der Rohre und Formstücke muss unter Berücksichtigung der Art der Wasserversorgung (kalt oder heiß) erfolgen. Für hergestellte Rohre hat PP nun folgende Einteilung:
| PN-10 | Nur zur Versorgung mit kaltem Wasser anwenden. Zulässiger Betriebstemperaturbereich von 0 bis 40 ° C. Der Preis der Produkte ist der billigste. |
| PN-20 | Wird für kaltes Wasser und heißes Wasser verwendet. Die Rohrwände sind mit Glasfaser verstärkt. |
| PN-25 | Wird für die Installation von Heizungssystemen verwendet. Halten Sie die Temperatur des Kühlmittels auf + 95 ° C (einige Modifikationen sind gegen kurzfristige Einwirkung von + 110 ° C beständig). |

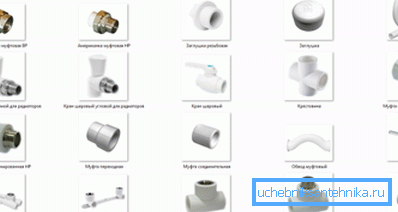

Verwenden Sie spezielle Teile, um Verbindungen und Gabeln des Sanitärsystems bereitzustellen:
- Winkel mit dem Drehwinkel des Rohres um 90 ° und 45 °. Ist der Einbau der Winkeldrehung des Gewindefittings erforderlich, werden die entsprechenden Bauteile mit Innen- oder Außengewinde übernommen;
- Die Kupplung dient dazu, die Enden der Rohre miteinander zu verbinden. Sie sind gerade (für Rohre mit gleichem Durchmesser) und Übergang;
- Abschläge und Kreuze - zum Verbinden von drei bzw. vier Rohren mit gleichem oder unterschiedlichem Durchmesser;
- Absperrventile - Kräne verschiedener Typen;
- Endstücke mit Gewinde;
- Beschläge - zum Anschluss eines flexiblen Schlauchs;
- Stubs - zum Verschließen von Rohrenden.
Tipp: Beachten Sie, dass jedes der Teile einen bestimmten Zweck hat und je nach Bedarf zusammen mit anderen beim Bau der Pipeline verwendet werden kann.
Die Verbindung von PP mit anderen Elementen und zwischen ihnen erfolgt durch Schweißen.
Die folgenden Tools sind erforderlich, um diesen Vorgang abzuschließen:
- Schweißgerät. Manuelle, halbautomatische und automatische Modelle werden zum Schweißen von Rohren verschiedener Typen und Durchmesser verwendet. Um kleine Mengen von Arbeiten an der Verbindung von Rohren mit kleinem Durchmesser durchzuführen, ist eine manuelle Schweißvorrichtung mit einem Satz von Düsen durchaus geeignet;
- Spezialschere - zum Beschneiden der Rohre auf die gewünschte Größe;
- Für die Montage des P-20 und P-25 (verstärkt) benötigen Sie ein spezielles Werkzeug zur Vorbereitung der Enden. Es entfernt die Verstärkungsschicht von der Oberfläche des Lötrohrs.

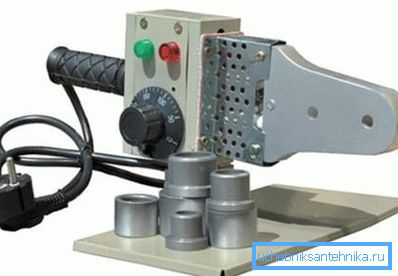

Lötmaschine
Basierend auf dem Material und dem Durchmesser des Rohrs wird die geeignete Vorrichtung ausgewählt.
Derzeit sind folgende Typen üblich:
- manuell mit einem Heizelement in Form einer Metallscheibe mit einer Heizung. Die Oberfläche ist mit Teflon beschichtet, um zu verhindern, dass Kunststoff während des Erhitzens verklebt

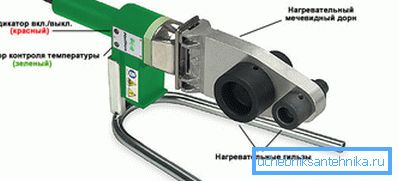

- Handschweißgerät mit Kupplungselementen zum Einschweißen von Rohren. Es ist der beliebteste Lötkolben zum Verbinden von PP-Rohren.
- Schweißmaschinen für das Stumpfschweißen - sind ziemlich komplexe Komplexe für die Vorbereitung und Verbindung von Kunststoffrohren mit großem Durchmesser. Sie werden hauptsächlich für die Installation von langen Rohrleitungen im industriellen Maßstab verwendet.
Zum Löten von Rohren mit kleinem Durchmesser werden Lötkolben mit Heizelementen und spezielle Düsen verwendet, um eine gleichmäßige Erwärmung der PP-Rohre an der Verbindungsstelle sicherzustellen.

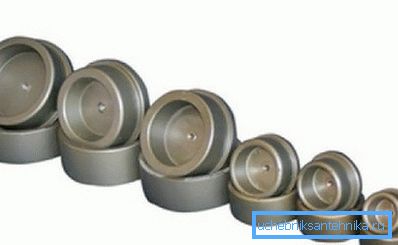

Lötspitzen
Düsen für Lötkolben müssen folgende technische Anforderungen erfüllen:
- hohe mechanische Festigkeit;
- hohe Wärmeleitfähigkeit;
- Ändern Sie ihre linearen Abmessungen nicht im Arbeitstemperaturbereich.
Nahezu alle Schweißgeräte bieten die Möglichkeit, mehrere Düsen gleichzeitig zu installieren. Dies beschleunigt die Installationsarbeiten - es ist nicht nötig, dass der Lötkolben abkühlt, um die Düse auszutauschen.
Das Produkt besteht aus zwei Elementen - für die Außenfläche (Hülse) und die innere Heizfläche (Dorn) des PP-Rohrs.
Das Material für die Herstellung kann eine beliebige Metalllegierung sein, die die oben genannten Anforderungen erfüllt. Um ein Anhaften des erwärmten Kunststoffs an der Oberfläche der Düse zu vermeiden, ist er mit Teflon beschichtet.
Tipp: Denken Sie daran, dass die Düsengrößen für Rohre mit unterschiedlichen Durchmessern individuell sind.
Vorarbeit
Bevor mit dem Schweißen von Rohren begonnen wird, müssen Arbeiten zur Einhaltung der Löttechnologie durchgeführt werden:
- Vor dem Löten wird der Raum belüftet und Staub entfernt. Schüttgüter werden aus dem Schweißbereich entfernt, da sie sich auf den erhitzten Oberflächen der Rohre absetzen können, was zu einer Verschlechterung der Nahtqualität führt. Die Raumtemperatur sollte im Bereich von 18 ° C bis 30 ° C liegen. Es ist auch notwendig, Zwangsbelüftung vorzusehen;
- Vorgefertigtes Rohrleitungsdiagramm, in dem die Längen der Rohrabschnitte und ein Satz aller Komponenten angegeben sind. Bei allen Verbindungselementen wird die Löttiefe angegeben, was beim Markieren zu berücksichtigen ist. Daher wird die Tiefe des geschweißten Teils zum linearen Maß hinzugefügt.
- Für die Arbeit benötigen Sie ein Maßband, ein Lineal, einen Winkel und saubere Lappen.
- Die erforderlichen Anbauteile werden am Schweißgerät montiert und erst dann an das Stromnetz angeschlossen.
Nach diesen Aktivitäten können Sie direkt mit der Installation fortfahren.
Schweißtechnik
- Die Anleitung zum Löten von Polypropylenrohren basiert auf der Methode, Rohrteile während des Erhitzens miteinander zu verschmelzen. Gegenwärtig werden verschiedene Schweißverfahren verwendet, darunter diffus und muffenförmig. Die Verwendung einer der Methoden sollte für bestimmte Arbeiten ausgewählt werden.

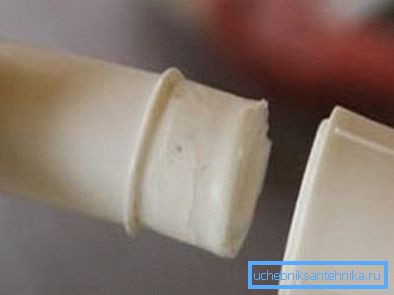

Diffus
Das Verfahren basiert auf der gegenseitigen Durchdringung der Materialien der beiden Elemente, die während des Erhitzens verbunden werden. Aufgrund der Diffusion tritt eine feste Verbindung von PP-Rohren auf molekularer Ebene auf.
Tipp: Diese Methode ist nur für das Schweißen von Elementen aus homogenen Materialien relevant.
Es wird mit verschiedenen Arten von Schweißgeräten durchgeführt. Die Hauptaufgabe besteht darin sicherzustellen, dass die Löttemperatur von Polypropylenrohren + 260 ° C erreicht.
Trompete

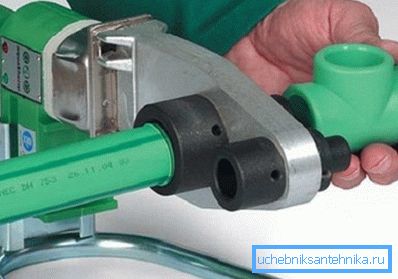

Das Verfahren basiert auf der Verwendung von Schweißgeräten mit Düsen.
Das Erwärmen und Anschließen von Rohrleitungselementen erfolgt stufenweise:
| Vorbereitung | Das Rohr wird auf die angegebene Größe geschnitten. Wenn es verstärkt wird, ist ein Ablösen der Schweißenden erforderlich. Der Rohrschnitt muss strikt in einem Winkel von 90 ° sein, um eine maximale Kontaktebene während des Schweißens sicherzustellen. Auf der Oberfläche des Rohres ist eine Markierung angebracht, die der Schweißtiefe entspricht. |
| Schweißen | Gleichzeitig werden die geschweißten Elemente der Rohrleitung in den Dorn und die Hülse eingeführt. Hier befinden sie sich für eine bestimmte Zeit zum Erwärmen (die Belichtungszeit hängt von den Eigenschaften des Rohrmaterials, deren Durchmesser und der Leistung des Lötkolbens ab), und dann werden die erwärmten Enden miteinander verbunden. |
| Abkühlung | Lassen Sie die Struktur abkühlen, ohne sie mechanisch zu beeinflussen, da dies den Schmelzvorgang der erwärmten Teile der Rohrleitung beeinträchtigen kann. |
Fazit
Heute bieten neue Materialien Heimwerkern die Möglichkeit, mit einem minimalen Werkzeugsatz selbstständig Sanitär- und Heizungssysteme herzustellen. In unserem Fall war es ein Lötkolben, um mit PP-Rohren zu arbeiten, mit denen Sie mit einer gewissen Fertigkeit die Mitarbeiter vergessen können.
In dem Artikel ging es darum, was es ist und wie man es benutzt. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
