Wie und was ist die verbindung von metallrohren

22-01-2018
Pfeifen

Bei der Installation von Rohrsystemen gibt es mehrere Möglichkeiten, Kupferrohre anzuschließen. In den Baumärkten gibt es viele verschiedene Beschläge, Befestigungselemente und Lote für dieses Material, wodurch sowohl lösbare als auch einteilige Verbindungen ohne Wartungsaufwand ausgeführt werden können. In diesem Artikel werden alle betrachtet, einschließlich der Verbindung von Metallrohren mit Gewinde.

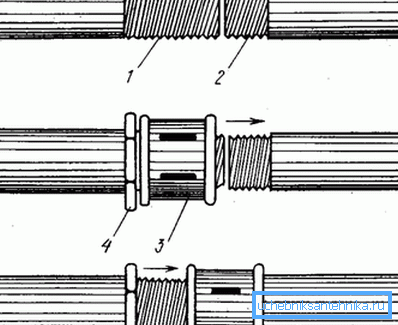

Im Foto - Optionen für die Montage von Metallrohren

Verbindungsmethoden für Kupferpipeline

Die Installation des Systems besteht aus den folgenden Schritten:

  • Markierung von Segmenten - es ist wichtig, die richtigen Messungen mit den erforderlichen Toleranzen groß zu machen;
  • Schneidprodukte - mit einem Spezialwerkzeug streng im rechten Winkel hergestellt. Es ist besser, ihn mehr zu drehen, damit später keine zusätzlichen Anstrengungen unternommen werden.
  • Stumpfschnitt - Entfernung von Schnittgraten und Oxidfilm;
  • Paar von Segmenten.

Die Verbindung von Kupferrohren kann auf folgende Weise erfolgen:

  • Kapillarlöten;
  • Hochtemperaturlöten;
  • durch Armaturen.

Löten

Überlegen Sie, wie Sie die Kupferrohre auf diese Weise anschließen. Die unten angegebenen Verfahrensanweisungen helfen Ihnen, dies näher zu verstehen:

  1. Tragen Sie Flussmittel auf die gereinigte Oberfläche auf.
  2. Verbinden Sie die Teile und bringen Sie Lötmittel auf die Verbindung auf.
  3. Erwärmen Sie die Verbindung gleichmäßig mit einem Brenner oder Lötlampe, bis sich das Flussmittel farblich ändert und das Lot schmilzt.
  4. Entfernen Sie die Brennerflamme und lassen Sie den Spalt zwischen den Teilen mit dem geschmolzenen Lot schließen und einfrieren.

Tipp: Experten empfehlen die Verwendung eines Lötstabs in der Länge, der dem Durchmesser des Produkts entspricht. Sie können vor dem Löten Stäbe mit der gewünschten Länge schneiden. Ist eines der Verbindungselemente bereits ab Werk ein lötbeschichteter Fitting, muss dieser beim Löten nicht hinzugefügt werden.

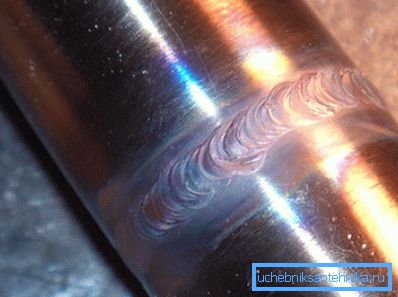

So verbinden Sie Metallrohre durch Schweißen oder Löten
  1. Wenden Sie nach dem Füllen der Verbindung keine mechanische Kraft an, um sich abzukühlen.
  2. Entfernen Sie restliches Lot und Flussmittel mit dem feuchten Tuch nach dem Abkühlen.
  3. Spülen Sie das System mit heißem Wasser ab, andernfalls katalysiert das Flussmittel die Entstehung von Korrosion. Ihre Anwesenheit auf den inneren Oberflächen ist daher unerwünscht.

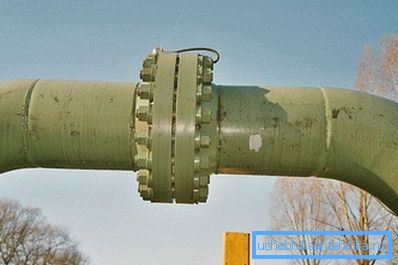

Gewindeanschluss von Stahlrohren mit Flanschen

Beschläge

Verbindungselemente des Systems ohne Löten sind mit Hilfe von Fittings möglich, die zu ihrem Zweck in zwei Gruppen zusammengefasst sind:

  • gerade Linien - zum Verbinden von Teilen gleichen Durchmessers;
  • Übergang - zum Verbinden von Teilen mit unterschiedlichen Durchmessern.

Beschläge werden für den gesamten Produktdurchmesser hergestellt. Ihr Preis kann je nach Reiseziel variieren.

Abhängig von der Konfiguration und den durchgeführten Funktionen werden folgende Armaturentypen unterschieden:

Kupplung
  1. Es besteht aus dem gleichen Material wie das Rohr.
  2. Es wird sowohl zum Verbinden von Segmenten gleichen Durchmessers als auch zum Verbinden von Teilen mit unterschiedlichen Durchmessern verwendet.
  3. Es wird verwendet, wenn Sie die Richtung der Pipeline nicht ändern müssen.
Platz Entworfen, um die Richtung des Systems um 30, 45? oder 90 °.
T-Stück Wird für die Artikulation von drei Segmenten verwendet, die sich in einem Winkel von 45 ° zueinander befinden. oder 90 °.
Kreuz Dient zum Andocken von vier Rohrlängen.
Adapter Andere Namen sind Sgon oder Nippel. Dient zum Verbinden von Produkten aus verschiedenen Materialien und Durchmessern mit verschiedenen Methoden.
Cap Kappe zum Verschließen des Rohrendes.
Passend Entwickelt zum Verbinden mit einem flexiblen Schlauch.

Hier sind einige Möglichkeiten, mit Fittings zu arbeiten:

  • durch Löten, wenn Zinn an der Verbindungsstelle des Fittings abgeschieden wird. Ein mit einem Flussmittel vorbehandeltes Rohr wird eingeführt, dann erwärmt sich die Baugruppe, bis das Lot schmilzt und die Lücke füllt;
  • mit Hilfe von selbstgefertigten Gewinden, wenn sich an den Enden der zu verbindenden Teile entsprechende Innen- und Außengewinde befinden;
  • blühende (Kompressions-) Gegenelemente mit verschiedenen Durchmessern. Das Rohr wird mit Hilfe einer Ringdichtung und einem oberen geteilten oder nicht lösbaren Ring an der Armatur befestigt. Konventionelle Werkzeuge eignen sich zum Crimpen;
  • ein Pressfitting bestehend aus einem Körper und einer Hülse. Die Montage erfolgt mit Hilfe spezieller Pressenzangen;
  • Selbsthemmung, deren Prinzip auf zwei Ringen basiert, von denen einer mit Zähnen versehen ist. Wenn Sie ihn mit einer speziellen Taste drücken, werden die Zähne in den anderen Ring gedrückt, um eine zuverlässige Artikulation zu gewährleisten. Es kann so leicht entfernt werden wie getragen.
Die Verbindung von Aluminiumrohren durch Schweißen

Methoden zum Verbinden von Teilen des Eisenrohrs

Die Dichtheit der Kontakte wird durch eine Gummidichtung gewährleistet, die in der Buchse installiert ist.

Für die Verbindung von Roheisenrohren werden ähnliche Kupfergussteile verwendet:

  • Kupplungen;
  • Knie
  • Ellbogen;
  • Abschläge
  • Kreuze
  • Verbindungsflansche;
  • Stubs

Es gibt solche Arten von Kupplungen:

Anschließen Der Zylinder mit dem aufgeschnittenen Innengewinde dient zur Montage von zwei Rohrstücken mit dem gleichen Querschnitt.
Transient Es hat das Aussehen eines abgestuften Zylinders, der mit Gewindeenden ausgestattet ist - zum Verbinden von Rohren mit verschiedenen Durchmessern.
Knopf Ein zylindrischer Teil mit Gewinde an den Innen- und Außenflächen dient als Verbindungselement in Heizungssystemen.

Tipp: Beachten Sie, dass an den Enden auch Kupplungen mit Flanschen oder Muffen vorhanden sind, die den Einbau eines Rohrsystems aus Teilen aus verschiedenen Materialien ermöglichen.

Das Gießen von Roheisenrohren in den Biegungen der Rohrleitung erfolgt unter Verwendung von Biegungen mit unterschiedlichen Neigungswinkeln von 10 ° bis 90 °.

Sie sind in zwei Versionen erhältlich:

  • an den Enden des Innengewindes;
  • Von einem Ende, einem externen Thread, und vom anderen - internen.

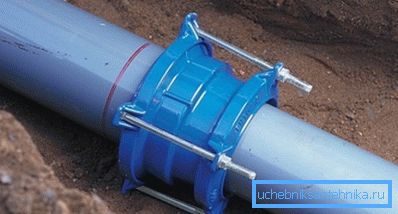

Verwendung der Kupplung zum Anschluss der Roheisenrohrleitung

Wir verbinden Rohre an Ästen

Wenn drei Rohrlängen miteinander verbunden werden müssen, werden zwei Arten von T-Stücken mit Innengewinde verwendet: drei Enden mit gleichem Querschnitt oder zwei Enden mit gleichem Querschnitt und die dritte mit einem kleineren Durchmesser.

  1. Die Enden der T-Stücke mit großem Durchmesser sind mit Flanschen und Buchsen in verschiedenen Kombinationen ausgestattet.
  2. Das Andocken der vier Segmente erfolgt mit Querstegen mit Steckdosen oder Flanschen an den Enden.
  3. Ein gusseiserner Stopfen hat die Form eines Zylinders, dessen eines Ende versiegelt ist. Es gibt auch Kappen in Form von Sechsecken, Flansch und mit Rippen für eine einfache Installation.
Flanschkupplung für Rohre mit großem Durchmesser
  1. Befestigungsflansche für Gusseisenrohre bestehen aus duktilem Eisen mit einer schützenden Korrosionsschutz-Epoxidbeschichtung.
  2. Die Dichtigkeit wird durch eine elastische Polymerdichtung gewährleistet. Montiert durch Zusammendrücken des Kompressionsrings.

Die Installation von Gusseisenrohren in dem Fall, in dem das Sekundärrohr aus der Hauptleitung zurückgezogen wird, wird unter Verwendung eines Sattels durchgeführt. Dann werden Klammern, Ventile oder eine Sekundärleitung mit Klammern daran befestigt.

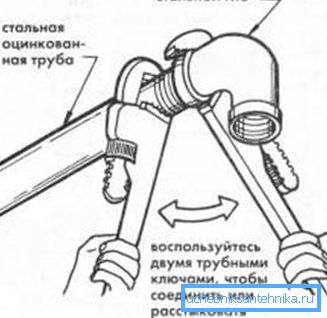

Verbinden von Stahlrohren mit einem Gewinde über eine Ecke

Fazit

Der Artikel beschreibt detailliert die Möglichkeiten, Metallrohre, insbesondere Kupfer und Gusseisen, miteinander zu verbinden. Jede Methode hat ihre eigenen Eigenschaften, daher wird sie in bestimmten Fällen verwendet (siehe auch den Artikel Electro-Welded Pipe: technische Parameter und Anwendungsbereich).

Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
