Wie schweißt man propylenrohre?

Die Installation von Wasser in Ihrem Haus oder Ihrer Wohnung erfordert normalerweise das Löten von Propylenrohren mit Ihren eigenen Händen, es sei denn, Sie werden mit Kunststoff- oder Stahlrohren geheizt oder geheizt. Es gibt verschiedene Arten von Schweißgeräten für PP. Sie können jedoch unabhängig von Leistung, Form und Kosten jedes Schweißgerät verwenden.

Sie können leicht lernen, wie Sie es selbst machen, wie wir Ihnen weiter unten erklären werden, und auch einige visuelle Informationen zum Video in diesem Artikel enthalten.

Was wird zum Löten von PPR benötigt?

Hinweis Die englische Abkürzung PPR und Russisch - PP bezeichnet Polypropylenrohre beliebiger Größe. In dem Artikel verwenden wir die folgende Notation.

Schweißwerkzeug

• Ein Werkzeug wie Eral ER-01 (LUX) wird zum Schweißen von PPR und Fittings mit einem Gesamtdurchmesser von 16 mm bis 75 mm verwendet. Bei größeren Rohren werden größere Düsen benötigt, daher ist eine leistungsfähigere Einheit erforderlich. In diesem Fall haben wir einen elektrischen Lötkolben vom Typ Xiphoid mit jeweils zwei 750-W-Leistungseinheiten, so dass insgesamt 1500 W zur Verfügung stehen - es besteht die Möglichkeit eines autonomen Betriebs jedes Heizelements. Mit dem Thermostat können Sie die Temperatur auf 300 ° C einstellen, was für die Verdrahtung von Rohrleitungen und Heizungen ausreichend ist.

• Das Schweißgerät CANDAN SM-04 ermöglicht den Einsatz von Düsen mit einem Durchmesser von 16 mm bis 125 mm, die das gesamte Spektrum der Polypropylenrohre abdecken, die zum Löten mit Fittings verwendet werden. Auch hier sind zwei autonome Brennstoffheizungen installiert, jedoch jeweils bereits 1000W, daher haben wir am Ausgang 2000W - das Gerät ist für industrielle Aufgaben gut geeignet - der Temperaturbereich reicht von 50 ° C bis 350 ° C. Im Lieferumfang sind nur drei Doppeldüsen (50 mm, 63 mm und 75 mm) enthalten, der Rest sollte bei Bedarf gekauft werden.

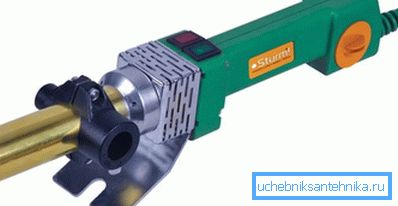

• Der zylindrische Apparat STURM TW-7218 unterscheidet sich von ähnlichen Xiphoid-Instrumenten in Form und Anbauteilen - in diesem Fall erfolgt das Löten von Polypropylenrohren durch ungepaarte Befestigungen, das Prinzip ändert sich jedoch nicht. Die Leistung des STURM TW-7218 beträgt 1880 W und die maximale Position des Thermostatreglers - 300 ° C. Das Kit enthält drei Düsen 20 mm, 25 mm und 32 mm, einen Inbusschlüssel und einen Schraubendreher.

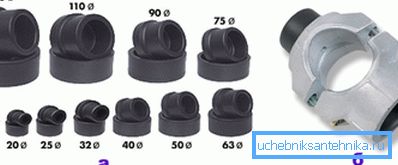

• Trotz der Tatsache, dass ein Lötkolben für Propylenrohre normalerweise mit nur drei oder fünf Düsen fertiggestellt wird, können Sie sie jederzeit kaufen, je nach Bedarf. Solche Geräte bestehen aus einer Aluminiumlegierung, die es ihnen ermöglicht, sich sehr schnell aufzuwärmen (Aluminium in Wärmeleitfähigkeit steht nach Gold und Silber an dritter Stelle). Einige Modifikationen verfügen jedoch über eine Teflonbeschichtung, wodurch das Anhaften von PP an Metall nahezu vollständig entfällt und der Arbeitsprozess vereinfacht wird.

• Zum Schneiden von Polypropylen- und Metall-Kunststoff-Rohren werden Spezialscheren verwendet.. Die Qualität eines solchen Werkzeugs hängt in der Regel von der Fixierung der Klingen ab, so dass sie kein Spiel haben sollten und der Schnitt dann glatt ist. Dieses Werkzeug wird oft mit dem Gerät geliefert, aber eine hochwertige Schere kann am besten separat erworben werden.

Schweißarbeiten

Bevor Sie mit dem Schweißen beginnen, müssen Sie herausfinden, welches Rohr sich vor Ihnen befindet - RN10, RN16, RN20 oder RN25. Die Lötmethode hängt davon ab. Tatsache ist, dass PPR RN10 und RN16 eine feste Wand haben, aber RN20 und RN25 sind mit Aluminiumfolie oder Glasfaser verstärkt. Nur hier bei RN20 befindet sich die Verstärkungsfolie in der Mitte der Wand und bei RN25 - näher an der Basis.

Die Aluminiumfolie in der Nähe der Oberseite stört das Löten, da beim Eintreten in die Düse die Aluminiumschicht freigelegt wird und es sich herausstellt, dass sie mit dem Fitting zusammenkleben muss. Dies verringert jedoch die Qualität der Haftung und somit die Verbindung selbst.

Daher wird für RN25 ein Schauer verwendet, der das Ende (obere Schicht aus PP und Folie) wie auf dem Foto oben frei macht. Solche Rohre sind jedoch für eine konstante Temperatur von 95 ° C und einen Sprung von bis zu 150 ° C ausgelegt. Daher werden sie extrem selten verwendet (hauptsächlich für Zentralheizungen). Außerdem haben sie einen recht hohen Preis.

Für das Andocken werden Polypropylenbeschläge verwendet, die:

• gerade (kupplung);
• winklig (32 ', 45' und 90 '');
• Reduktion (Übergang von einem Durchmesser zum anderen);
• Gewinde (um zum Metall zu gehen);
• Abschläge und Nebenrohre.

Darüber hinaus werden Polypropylenkrane hergestellt, bei denen die Betriebsressourcen viel höher als bei Metall sind. Daher ist es besser, sie auf der Hauptstrecke einzusetzen. Die Befestigung einer solchen Rohrleitung erfolgt durch Kunststoff- oder Metallklammern und -clips.

Hinweis Beim Schweißen müssen alle Werkstücke (PPR und Fitting) trocken und fettfrei sein. Nur identische Abschnitte können verbunden werden.

Tabelle der Eintauchtiefe des Rohrs in der Armatur und der Zeit ihrer Erwärmung / Abkühlung:

Das Löten erfolgt in mehreren Schritten, wie auf dem oberen Foto der Bruchstücke zu sehen ist. Zuerst werden das Rohrstück und das Rohrende erhitzt, dann gleichzeitig von der Düse befreit und in der dritten Stufe miteinander verbunden.

Und hier ist es wichtig, dass Sie auf den darüber liegenden Tisch achten - dort sehen Sie, in welchem ​​Abstand Sie die Rohre zum Anschlussstück fahren müssen, wie viel sie in der Düse des Lötkolbens erwärmen und wie viel Sie nach dem Andocken abkühlen müssen. Wenn Sie alles richtig machen, sollten Sie als Ergebnis eine Ration erhalten, wie im Abschnitt (Fragment des Fotos №4) gezeigt.

Diese Parameter sind äußerst wichtig, denn wenn das Rohr zu tief in den Fitting gerät, ruht sein Ende auf der Trennwand und wird flach, wodurch die Durchlässigkeit verringert wird, oder es wird im Allgemeinen eine Verstopfung verursacht. Um nicht verwechselt zu werden, markieren Sie vor dem Erwärmen auf dem PP die gewünschte Entfernung mit einem Bleistift oder Marker und lassen Sie sich davon führen.

Fazit

Es sollte beachtet werden, dass die Installation einer Polypropylen-Pipeline viel einfacher in Blöcken als in einem einzelnen Element zu produzieren ist - Sie schweißen ein bestimmtes Fragment getrennt von der Route und verbinden es dann mit einer gemeinsamen Kontur. Wenn Sie bei der ersten Arbeit über die Anweisung verfügen, die Sie oben erhalten haben, sollten Sie alles ohne höhere Gewalt durchgehen und die Verbindungen werden sich als qualitativ hochwertig erweisen (siehe auch den Artikel Verbindungsrohre: Rohrleitungen und Stahlkonstruktionen).

Erfolge!
