Wie man ein tee in ein kunststoffrohr einbettet

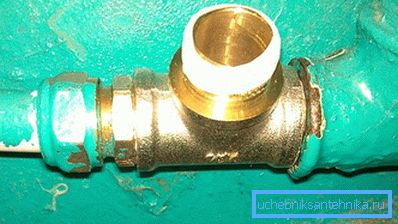

Beim Betrieb einer modernen Wasserversorgung müssen häufig zusätzliche Haushaltsgeräte (z. B. Waschmaschine oder Spülmaschine) daran angeschlossen werden. In diesem Fall ist der sogenannte Fitting-Inset in die vorhandene Pipeline, der mit Hilfe eines speziellen T-Stücks organisiert werden kann, das eine Abzweigung von der Hauptpipeline aus gewährleistet, nicht zu vermeiden.

Bevor Sie das T-Stück jedoch in ein Metall-Kunststoff-Rohr einbetten, sollten Sie sich mit den vorhandenen Armaturentypen sowie mit der Reihenfolge ihrer Anordnung vertraut machen.

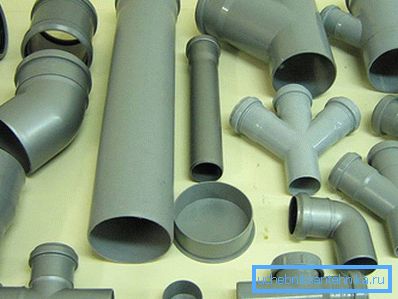

Arten von armaturen

Beim Einsetzen eines Fitting-T-Stücks in ein geschnittenes Metall-Kunststoff-Rohr werden in der Regel solche bekannten Verbindungsdesignverfahren verwendet, wie Crimpen, Crimpen oder Anbringen an Gewinden.

In Übereinstimmung mit der verwendeten Technik können zwei Arten von Passstücken verwendet werden, nämlich:

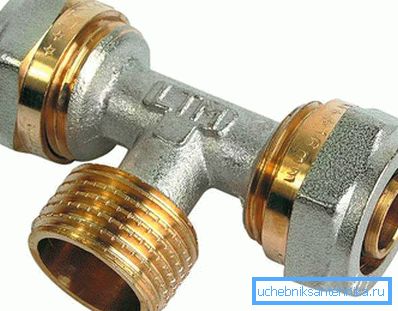

1. Kompression

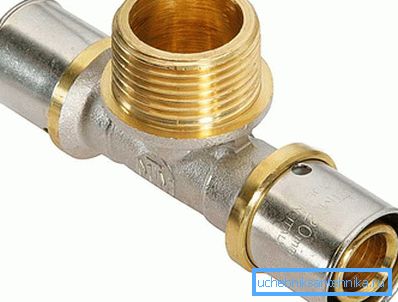

2. Crimp

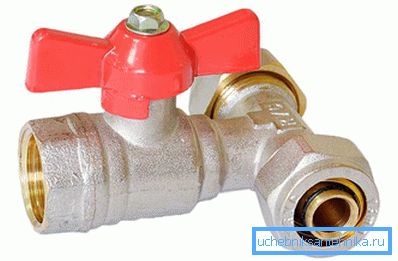

Neben diesen grundlegenden Modifikationen können auch Verbund-T-Stücke zum Anzapfen von Metall-Kunststoff-Rohren verwendet werden, deren Arbeitsteile für verschiedene Arten von Verbindungen ausgelegt sind.

Eine solche Vielzahl von verwendeten Verbindungen ermöglicht das Arbeiten sowohl mit lösbaren Teilen (Crimpmutter als auch Gewinde).

und mit einteiligen (Presshülsen) Schaltplänen, die die Funktionalität des bestückten Knotens erhöhen.

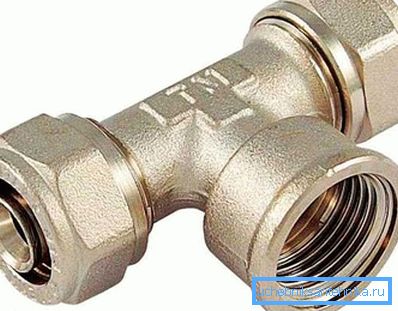

Bei Verwendung eines T-Stücks mit einem Innengewinde und zwei Kompressionsmuttern ist es somit möglich, nicht nur eine Waschmaschine oder einen Geschirrspüler, sondern auch ein beliebiges Messgerät mit Gewindenippel an das System anzuschließen.

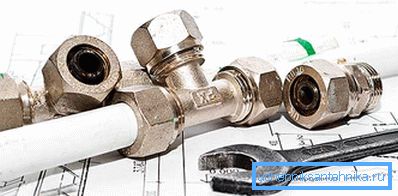

T-Strukturen und deren Installation

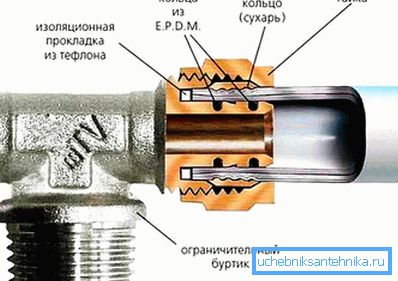

Die meisten typischen Passstücke, die beim Einsetzen in Metall-Kunststoffrohre verwendet werden, sind aus Messing oder Bronze im Spritzgussverfahren hergestellt. Die verwendeten Dichtungselemente (Nutmuttern und Kompressionsringe) bestehen ebenfalls aus Bronze. Bestimmte Arten solcher Dichtungen können sowohl aus Gummi als auch aus modernen Kunststoffpolymeren hergestellt werden.

Tipp! Auf dem Baumarkt gibt es günstigere Silber aus Silumin, die jedoch aufgrund ihrer geringen Qualität nicht gefragt sind. Profis verwenden solche Beschläge nicht.

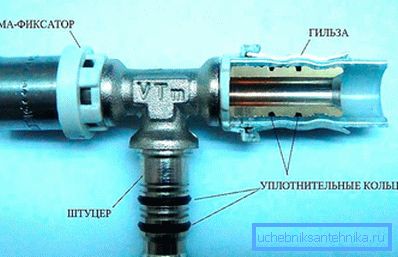

So bestehen die in Metall-Kunststoff-Rohren eingebetteten T-Stücke für Pressmanschetten in der Regel aus Edelstahlblech. Ihre Messinggussgehäuse sind normalerweise mit Kunststoffharzdichtungen ausgestattet.

Bei einem Haushaltseinsatz-T-Stück in Metallrohren werden meist Anschlusscrimp- oder Crimp-Typ verwendet. Für ihre Bildung wurden im ersten Fall Spannbeschläge und in den Zweitpressbeschlägen verwendet.

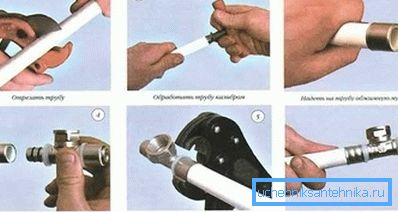

Technologische Techniken, die bei der Herstellung dieser Verbindungsarten verwendet werden, weisen viele ähnliche Merkmale auf. Die erste Implementierung umfasst die sequentielle Ausführung der folgenden Installationsvorgänge:

• Zuerst wird das Rohr an der Einführungsstelle in einem Winkel von 90 Grad zu seiner Längsachse geschnitten.
• dann werden beide resultierenden Kolben von dem sogenannten Kaliber beherrscht, das den Schnitten ein funktionierendes Aussehen verleiht (sie sollten keine Unregelmäßigkeiten und Grate aufweisen);
• Danach werden an den Rohrenden Sicherungsmuttern mit einer Kompressionsringhülse platziert, wonach nacheinander beide Nippel (Innenformstücke) des montierten Fittings angebracht werden.
• In der Endphase der Arbeit müssen lediglich die Rohrteile der Verbindungen an den Nippeln befestigt werden, wobei die Verbindungen mit Crimphülsen abgedichtet werden.

Wir stellen sofort fest, dass, um eine zuverlässige Spannzangenverbindung zu bilden, der Körper der montierten Armatur während des Crimpens mit einem verstellbaren Schraubenschlüssel gehalten werden muss. Um die Crimp-Mutter festzuziehen, verwenden Sie am besten den Schlüssel.

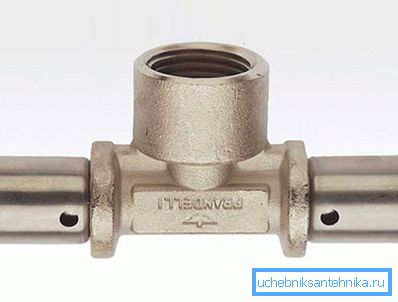

Die Reihenfolge der Bildung des Presspassungsgelenks unterscheidet sich von der bereits zuvor betrachteten. Die üblichen Tasten sind hier nicht sinnvoll, da ein spezielles Werkzeug benötigt wird - Press-Ticks, mit deren Hilfe die in das T-Stück eingesetzten Rohre gebördelt werden. Dies ist eine nicht trennbare Verbindung.

Um eine Standardverschraubung zu erhalten, wird das montierte Fitting einfach auf den Rohrbogen geschraubt, dessen Arbeitsabschnitt (mit einem zuvor vorbereiteten Außengewinde) mit FUM-Band vorgesiegelt wird. Wieder stellen wir fest, dass die Verschraubung von Formstücken mit Metallrohren äußerst selten verwendet wird.

Video

Sehen Sie sich das Schulungsvideo zum Arbeiten mit Kunststoffrohren an. Sie werden mit dem Einbau von Pressfittings, dem Schneiden von Rohren und dem Umgang mit dem Werkzeug vertraut gemacht:
