Wie man ein sandwichrohr für den kamin herstellt: gerät und

Wenn Sie von einfacher Installation und Betriebssicherheit sprechen, ist die mit Ihren eigenen Händen gebaute Sandwichpfeife für den Kamin die beste Option für Ihr Landhaus oder Ihre Hütte. Schornsteine ​​dieses Typs haben eine Reihe von Vorteilen, es ist das fast vollständige Fehlen von Ruß an den Wänden und folglich eine erhöhte Brandsicherheit.

Außerdem fällt kein Kondensat an und es ist sehr pflegeleicht. Aufgrund seiner Eigenschaften ist eine solche Vorrichtung ideal für Holzgebäude wie Badewannen, auf die weiter unten eingegangen wird. Als zusätzliches Material zeigen wir Ihnen das Video in diesem Artikel.

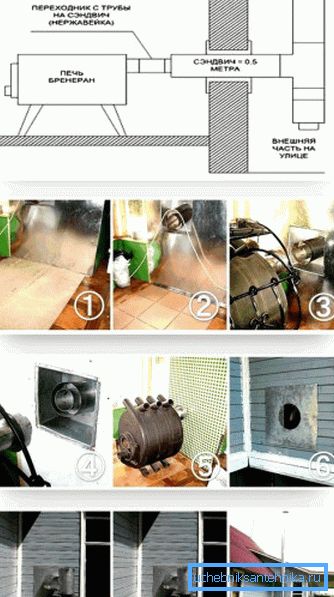

Installationsschritte

Hinweis Die Installation eines Sandwichrohrs beinhaltet die Verwendung von hitzebeständigem Hermetikum zum Andocken, damit keine Luft ausläuft. Andernfalls führt dies zu einer Abnahme der Schub- und Wärmeübertragungsqualität des Ofens.

Rohrgerät

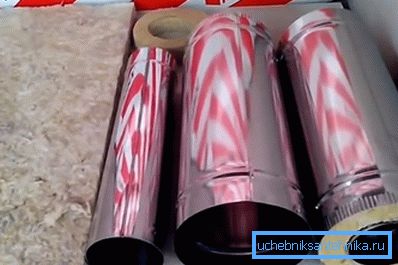

• Auf dem oberen Foto sehen Sie eine Kaminvorrichtung aus einem Sandwich-Rohr, genauer gesagt, das Rohr selbst ist (von links nach rechts) Basaltwolle (aus Schmelzen von Vulkanformationen), die als Dichtung dient, dann der innere Zylinder und die Hülse und im Hintergrund eine Kappe. Die Zylinder bestehen aus hitzebeständigem Edelstahl ohne Zusatz von Additiven M 430 (nicht austenitisch) - dies ist die billigste Legierung aller Qualitätsklassen und entspricht in vollem Umfang den künftigen Belastungen.
• Auch für Schornsteine ​​dieser Art kann austenitischer Stahl verwendet werden, gleichzeitig steigt jedoch der Preis der Struktur um das eineinhalbfache, aber gleichzeitig steigt auch die Korrosionsbeständigkeit. Darüber hinaus beeinflusst die Marke die Kosten eines Schornsteins, der aus einem Sandwichrohr hergestellt wird. Es ist jedoch zu beachten, dass die Marke keinen direkten Bezug zur Qualität der Produkte hat. Daher sollte zunächst das Metall und nicht die Markeninschrift beachtet werden.
• Der Außenzylinder (Blechstärke 0,5 mm) kann sowohl für Sandwich- als auch für Gaskamine verwendet werden, und das Blech wird durch Rollenschweißen in einen Zylinder umgewandelt. Die Innenhülse (Blechstärke 0,8-1,0 mm) ist mit einer unbeschichteten Elektrode (Draht) verschweißt und kann je nach den Umständen Argon- oder Lichtbogenschweißen sein.

Hinweis Als Hersteller von Sandwichrohren für die Schornsteine ​​verwenden die Hersteller üblicherweise die Basaltwolle vom Typ PAROC. Der Vorteil dieses Materials besteht darin, dass bei der Herstellung keine harzartigen Bindemittel verwendet werden, die beim Erhitzen zerstört werden und die Matte zu Sand wird.

Installation über der Wand

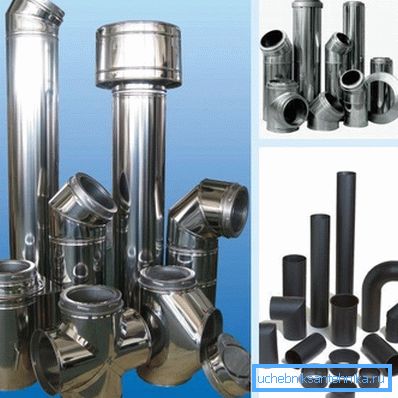

Es gibt auch viele Gründe für die Installation von Kamin-Sandwichrohren durch die Wand und nicht durch die Decke. In dieser Situation werden verschiedene Adapter für die Montage der Struktur hilfreich sein. Sie können diese Elemente in den oberen Fotos sehen - Eckadapter, Durchführungskupplungen, T-Stücke und Vierecke für Rohrleitungen.

Um das Rohr zusammenzubauen, müssen Sie zunächst die Wand demontieren und den Umfang des Durchgangs verstärken sowie zur Feuersicherheit mit verzinktem Stahlblech ummanteln. Danach montieren Sie die äußere Halterung und befestigen Sie zwei Ecken als Führungsschienen für das freie Gleiten des T-Stücks.

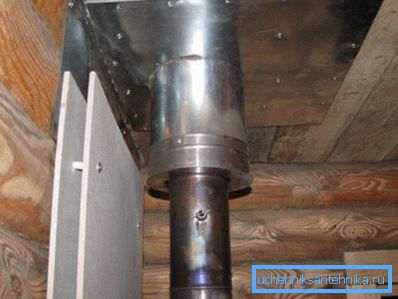

Um die gleiche Feuersicherheit in unmittelbarer Nähe des Rohrs zu beobachten, müssen Sie die Wand selbst schließen. Sie können dazu 10 mm Sperrholz oder OSB mit der gleichen Dicke verwenden und eine Asbestplatte ganzflächig darüber befestigen.

Auf dem Asbest ist ein verzinktes Blech befestigt (das Blech hat normalerweise 20001200 mm). Das Blech muss auch ein viereckiges Loch für den Tunnelbauer schneiden, und der Tunnelbalken selbst wird zum Schutz vor Korrosion mit Lack auf Metall geöffnet.

Hinweis Bei der Installation eines Metallkamins durch eine Wand wird eine Methode verwendet, die als Rabatt bezeichnet wird. Dies ist der Raum, der zwischen Rohr und Wand verbleiben muss.

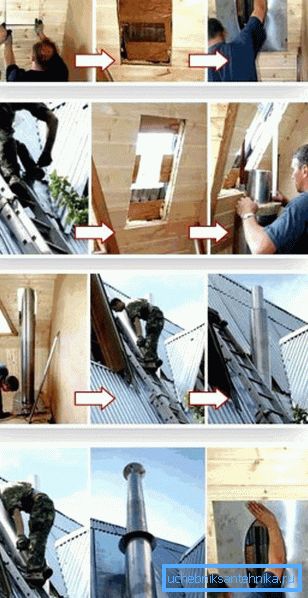

Installation auf dem Dach

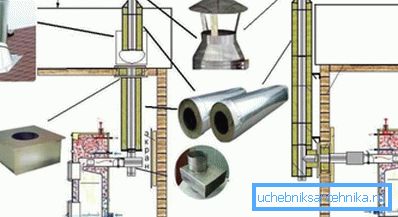

Wie bei vielen Geräten dieser Art erfolgt die Montage eines Kamins aus Sandwichrohren von unten nach oben, dh von einem Heizgerät (Ofen) durch die Decke oder durch eine Wand. Achten Sie beim Zusammenbau der Konstruktion auf die Enden der Zylinder - zum einen sind sie notwendigerweise schmaler, was es möglich macht, die Struktur zu montieren, indem Sie die Rohre ineinander stecken, was in der Praxis sehr einfach erscheint.

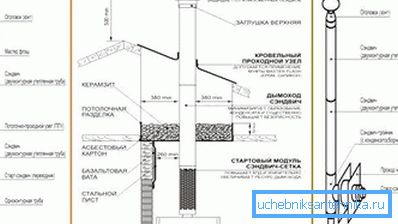

Auf dem Dach (Decke und Dach) müssen Sie, genau wie in der Wand, ein Loch mit einem Blech aus verzinktem Metall schließen und zuvor Asbest unterlegen, um die Brandschutzsicherheit der Konstruktion zu gewährleisten. Draußen beim Galvanisieren (je nach Dachmaterial) biegen Sie entweder über die Dachvorderseite oder machen ein Ende darunter, aber auf jeden Fall müssen Sie (nach dem Einbau des Rohrs) die Platte mit selbstschneidenden Schrauben befestigen.

Wenn Sie ein Bad bauen, ist das Dach dort oft flach (Anlehnung), und die Höhe des Schornsteins muss mindestens einen Meter von der Oberseite der Rampe entfernt sein. Für ein doppelt geneigtes Dach müssen Sie sich mindestens 30 cm über den First erheben.

Wenn der Schornstein eine Höhe von mehr als einem Meter hat, ist dies sehr gut - mit zunehmendem Schub, aber gleichzeitig nimmt der Wind zu und der Windwiderstand nimmt ab. In solchen Fällen ist das Rohr mit Streben verstärkt, die an der Schelle oben am Schornstein befestigt sind.

Um die Traktion zu erhöhen, ist am oberen Ende des Schornsteins ein Abweiser montiert. Wenn das Vordach aus brennbaren Materialien wie Schindeln besteht, ist der Abweiser mit einem Ableiter ausgestattet. Dies ist ein so kleines Stahlnetz, dass brennende Kraftstoffpartikel nicht herausfliegen können.

Verschluss

Die Gesamtlänge des Schornsteins vom Rost bis zum Abweiser sollte 5-6 m nicht überschreiten. Verwenden Sie zum Andocken unbedingt ein hitzebeständiges Dichtmittel (mindestens 1000 ° C). Vergessen Sie nach dem Zusammenbau nicht, die Schutzfolie zu entfernen.

Um die Wartung des Rohrs während des Betriebs maximal zu erleichtern, stürzt eine Revision in das Rohr ein. Hierbei handelt es sich um ein begehbares T-Stück mit einer Seitentür, durch die später eine Reinigung möglich ist.

Die Halterung für den Schornstein kann unabhängig voneinander hergestellt werden. Dazu benötigen Sie Stahlecken von 5030 mm, eine Schleifmaschine und einen Bohrer zum Bohren von Schraubenlöchern. Der Halterahmen kann mit M10-Bolzen montiert oder mit Elektroschweißung befestigt werden.

Fazit

Bei Vorhandensein des gesamten erforderlichen Materials für die Installation eines Sandwichkamins mit eigenen Händen ist es ganz einfach, wenn Sie alle Anweisungen des Herstellers befolgen. Viel mehr Arbeitskosten werden dafür aufgewendet, Löcher in die Decke oder Wand zu bohren und sie mit Schutzmaterialien abzudecken (siehe auch den Artikel Polyethylen-Druckrohre - wir untersuchen alle ihre Eigenschaften).
