Wie man befestigungsrohre produziert: 2 hauptwege

Bereits in der Planungsphase von Sanitär-, Heizungs- und Abwassersystemen in einer Stadtwohnung oder einem Landhaus muss festgelegt werden, welche Rohrbefestigung an den tragenden Strukturen oder Trennwänden verwendet wird.

So können Sie sich vor Durchbrüchen, Druckentlastung und übermäßigem Lärm schützen. Schauen wir uns genauer an, wie Sie das Familienbudget sparen können, indem Sie Rohre mit eigenen Händen an den Wänden befestigen.

Methode 1. Geschlossene Verlegung von Rohrleitungen

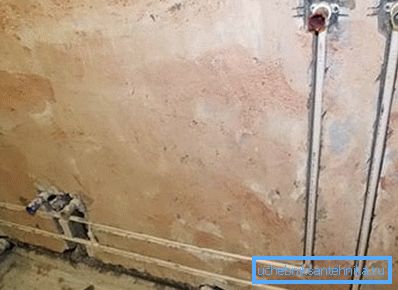

Eine der effektivsten Methoden, mit denen Sie die Pipelines nicht nur fest fixieren, sondern auch verkleiden können, ist das versteckte Verlegen von Engineering-Netzwerken.

Nach der Arbeit erhalten Sie die zuverlässigste Befestigung von Kunststoffrohren (oder Teilen aus anderen Materialien), die das Innere Ihres Raums nicht beschädigen. Außerdem werden so wertvolle Zentimeter entlang der Wände freigesetzt.

Der Nachteil dieser Methode liegt auf der Hand - der hohe Arbeitsaufwand. Für das Verlegen aller Rohrleitungen ist es tatsächlich notwendig, die Wände zu ummauern und die entstehenden Kanäle dann mit Mörtel abzudichten, was ziemlich mühsam ist.

Anweisungen für die Arbeit bestehen aus mehreren aufeinander folgenden Stufen:

1. Markierung an den Wänden und Böden. Gemäß einer vorgefertigten Skizze müssen Sie Mittellinien auf allen Flächen zeichnen, auf denen das Rohr verläuft. Sie dienen als Leitfaden für die Herstellung von Installationsnuten.
2. Rasieren. Mit dem Markup werden spezielle Kanäle in den Wänden erstellt, die als Gates bezeichnet werden. Hierfür kann ein spezielles Elektrowerkzeug verwendet werden - ein Wandjäger. Aber auch der übliche Perforator ist perfekt. Denken Sie daran, dass für die Verlegung einiger Rohrleitungen eine zusätzliche Isolierung der Rohrleitungen erforderlich ist. Sorgen Sie sich daher vorab um die richtige Größe der Kanäle.

Beachten Sie! Die Nuten müssen so gelegt werden, dass das montierte Rohr nicht belastet wird. Andernfalls kann das Teil an dieser Stelle platzen, was kostspielige Reparaturen nach sich ziehen würde.

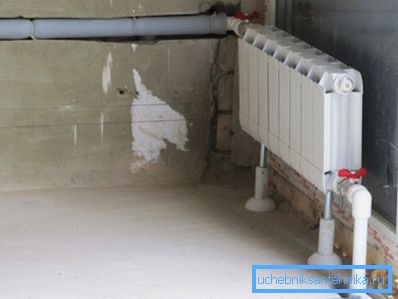

1. Installation eines Engineering-Netzwerks. Bevor das Rohr an der Wand befestigt wird, muss es in einer Hülle aus wärmeisolierendem Material (Polystyrolschaum, Polyethylenschaum usw.) eingeschlossen sein. Dies ist besonders wichtig bei verdeckter PVC-Verlegung.

1. Fertigstellung. Vor dem Verputzen von Rohren muss ein Sanitär-, Abwasser- oder Heizungssystem in Betrieb genommen werden, und es muss sichergestellt sein, dass es funktioniert und dass keine Lecks vorhanden sind.

Methode 2. Öffnen Sie die Rohrverlegung

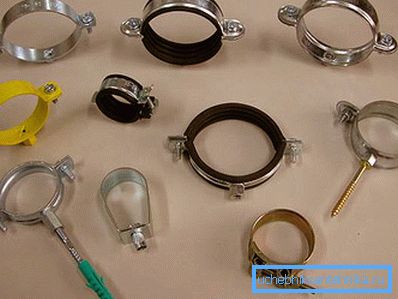

Diese Methode ist häufiger, weniger zeitaufwändig und kostspielig. In diesem Fall wird das Rohr mit Klemmen verschiedener Bauart an der Wand befestigt.

Insgesamt gibt es zwei Arten von Befestigungselementen:

• starr - in diesem Fall wird das in der Schelle fixierte Rohr vollständig unbeweglich;
• gleiten - das Teil ist so fixiert, dass es sich entlang seiner Achse bewegen kann (dadurch können Verzerrungen bei linearen Temperaturverformungen vermieden werden).

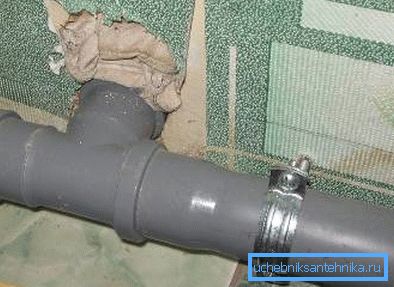

Die Befestigung von Abwasserrohren an der Wand oder Decke kann mit Hilfe von speziellen, schalldämpfenden Klammern erfolgen. Dank dieser Vibrationen schwingt die Struktur weniger und es treten keine unangenehmen Geräusche auf, wenn Abwasser in ihr fließt.

Beim Kauf einer Befestigungshalterung sollte besonders auf die Wahl des Durchmessers geachtet werden. Es ist notwendig, dass die feste Rohrleitung in der Montierung eine gewisse Mobilität aufweist. Andernfalls können Rohrleitungen oder Abwasserteile durch lineare Verformung beschädigt werden.

Daher ist es nicht möglich, starre Klammern zu verwenden, wenn Abwasserrohre in einem unbeheizten Raum an der Decke oder am Boden befestigt werden. Es müssen Gleitverschlüsse montiert werden, die die Größenänderung von Kunststoff ausgleichen können.

Tipp! Die Befestigung des Schornsteins an der Hauswand muss ebenfalls beweglich sein. Abgase, die in den Kamin gelangen, haben eine hohe Temperatur, was zu Undichtigkeiten und zur Verschlechterung der Traktion führen kann. Es ist ratsam, eine spezielle Klemmbefestigung aus Asbestzementrohren (verzinkter Schornstein) zu verwenden.

Lassen Sie uns näher auf die einzelnen Arbeitsschritte eingehen.

Vorbereitung

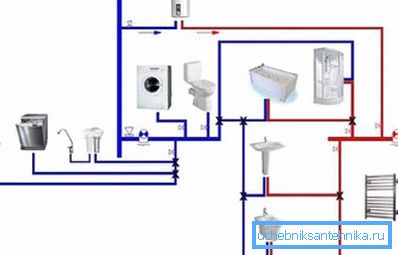

Die Installation eines komplexen Ingenieurnetzwerks, einschließlich Sanitär- und Sanitäranlagen, beginnt mit der Entwicklung des Projekts. In der Zeichnung sind die Verbindungspunkte mit Sanitäreinrichtungen, Adaptern, Kupplungen und anderen Formteilen, Rohrlängen, Absperrventilen, Buchhaltungsgeräten usw. angegeben.

Dann wird das Objekt direkt markiert. Auf allen Oberflächen ist der Weg der Rohrverlegung angegeben. Die gezeichnete Linie dient als Richtlinie, entlang der die Achse der Teile während der Installation platziert wird.

Danach werden die Befestigungspunkte der Befestigungsklammern markiert.

In diesem Fall müssen Sie die folgenden Nuancen berücksichtigen:

• Die Halterung muss an den Stellen installiert werden, an denen sich eine Kupplung, ein Adapter, ein Formteil oder ein anderes Formstück befindet.
• Der Abstand benachbarter Montageklemmen an einem geraden Rohrabschnitt sollte nicht mehr als zehn Durchmesser dieses Teils betragen.

Montagewinkel

Die Kunststoffrohre sollten mit Schlauchschellen an der Wand befestigt werden, so dass der Abstand zwischen der Oberfläche und der Kante des Teils minimal ist. Dadurch sparen Sie Platz auf der Stellfläche und vermeiden Schäden während des Betriebs.

Um die Schiebehalterung auszurüsten, wird der Einsatz in die Klemme eingeführt. Ansonsten sind die Kanten aufgeweitet (hierfür wird eine spezielle Vorrichtung verwendet), die das Wasserversorgungssystem aus Polymer oder das Abwassersystem vor Beschädigungen schützt.

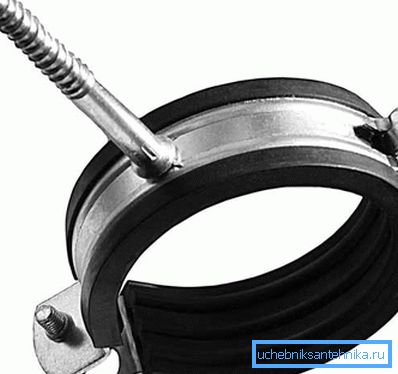

Die Halterung wird mit Schrauben oder Dübeln an der Wand befestigt. Zubehör ist in der Regel bereits im Lieferumfang enthalten.

Rohrinstallation

Sobald die Installationsarbeiten an den Klemmen abgeschlossen sind, können Sie mit dem nächsten Schritt fortfahren.

Der Einbau von Kunststoffteilen in Befestigungselemente bereitet in der Regel keine Schwierigkeiten:

• das Rohr wird in die Klemme eingeführt;
• Der obere Teil des Befestigungselements wird mit einem Riegel, Bolzen oder Bolzen befestigt.

Hinweis! Stahlrohrleitungen werden auf dieselbe Weise hergestellt. In diesem Fall ist es jedoch erforderlich, ihnen einen freien Zugang für die regelmäßige Wartung zu gewähren: Entfernen von Korrosionsherden, Lackieren und Prüfen der Dichtheit der Verbindungen. Aus diesem Grund werden Stahlrohre übrigens nicht zu Betonwänden gemauert.

Merkmale der Arbeit mit Metallkunststoffteilen

Unsachgemäße Befestigung von Rohrleitungen an der Wand kann zu einem Unfall führen. Um jedoch zu 100% sicher zu sein, dass es keine Durchbrüche gibt, sollten Sie die gesamte Installationsprozedur sorgfältig befolgen.

Hier sind die Grundvoraussetzungen:

• Arbeiten mit Metall-Kunststoff-Produkten können bei einer Umgebungstemperatur von mehr als + 10 ° C durchgeführt werden.
• Werden Teile bei niedriger Temperatur transportiert oder gelagert, müssen sie vor dem Betrieb erhitzt werden.
• Die Befestigung von Metall-Kunststoff-Rohrleitungen mit Klammern sollte nach dem Ende der dekorativen Wände erfolgen.
• Bei der Anordnung der Windungen darf auf keinen Fall ein Bruch der Teile zugelassen werden.

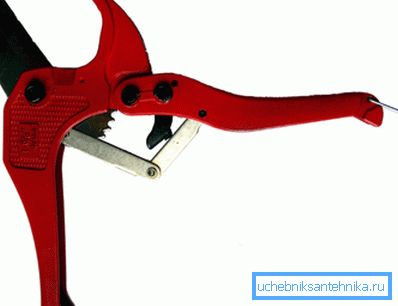

Schneiden Sie die Rohre mit einer Metallsäge oder einer speziellen Schere ab.

Es hat auch seine eigenen Funktionen:

1. Die Kante des Schnittstücks kann Grate aufweisen. Verwenden Sie dazu eine Datei oder ein spezielles Werkzeug.
2. Nach dem Schneiden mit der Schere kann das Rohrprofil oval werden. Nach dem Fixieren des Formstücks kann die Dichtheit gebrochen werden. Das Ausrichten des Rohrs hilft einem speziellen Kalibrierungswerkzeug oder einem Hammer (in letzterem Fall müssen Sie sehr vorsichtig vorgehen).

Um das Rohr zu biegen, insbesondere wenn Sie einen starken Biegeradius benötigen, müssen Sie auch Spezialwerkzeuge verwenden. Interne und externe Dorne helfen. Ihre Verwendung ermöglicht es Ihnen, den Innendurchmesser des Produkts und die Böe des Rohrs im Prozess zu verengen.

Wenn die Stelle der Falte nicht weit vom Schnitt entfernt ist, hilft das Biegen des Rohrs der Feder mit dem gewünschten Durchmesser, die in Fachgeschäften verkauft wird.

Fazit

Es gibt andere Wege, Rohrleitungen für verschiedene Funktionszwecke zu befestigen. Beispielsweise die Befestigung von Rohren in Rohrböden, die durch Bördeln oder Schweißen erfolgt. Sie können mehr darüber erfahren, indem Sie das Video in diesem Artikel lesen.
