Wie löten sie polypropylenrohre? eine detaillierte anleitung

Bei der Installation einer Sanitär- und Heizungsanlage reicht eine einfache Steckdose nicht aus. Um eine akzeptable Dichtheit der Verbindungen und die Haltbarkeit der Rohrleitung zu gewährleisten, ist das Schweißen erforderlich.

Merkmale der Installation von PP-Pipeline

Wenn es um die Installation der Rohrleitung geht, wird sich eine Person definitiv der Frage stellen, wie sie Polypropylenrohre löten.

Im Allgemeinen kann dieser Prozess in 2 Phasen unterteilt werden:

• Beide Kunststoffelemente werden erhitzt;
• Während das Material kalt ist, wird das Rohrende in die Muffe eingeführt. Nach dem Abkühlen wird die Dichtheit der Verbindung durch Löten des Materials gewährleistet.

In dieser einfachen Angelegenheit gibt es jedoch einige Feinheiten. Die Schweißtechnik hängt davon ab, ob die Rohrleitung verstärkt ist oder nicht.

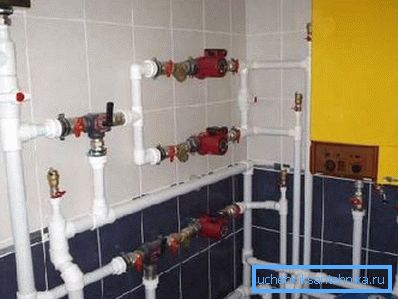

• Verstärkte PP-Rohre werden hauptsächlich für Warmwasserversorgungs- und Heizungssysteme verwendet. Aluminiumfolie (oder Glasfaser) wird zwischen zwei Kunststoffschichten eingelegt und verhindert eine übermäßige lineare Ausdehnung beim Erhitzen. Die PN25-Kennzeichnung sagt über die Verstärkung mit Folie aus, und die Verstärkung mit Glasfaser wird mit der Markierung PN20 gefunden, gewöhnliche Rohre werden auch mit derselben Kennzeichnung hergestellt.

• Beim Löten von Polypropylenrohren für kaltes Wasser können Sie eine normale, unverstärkte Rohrleitung verwenden.

Merkmale der verstärkten Pipeline

Die Wandstruktur des verstärkten PP-Rohrs hat bestimmte Einschränkungen für den Schweißprozess. Aber wie löten Sie Polypropylenrohre mit einer Verstärkungsschicht? Die Hauptaufgabe besteht hier darin, dass das Kühlmittel nicht mit dem Verstärkungsmaterial (Glasfaser oder Folie) in Kontakt kommt.

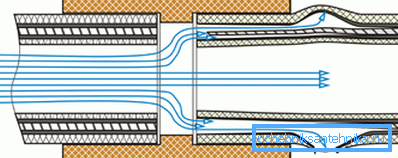

Wenn Sie ohne zusätzliche Vorbereitung versuchen, mit Polypropylen verstärkte Rohre zu löten, wirkt sich der Wärmeträger nicht nur auf die Polypropylenschicht (das Ende des Rohrs) aus, sondern auch auf die Klebstoffschicht zwischen Folie und Polypropylen. Früher oder später hält der Klebstoff den Einflüssen von hoher Temperatur und hohem Druck der Flüssigkeit nicht stand, so dass die Wahrscheinlichkeit einer Ablösung hoch ist.

Als Ergebnis beginnt Wasser in den Raum zwischen der oberen Schicht aus Polypropylen und dem Verstärkungsmaterial zu fallen. Als Folge davon kommt es an der Oberfläche der Rohrleitung zu Blähungen und zu Undichtigkeiten - die Kosten für eine unsachgemäße Vorbereitung der Rohrleitung sind sehr hoch.

PP-Rohre schrittweise löten

Im Allgemeinen können Sie die folgenden Schweißschritte auswählen:

• Vorbereitung der Pipeline;
• Erwärmung des Bügeleisens (Lötapparat);
• Heizung und Rohrleitungsanschluss aus Polypropylen.

Der Hauptunterschied der Technologie durch die Verstärkung von Polypropylen wirkt sich auf die Vorbereitungsphase aus.

Schweißvorbereitung

Anweisungen zum Vorbereiten der Rohrleitungssegmente zum Schweißen lauten wie folgt:

• die erforderliche Rohrleitungslänge wird geschnitten;

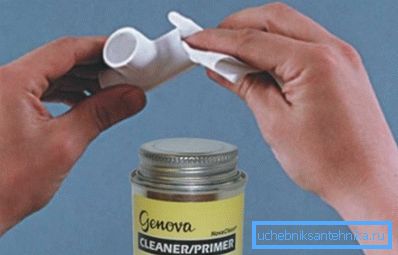

• der Hintern ist gründlich von Graten und Schmutz befreit;

• Es ist wünschenswert, die Fase, die äußere, vom Rohr, die innere, von der Innenfläche der Muffe zu entfernen. Die innere Fase kann auch mit einem Messer entfernt werden, wenn keine spezielle Aufnahme vorhanden ist.

Beachten Sie! Wenn die Fase nicht entfernt wird, kann der Weichkunststoff einfach hochgezogen werden, wenn das Rohr in die Muffe eingeführt wird. Infolgedessen kann das erweichte Material den freien Fluidstrom stören.

Bei der verstärkten Rohrleitung muss auch hier die Möglichkeit des Kontakts des Verstärkungsmaterials mit einer Flüssigkeit beseitigt werden.

• Wenn die Verstärkung außen ist, müssen Sie nur die Aluminiumschicht mit einem Rasierer reinigen. Um den Vorgang zu beschleunigen, können Sie spezielle Bohrerdüsen verwenden.

• Bei einer inneren Verstärkung ist es besser, die oberste Schicht aus Kunststoff und Aluminium zu entfernen.

Beachten Sie! Ein Teil der Schweißung streifte einfach die Verstärkungsschicht mit einer Pinzette aus und die Lagen aus Polypropylen verschmelzen beim Löten miteinander. Ein solcher Ansatz hat das Recht zu existieren, aber die Praxis zeigt, dass auch diese Verbindung Delaminierung unterliegt.

Wenn Sie das Problem lösen, wie Sie die Polypropylenrohre mit interner Verstärkung verlöten, müssen Sie einen Rasierer verwenden. Dies ist ein ziemlich einfaches Werkzeug und es sieht aus wie ein Zylinder mit einer Schneide im Inneren. Dabei wird der Rasierer auf das Rohr gelegt und mit Anstrengung verdreht, wobei die Dauer des Vorgangs von der Dicke der zu entfernenden Schicht abhängt.

Das Messer selbst wird mit einem Bolzen fixiert. Wenn also eine dicke Materialschicht entfernt werden muss, ist es besser, sie in Schichten zu bearbeiten und dünne Späne zu entfernen. Bei Bedarf kann die Position des Messers manuell eingestellt werden.

Der Kauf eines teuren Rasierers ist nur für Fachleute sinnvoll, die professionell an der Installation von Heizungs- und Wasserinstallationen beteiligt sind. Der Unterschied zwischen der günstigeren Option besteht nur in der Haltbarkeit der Schneidkante. Ein solches Messer besteht aus einem weniger haltbaren Material.

Schweißwerkzeug

Das Design der "Schweißmaschine" ist recht einfach:

• Gehäuse mit Temperaturregler und Ein / Aus-Anzeige;
• die Sohle (Dorn) ähnelt ihrer Form einem Bügeleisen. Im Dorn sind Bohrungen für Heizmanschetten mit unterschiedlichen Durchmessern vorgesehen;

Beachten Sie! Die Ärmel haben eine Teflonbeschichtung, es ist also streng verboten, sie mit Metallgegenständen zu verkratzen.

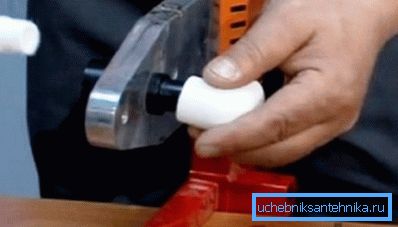

Um eine PP-Rohrleitung zu schweißen, muss die Oberfläche der Muffen auf 260 ° C erhitzt werden. Danach wird das Rohr in die Hülse eingeführt und die Muffe am anderen Ende platziert. Wenn Sie das Gerät erwärmen, müssen Sie zur Heizungsanzeige navigieren. Sobald die Temperatur des Dorns den gewünschten Wert erreicht, erlischt das Licht.

Beachten Sie! Es ist wichtig, das Material nicht zu überhitzen. Das Ergebnis der Überhitzung kann sein, dass der Kunststoff den inneren Querschnitt beim Verbinden teilweise überlappt. Sie können die Überhitzung beurteilen, indem Sie die Farbe von Polypropylen ändern.

Die Aufwärmzeit hängt vom Durchmesser ab. Sie können zu den in der Tabelle angegebenen Werten navigieren.

Rohrverbindung

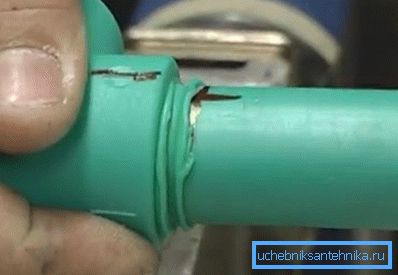

Nach dem Erwärmen der Rohrleitung können Sie direkt zum Löten von Polypropylenrohren gehen. Gleichzeitig wird ein Teil des Kunststoffs an der Verbindungsstelle herausgedrückt. Dies ist normal und bestätigt nur, dass das Schweißen korrekt durchgeführt wurde.

Beim Verbinden von PVC-Rohren werden die Rohre in der Muffe um eine halbe Umdrehung gedreht. Dies geschieht, um eine höhere Dichtheit zu erreichen. Im Fall von Propylen ist dies absolut kontraindiziert, das erweichte Material verformt sich und wird für die Verwendung ungeeignet.

Damit das Polypropylen aushärtet, legen Sie eine frische Masse einfach für ein paar Minuten beiseite. Die endgültige Dichtheit der Verbindungen wird nach der Installation des gesamten Heizungssystems überprüft, indem Wasser unter Druck gesetzt wird.

Wischen Sie nach Beendigung der Arbeit die Oberfläche der Manschette mit einem weichen Tuch ab. Trotz der Teflonbeschichtung kann etwas Kunststoff auf der Oberfläche bleiben. Wenn Kratzer auf der Oberfläche der Hülse auftreten, wird die Schweißqualität definitiv beeinträchtigt. Ein solcher Defekt kann nicht mit den eigenen Händen behoben werden.

Zusammenfassend

Die Installation von Heizungsanlagen und Rohrleitungen mit modernen Polypropylenrohren ist ohne den Schweißprozess (Löten) nicht möglich. Dieses Verfahren hat nichts mit dem Schweißen von Metallen zu tun, das Löten mit Polypropylen ist wesentlich einfacher. Dadurch kann auch ein unerfahrener Klempner das Anschließen einer Polypropylen-Rohrleitung bewältigen.

Das Video in diesem Artikel zeigt ein Beispiel für das richtige Löten von Polypropylenrohren.
