Wie ist das biegen von profilrohren

12-05-2018
Pfeifen

Der Rahmen, der mit Hilfe geformter Rohre hergestellt wurde, ist eine recht häufige Gebäudestruktur. Es wird ua für Gewächshäuser, Gewächshäuser, Markisen und Baldachinen mit Kugelform verwendet.

In diesem Fall gibt es zwei Möglichkeiten, um die erforderliche Form herzustellen - verwenden Sie ein Schweißgerät oder einen Rohrbiegemaschine.

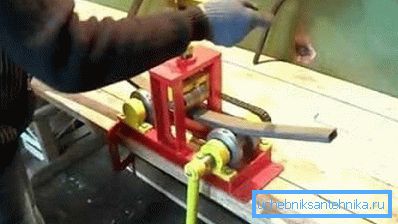

Auf dem Foto - das Profilrohr wird unabhängig gebogen

Nachfolgend betrachten wir die Verwendung von Spezialgeräten für solche Zwecke sowie Alternativen. So können Sie entscheiden, ob Sie für die Akquisition Geld ausgeben möchten, oder Sie können es auf eine alternative Methode beschränken.

Hinweis: Stellen Sie sicher, dass beim Biegen der Profilrohre keine Risse, Knicke und Abflachungen entstehen.

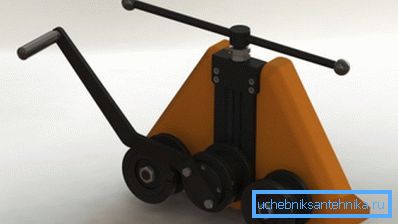

Option manuelle Rohrbiegemaschine

Was bietet uns die Industrie?

Im Folgenden betrachten wir die wichtigsten Biegearten, die am häufigsten verwendet werden:

Kompaktes Handbuch
  1. Es ist ratsam, sie für Arbeiten mit einer geringen Materialmenge zu kaufen.
  2. Sie werden aufgrund der ungefähren Passung des Radius und der geringen Produktivität nicht als professionelles Gerät verwendet.
  3. Zur Ausstattung gehören mehrere austauschbare Rollen. Mit ihrer Hilfe wird das Biegen des Profilrohres verschiedener Abschnitte durchgeführt.
  4. Um den gewünschten Radius zu erhalten, muss das Material mehrmals durch die Rohrbiegemaschine gefahren werden, wobei die zentrale Walze jedes Mal manuell abgesenkt werden muss. In diesem Fall müssen die Seitenrollen stationär bleiben. Die Biegung des Metallprofils erfolgt unter Druck von der zentralen Walze.
  5. Arbeit bedeutet körperliche Anstrengung.
  6. Die Maschine ist nur für geformte Rohre mit einem Querschnitt von bis zu 40 mm ausgelegt.
Elektrisch
  1. Die Ausrüstung ermöglicht eine hochgenaue Rohrbiegung.
  2. Setzen Sie den Biegeradius auf 1? elektronisch oder mechanisch möglich.
  3. Das Gerät ist in der Lage, große Materialmengen im Schichtbetrieb zu verarbeiten.
  4. Obwohl der Preis einer elektrischen Maschine höher ist als der manuelle Preis, kann sie zur Erbringung von Dienstleistungen für die Öffentlichkeit verwendet werden, wodurch die Amortisationszeit verringert wird.

Der Nachteil der Ausrüstung liegt in den hohen Kosten und dem hohen Gewicht, was die Verfügbarkeit für den durchschnittlichen Käufer begrenzt.

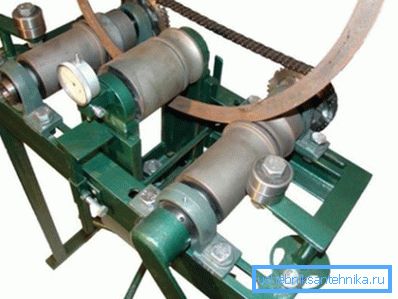

Elektrische Rohrbiegemaschine

Alternative Methoden

Verwenden Sie ein Schweißgerät und Winkelschleifer

Wenn Sie keine Rohrbiegemaschine in der Nähe haben oder die Kosten für die Dienstleistungen nicht zu Ihnen passen, ist es möglich, das Profilrohr zu Hause mit den eigenen Händen im rechten Winkel zu biegen.

Dazu müssen Sie eine Mühle oder eine "Mühle" und eine Schweißmaschine vorbereiten. In den folgenden Anweisungen erfahren Sie, wie das geht:

  1. Zeichnen Sie ein Diagramm, in dem der Rundungsradius berechnet wird.
  2. An der Stelle, an der das Rohr gebogen werden soll, Winkelschleifer mit einer Scheibe auf Metall mehrere Querschnitte machen.
  3. Spannen Sie das Rohr in einen Schraubstock und biegen Sie es mit einer kleinen Kraft in die gewünschte Richtung.
  4. Schweißen Sie die Schnitte mit einem Schweißgerät, wenn der Biegungswinkel zu Ihnen passt. Vergessen Sie nicht die Einhaltung der TB-Regeln.

Tipp: Schleifen Sie im letzten Schritt die Schweißnähte.

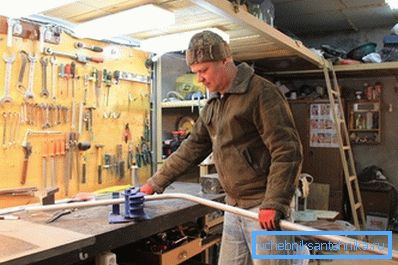

Wie man ein Profilrohr zu Hause mit den eigenen Händen biegt

Sand- und Metallscheibe

Diese Methode erfordert keine speziellen Werkzeuge und kann daher als eine der einfachsten, wenn auch zeitaufwändigsten betrachtet werden.

Wenn Sie nicht wissen, wo das Profilrohr gebogen werden soll, verwenden Sie es:

  1. Bereiten Sie den Sand vor, der ausreichen sollte, um das gesamte Rohr zu füllen. Achten Sie darauf, es zu trocknen und zu sichten.
  2. Bedecken Sie ein Ende der Pfeife mit einem Holzhieb.
  3. Gießen Sie den gesiebten Sand hinein und verstopfen Sie ihn auch auf der anderen Seite.
  4. Nehmen Sie eine Metallscheibe mit einem geeigneten Durchmesser.
  5. Sichern Sie ein Ende des Profilrohrs sicher zwischen den Stiften, ziehen Sie es nach dem anderen und klopfen Sie die Scheibe darauf.

Tipp: Um das Biegen des Profils in einem kleinen Radius zu erleichtern, ist es besser, die Verformungsstelle mit einem Gasbrenner zu erwärmen. Die Unversehrtheit der Metallwände während des Prozesses ergibt festen Sand.

  1. Entfernen Sie das verstopfte Häckchen, nachdem Sie das Profil gebogen haben. Sie müssen ausgeschlagen oder ausgebrannt werden.
  2. Entfernen Sie den Sand vollständig aus dem Rohr.

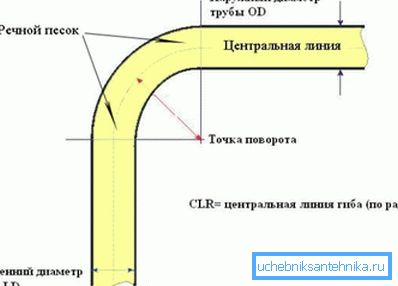

Verwendung von Sand

Die Methode ist ziemlich kompliziert und wird normalerweise für einmalige Pfeifen verwendet. Im Winter kann der Sand durch Wasser ersetzt werden, das im Profil einfrieren sollte, vergessen Sie nicht, die Enden sicher mit Staus zu verschließen.

Sobald die Flüssigkeit in der Leitung einfriert, können Sie sie gemäß dem vorbereiteten Muster biegen.

Wenden Sie eine quadratische Feder an

Fachleute kennen einen anderen Weg, der es den Wänden eines metallförmigen Rohrs nicht erlaubt, sich zu verformen - mit einer Feder, deren Querschnitt die gleiche Form hat, jedoch kleiner ist. Zur Herstellung wurde Stahldraht verwendet, dessen Durchmesser von der Wandstärke abhängt.

Feder zum Biegen des Profilrohrs

Die Hauptsache - es sollte mühelos in das Produkt gelangen. Dann sollte der geplante Biegeort mit einem Gasbrenner oder einem Fackel erhitzt werden, da dann die Wände leichter gebogen werden können.

Verwenden Sie spezielle Schutzhandschuhe, wenn Sie das Produkt mit einer Zange halten. Um den gewünschten Radius zu erhalten, verwenden Sie einen Rohling oder Metallstifte, die zuverlässig am Umfang angebracht werden sollten.

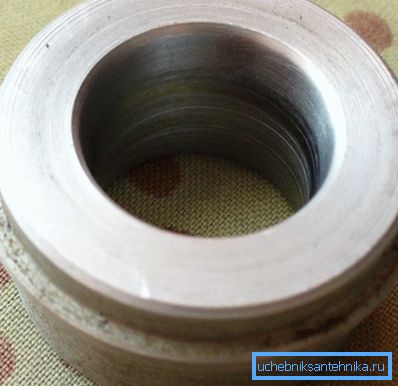

Stahlrohling zum Biegen

Fazit

In dem Artikel wurde erläutert, wie Sie ein Profilrohr auf den gewünschten Radius biegen können. Dafür gibt es eine spezielle Ausrüstung, die den Prozess erleichtert, oder Sie können "Folk" -Methoden verwenden, wenn die Maschine zu teuer ist, die Kosten für Biegearbeiten nicht für Sie geeignet sind oder Sie sie nicht erreichen können (siehe auch Schweißnahtpfeife: Technologie und Ausrüstung).

Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
