Wie hoch der druck in den rohren sein sollte und von was

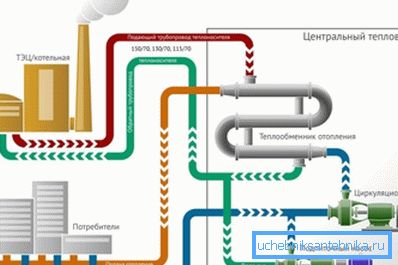

Die Suchmaschinen fragen häufig nach, wie viel Druck in den Heizungsrohren herrscht. Diese Einstellung ist jedoch nicht korrekt, da der MPa im System davon abhängt, welches System in Ihrem Haus zentral oder autonom ist. Diese Werte können auch hier abweichen.
Wenn zum Beispiel Kühlmittel in niedrigen Gebäuden angewendet wird, ist der Druck viel geringer als in Hochhäusern, daher unterscheidet sich der Kreislauf selbst. Lassen Sie uns gemeinsam auf diese Zusammenhänge eingehen und sehen Sie sich das zusätzliche Video in diesem Artikel an.
Druckverhältnis
Arten von Druck
Hinweis Um die Druckfestigkeit eines Rohrs (für eine Wohnungskontur) zu berechnen, muss man verstehen, welche Arten dieser Messung überhaupt existieren.
- Unter statischem Druck versteht man eine Wassersäule, genauer ihre Höhe, auf die sich die Pumpe von einem Kessel oder einem zentralen Kesselraum heben lässt - die Berechnung der Leistung hängt davon ab, insbesondere bei Hochhäusern.. Das heißt, für einstöckige und mehrstöckige Gebäude mit dem gleichen Wohnraum sind die Anforderungen für diesen Indikator völlig unterschiedlich.
- Von dem dynamischen Druck hängt die Geschwindigkeit des Kühlmittels im System ab - Je schneller der Zyklus abgeschlossen ist, desto weniger kühlt sich das Wasser ab. Daher sind die Heizkosten niedriger und der Energiegesamtpreis wird ebenfalls sinken.

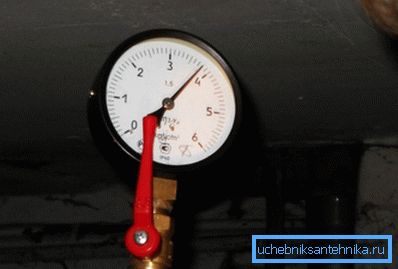

- Zusätzlich gibt es einen Arbeitsdruck (konstant) und einen Pressdruck (Maximum oder Test), und die Rohrwandstärke wird abhängig vom Pressdruck und nicht vom Arbeitsdruck berechnet. Unter normalen Betriebsbedingungen in Mehrfamilienhäusern sollte der Betriebsdruck (Betriebsdruck) unabhängig von der Bauart (neues Projekt oder Chruschtschewka) 8 bis 9,5 Atmosphären betragen, dh 0,8-0,96 MPa oder 8,1-9 81 kgf / cm2), wie in den Anweisungen gefordert. Leider wird diese Zahl in einigen Häusern stark unterschätzt und liegt bei etwa 5-5,5 Atmosphären bzw. 0,5 bis 0,55 MPa bzw. 5,0 bis 5,6 kg / cm2.
Polypropylen-Rohre
Hinweis Polypropylenrohre werden in der Regel mit der Abkürzung - Russisch PP oder Englisch PPR - geschrieben. Welchen Druck das Polypropylenrohr und seine thermischen Eigenschaften hält, wird durch die Abkürzung PN gefolgt von einer Zahl danach angezeigt.
Wenn wir darüber sprechen, wie viel Druck ein Polypropylenrohr aushalten kann, bedeutet dies, dass es sich um den Heizkreis handelt, und höchstwahrscheinlich vom zentralen Heizraum, da bei einem autonomen System Druck auf den Kreislauf ausgeübt wird.

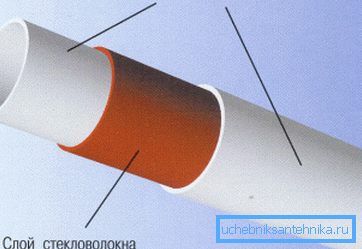

Für die Stand-alone-Option ist ein Niederdruck-Polyethylenrohr gut geeignet - es wird für einen Fußboden mit Fußbodenheizung installiert. Bei der Markierung von Polypropylen PN10 b PN16 gibt es jedoch keine Verstärkungsschicht, und solche Rohre sind für die Kontur nicht geeignet - hier werden üblicherweise PN20 und PN25 verwendet.
Tabelle der Abhängigkeit der Betriebsressource PPR von Druck und Temperatur
| t? C | Betriebsmittel (Jahre) | PPR-Typ | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Zulässige Belastung (kgf / cm)3) | |||||
| 20 | 10 | 13.5 | 21,7 | 27.1 | 33,9 |
| 25 | 13.2 | 21.1 | 26.4 | 33,0 | |
| 50 | 12,9 | 20,7 | 25,9 | 32.3 | |
| 30 | 10 | 11,7 | 18,8 | 23.5 | 29.3 |
| 25 | 11.3 | 18.1 | 22.7 | 28.3 | |
| 50 | 11.1 | 17,7 | 22.1 | 27,7 | |
| 40 | 10 | 10.1 | 16.2 | 20.3 | 25.3 |
| 25 | 9,7 | 15.6 | 19.5 | 24.3 | |
| 50 | 9.2 | 14,7 | 18.4 | 23,0 | |
| 50 | 10 | 8,7 | 13,9 | 17.3 | 21,7 |
| 25 | 8,0 | 12.8 | 16,0 | 20,0 | |
| 50 | 7.3 | 11,7 | 14,7 | 16.3 | |
| 60 | 10 | 7.2 | 11.5 | 14.4 | 18,0 |
| 25 | 6.1 | 9.8 | 12.3 | 15.3 | |
| 50 | 5.5 | 8,7 | 10,9 | 13,7 | |
| 70 | 10 | 5.3 | 3,5 | 10,7 | 13.3 |
| 25 | 4,5 | 7.3 | 9.1 | 11.3 | |
| 30 | 4.4 | 7,0 | 9.8 | 11,0 | |
| 50 | 4.3 | 6.8 | 8,5 | 10,7 | |
| 80 | 55 | 4.3 | 6,9 | 8,7 | 10.8 |
| 10 | 3.9 | 6.3 | 7,9 | 9.8 | |
| 25 | 3.7 | 5.9 | 7,5 | 9.2 | |
| 95 | 1 | 3.9 | 6.7 | 7,6 | 8,5 |
| 5 | 2.8 | 4.4 | 5.4 | 6.1 |
Es sollte auch gesagt werden, dass die Druckabhängigkeit des Rohrdurchmessers das Gesamtbild nicht verändert, da sich der Druck nicht mit zunehmendem Querschnitt ändert, sondern das Kühlmittelvolumen zunimmt, was zusätzliche Kosten für die Erwärmung von Wasser verursacht.
Wie Sie sehen, ist für die Zentralheizung, gemessen an den Parametern des Drucks im System, fast jede PPR geeignet (es gibt noch eine Reserve), aber hier sollten Sie die Kühlmitteltemperatur berücksichtigen, da diese beiden Parameter kombiniert werden sollten.
RN10 kann einer konstanten Temperatur von 20 ° C standhalten (kurz 45 ° C), und der RN16 hält konstant 35 ° C (kurz 60 ° C). Daher ist diese Option nicht für die Warmwasserversorgung oder das Heizen geeignet.
Hinweis Aus irgendeinem Grund glauben einige, dass ein großer Querschnitt des Rohrs es Ihnen ermöglicht, den Raum besser zu beheizen. Dies ist jedoch ein gefährlicher Fehler. Erstens muss, wie oben erwähnt, ein größeres Wasservolumen erwärmt werden, zweitens ist die Heizquelle nicht der Kreislauf, sondern der Kühler und drittens die Leiterplatte leitet die Wärme sehr schlecht ab.
Also, für welche Druckrohre aus Polypropylen Druckluft vorgesehen ist, können wir uns die Tabelle oben ansehen und zu den Temperaturanzeigen zurückkehren. Betrachten Sie zunächst die RN20 - eine solche Leitung gilt als universell (für heißes und kaltes Wasser) und ist für einen Dauerbetrieb ohne Konsequenzen bei einer Kühlmitteltemperatur von bis zu 80 ° C ausgelegt. Konvektionskessel für die autonome Heizung arbeiten im Modus von 60 bis 80 ° C.
Nicht sehr große Unterschiede in dieser Hinsicht und bei Brennwertkesseln - es gibt einen normalen Betriebsmodus von 40 bis 80 ° C, daher sind beide Modi ideal für PPR RN20.
Es gibt jedoch nicht für jede Region ausreichend Temperatur von 80 ° C für Heizkörper und eine Kontur. Daher müssen Sie RN25 verwenden, das kontinuierlich bei 95 ° C betrieben werden kann. In diesem Modus kann nicht nur der autonome Heizkessel funktionieren, sondern auch der zentrale Heizungsraum, falls dies erforderlich ist. Daher ist es sinnvoller, dieses Rohr zu verwenden.

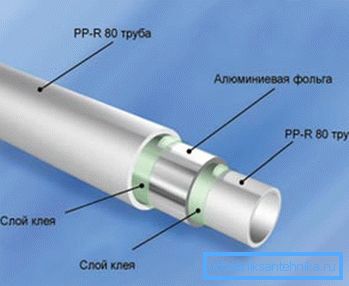

Das Polypropylenrohr RN25 weist einige Merkmale auf, die bei der Installation zu beachten sind. Dies ist ein geringfügig vergrößerter Außendurchmesser. Die Position der verstärkenden Aluminiumfolie befindet sich nicht in der Mitte der Wand, sondern näher an der Oberfläche.

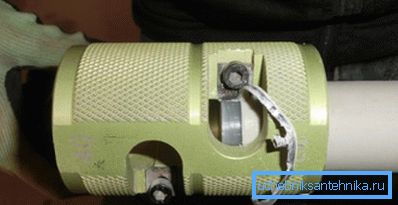

Wenn der vergrößerte Abschnitt nicht viel behindert und das Ende beim Löten immer noch in die heiße Düse geht, stört die Folie, da diese Schicht blank ist, was die Haftung am Rohrverbindungsfitting und damit die Qualität der Verbindung verringert. Um dies zu vermeiden, müssen Sie das Ende mit Hilfe des Treibers selbst reinigen, wie auf dem Foto oben gezeigt.
Empfehlung. Beim Löten von Polypropylen sollte das Ende eines Rohrs mit einem Durchmesser von 20 mm bei 14-17 mm, 25 mm - bei 15-19 mm - in die Armatur passen. Wenn das Ende tiefer geht, werden seine Kanten abgeflacht, wodurch die Permeabilität verringert oder sogar eine Verstopfung erzeugt wird.
Fazit
Zusammenfassend ist zu sagen, welcher Druck einem Metall-Kunststoff-Rohr standhält - es beträgt 10 kg / cm2, Daher eignet es sich hervorragend für Fußbodenheizungssysteme. Trotz der Tatsache, dass Polyethylen offiziell für diesen Zweck verwendet wird, entscheidet sich die überwiegende Mehrheit der Installateure für ein Laminat auf Metallbasis mit einem Durchmesser von 16 mm.
