Wie das schneiden von rohren durchgeführt wird:
Für Pipelines für verschiedene Zwecke müssen die Materialien angepasst werden, und heutzutage können verschiedene Fragmentierungsmethoden dafür verwendet werden, beispielsweise das Laserschneiden von Rohren als eine der genauesten Arten von Bearbeitungsteilen. Es gibt andere Methoden, deren Basis als flammenloses Schneiden bezeichnet werden kann, das heißt, dass keine Brenner wie Gasbrenner oder Benzinschneider verwendet werden, was die Passgenauigkeit signifikant erhöht.
Wir werden im Folgenden über solche Einheiten und deren Verwendung sprechen und Ihnen in diesem Artikel eine thematische Demonstration des Videos zeigen.
Rohrfragmentierung
Hinweis Das einfachste Werkzeug zum Schneiden der eigenen Hände zu Hause kann als Metallsäge bezeichnet werden. Mit einem solchen Werkzeug können jedoch nur Profile mit einem geringen Querschnitt geschnitten werden. Außerdem ist es mit Hilfe einer Leinwand sehr schwierig, entlang des gesamten Umfangs eine flache Linie zu halten. Daher wird diese Methode nicht in Betracht gezogen.
Arten von Geräten

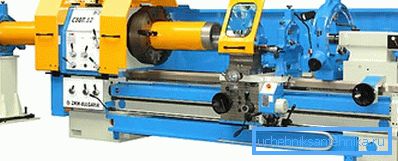

- Eine solche Ausrüstung zum Schneiden von Rohren kann, wie eine Maschine in der oberen Fotografie, eine Drehbearbeitung von Rohren, Kolonnen und verschiedenen Teilen der Pipeline bewirken, was in der geologischen Erkundung, der Öl-, Gas- und Erzaufbereitungsindustrie, im Maschinenbau extrem notwendig ist. Diese Maschine wird unter Berücksichtigung der folgenden Parameter ausgewählt: der Querschnitt der Spindelbohrungen; Abstand zwischen zwei Zentren; maximaler Abschnitt eines Teils für die Bearbeitung; das Vorhandensein oder Nichtvorhandensein einer halbautomatischen Maschine zum Einfädeln; die Stabilität des Bettes.

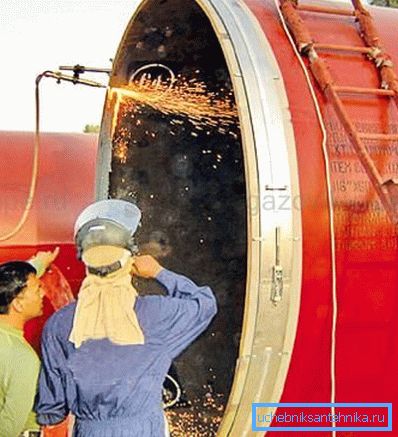

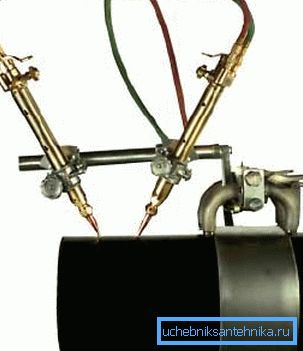

- Die Bandmaschine zum Schneiden von Rohren "MONARCH BAND MACHINE" wird verwendet, wenn sich die Rohrleitung bereits in einem Graben befindet oder während der Bearbeitung zu wenig Platz zur Verfügung steht. Es ist bemerkenswert, dass das rostfreie Band nur 153 mm benötigt, was für einen großen Querschnitt fast zu vernachlässigen ist. Bei der Endbearbeitung mit solchen Geräten ist ein Durchmesser von 159 mm bis 1529 mm möglich, und die Maschine kann sogar von einem stark verformten Rohrende aus anfasen.

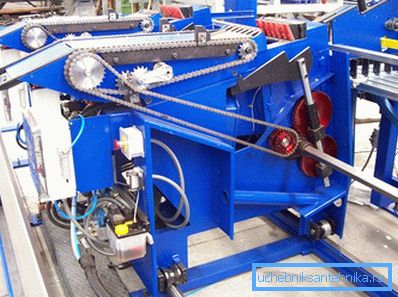

- Solche Stationen werden für Knüppel aus schwarzem und rostfreiem Stahl verwendet, und hier wird das Schneiden eines geformten Rohres mit kleinem und großem Durchmesser mit rundem, quadratischem und rechteckigem Querschnitt durchgeführt, das von einer automatisierten Station zum Sägen zugeführt wird.. Zusätzlich ist die automatische Linie mit einer Entladestation ausgestattet, an der sich vorgefertigte Bruchstücke ansammeln können.
| Durchmesser | mm | 10-100 |
| Querschnitt von quadratischem und rechteckigem Profil | mm | 1010; 6585/1510; 10060 |
| Wandstärke | mm | 1-5 |
| Länge | mm | 4000-8000 |
| Länge kürzen | mm | 340-8000 |
| Antriebskraft (Motor) für einen Sägekopf | kw | 3.3 |
| Scheibendurchmesser | mm | 270-350 |
Automatische Trennlinie

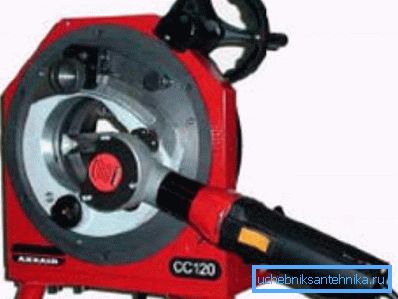

- Axxair CC121fs ist in der Lage, senkrecht zu schneiden, ohne Grate, die maximale Abweichung von 0,25 mm, und dank der Klemme können Sie auch beim Schneiden dünnwandiger Rohre Deformationen vermeiden. Solche Mechanismen sind recht kompakt und haben ein geringes Gewicht, so dass sie nicht nur in der Werkstatt, sondern auch auf der Baustelle eingesetzt werden können. Die CC-Serie ist mit einem manuellen Rad eines Rotationssystems ausgestattet, das den Schneidevorgang erleichtert und zusätzlich mit dem Orbitalschweißen abgeschlossen wird.
- Ein Rohrschneidewerkzeug wie FIN&FICEP ist für die Fragmentierung nach Größe, zum Schneiden verschiedener Formen sowie zum Abschrägen konzipiert.
| Modell, Serie | PB |
| CNC-Achse (Stück) | 6 |
| Möglicher Durchmesser (mm) | 060-01420 |
| Wandstärke: Luftplasma (mm) | 5-25 |
| Wandstärke: Gas (mm) | 5-10 |
| Mögliche Länge (mm) | 800-12000 |
| Maximales Gewicht (kg) | 6000 |
| Mögliche Schnittwinkel | 20 & ndash; 160 & ggr; |
| Spannvorrichtung | 5 greift |
| Schräg abschrägen | 30 & ndash; 150 & ggr; |
| Elektronischer Cliphalter | 1 Satz |
| Längsbewegung (Y-Achse): Hubwert Max. Positioniergenauigkeit | 12.000 mm 10.000 mm / min 0,3 mm |
| Vor- und Zurückfahren (X-Achse): Hubwert Max. Positioniergeschwindigkeit Positioniergenauigkeit | 600 mm 1500 mm / min 0,2 mm |
| Auf- und Abfahren (Z1-Achse): Hubwert Max. Positioniergeschwindigkeit Positioniergenauigkeit | 560 mm 1500 mm / min 0,2 mm |
| Rohrdrehung (Achse?): Positioniergenauigkeit Rotationswinkel Rotationsgeschwindigkeit | Nicht beschränkt auf 0-8 U / min 0,2 ° |
| Radialhub des Brenners (Achse? 1): Neigungswinkel Neigungsgeschwindigkeit Positioniergenauigkeit | ± 45 ° 0-18 U / min 0,2 ° |
| Brennereinstellung der Fase (Achse? 2): Neigungswinkel Neigungsgeschwindigkeit Positioniergenauigkeit | ± 60 ° 0-18 U / min 0,2 ° |
| Farb-Touchscreen | 1 Satz |
| Brennschneidbrenner | 1 Satz |
| Rohrunterstützungsmodul | 6 Stück |
Technische Spezifikationen FIN&FICEP
Fase
Erklärung In der oberen Abbildung ist der Wert: a der Entfernungswinkel; P mutiges Stumpfen; d - Schnitttiefe oder Bein; w - fette Breite; H ist die Gesamtdicke.
Es gibt nur drei Möglichkeiten zum Fasen des Werkstücks - es handelt sich um X-, Y- und J-Verfahren, die auch mit V, K, Y bezeichnet werden können - die Anweisung erlaubt (siehe auch Artikel Gusseisenrohre für Abwasser: Vorteile und verschiedene Installationstechniken).
Das Anfasen wird auf zwei Arten durchgeführt - mechanisch und thermisch. Bei der Wahl der Methode spielt nicht der Preis eine Rolle, sondern das Endergebnis. Daher kann das bevorzugteste Verfahren als mechanische Bearbeitung bezeichnet werden, da in diesem Fall der Bearbeitungsprozess nicht durch die chemischen und physikalischen Eigenschaften des Materials beeinflusst wird.
Trotz der Tatsache, dass das mechanische Verfahren zeitaufwändiger ist, gibt es einen großen Vorteil - das vollständige Fehlen einer thermischen Einflusszone, obwohl die Wärmebehandlung viel billiger ist und mit den eigenen Händen durchgeführt werden kann.
Fazit
Wie Sie verstehen, ist das flammenlose Schneiden von Rohren sowie deren Bearbeitung (Anfasen) viel teurer, aber die Qualität der Bearbeitung steigt unweigerlich. Wenn Sie gewöhnliche Sanitär- oder Heizungsinstallationen installieren, ist eine hohe Genauigkeit natürlich unbrauchbar. In der industriellen Produktion ist dies jedoch von größter Bedeutung (siehe auch Artikel Gusseisen-Abwasserrohre: ihre Typen und 4 grundlegende Betriebsregeln).
