Wie das kabel unabhängig in rohren verschiedener typen

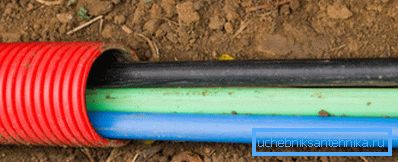

Wenn das Verlegen eines Kabels in einem Rohr unter einer Straße etwas ganz Normales ist, hat sich eine ähnliche Anordnung von Strom- oder Niedrigstromverdrahtung in der Dicke des Estrichs oder in einer Wand relativ erst kürzlich verbreitet. Zuvor verlegten die meisten Landsleute das Stromkabel in die vorgefertigten Rillen, aber die Verwendung des Rohrs weist eine Reihe offensichtlicher Vorteile auf.

Vorteile der Kabelverlegung in der Rohrleitung

Ein Rohr zum Verlegen eines Kabels im Boden, auf einer Bohle oder in einer Wand im Vergleich zu Toren zeichnet sich durch folgende Vorteile aus:

• lange operative Ressource des Dirigierens;
• die Möglichkeit einfacher und effektiver Wartungs- und Reparaturarbeiten, ohne dass Wände oder Estrich zerstört werden müssen;
• die Möglichkeit der wirtschaftlichen Installation elektrischer Leitungen;
• Schutz von Kabeln, die in einem starren Mantel verlegt sind, vor mechanischen Einwirkungen während des Schrumpfens.

Es ist empirisch bewiesen, dass eine Rohrleitung zum Verlegen eines Kabels im Boden oder in einem Gebäudeobjekt die Länge der Route verringern kann.

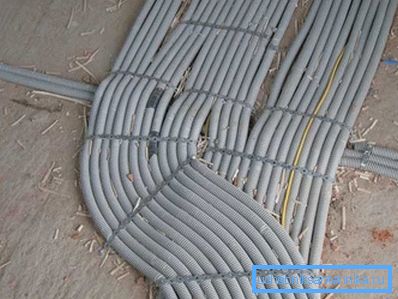

Von der Abschirmung aus können Sie beispielsweise im Boden verdrahten und einzelne Kabel zu Steckdosen und Schaltern umleiten. In diesem Fall wird der elektrische Draht natürlich um eine Größenordnung weniger ausgegeben, als wenn er entlang der Rillen an der Decke oder entlang der Oberseite der Wände geführt werden müsste und zu jedem Auslass in der Nähe des Bodens fallen würde.

Ein weiterer wichtiger Punkt ist die Möglichkeit von Reparaturarbeiten, wobei beschädigte Drähte ersetzt werden.

Das Kabel unabhängig vom Typ aus dem Blitz zu ziehen, ist nahezu unmöglich. Dieselbe Operation, wenn ein Stahlrohr zur Kabelverlegung in der Wand verborgen ist, scheint nicht besonders schwierig zu sein.

Dies geschieht wie folgt:

• Eine starke lange Angelschnur ist sicher an einem der Drahtenden befestigt.
• auf der anderen Seite wird der Draht allmählich herausgezogen, bis die Linie erscheint;
• danach wird die Entfernung eines Bruchs oder einer Beschädigung durch Verseilen oder an einer Angelschnur anstelle des alten Drahtes an einen neuen gebunden;
• Der letzte Schritt besteht darin, die Angelschnur vorsichtig in ihre ursprüngliche Position zu ziehen.

Pipeline-Auswahl

Traditionell wird in Hochhäusern ein Metallrohr für die Kabelverlegung verwendet. Gleichzeitig werden in den einzelnen Gehäusekonstruktionen neben Metallrohren zunehmend Polymeranaloga eingesetzt.

Tipp: Wenn Sie ein Rohr für die Platzierung der elektrischen Verdrahtung wählen, kaufen Sie die Produkte, die mit einer Drahtverengung ausgestattet sind. In diesem Fall vermeiden Sie den Kauf einer separaten Taille.

Erwägen Sie die Verwendung von Kunststoffstrukturen anstelle von Metallrohren:

• Bei der Montage von Kunststoffstrukturen ist kein Schweißen erforderlich.
• leichte mechanische Bearbeitung von Polymerstrukturen bis zum Biegen der eigenen Hände unter einem kleinen Radius, was die Installationsarbeiten erheblich vereinfacht;
• geringes Gewicht und dadurch weniger Belastung des Putzes;
• niedrigerer Preis im Vergleich zu Gegenstücken aus Metall;
• ideal glatte innere Oberfläche, die eine einfache und bequeme Kabelführung ermöglicht;
• hervorragende Isoliereigenschaften von Kunststoff und dadurch Betriebssicherheit der Leitung;
• Null Wahrscheinlichkeit der Kondensatbildung in Kunststoffrohren und dadurch Kurzschlussfreiheit gewährleistet.

Traditionell ist das Haus versteckt oder offen angeordnet. Welche Arten von Rohren müssen in beiden Fällen angewendet werden?

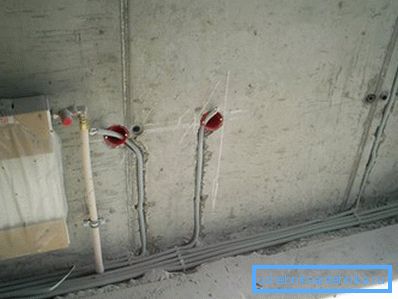

Das Verlegen von verborgenen Strom- oder Schwachstromleitungen innerhalb der Wand oder des Bodens erfolgt vorzugsweise mit HDPE- und LDPE-Rohren. Diese Produkte zeichnen sich durch eine hohe Temperaturbeständigkeit aus, wodurch die Beschädigung der Struktur bei einem Kurzschluss oder bei starker Erwärmung des Kabels beseitigt wird.

Wichtig: Ein glattes LDPE-Rohr ist die optimale Lösung für das Verlegen in die Wand, wohingegen ein gewelltes PND-Produkt in den Estrich eingelegt werden sollte. Tatsache ist, dass die gewellte Oberfläche die Funktion von Versteifungen erfüllt und die Kabel nicht beschädigt werden, wenn der neu verlegte Estrich trocknet.

Empfehlungen für die Auswahl und Installation der Pipeline

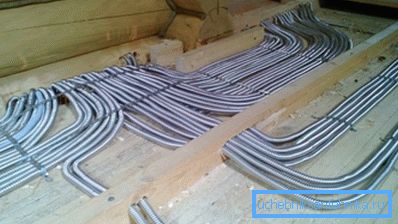

• Polyethylen- oder PVC-Rohre zur Kabelverlegung können in nicht brennbaren Untergründen verwendet werden. Bei Installationsarbeiten in Holz- und Fachwerkhäusern müssen die Stromleitungen in einer Metallleitung verlegt werden.

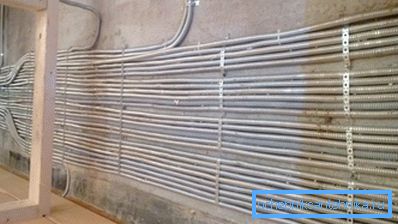

• Bei der Montage wird die Struktur mit speziellen Kunststoffklammern oder Metallbefestigungen in der gewünschten Position fixiert.
• Der Durchmesser der Rohrleitung wird entsprechend dem Durchmesser und der Anzahl der Kabel ausgewählt.
• Die Montage der Konstruktion über den abgehängten Decken erfolgt mit Hilfe von Ankern oder speziellen Halterungen.

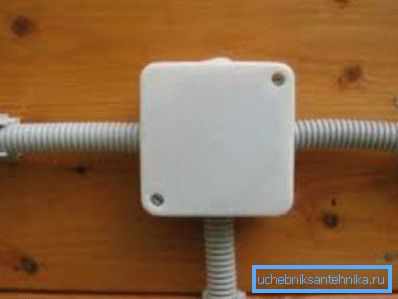

• Damit eine außenliegende Installation an prominenter Stelle ein ästhetisch ansprechendes Ergebnis liefert, erfolgt die Positionierung der Rohre im Raum mit einem Wasserstand.
• Die Montage im Estrich erfolgt am besten direkt beim Gießen des Bodens. Zu diesem Zweck wird das Rohr an der Unterseite des Metallleuchtturmes befestigt.
• Wenn das Rohr nicht ohne Faltenbildung gebogen werden kann, sollten spezielle Eckelemente verwendet werden. Das Zerquetschen der Rohrleitung ist mit der Tatsache verbunden, dass das Kabel während der nachfolgenden Räumvorrichtung feststeckt.
• Wenn die gekauften Kunststoffrohre kein Drahtziehen ermöglichen, können Sie eine spezielle Nylon-Taille mit einer Halterung in Form eines Tropfens am Ende erwerben.
• Wenn bei der Installation von Stromleitungen ein Stahlrohr verwendet wird, ist es ratsam, einen speziellen Rohrbieger zu verwenden, der die Falzung mit dem erforderlichen Winkel und Radius ohne Faltenbildung macht.
• Wenn die Arbeiten unter Verwendung von Metallrohren ausgeführt werden, im unteren Teil der Struktur Löcher für den Abfluss bei Kondensation bohren.
• Während der Konstruktion und des Betriebs des Kabelkanals aus Metall ist das Stahlgehäuse selbst geerdet. Wenn die Struktur aus Kunststoff besteht, sind nur Steckdosen geerdet.

Fazit

Nachdem Sie nun die Anweisungen zum Verlegen von Kabeln in Rohren kennen, können Sie die Verdrahtung in Ihrem Haus beginnen.

Wenn Sie Fragen haben, die ausführliche Erklärungen erfordern, schauen Sie sich das Video in diesem Artikel an.
