Wie berechnet man das rohr für einen warmen boden?

Heute ist die Fußbodenheizung sehr beliebt. Mit dieser zusätzlichen Ausstattung können Sie den Wohnkomfort erhöhen und die Heizkosten senken. Es gibt verschiedene Arten solcher Systeme, es handelt sich um Warmwasserbereitung, elektrische Heizelemente und Infrarotstrahler. Bei der Installation kann jede Art ihre eigenen spezifischen Fragen haben. Wenn Sie zum Beispiel einen mit Wasser beheizten Boden erstellen, ist es wichtig, die Anzahl der für die Installation erforderlichen Rohre im Voraus zu kennen. In diesem Artikel wird beschrieben, wie das Rohr für einen warmen Boden berechnet wird.

Materialauswahl

Der erste Schritt ist die Auswahl der richtigen Leitung für Ihre Bedingungen. Zum Verkauf stehen verschiedene Optionen für solche Strukturen zur Verfügung. Nämlich Rohre von:

• Kupfer;
• Metallkunststoffe;
• Polypropylen;
• vernetztes Polyethylen.

Jedes Material hat seine eigenen Vor- und Nachteile. Die teuersten Installationsoptionen sind Kupferrohre. Dies ist vielleicht der größte Nachteil. Ansonsten erfüllen Kupferrohre höchste Anforderungen. Sie werden am häufigsten in Fußbodenheizungssystemen in Westeuropa eingesetzt. Kupfer hat eine lange Lebensdauer und eine hervorragende Wärmeleitfähigkeit. Beim Kauf solcher Rohre ist zu beachten, dass die Installation viel Erfahrung und Spezialausrüstung erfordert.

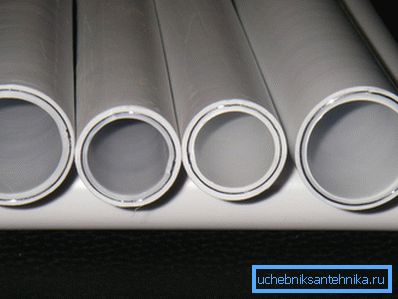

Metallprodukte sind viel billiger. Darüber hinaus haben diese Rohre auch eine hohe Wärmeleitfähigkeit und Festigkeit. Aufgrund der Aluminiumschicht halten sie starken mechanischen Belastungen stand.

Tipp! Polypropylenrohre werden selten zur Installation einer Fußbodenheizung verwendet. Obwohl sie eine gute Wärmeleitfähigkeit besitzen und kostengünstig sind, verbiegen sie sich schlecht. Daher ist es sehr problematisch, aus solchen Produkten ein wirksames System zu machen.

Vernetztes Polyethylen kann auch häufig bei der Installation einer Fußbodenheizung gefunden werden. Solche Rohre sind kostengünstig, leiten die Wärme perfekt und sind langlebig. Der einzige Nachteil ist die Notwendigkeit ihrer starken Fixierung. Wenn dies nicht der Fall ist, kann sich das Rohr in seinen ursprünglichen Zustand wölben.

Wir machen Berechnungen

Um die Anzahl oder das Material der erforderlichen Rohrleitungen zu berechnen, müssen Sie zunächst das entsprechende Installationsschema auswählen. Die häufigsten sind "Schlange" und "Spirale".

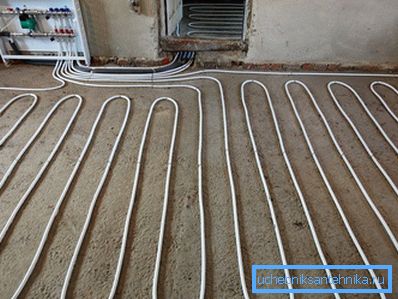

Die erste Option kann zwei Varianten haben. Im ersten Fall ist das Rohr Schlange gestapelt.

Tipp! "Snake" ermöglicht es Ihnen, etwas an den Rohren zu sparen, aber gleichzeitig wird die Heizung des Raums ungleichmäßig. Zunächst erwärmt sich der Boden auf einer Seite und die Wärme wird allmählich weiter. Außerdem wird das Wasser, das sich durch die Rohre bewegt, abgekühlt. Dies bedeutet, dass der Boden zum einen immer etwas kühler wird.

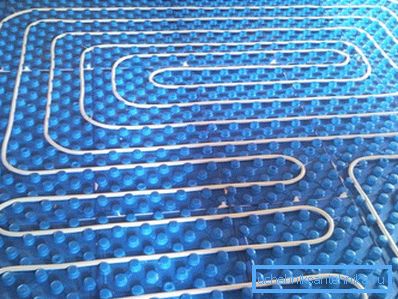

Effizienteres Styling ist eine Doppelhelix. In diesem Fall werden die Rohre in einem Paar verlegt, in dem heißes Wasser fließt und in dem das gekühlte Kühlmittel austritt. Mit dieser Methode können Sie den Boden im gesamten Raum auf die gleiche Temperatur erwärmen.

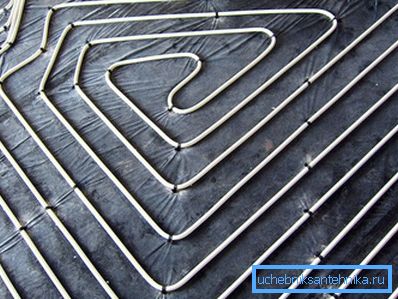

Tipp! Bei der Verlegung von Rohren mit dem „Spiral“ -System wird der Raum von den Kanten zur Mitte hin erwärmt. Diese Methode gilt als die effektivste.

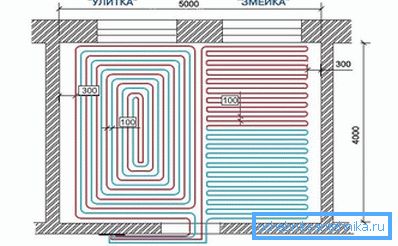

Unabhängig von der gewählten Methode zur korrekten Berechnung des Materials der erforderlichen Rohrleitungen müssen Sie ein Diagramm zeichnen. Auf Papier über ein maßstabsgerechtes zukünftiges System Die Konturen des Raumes und die Linien, entlang denen die Rohre verlegt werden, werden angewendet. Die Lage großer Möbelstücke muss berücksichtigt werden. Es wird nicht empfohlen, einen warmen Fußboden unter ihnen zu verlegen. Es lohnt sich auch zu bedenken, dass die Rohre mit einem Eindruck von den Wänden von mindestens 20 cm verlegt werden sollten.

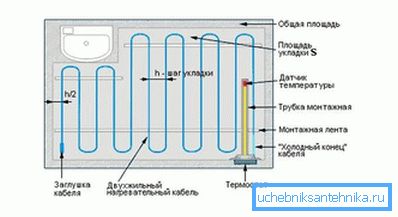

Für eine korrekte Berechnung ist es erforderlich, einen weiteren Parameter zu kennen - dies ist der Abstand zwischen den Rohren oder der Steigung. Dieser Parameter hängt vom Durchmesser und der Wärmeleitfähigkeit der Rohre sowie von der Temperatur des Wärmeträgermediums ab. Die ersten beiden Indikatoren befinden sich in dem Laden, in dem die Rohre gekauft werden. Die zweite Anzeige hängt vom verwendeten Kessel ab. Die Wahl der Stufe hängt auch von der erforderlichen Temperatur im Raum ab. Wenn Sie möchten, dass es viel wärmer ist, ist der Schritt weniger und umgekehrt.

Bei Berechnungen dürfen wir nicht vergessen, dass die Länge einer Rennstrecke 60 bis 70 Meter nicht überschreiten darf. Andernfalls sinkt die Wirksamkeit des Systems erheblich.

Tipp! Wenn die Fläche des Raums ziemlich groß ist und die Länge der Rohre mehr als 70 Meter beträgt, müssen Sie zusätzliche Konturen erstellen (eine oder zwei, je nach Region). Es ist besser, die gleiche Länge zu haben.

Nach dem korrekten Zeichnen des zukünftigen Systems (unter Berücksichtigung des Abstandes von den Wänden und der zukünftigen Platzierung großer Möbelstücke) ist es möglich, die erforderliche Anzahl von Rohren genau zu berechnen. Aber immer einen Versuch wert. Bei jeder Arbeit sind kleinere Mängel und Mängel unvermeidlich. Es ist besser, zehn Prozent zu liefern, als auf der Suche nach einer geeigneten Pfeife einkaufen zu gehen.

Video

Zusätzliche technologische Nuancen werden im Folgenden erläutert:
