Wie bekomme ich das rohr durch die wand?

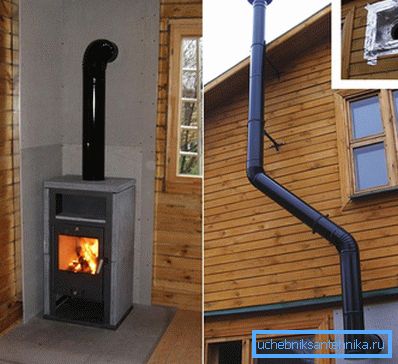

Es ist bekannt, dass die Betriebssicherheit eines Heizgeräts in einem Privathaus weitgehend davon abhängt, wie gut die Abgasanlage in ihm installiert ist. Gemäß dem aktuellen SNiP wird die Bildung eines Rauchkanals in einem im Bau befindlichen Haus gleichzeitig mit dem Bau seiner Hauptstrukturen durchgeführt. Wenn Sie die Abgasanlage in einem bereits errichteten Gebäude installieren, müssen Sie jedoch einen Schornsteinkanal direkt durch die Wände errichten.

Aus diesem Grund sollten Sie sich vor der Durchführung von Arbeiten zur Anordnung des Rauchkanals in der fertigen Struktur sorgfältig damit vertraut machen, wie Sie das Rohr durch die Hauswand ziehen. Unser Artikel widmet sich der Lösung dieses wichtigen Problems, in dem wir versuchen werden, so viel wie möglich über die Einzelheiten der Umsetzung der relevanten Verfahren zu informieren.

Zuallererst sollte auf die Bedeutung geachtet werden, die den Kanälen für die Abgabe von Verbrennungsprodukten aus modernen Heizsystemen beigemessen wird.

Tipp! Die Notwendigkeit eines zuverlässigen Abgaskanals für Verbrennungsabfälle erklärt sich nicht nur aus der Notwendigkeit, die Voraussetzungen für einen effizienten Betrieb der Heizungsanlage zu schaffen, sondern auch für die Gesundheit der im Haus lebenden Menschen.

Designmerkmale

Bei der Installation der Rauchabzugsanlage, die durch die Hauswand gelegt wird, müssen folgende Bedingungen erfüllt sein:

1. Zuallererst sollten Sie immer daran denken, dass der Verlegungsweg des Kaminkanals in ausreichendem Abstand zu anderen Haushaltsgeräten liegen sollte.
2. In der Nähe des Aufstellungsortes durch die Wand im Schornsteinkanal sollten sich keine scharfen Ecken befinden, die die Ursache für die Bildung der sogenannten "Wirbel" der Strömung sind. Eine unerwünschte Folge dieses Phänomens kann das schnelle Verstopfen des Kamins mit Ruß sein.
3. Dort, wo ein Rohr durch eine Wand verläuft, muss diese mit einem speziellen Gehäuse zuverlässig geschützt oder mit hoher Qualität verputzt werden. Die letzte Schutzmethode beinhaltet die Verwendung von Isoliermaterial der einen oder anderen Art.
4. Schornsteinhalterungen auf beiden Seiten der Wand sollten in Schritten von nicht mehr als 60 mm montiert werden.

Wenn Sie alle oben genannten Anforderungen berücksichtigen, sollten Sie keine Probleme mit der Einhaltung der Bauvorschriften für die Arbeit dieser Klasse sowie mit der Zuverlässigkeit des Gesamtsystems als Ganzes haben.

Installationsverfahren

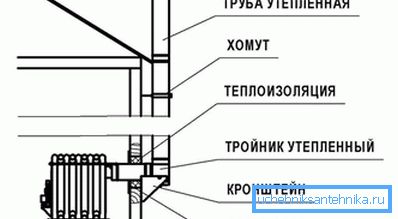

Der Einbau des Rauchgaskanals in Richtung von der Heizeinrichtung zum Abgasrohr beginnt mit der Markierung der Route seiner internen Installation sowie der Wahl einer Entnahmestelle außerhalb der Raumbegrenzung. Gemäß dieser Markierung wird ein Loch mit dem erforderlichen Durchmesser in der Wand vorbereitet, das den Abmessungen der zu montierenden Düse entspricht.

Tipp! Wenn in diesem Fall die durch die Wand verlegte Rohrleitung isoliert werden muss, sollte das Loch mit einem kleinen Rand ausgeführt werden.

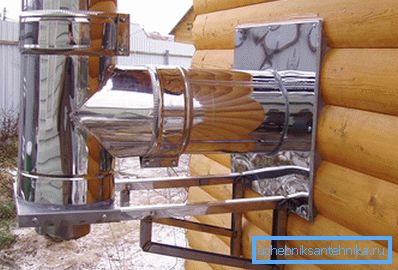

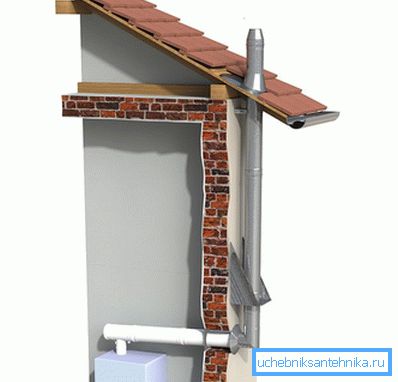

Das an der Wand angelegte Abzweigrohr wird mit Hilfe spezieller Halterungen sicher an der Wand befestigt, danach wird es in die Durchgangsbohrung eingeführt und mit dem von Ihnen gewählten Dämmmaterial ausgekleidet (beispielsweise Mineralwolle). Bei einer vertikalen Installation des internen Rauchkanals muss häufig die Richtung der Dichtung (im 90-Grad-Winkel) stark geändert werden. In dieser Situation benötigen Sie ein spezielles T-Stück mit einem Reinigungsbecher, der in einiger Entfernung von der Wand installiert ist und Zugang zum Kanalaudit bietet (um den angesammelten Ruß zu reinigen).

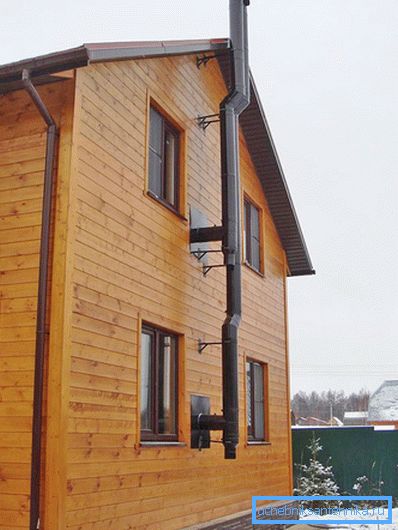

Nach dem Entfernen des Rohrs durch die Wand wird es so lang gebaut, dass eine Spitze entsteht, die über dem Dach aufragt. Um die Richtung der äußeren Dichtung abrupt zu ändern, wird ein anderes T-Stück verwendet, das die Rolle eines Übergangselements spielt.

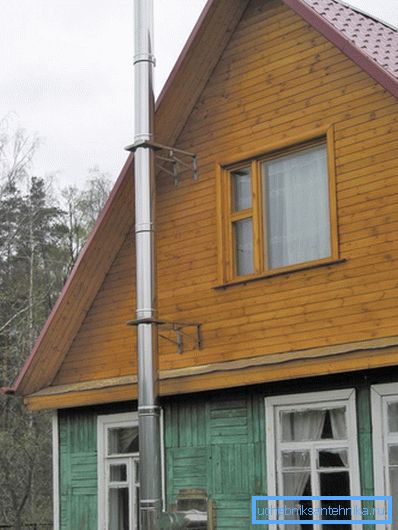

Die äußere Spannweite des Abflussrohrs wird an der Wandoberfläche mit speziellen Befestigungselementen befestigt, die alle zwei bis drei Meter angebracht werden.

Tipp! Die Verdrahtung des Schornsteins durch die Wand des Blockhauses bedingt die obligatorische Isolierung des Rohrabschnitts mit nicht brennbarem Material, das meistens aus Asbest oder Ziegelstein besteht.

Es ist klar, dass diese Bedingung mit der zwingenden Einhaltung von Sicherheitsanforderungen hinsichtlich des Brandschutzes des Objekts zusammenhängt. Auf der anderen Seite können Sie durch eine zuverlässige Isolierung des Rauchkanals die Lebensdauer der gesamten Abgasanlage insgesamt erheblich verlängern.

Der Rauchabzug wird durch die Wand eines Holzgebäudes mit speziellen gekröpften Rohrkonstruktionen geführt, die mit sogenannten "Gates" ausgestattet sind, die als Elemente zur Einstellung des Schubes im Rohr dienen. Zur Befestigung des Schornsteins an der Wand werden Metallwinkel verwendet, die in regelmäßigen Abständen von höchstens 1 Meter montiert werden.

Tipps

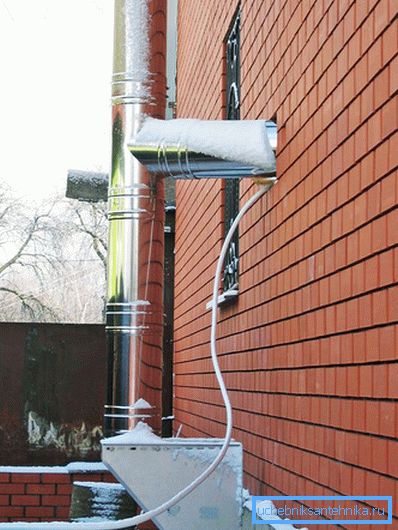

Eine Garantie für qualitativ hochwertige Installationsarbeiten kann die Meinungen von Experten unter Berücksichtigung der folgenden Empfehlungen berücksichtigen:

1. Bevor Sie mit der Installation einer Abgasanlage für Verbrennungsprodukte fortfahren, müssen Sie die Leistung der Heizungsausrüstung bestimmen und den für diesen Indikator geeigneten Durchmesser des Schornsteins auswählen.
2. Die Wahl der Gesamtlänge des Rauchkanals (einschließlich des Austrittspunktes durch die Wand) sollte unter Berücksichtigung der Erzielung des optimalen Schubniveaus erfolgen, ohne das das effektive Funktionieren der montierten Ausrüstung unmöglich ist.
3. Gleichzeitig sollten Sie sich darüber im Klaren sein, dass bei einer erhöhten Traktion der Betrieb des Geräts seine Wirksamkeit verliert, da in diesem Fall die Wärme mit einem starken Gasstrom aus dem Haus abgeführt wird.

Um solche Verluste zu vermeiden, empfehlen Experten, alle Arbeiten unter vollständiger Einhaltung der bestehenden Vorschriften durchzuführen. Beim Anschluss des Kamins an das Heizgerät sollten außerdem Standard-Übergangselemente (Knie oder T-Stücke) verwendet werden.

Alle, die das System zum Absaugen von Verbrennungsprodukten in einem bereits umgebauten Haus installieren, sollten bedenken, dass ein solches Projekt auf zwei verschiedene Arten umgesetzt werden kann:

• Im ersten Fall kommt eine spezielle Teleskopeinheit zum Einsatz, die die Dichtheit der Schornsteinverdrahtung durch die Wand gewährleistet, in die zusätzlich Rohre mit größerem Durchmesser mit an ihren Rändern angebrachten Schutzplatten eingesetzt werden.
• Gemäß der zweiten Methode wird der Raum zwischen der Wand und dem Kamin mit Mineralwolle versiegelt, die gleichzeitig als Heizelement verwendet wird.

Die Methode, den Schornstein durch die Wand zu schieben, wird als die natürlichste und relativ kostengünstige Möglichkeit betrachtet, ihn in einem vollständig umgebauten Haus anzuordnen. Dies erspart dem Auftragnehmer die zusätzlichen Schwierigkeiten, die mit der Notwendigkeit der Vorbereitung der Route verbunden sind, die andernfalls durch die Überlappung des Daches und des Fußbodens gehen müsste. Außerdem können Sie mit dieser Technik die Zeit für den gesamten Installationsaufwand erheblich reduzieren.
