Welchen rohrdurchmesser soll gewählt werden? eine
Wenn Sie in einer Wohnung oder in einem Privathaus heizen, sollten Sie zusätzlich zu dem Material der verwendeten Rohre auch die Abmessungen ihrer Abschnitte berücksichtigen. Sie bestimmen die Flüssigkeitsmenge, die für eine bestimmte Zeiteinheit durchgelassen werden muss, was die Leistung der gesamten Struktur erheblich beeinflusst. Wir werden weiter besprechen, wie dieser Indikator zu finden ist.
Die Beziehung zwischen dem Querschnitt der Rohrleitung und der Kapazität des Drucks darin
Zunächst einmal lohnt es sich, den Mythos zu zerstreuen, dass je dicker das Rohr ist, desto intensiver die Bewegung des Kühlmittels darin ist. Bei einer übermäßigen Durchmesservergrößerung kann der Druck im System so stark abfallen, dass die Heizung im Haus nicht vollständig wird. Um dies zu verhindern, lesen Sie die folgende Tabelle, in der die Parameter des Kühlmittels für die gebräuchlichsten Arten rohrförmiger Produkte aufgeführt sind:
| Pipe anzeigen | Verbrauch, m3/ h | Geschwindigkeit, m / s | Kopfverlust, m / 100 m |

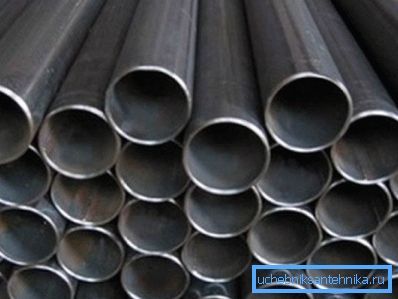

| Stahl neu 133? 5 | 60 | 1.4 | 3.6 |
| Stahl alt 133? 5 | 60 | 1.4 | 6,84 |
| PE 100 110 × 6,6 (SDR 17) | 60 | 2.26 | 4.1 |
| PE 80 110 8,1 (SDR 13,6) | 60 | 2.41 | 4,8 |
| Stahl neu 245,6 | 400 | 2.6 | 4.3 |
| Stahl alt 245,6 | 400 | 2.6 | 7 |
| PE 100 225-13,4 (SDR 17) | 400 | 3.6 | 4 |
| PE 80 225 - 16,6 (SDR 13,6) | 400 | 3,85 | 4,8 |
| Stahl neu 630-10 | 3000 | 2,85 | 1,33 |
| Stahl alt 630-10 | 3000 | 2,85 | 1.98 |
| PE 100 560 33,2 (SDR 17) | 3000 | 4.35 | 1,96 |
| PE 80 560 41,2 (SDR 13,6) | 3000 | 4,65 | 2.3 |
| Stahl neu 820-12 | 4.000 | 2.23 | 0,6 |
| Stahl alt 820? 12 | 4.000 | 2.23 | 0,87 |
| PE 100 800 47,4 (SDR 17) | 4.000 | 2,85 | 0,59 |
| PE 80 800 ± 58,8 (SDR 13,6) | 4.000 | 3 | 0,69 |
Auswahlfunktionen
Wie wählt man einen Rohrdurchmesser zum Heizen? Schauen wir uns den Anfang mit ihrer Beschreibung an.
Beschreibung
Die Wahl des Durchmessers der Heizungsrohre wird durch folgende Eigenschaften bestimmt:

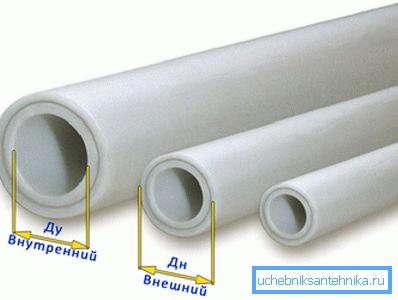

- Der Abstand zwischen den Innenwänden - der Innendurchmesser des Rohrs. Dies ist der wichtigste Indikator für den Durchsatz des zukünftigen Designs.
- Der Abstand zwischen den Außenwänden - Außendurchmesser. Es ist klassifiziert in:
| Klasse | Parameter, cm |
| Klein | 0,5-10,2 |
| Durchschnitt | 10,2–40,6 |
| Groß | 40,6 oder mehr |
- Bedingter Pass. Der Abschnittswert wird gerundet und in Zolleinheiten konvertiert.

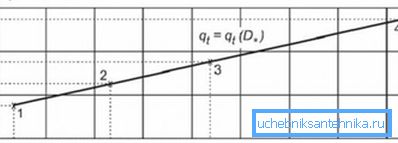

Der Unterschied zwischen Außen- und Innendurchmesser ist die Wandstärke des Produkts, die die Wärmeübertragung der Rohrleitung beeinflusst.
Weniger oder mehr
Nach den Berechnungen können die Werte einen bestimmten Bereich einnehmen, in welche Richtung es besser ist, von einer größeren oder kleineren abzuweichen.

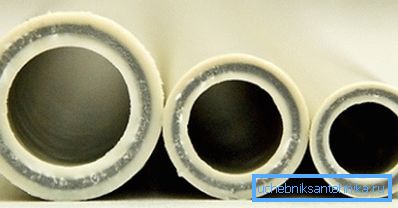

Experten halten es aus mehreren Gründen für sinnvoller, einen kleinen Abschnitt zu verwenden:
- In der Pipeline gibt es eine kleinere Menge Kühlmittel, die erwärmt werden muss. Somit werden die Betriebskosten des Heizsystems reduziert.
- Einfachere Installation von Hand.
- Geringere Kosten für dünne Röhrchen im Vergleich zu dickeren Proben.
Tipp: Sie sollten die Berechnungsergebnisse nicht speziell unterschätzen, da dies den Wirkungsgrad der Heizanlage erheblich verringert und die Geräuschentwicklung stark beeinträchtigt.
Es ist zu beachten, dass die ideale Geschwindigkeit der Abstand zwischen 0,3 und 0,7 m / s ist.
Berechnungen durchführen
Um das Wesentliche des Prozesses zu verstehen, betrachten Sie es am Beispiel der Ermittlung des optimalen Querschnitts für das Heizen von Rohren, die sich in einem Raum von 20 m befinden2.
Die Anweisung lautet wie folgt:
- Zunächst finden wir den Indikator für die erforderliche Wärmeübertragung. Wenn die Wände über eine Isolierung verfügen und die Decken drei Meter nicht überschreiten, wird für jeweils zehn Quadratmeter 1 kW thermische Leistung benötigt. Ersetzen Sie unsere Version und erhalten Sie 2 kW.
- Als nächstes fügen wir die notwendige zwanzig Prozent-Reserve hinzu, die letztendlich 2,4 kW ergibt.
Tipp: Es wird empfohlen, bei Online-Berechnungen einen Taschenrechner zu verwenden. Ein solches Programm kann die Aufgabe erheblich vereinfachen und typische Fehler vermeiden.
- Wenn sich Fenster im Raum befinden, fügen Sie dieselbe Anzahl von Batterien mit einer Kapazität von mindestens 1,2 kW hinzu. Normalerweise werden sie direkt unter den Fensteröffnungen platziert.
Wichtig: Der Wert der Leistung kann mehr, aber auf keinen Fall weniger, da Ihr System die Aufgabe nicht bewältigen kann.

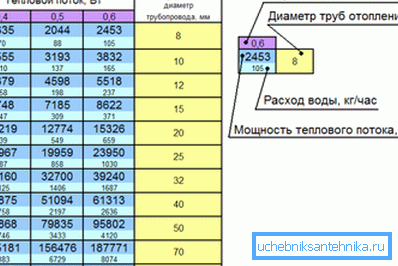

- In der Tabelle mit Innendurchmessern finden wir den erhaltenen Leistungswert von 2400 W. Dort sehen wir, dass Rohre mit acht Millimeter Durchmesser für ein gegebenes Heizungssystem geeignet sind. Die Geschwindigkeit der Flüssigkeit beträgt 0,6 m / s, die Flussrate - 105 kg / h und die exakte Wärmeleistung - 2453 Watt.
Es ist auch zulässig, Rohre mit einem Durchmesser von zehn Millimetern zu verwenden, dann sinkt die Kühlmittelgeschwindigkeit auf 0,4 m / s, die Flussrate steigt auf 110 kg / h und die Kapazität steigt auf 2555 W.
Fazit

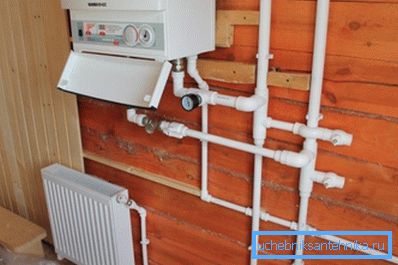

Die Auswahl des Rohrdurchmessers für das Heizen ist eine sehr wichtige Aufgabe, und die Leistung des gesamten Systems hängt von der Richtigkeit dieser Stufe ab. Zu breite Produkte können aufhören, ihre Funktionen vollständig zu erfüllen, und zu dünne Produkte funktionieren ineffizient und geräuschintensiv (siehe auch den Außendurchmesser von Rohren - alles, was Sie über die Abmessungen wissen müssen).
Daher ist es notwendig, alle Details bei Berechnungen und Entscheidungen zu berücksichtigen, um die maximale Wirkung zu erzielen. In dem Artikel stellen wir alle Informationen zusammen, die dafür benötigt werden.
In dem vorgestellten Video können Sie sich mit den zusätzlichen Materialien vertraut machen, die sich direkt auf das betreffende Thema beziehen. Seien Sie vorsichtig bei Berechnungen!
