Welche rohre wählen sie für die fußbodenheizung?

Mit dem Anstieg der Tarife für Energieversorger denken immer mehr Hausbesitzer darüber nach, traditionelle Heizmethoden für Wohnungen durch günstigere alternative Heizmethoden zu ersetzen. So erfreuen sich beispielsweise die sogenannten „warmen Böden“ immer größerer Beliebtheit.

Zu den Vorteilen dieser Technologien für die Beheizung von Wohnräumen (neben der direkten Energieeinsparung) gehört auch die Verfeinerung der Gestaltung des Raums durch die Entfernung von Radiatoren, die das Erscheinungsbild spürbar beeinträchtigen.

Arten alternativer Heizsysteme

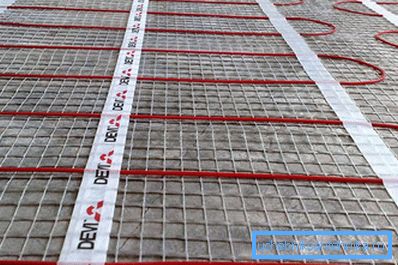

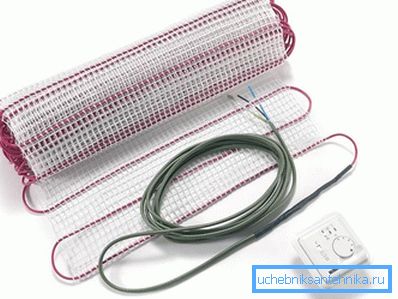

Derzeit sind auf dem heimischen Markt zwei Arten von alternativen Heizsystemen gefragt: elektrische und Wasserheizungen. Eine davon ist die Verwendung von elektrischem Strom als Energieträger, der die Erwärmung des Kabels bewirkt, das sich unter einer dekorativen Beschichtung in der Dicke des Bodens befindet. Die Erwärmung kann durch die Verwendung eines Infrarotsenders erfolgen.

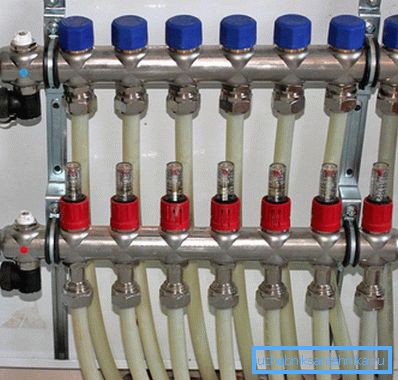

Gemäß der zweiten Methode erfolgt die Beheizung des Fußbodens und des gesamten Raums durch ein ausgedehntes Netz von Rohrleitungen, durch die ständig heißes Wasser zirkuliert. Gleichzeitig ist es wichtig, welche Rohre Sie für einen warmen Boden wählen. Verwenden Sie normalerweise Kupfer oder Kunststoff.

Der sogenannte wasserbeheizte Boden ist somit ein System von Bodenrohrleitungen, die während der Installation auf einem Betonsockel oder direkt im Estrich gestapelt werden. Solche Böden sorgen für eine gleichmäßige Beheizung der Wohnung und bedürfen keiner ständigen Pflege. Außerdem sind sie im Gegensatz zu elektrischen Heizsystemen viel billiger zu betreiben.

Die Nachteile dieser Systemklasse sind die erheblichen Installationskosten und die Erhöhung der Gesamtdicke des Bodenbelags.

In Anbetracht der Tatsache, dass die vorgeschlagene Installation des Heizkreislaufs von eigenen Händen durchgeführt wird und die Elektrizität ständig teurer wird, stellt die Wahl einer Wasserfußboden-Anordnung eine vernünftige Sache dar. Beachten Sie auch, dass das System, das wir in Betracht ziehen, ideal für die Beheizung von Gebäuden außerhalb der Stadt ist, die normalerweise nicht angeschlossen sind zur Zentralheizung.

Auswahl der Rohrrohlinge

Bevor Sie mit der eigenständigen Einrichtung eines Warmwasserbodens beginnen, müssen Sie sich unbedingt für folgende technische Fragen entscheiden:

1. Welche Art von Rohr für Fußbodenheizung ist die am besten geeignete Option.
2. Wie groß sollte der Durchmesser Ihrer Rohrprodukte sein?
3. Wie sollte das Gewinde während der Installation der Rohrleitung auf der Oberfläche des Grundbodens verteilt werden?

Antworten auf alle diese Fragen erhalten Sie in den folgenden Abschnitten dieses Artikels.

Die Wahl des Rohrmaterials

Beim Kauf von Pipelines des einen oder anderen Typs sollten die Hauptkriterien für diese Auswahl die folgenden Merkmale sein:

• Stärke;
• Wärmeleitfähigkeit;
• Leichtigkeit des Formens;
• Preis

Vom Standpunkt der Materialien, die bei der Herstellung von Rohren verwendet werden, können dies folgende sein:

• Kupferrohrprodukte;
• Rohrbarren aus vernetztem Polyethylen;
• Rohre aus Polypropylen und Metall-Kunststoff.

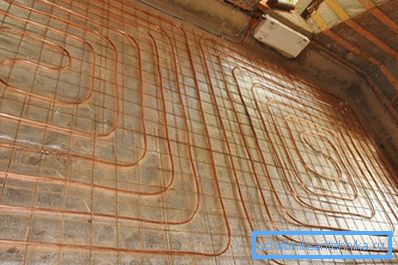

In Bezug auf die Wärmeleitfähigkeit ist Kupfer am besten geeignet, da es über gute Plastizitätsindizes verfügt, sodass Sie Rohre mit dem gewünschten Radius biegen können. Gleichzeitig werden durch die hohen Kosten für Kupferleitungen alle Vorteile von „warmen Fußböden“ hinsichtlich der geschätzten Einsparungen beim Heizen vollständig eliminiert.

Entsprechend ihrer Leistung könnten Rohre aus Polypropylen (vernetztes Polyethylen) als ideale Option für die Anordnung eines Warmwasserbodens angesehen werden, wenn nicht nur ein einziger Nachteil vorliegt. Dieser Nachteil drückt sich darin aus, dass Polypropylenprodukte strengen Beschränkungen des zulässigen Biegeradius unterliegen kann nicht weniger als 8 durchmesser sein. Diese Anforderungen reduzieren die Möglichkeiten für das effektive Anbringen von Gewinden des installierten Wasserrohrs auf der Bodenfläche drastisch.

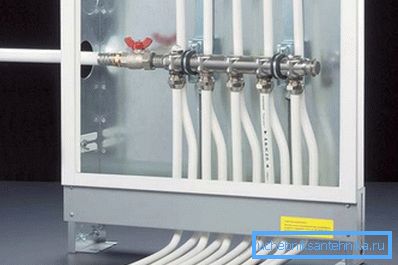

In Anbetracht all dessen sind moderne Metall-Kunststoff-Rohre die am besten geeignete Option für einen wasserbeheizten Boden. Mit einem relativ niedrigen Preis sind diese Produkte recht zuverlässig im Betrieb und lassen sich leicht biegen. Solche Eigenschaften von Metall-Kunststoff-Produkten lassen sich durch das Vorhandensein einer Aluminiumschicht in ihrer Struktur erklären, die die Wärmeleitfähigkeit des Kanals deutlich erhöht und die Erhaltung der Form nach dem Biegen gewährleistet.

Tipp! Bei der Verwendung eines Metall-Kunststoff-Rohrs ist zur Vermeidung von Leckagen zu vermeiden, dass die Enden mit der Dicke des Estrichs verbunden werden.

Durchmesserauswahl

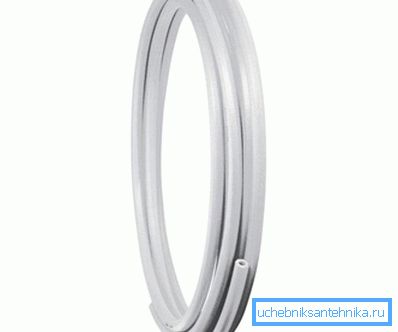

Wenn Sie sich für das Material entschieden haben, müssen Sie Rohre mit genau dem Durchmesser auswählen, die optimale Heizbedingungen bieten. Dieser Parameter des Systems wird durch die Größe des beheizten Raums sowie den Druck und die Temperatur des darin zirkulierenden Kühlmittels bestimmt. In der Regel wird sein Wert innerhalb von 16 bis 25 mm ausgewählt.

Tipp! Mit zunehmendem Durchmesser der Rohre steigt auch der zulässige Druck in ihnen.

Die zuverlässigste und bewährte Methode zur Auswahl des Rohrdurchmessers besteht in der Suche nach Hilfe von Spezialisten, die Ihnen auch bei der Lösung aller anderen Fragen im Zusammenhang mit der Auswahl von Rohrprodukten für Fußbodenheizungssysteme behilflich sind.

Pipeline-Layouts

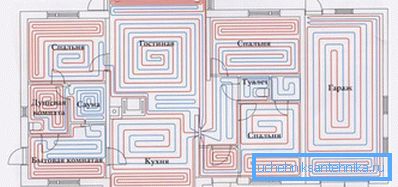

Unter Berücksichtigung der erhaltenen Daten können Sie mit der Erstellung einer kleinen Planskizze fortfahren, die die Reihenfolge der Anordnung der Wasserversorgungskanäle auf der Bodenfläche angibt. Das Vorhandensein eines solchen Schemas schafft die Voraussetzungen für eine kompetente Verlegung der Rohrleitungen innerhalb des beheizten Raums. Außerdem können Sie die Gesamtzahl der für die Anordnung des „warmen Bodens“ erforderlichen Rohrrohlinge berechnen.

Eine Skizze oder Anordnung der Leitungen im Raum wird wie folgt vorbereitet:

1. Zunächst wird ein Raumplan auf einem Millimeterpapierbogen in der von Ihnen gewünschten Skala gezeichnet.
2. Auf dem Plan stehen dann Möbelmöbel der Wohnung und Bereiche mit nichtbeweglichen Möbeln. In diesen Bereichen ist das Montieren der Leitungen nicht nur bedeutungslos, sondern auch kontraindiziert.
3. Und schließlich wird eine Zeichnung der Verlegung von Wasserlinien auf die Skizze angewendet.

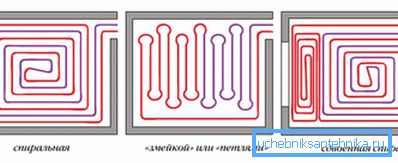

Es wird angenommen, dass zum Verlegen der Fäden der Heizleitung am besten eines der folgenden Schemata verwendet wird:

• die sogenannte "Schlange", die für das Verlegen am einfachsten und bequemsten ist. Der Nachteil der "Schlange" ist die ungleichmäßige Erwärmung des Raumes, die mit der Abkühlung des Kühlmittels verbunden ist, wenn es sich entlang der Rohrleitung bewegt;
• Das Verlegen von Rohren "in einer Spirale" sorgt für eine gleichmäßigere Erwärmung, da sich das Kühlmittel während des Umlaufs von der Einbindung in die Mitte des Raums und dann in die entgegengesetzte Richtung bewegt. Mit einer solchen Dichtung wird die Anzahl der scharfen Biegungen der Leitung minimiert, was eine ungehinderte Bewegung des Trägers gewährleistet und seine Umlaufgeschwindigkeit erhöht.

Entsprechend den Anforderungen der Normen sollten nicht mehr als 100 Laufmeter Rohrleitungen auf eine Heizkette fallen, so dass in Räumen mit großer Fläche zwei oder sogar drei solcher Kreisläufe erforderlich sind.

Beachten Sie auch, dass der gewählte Installationsschritt der Leitungen je nach gewähltem Installationsschema und Rohrdurchmesser zwischen 15 und 30 cm variieren kann.

Video

Dieses Video zeigt eine spiralförmige Installation eines Wasserbodens.
