Welche größe sollten abwasserrohre haben?

Die Effizienz des Abwassersystems hängt nicht nur von der Einhaltung der Technologie ab, sondern auch von der richtigen Auswahl der Größen. Es ist der Innendurchmesser, der das Hauptmerkmal eines Abwassersystems beeinflusst - den Durchsatz. Ein Fehler bei der Auswahl einer Standardgröße kann dazu führen, dass das System die Entfernung von Abläufen einfach nicht bewältigen kann.

Wie wähle ich die Größe?

Die Menge des Abwassers muss berücksichtigt werden. Zum Beispiel kann ein Abwasserrohr 32 mm verwendet werden, wenn Abwasser in einer Wohnung verteilt wird (zum Beispiel um Abwasser aus der Spüle abzulassen). Die Verwendung kleiner Abmessungen im gesamten Abwassersystem führt jedoch dazu, dass es im Druckmodus arbeitet und die Kapazität nicht ausreicht. Das Wasser stagniert also.

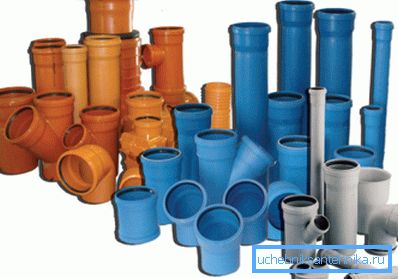

Sie müssen auch das Material berücksichtigen, aus dem die Pipeline besteht. Zum Beispiel wird Gusseisen für Steigleitungen und Außenabwasser verwendet, aber PVC- und Polyethylenrohre können sowohl innerhalb als auch außerhalb des Hauses verwendet werden. Vom Material hängt hauptsächlich der Preis ab.

Beachten Sie! Stahlrohre werden praktisch nicht für Abwasser verwendet. Das Abwasserentwässerungssystem arbeitet drucklos, so dass erhöhte Festigkeit keine besondere Rolle spielt, aber die Korrosionsanfälligkeit kann nicht als Vorteil von Stahl gewertet werden.

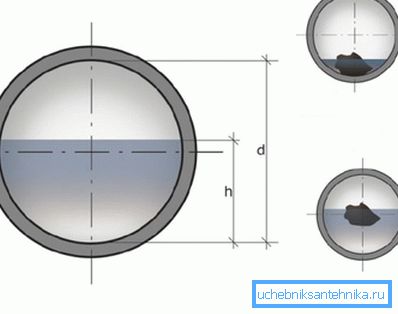

Der richtige Durchmesser sollte sicherstellen, dass der Querschnitt ungefähr im Bereich von 0,5 bis 0,6 mit Abflüssen gefüllt ist. Zum Beispiel ist ein Abwasserrohr von 40 mm für den Bereich von der Spüle geeignet, eine Vergrößerung führt dazu, dass einige feste Einschlüsse nicht einfach durch den Wasserstrom abgespült werden und sich an der Innenfläche der Wände festsetzen. Das Ergebnis können Probleme mit dem Abfluss sein.

Regulierungsrahmen

Die Abmessungen und allgemeinen Anforderungen an Rohre (hinsichtlich Geometrie, Qualitätskontrolle usw.) hängen vom Material ab.

Sie können solche Standards hervorheben wie:

• GOST 22689.2 - 89. Betrachtet die Abwasserrohrleitung aus Polyethylen. Der Großteil der Norm enthält eine detaillierte Beschreibung der Größen von Formelementen. Die Nenndurchmesser sind ebenfalls angegeben. In Bezug auf die Länge sollten laut GOST Abschnitte mit einer Länge von 2 bis 8 m hergestellt werden. Die Länge darf innerhalb beliebiger Grenzen in Absprache mit dem Kunden geändert werden.
• GOST 6942-98. Dieses Dokument handelt von Gusseisenkanälen. Trotz der Beliebtheit von Kunststoff wird bei der Verlegung des externen Abwassersystems oder als Abwasserkanal im Raum ein Gussrohr aus Abwasser von 150 mm aktiv eingesetzt. Der Standard erwähnt nicht den Außendurchmesser und den bedingten Durchgang Du;

• Bei PVC-Pipelines ist die Situation etwas komplizierter, da das Regulierungsdokument für Abfluss aus Abfluss aus PVC-Rohren als solches nicht existiert. Die Anforderungen für solche Pipelines sind jedoch in GOST R 51613-2000 zu finden. Es verwendet das Konzept des nominalen Außendurchmessers. Wenn Sie die Größe auswählen, müssen Sie die Wandstärke berücksichtigen.

Welche Größen für das Layout der Wohnung zu wählen

In der Regel verfehlt das Installationshandbuch Abwasser die Auswahl der Größen. Im Idealfall wäre es natürlich notwendig, die genaue Abfallmenge zu berechnen und auf dieser Grundlage D zu wählen. Sie können jedoch auch einen anderen Weg wählen. Am häufigsten werden die gemittelten Daten zu den Durchmessern der Rohrleitung für die Verkabelung zur Wohnung, zu den Steigleitungen und zum äußeren Teil des Abwassersystems einfach verwendet.

Die Hauptregel, wenn ein Abwassersystem in einer Wohnung verdünnt wird, lautet, dass der Durchmesser im Verlauf der Wasserbewegung entweder konstant bleiben oder wachsen muss.

Bei der Auswahl von Größen können Sie die folgenden Empfehlungen verwenden:

• Wenn in der Wohnung ein kombinierter Ablauf zum Waschen, Spülen und Duschen verwendet wird, reicht ein Abwasserrohr von 50 mm.;
• Wenn der Abfluss getrennt ist, kann der Durchmesser leicht auf etwa 32 mm reduziert werden;
• In der Toilette ist die Verwendung einer kleinen Größe jedoch streng verboten. Der Durchmesser sollte 100 mm betragen.

Beachten Sie! Bei der Verteilung innerhalb der Wohnung müssen Sie die Tatsache berücksichtigen, dass in dem Bereich, in dem Abläufe in die zentrale Steigleitung abgeführt werden, deren Volumen erheblich ist, so dass eine geringe Größe nicht funktioniert.

Abwasser im Freien

Der externe Teil der Abwasserentsorgung steht auseinander, das Wasser aus dem Haus wird entweder in das interne Entwässerungsnetz oder in den Klärgrube geleitet (im Falle eines autonomen Systems). Ein Abwasserrohr von 100 mm ist die minimal zulässige Größe, für ein kleines Privathaus ist ausreichend Kapazität vorhanden.

Bei den Kunststoffrohrleitungen treten höchstwahrscheinlich keine Probleme auf, aber bei der Auswahl eines Gusseisenprodukts müssen Sie auf die Kennzeichnung achten.

Die wichtigsten Parameter sind:

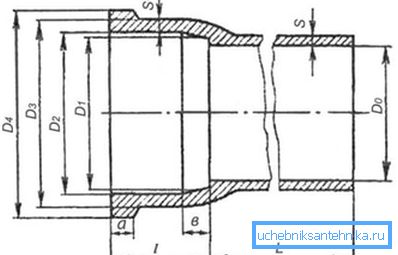

• In der Tat bedeutet der Durchmesser, wenn die Markierung DN100 ist, bedeutet, dass D 100 mm beträgt. Unter Berücksichtigung der Wandstärke erhöht sich die Außenabmessung auf 110;

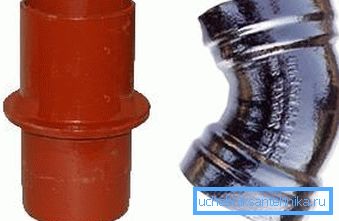

• SMU-Markierung bedeutet, dass beide Enden glatt sind, SME jedoch, dass sich an einem Ende eine Buchse befindet.

Der maximale Innendurchmesser der Gussrohre ist auf 400 mm (DN400) begrenzt und die Länge hängt von der Art der Verbindung ab. So kann das Roheisen-Abwasserrohr von 250 mm mit einer Länge von 3, 2,5 und 1 m hergestellt werden, wenn der Anschluss gesteckt ist. Wenn jedoch die Pipeline mit erhöhter Festigkeit verlegt wird (beide Enden sind glatt), beträgt die Segmentlänge 3,0 m.

Der Riser sollte, da das Volumen der Abflüsse darin gleich dem Gesamtvolumen der Abflüsse des ganzen Hauses ist, seinen Durchmesser nicht weniger als 100 mm betragen. In Bezug auf das Material können sowohl Gusseisen als auch Kunststoff empfohlen werden. Ein Abflussrohr von 75 mm eignet sich für Abgänge vom Steigrohr.

Beachten Sie! Für die Verlegung in der Wohnung mit eigenen Händen wird kein Gussrohr empfohlen. Dieses Material ist ziemlich brüchig und kann auch bei leichten mechanischen Einwirkungen reißen.

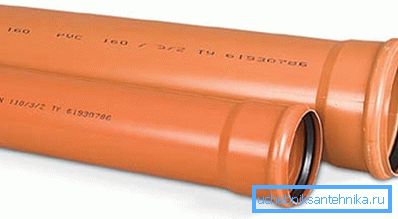

Generell wird empfohlen, für individuelle Konstruktionen keine Größe größer als DN150 zu verwenden. Eine solche Standardgröße mit einer Reserve reicht sogar für eine zweistöckige Villa mit mehreren Toiletten und Bädern aus. Das Abwasserrohr 200 mm ist jedoch für ein Hotel oder ein mehrstöckiges Wohngebäude geeignet, nicht jedoch für eine Familie mit mehreren Personen.

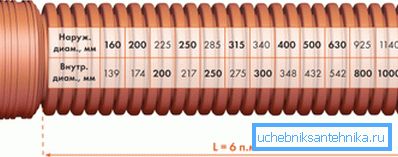

Gewellte Pipeline

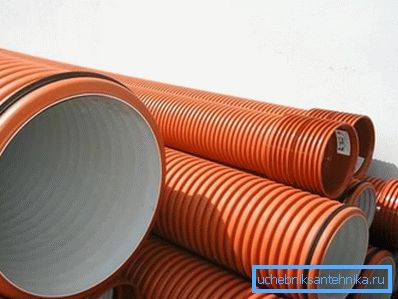

Wellrohre aus Kunststoff haben eine weitaus höhere Ringsteifigkeit als üblich. Dadurch kann es schwere Lasten ohne Folgen übertragen, dh die maximale Verschüttungstiefe wird erhöht.

Zum Beispiel kann ein Wellrohr mit einer Stärke von 110 mm in einer Tiefe von bis zu 20 m verlegt werden Eine solche Rohrleitung besteht aus zwei Kunststoffschichten, die äußere Schicht dient zur Erhöhung der Steifigkeit und die innere ist glatt, was notwendig ist, um den Wasserdurchfluss zu minimieren.

In der Regel werden PE63 und PE80 Polyethylensorten für die Produktion verwendet. Dieses Polyethylen ist gegen chemisch aggressive Substanzen beständig, so dass die Zusammensetzung des Abwassers seine Haltbarkeit nicht beeinflusst.

Am ende

Die richtige Auswahl des Kanaldurchmessers - der Schlüssel zum Erfolg. Um das Auswahlproblem zu erleichtern, können Sie die entsprechenden Berechnungen nicht durchführen, sondern die gemittelten Daten verwenden. Die Informationen in diesem Artikel machen bei der Auswahl der Größe keinen Fehler.

Das Video in diesem Artikel zeigt ein Beispiel für die Änderung des Layouts des Abwassersystems in einer Wohnung unter Verwendung von Rohren mit unterschiedlichen Durchmessern.
