Wasserleitungen anschließen: methoden für verschiedene

Wie verbinden Sie die Wasserleitungen mit Ihren eigenen Händen? In diesem Artikel werden wir Lösungen für die beliebtesten Materialien analysieren und dabei auf ihre wichtigsten Probleme, Stärken und Schwächen eingehen.

Also lass uns anfangen.

Liste der Materialien

Denken Sie zunächst daran, welche Arten von Rohren beim Bau von Wasserversorgungsnetzen verwendet werden.

• Schwarzer Stahl In letzter Zeit hat es seine Popularität durch die Verbreitung von Polymermaterialien verloren, gibt aber seine Position aufgrund seiner hohen mechanischen Festigkeit nicht auf.

Es sollte klargestellt werden: In den zentralen Wasserversorgungsnetzen beträgt der Nenndruck 3-6 kgf / cm2. In einigen Fällen (abruptes Öffnen der Ventile oder deren Funktionsstörung während der Dichtheitsprüfung der Heizungshauptleitung) kann dieser Wert jedoch kurzzeitig überschritten werden - bis zu 12 - 20 kgf / cm2.

• Verzinktes Stahlrohr. Es lässt sich günstig mit schwarzem Stahl mit Korrosionsbeständigkeit vergleichen.
• Gewölbter Edelstahl
• Kupfer

• Metall-Kunststoff ist eine dreilagige Konstruktion aus vernetztem Polyethylen und Aluminium, die mechanische Festigkeit bietet.
• Polypropylen (ohne Verstärkung; faserverstärkt; mit Aluminiumfolie verstärkt).
• Polyethylen wird aufgrund der begrenzten Hitzebeständigkeit ausschließlich für die Kaltwasserversorgung verwendet.

Wie werden Wasserleitungen jeweils angeschlossen?

Schwarzer Stahl

Schweißen

Die Hauptmethode zum Verbinden von Stahlrohren ist das Schweißen, Lichtbogen oder Gas.

• Lichtbogenschweißen - Es ist die Verschmelzung des durch einen Lichtbogen geschmolzenen Elektrodenmaterials mit der Nahtisolierung durch die Schlackenschmelze - die Elektrodenhülle. Große Ströme (200 Ampere oder mehr) werden von einem Schweißtransformator bereitgestellt.

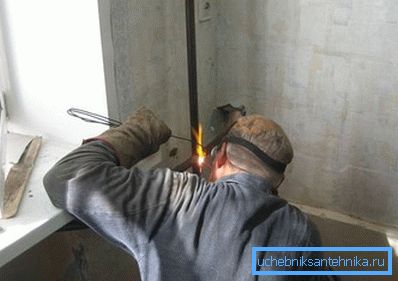

• Gasschweißen beinhaltet die Verwendung des Brenners zum Aufschmelzen der Kanten der Schweißflamme, zu der ein Gemisch aus Sauerstoff und Acetylen zugeführt wird. Das Schweißgut ist der in derselben Flamme geschmolzene Schweißdraht.

Fäden

Im Gegensatz zu geschweißten Gewindeverbindungen besteht die Möglichkeit der Demontage. Die Gewinde an den Rohrkanten werden von Hand, auf einer Drehmaschine mit Schrauben geschnitten oder einfach verschweißt.

Zur Abdichtung können Gewinde verwendet werden:

• Tape FUM. Dies ist etwas unbequem, da es ein Leck mit einem minimalen umgekehrten Verlauf des Gewindes gibt.

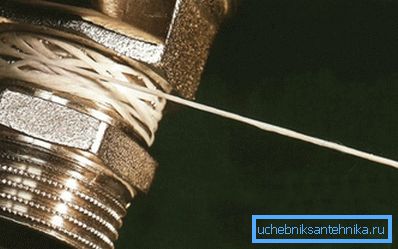

• Gewindedichtungsmittel zum Anschließen von Wasserleitungen haben diesen Nachteil nicht; Der Preis von 150-200 Rubel für 30 Meter Faden wird jedoch nicht allen gefallen.

• Sanitärflachs ist billig, aber nicht zu langlebig: er verrottet bei kaltem Wasser und brennt heiß aus.

Übrigens: Die Imprägnierung mit Farbe, Leinöl oder Silikondichtstoff beseitigt dieses Problem und macht den Leinenstrang der Rolle extrem langlebig.

Schlüssellose Beschläge

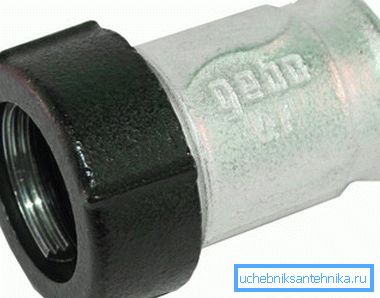

Die Stahlrohrverschraubung ist unkompliziert mit Überwurfmutter, Distanzring und Gummi- oder Silikonringdichtung. Beim Anziehen der Mutter wird das Rohr mit einem Dichtungsring festgeklemmt.

Die Kosten für eine Schnellspannverbindung beginnen bei etwa 150 Rubel; Die Installation erfordert eine gründliche Reinigung der Rohroberfläche von Rost und Farbe.

Verzinkt

Die Verbindungsmethoden sind dieselben wie für Schwarzstahl, ohne Schweißen. Das Erhitzen mit einem Lichtbogen oder Brenner führt zum Durchbrennen der Zinkschicht und zu einer beschleunigten Korrosion der Rohrleitung an der Schweißstelle, wodurch der Hauptvorteil der Verzinkung - der Korrosionsbeständigkeit - genommen wird.

Gewölbter Edelstahl

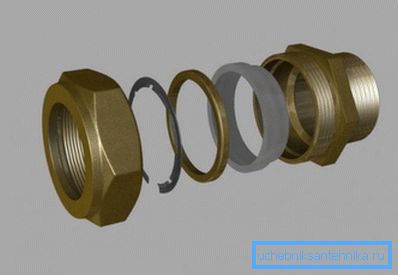

In diesem Fall werden Klemmstücke mit Silikondichtringen verwendet, um die Elemente der Rohrleitung zu verbinden. Dank der Wellung ist die Fittingverbindung extrem langlebig: Es ist fast unmöglich, das Rohr ohne Lösen der Überwurfmutter aus dem Fitting zu ziehen.

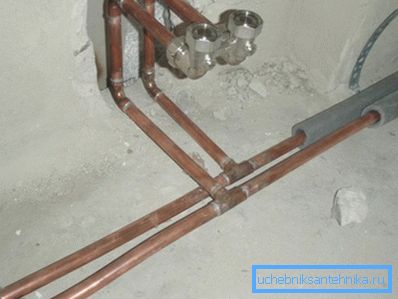

Kupfer

Kupferrohr ist auf zwei Arten verbunden.

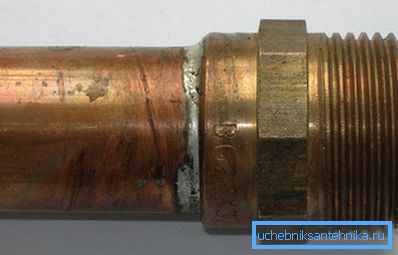

Löten

1. Das Ende eines der zu fügenden Elemente ist aufgeweitet.
2. Die Glocke und das Ende des zweiten Teils werden von Oxiden gereinigt.
3. Nach dem Erhitzen in der Flamme des Brenners wird ein Lotstab in die Buchse eingeführt. Aufgrund des Kapillareffekts füllt es schnell den Hohlraum zwischen den verbundenen Elementen.

Klemmverschraubung

Neben dem Löten können zwei Arten von Klemmfittings verwendet werden, um Kupferleitungen zu montieren.

1. Für ein nicht geglühtes Rohr wird ein Analogon einer Schnellspannverbindung für ein Stahlrohr verwendet. Die Dichtung ist mit einem Gummiring versehen.

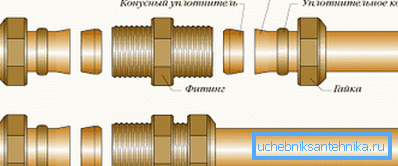

1. Weichgeglühtes Kupfer wird aufgeweitet und mit einer Überwurfmutter an einem Anschlagring mit konischem Querschnitt gebördelt.

Kunststoff aus Metall

Wasserrohre aus Metall-Kunststoff und deren Anschlüsse können auf zwei Arten montiert werden.

Kompressionsverschraubungen

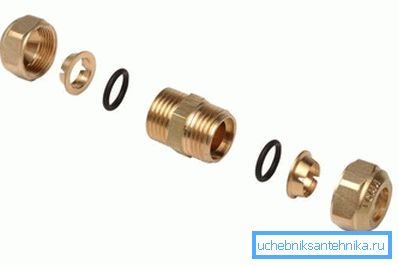

Ein kalibriertes Rohr mit abgeschrägter Passung sitzt fest über einem Paar Dichtungsgummiringen auf dem Formstück. Dann werden nacheinander ein Spaltring und eine Überwurfmutter mit konischem Innenabschnitt an den Fitting getrieben. Durch Anziehen des Gewindes wird das Rohr an der Armatur mit einer Mutter mit einem Spaltring zusammengedrückt.

Diese Art der Verbindung gilt als weniger zuverlässig, da sie oft nach mehreren Heiz- und Kühlungszyklen ausläuft.

In der Praxis ist die Fehlerursache immer dieselbe - eine grobe Verletzung der Installationstechnologie.

• Zum Schneiden anstelle eines Trimmmessers wird eine normale Metallsäge verwendet.
• Am Ende des Rohres wird keine innere Fase entfernt.
• Das Rohr ist nicht kalibriert und behält den ovalen Querschnitt bei, der beim Aufrollen in der Bucht erfasst wird.

Infolgedessen werden die Ringdichtungen während der Montage aus den Buchsen herausgezogen und zu der widerstandsfähigen Fluorkunststoffdichtung des Fittings verschoben. Für die Dichtigkeit sorgt eine Klemme für den Anschluss von elastischem Polyethylen, das nach mehreren Erwärmungs- und Abkühlungszyklen teilweise aus dem Ort der größten Kompression herausgedrückt wird. Infolgedessen sind mehrere Verbindungsstreben erforderlich, bis der Aluminiumkern gegen das Fitting gedrückt wird.

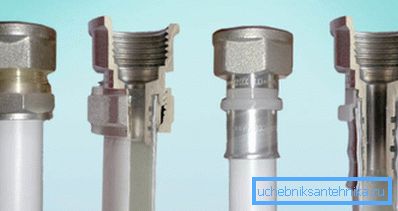

Pressbeschläge

Der Unterschied zum vorherigen Schema besteht darin, dass das Rohr mit einer Edelstahlhülse mit Hilfe einer speziellen Zange an der Armatur gequetscht wird.

Gepresste Compounds fließen praktisch nicht, weil:

• Die Rillen unter den O-Ringen sind tiefer ausgeführt; Daher sind sie bei der Montage viel schwieriger herauszuziehen.
• Die Verwendung von teuren (etwa 5.000 Rubel) Zecken hat dem Installateur keine Einsparungen bei anderen Tools zur Folge. Insbesondere wird das Rohr nicht mit einer Bügelsäge geschnitten, sondern mit einem Gehrungsmesser. Profis vernachlässigen das Anfasen und die Rohrkalibrierung nicht.

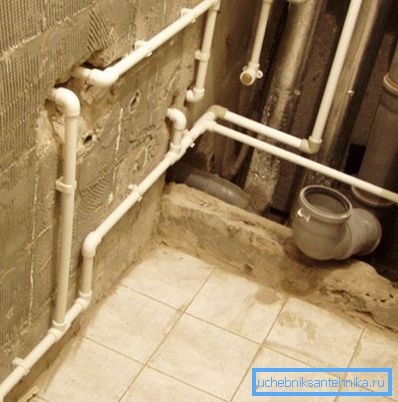

Polypropylen

Bei der Installation von Polypropylen werden auch zwei Verbindungsmethoden verwendet.

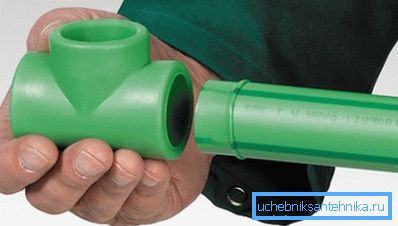

Schweißen

Wie werden Kunststoffwasserrohre mit Niedertemperaturschweißen verbunden?

Hier ist eine Liste der notwendigen Werkzeuge.

Eigentlich ist die Technologie wie folgt:

1. Der Lötkolben ist mit einer Düse entsprechender Größe ausgestattet und wird auf Betriebstemperatur erhitzt.
2. Das Rohr wird mit einem Gehrungsmesser zugeschnitten.
3. Die äußere Fase wird mit einem Kalibrator aus dem Rohr entfernt.
4. Aluminiumfolie (im Falle eines damit verstärkten Rohres) wird aus dem Schweißbereich entfernt. Dies kann eine Schichtung des Materials und eine Druckentlastung der Verbindung verursachen.
5. Das Rohr und die Verbindung werden für einige Sekunden mit der Düse kombiniert und nach dem Reflow durch eine sanfte Hin- und Herbewegung miteinander verbunden. Nach einer kurzen Einwirkzeit ist der versteifte Kunststoff fast so gut wie der monolithische Abschnitt der Pipeline.

Beschläge drücken

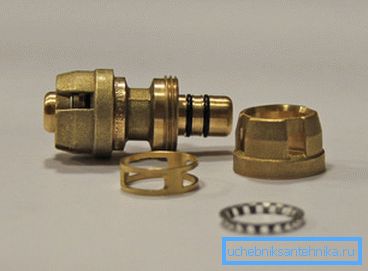

Sie können zum Verbinden von Kunststoffwasserrohren ohne Schweißen verwendet werden. Die Steckverbindung ist ein unkompliziertes Design mit einem O-Ring und einem Sicherungsring aus Edelstahl mit Laschen, die verhindern, dass sich das Rohr nach hinten bewegt. Die endgültige Befestigung wird durch eine Überwurfmutter mit konischer Innenfläche gewährleistet.

Wie werden Wasserleitungen aus Kunststoff mit einer Steckverschraubung verbunden?

1. Das Rohr wird mit einer losen Mutter kräftig in den Fitting eingeführt.
2. Die Mutter wird von Hand bis zum Anschlag angezogen.

Nützlich: Im Verkauf, wenn auch selten, finden Sie Steckverschraubungen für Metallkunststoffe.

Polyethylen

Und hier sind zwei Verbindungswege beliebt.

Schweißen

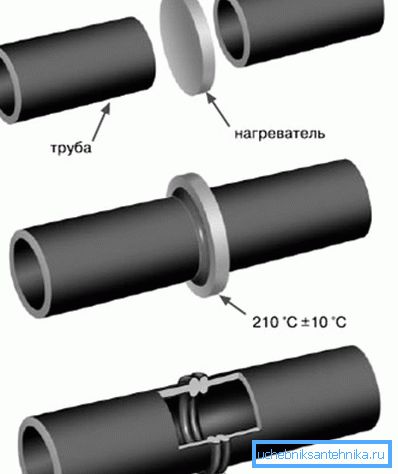

Wie werden Polyethylen-Wasserrohre durch Stumpfschweißen angeschlossen?

1. Benachbarte Elemente werden vor dem Reflow auf den Spiegel des Lötkolbens gerichtet, zentriert und gegen den Spiegel gedrückt.
2. Dann werden die Enden gegeneinander gedrückt und gealtert, bis sich das Polyethylen verfestigt.
3. Der Grat (der aus dem Rohrteil der Naht herausragt) ist abgeschnitten.

Das Endschweißen wird beim Verbinden von Rohren mit einer Wandstärke von 4 mm oder mehr verwendet. Bei einem großen Durchmesser müssen mechanische oder hydraulische Vorrichtungen verwendet werden.

Kompressionsverschraubungen

Beim Verbinden von Rohren mit kleinen Abmessungen werden Kunststoffarmaturen mit Gummi- oder Kunststoffdichtungen verwendet.

Wie verbinde ich Kunststoffrohre, um sich mit ihrer Hilfe zu sanieren?

1. Eine unverlierbare Mutter, zwei Anschlagringe und eine Ringdichtung werden nacheinander auf das Rohr getrieben.
2. Dann wird ein Fitting an sein Ende gesetzt.
3. Die Dichtung wird so verschoben, dass sie in den Spalt zwischen dem Fitting und dem Rohr eintritt und anschließend gegen die Anschlagringe gedrückt und mit einer Mutter festgeklemmt wird. Das Werkzeug gilt nicht, die Mutter wird von Hand streng verdreht.

Fazit

Wir hoffen, dass unser Express Review dem Leser helfen wird, die besten Lösungen für seine eigenen Projekte auszuwählen. Weitere Informationen zu den Verbindungsmethoden von Rohren lassen das Video in diesem Artikel zu.

Erfolge!
