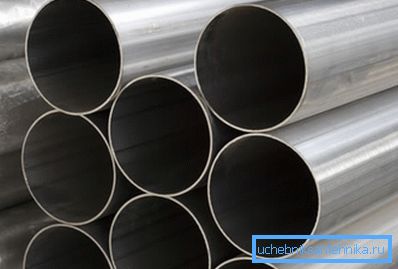

Wasser- und gasleitung und ihre eigenschaften

Vor nicht allzu langer Zeit wurden beim Bau von praktisch allen Pipelines Wasser- und Gaspipelines (VGP) verwendet. Heutzutage ist die Popularität von ihnen etwas zurückgegangen, aber sie werden immer noch häufig beim Bau von Wärme-, Gas- und Wassersystemen eingesetzt.

Als nächstes betrachten wir die Eigenschaften dieser Rohre, ihre Arten und Installationsmethoden.

Eigenschaften von AIV-Rohr

Die große Beliebtheit dieser Produkte, trotz der großen Auswahl an Rohren auf dem Markt, erklärt sich daraus, dass der Einbau von Rohrleitungen aus anderen Werkstoffen auf Abschnitten offener Strecken nicht möglich ist. Sogar Polyethylenrohre können nicht für alle Fälle verwendet werden (siehe auch Artikel Wasser- und Gasrohre aus Stahl - ihre Eigenschaften und Merkmale).

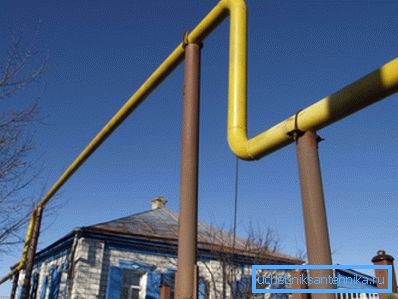

Darüber hinaus definieren einige technische Bedingungen strenge Anforderungen für Gaspipelines, weshalb Kunststoffrohre für ihre Installation nicht verwendet werden können, unabhängig von ihrer Leistungsfähigkeit. Daher besteht kein Zweifel, dass diese Rohre für lange Zeit relevant bleiben.

Zu ihren Hauptvorteilen gehören folgende Punkte:

• Niedrig genug kosten;
• Die Möglichkeit, Material zu schweißen;
• Die Möglichkeit des Biegens;
• Hohe festigkeit;
• Beständigkeit gegen Wärmeverzug;
• Widerstand gegen starke hydraulische Stöße;
• Haltbarkeit

Es ist zu beachten, dass alle diese Eigenschaften von Wasser- und Gasleitungen für ihren gesamten Bereich charakteristisch sind.

Beachten Sie! Die Lebensdauer der Rohrleitung hängt von den Betriebsbedingungen und der transportierten Flüssigkeit ab.

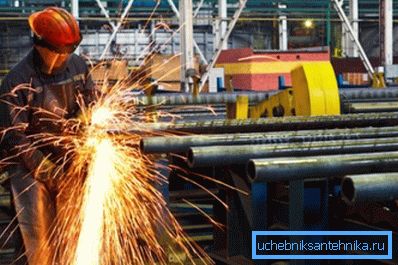

Fertigungstechnologie

VGP-Rohre bestehen aus Kohlenstoffstahl.

Produktionstechnologie ist wie folgt:

• Die ersten vorbereiteten Rohlinge für das Produkt - Streifen.
• Dann werden sie geformt, so dass die Zuschnitte die entsprechende Form annehmen.
• Machen Sie anschließend eine Naht mit elektrischem Schweißen. Danach kann das Rohr als fertig betrachtet werden.

Die Standardqualität dieser Produkte wird von GOST 3262-75 geregelt. Es ist zu beachten, dass eine radiographische Radiographie ein obligatorisches Qualitätskontrollverfahren ist. Dies liegt daran, dass die Naht der Ort ist, an dem ein erhöhtes Risiko besteht.

Eigenschaften

Berücksichtigen Sie die grundlegenden Betriebsmerkmale dieser Produkte, ohne auf alle möglichen Nuancen einzugehen, die der Durchschnittsverbraucher normalerweise nicht benötigt. Die Kenntnis dieser Produkte kann hilfreich sein, um mit ihnen zu arbeiten.

Wenn es beispielsweise erforderlich ist, eine Reparatur eines Wasserversorgungssystems oder eines Heizungssystems im nicht maßstäblichen Maßstab durchzuführen, sollte man wissen, welche Art von Rohrleitungen bevorzugt werden sollte.

Zu den technischen Eigenschaften der Gas- und Gasleitung gemäß GOST 3262 75 gehören:

• Durchmesser;
• Bedingter Pass;
• Wandstärke und einige andere Parameter.

Klassifizierung der AIV-Leitung

Die Auswahl an Wasser- und Gasleitungen bestimmt auch GOST 3262-75, wonach sich die Produkte hauptsächlich in folgenden Punkten unterscheiden:

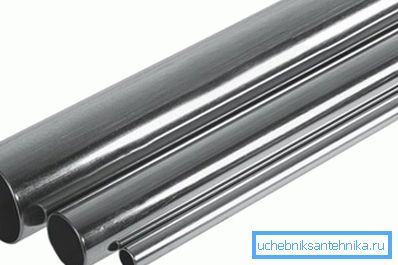

• Verzinkter Stahl;
• Stahl nicht verzinkt (schwarz).

Zink verhindert die Entstehung von Korrosion. Dementsprechend kann die Haltbarkeit von verzinkten Produkten höher sein.

Außerdem können Rohre je nach Bereitschaftsgrad Folgendes sein:

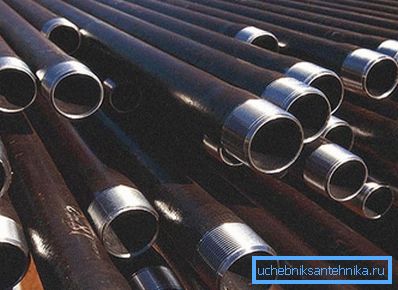

• Mit Gewindeschnitten an beiden Enden;
• Ohne Faden

Beachten Sie! Auf dem Rohrhersteller kann kurzes oder langes Gewinde angebracht werden. Verzinkte Gewinderohre können auch mit Kupplungen versehen werden.

Je nach Wandstärke ist das schwarze VGP-Rohr in folgende Typen unterteilt:

• Verstärkte Wandstärke von 2,5 bis 5,5 mm.
• Die Lichtwandstärke reicht von 1,8 bis 4 mm.
• Normalwandstärke im Bereich von 2 - 4,5 mm.

Leichte Schläuche können mit einem hydraulischen Druck von etwa 25 kgf / cm2 arbeiten, während die verstärkten Röhren 32 kgf / cm2 aushalten können.

Genauigkeitsgruppen

Für dieses Produkt gibt es zwei Genauigkeitsgruppen:

Beachten Sie! Beim Markieren der betrachteten Produkte ist der Außendurchmesser nicht anzugeben. Dieser Parameter wird durch den bedingten Durchgang ersetzt, der unabhängig von der Wandstärke unverändert bleibt. Bedingter Durchlauf (DU) und Wandstärke werden von GOST geregelt.

Normalisierung

VGP-Rohre werden normalerweise von Herstellern mit folgenden Längen hergestellt:

• 4-12 Meter;
• Mehrere Längen gemessen;
• Nicht gemessene Länge (innerhalb der gemessenen Länge).

Die maximale Abweichung in Länge und Gewicht sollte nicht mehr als acht Prozent betragen. Ich muss sagen, dass der Preis der Produkte nicht von der Länge, sondern vom Gewicht abhängt. Dementsprechend sind die Kosten umso höher, je größer der Durchmesser und die Dicke der Wände sind.

Beachten Sie! Das Gewicht von verzinkten Rohren unterscheidet sich stark vom Gewicht gewöhnlicher Produkte um 3 Prozent.

Das Gewicht der Gasleitung gemäß GOST 3262 75 wird unter Berücksichtigung der Stahldichte von 7,85 g / cm3 berechnet. Das maximale Gewicht pro laufenden Meter (Wandstärke 5,5 mm und Durchmesser 165 mm) beträgt 21,63 kg. Das Mindestgewicht pro laufendem Meter beträgt 370 g (Produktdurchmesser 10 mm und Wandstärke 1,8 mm).

Installationsmerkmale

Die Installation von Rohrleitungen mit diesem Material kann auf zwei Arten erfolgen:

• Gewindetechnik unter Verwendung von Kupplungen;
• Durch elektrische Schweißverbindung.

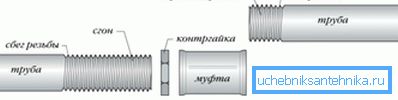

Die Installationsanweisungen im ersten Fall sehen folgendermaßen aus:

• Zunächst muss die Sicherungsmutter auf die Gewindestange geschraubt werden.
• Dann muss der Faden mit einem Dichtmittel oder einem mit einem Dichtmittel vorimprägnierten Wickeltau geschmiert werden. Für die Installation der Rohrleitung können Sie das Kabel mit Fett einweichen.
• Dann sollte das Gewinde in die Hülse geschraubt werden.
• Die Gewindeverbindung der Teile muss mit einer Sicherungsmutter gesichert werden, die vor dem festen Kontakt mit der Kupplung festgezogen werden muss.

Für die geschweißte Installation müssen Rohre mit glatten Enden verwendet werden.

Der Verdrahtungsplan ist wie folgt:

• Die Enden der verbundenen Teile liegen auf einer ebenen Fläche und werden gegeneinander gedrückt.
• Im Fügebereich erfolgt das Heften - eine punktgeschweißte Verbindung von mehreren Seiten.
• Danach müssen festsitzende Rohre waagerecht ausgerichtet werden. Sie können sie einfach auf einer flachen Oberfläche rollen.
• Danach wird die Verbindungsstelle am Umfang mit einer festen Naht versiegelt.

Ich muss sagen, dass es unwahrscheinlich ist, wenn Sie eine solche Verbindung mit Ihren eigenen Händen herstellen, wenn Sie kein erfahrener Schweißer sind. Daher ist es für unabhängige Reparaturen besser, die erste Option zu verwenden.

Fazit

Trotz der großen Beliebtheit bei den Verbrauchern von Polymerrohren sind VGP-Rohre nach wie vor sehr beliebt und werden dies lange Zeit bleiben. Dies ist auf ihre Eigenschaften und eine Reihe anderer Vorteile zurückzuführen.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
