Wasser- und gasleitung: fernbedienung und reale abmessungen

Was ist dieser Parameter - Fernbedienung? Wie ist es mit den tatsächlichen Rohrgrößen zu vergleichen? Wofür wird es eingeführt und in welchen Einheiten kann es gemessen werden? Welche Werte kann es nehmen? In dem Artikel werden wir versuchen, diese Fragen zu beantworten.

Was ist das

Die Fernbedienung (Nenn- oder Nenndurchmesser, Nenndurchgang) ist ein Parameter, der die Kompatibilität der Rohre und Formstücke für sie kennzeichnet. Zum Beispiel ist jedes Rohr DN25 mit dem Winkel oder der Kupplung desselben bedingten Durchgangs kompatibel.

Obwohl der bedingte Durchgang ungefähr dem Innendurchmesser in Millimetern entspricht, wird er normalerweise ohne Angabe von Einheiten angegeben. Das heißt, der Name des Rohrs DU40 ist korrekt, aber die DN 50 mm-Nr.

Hinweis: Eine exakte Übereinstimmung zwischen dem bedingten Durchgang und dem tatsächlichen Innendurchmesser ist möglich, ist jedoch eher ein Zufall als eine Regel. Die Abmessungen des Rohrs DN 65 oder 100 richten sich nach den geltenden GOST. Ein bedingter Durchgang entspricht jedoch einem Außendurchmesser und mehreren Werten für die Wandstärke, die natürlich eine gewisse Variation des Innendurchmessers ergeben.

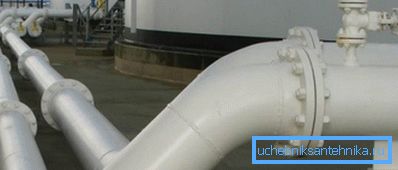

Eine vollständige Liste der bedingten Pässe ist in GOST 28338-89 enthalten. Der Wertebereich liegt zwischen 2,5 und 4000. Da wir uns jedoch vor allem für Rohrleitungen interessieren, beschränken wir uns in Zukunft auf Wasser- und Gasrohre aus Stahl, die gemäß GOST 3262-75 hergestellt werden. Ihre maximale Fernbedienung ist auf 150 begrenzt.

Es ist nützlich zu wissen, dass die Wertetabelle der bedingten Passage so gewählt wird, dass jede nachfolgende Größe die Pipeline-Kapazität um 60 - 100% erhöht. Wie wir uns aus der Physik erinnern, ist sie proportional zur Querschnittsfläche, die nach dem Quadrat des Durchmessers wächst.

Zoll und Schnitzereien

Um den Leser noch mehr zu verwirren, müssen wir noch eine weitere Tatsache in Bezug auf die Größe der Pipelines erwähnen. Nach russischen Standards beträgt die Maßeinheit für den Rohrdurchmesser Millimeter.

Im Falle von DM ist es nicht spezifiziert, aber impliziert; Für Wasser- und Gasleitungen wird jedoch neben einigen abstrakten bedingten Durchgängen ein englischer Zoll verwendet. Rohr DN20 wird daher häufig als 3/4 Zoll und Rohr DN32 als 1 1/4 bezeichnet.

Referenz: Englisch Zoll beträgt 2,54 cm.

Bei dieser einfachen Umrechnung von Zoll in das metrische Messsystem werden wir zu einer unerwarteten Entdeckung führen.

Nach GOST 3262-75 sollten die Abmessungen des Rohrs DU15 den folgenden Werten entsprechen:

• Außendurchmesser - 21,3.
• Die Wandstärke beträgt 2,5, 2,8 oder 3,2, je nachdem, zu welchem ​​Typ das Produkt gehört (es kann leicht, normal und verstärkt sein). Dementsprechend ergibt eine einfache Berechnung einen Innendurchmesser von 16,3, 15,7 oder 14,9 mm.

Inzwischen beträgt 1/2 Zoll 12,7 mm. Was bedeutet der Name "Half-Inch-Pipe"? Nur das darauf ist es möglich, eine Pfeifenschnitzerei der entsprechenden Größe zu schneiden.

Lassen Sie uns einige Werte der Größen angeben, die häufig bei der Installation von Rohrgewinden für Sanitäranlagen verwendet werden.

GOST 3262-75

Kehren wir jedoch zu Wassergasleitungen zurück. Um die Abmessungen des Rohrs DU20 oder den Außendurchmesser des Rohrs DU50 zu ermitteln, genügt es, die GOST 3262-75 sorgfältig zu prüfen, nach der sie hergestellt werden.

Abmessungen

Hier ist eine vollständige Liste der von der Norm beschriebenen Standardgrößen. Um beispielsweise alle Rohrgrößen von DU40 herauszufinden, genügt es, dies in der Tabelle zu finden.

Beachten Sie! Der Innendurchmesser ist gleich der Differenz zwischen Außendurchmesser und Doppelwandstärke. Für das leichte DU40 beträgt es 48 - (3 x 2) = 42 mm.

Andere Anforderungen

Die Norm beinhaltet nicht nur die Produktpalette, die danach hergestellt wird.

Es gibt eine Reihe von Produktionsanforderungen.

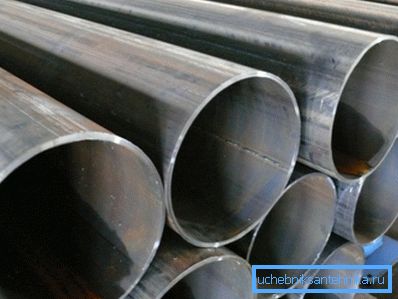

• Alle VGP-Rohre werden elektrogeschweißt, das heißt, sie werden durch Walzen eines flachen Barrens und anschließendes Schweißen einer Längsnaht hergestellt.

• Sie können im Rahmen der Norm sowohl ohne korrosionsbeständige Beschichtung als auch verzinkt hergestellt werden.

Nützlich: Der Preis des letzteren ist um etwa 50% höher.

• Der Arbeitshydraulikdruck sollte für leichte und normale Produkte mindestens 25 kp / cm2 und für verstärkte 32 kp / cm2 betragen.
• Die Länge der geraden Segmente beträgt 4 bis 12 Meter.. Laut GOST können sie in ungemessenen Längen- und Längenabmessungen geliefert werden. Im letzteren Fall wird für jeden Schnitt eine Toleranz von 5 mm gewährt.

Nützliches

Lassen Sie uns schließlich dem Eigentümer eines Hauses oder einer Wohnung, die mit eigenen Händen eine Wasserversorgung oder ein Heizungssystem installieren wird, einige nützliche Ratschläge geben.

• Es ist sinnvoll, schwarzen Stahl nur beim Erhitzen zu verwenden. Und dann, vorausgesetzt, das Heizungssystem wird für den Sommer nicht zurückgestellt: Die Kombination von Feuchtigkeit und Luftzugang ist kontraindiziert.

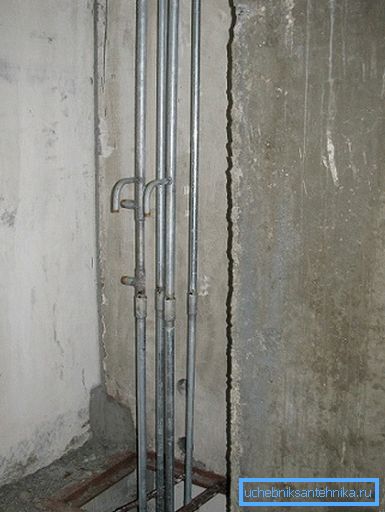

• Verzinkt ausschließlich auf den Fäden. Die Anweisung bezieht sich auf die Tatsache, dass die Zinkschicht auf den Schweißverbindungen ausbrennt.

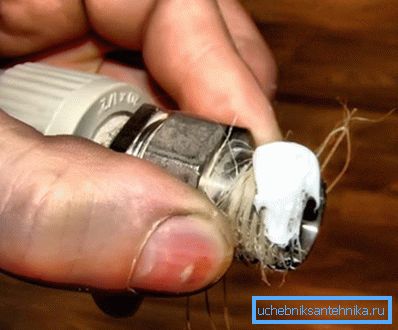

• Zur Abdichtung von Gewindeverbindungen ist Flachs einfacher und günstiger mit Farbe zu verwenden. Flachs ist billig, aber verfault; Farbe löst dieses Problem vollständig.

Fazit

Wir hoffen, dass das Material, das dem Leser angeboten wird, ihm helfen wird, sich in den Standardgrößen von Stahlrohren auf dem Markt zu orientieren. Weitere Informationen finden Sie wie immer im Video in diesem Artikel. Erfolge!
