Was sind die heizungsrohre und wie werden sie montiert?

Je nach Material können alle Heizungsrohre in drei große Gruppen unterteilt werden: Metall, Asbestzement (Chrysotilzement) und Polymer, obwohl jede der Kategorien eigene Sorten und Merkmale aufweist. Jeder der aufgelisteten Typen kann auf die eine oder andere Weise mehr oder weniger geeignet sein, was auf den Ort und die Installationsmethode, den Druck und natürlich auf den Wunsch des Kunden abgestimmt ist. Wir werden die Gelegenheit haben, die allgemeinen Eigenschaften solcher Strukturmaterialien zu diskutieren.

Kommunikationsmaterialien

Metall

• Für Heizsysteme mit beliebigem Druck werden Rohre aus verschiedenen Metallen verwendet, unter denen Schwarz- und Edelstahl, Gusseisen, Kupfer und Aluminium genannt werden können.
• Ebenfalls relevant sind Kombinationen von zwei Materialien, beispielsweise Stahl-Aluminium oder Stahl-Kupfer oder Bimetall.
• Wenn wir über Festigkeit sprechen, dann wird es in erster Linie Stahl sein, Wärmeleitfähigkeit - Aluminium und Brauchersysteme.
• Bimetalle werden nicht für Autobahnen und Konturen verwendet - hier können schwarzer und rostfreier Stahl, Gusseisen und Kupfer verwendet werden. Alle diese Materialien (mit Ausnahme von Edelstahl) haben einen gravierenden Nachteil gegenüber Asbestzement und Polymeren - Anfälligkeit für Korrosion oder Oxidation.

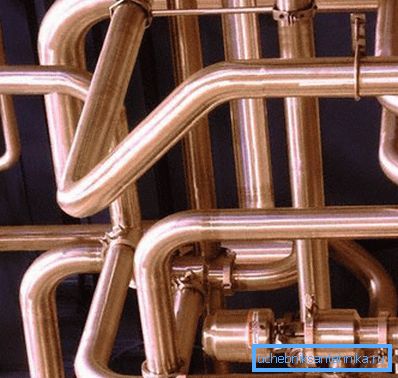

• Wenn wir jedoch über die Hauptpipelines sprechen, werden dort am häufigsten schwarzer Stahl und Gusseisen gefunden, und Kupfer wird eher für Räumlichkeiten verwendet, zumal der Preis recht hoch ist.

Hinweis! Besonders für Landhäuser ist die Luftheizung durch die Rohrleitungen sehr effektiv, was für Öfen wie Buleryan möglich ist. Der Ofen selbst ist aufgrund der sekundären Nachverbrennung des Brennstoffs sehr wirtschaftlich und dank der umlaufenden Stahlrohre wird ein hoher Wärmeübergangskoeffizient erreicht.

Asbestzement

Chrysotile Zementrohre können für die sparsamsten Heizungsnetze genannt werden - sie benötigen keine starke Isolierung, da sie eine ausreichend niedrige Wärmeleitfähigkeit haben, und außerdem ist ihre Verformungsgeschwindigkeit beim Erhitzen 12-mal niedriger als die von Stahl, daher ist für die Installation ein kostspieliger Ausgleich erforderlich Kupplungen. Asbestzement bildet aufgrund seiner Zusammensetzung kein organisches Wachstum, daher nimmt die Durchlässigkeit oder hydraulische Beständigkeit dort praktisch nicht ab.

Gleichzeitig weist die Anweisung zu Asbestzementrohren auf ihre Zerbrechlichkeit hin (trotz Verstärkung) - sie haben Angst vor starken Stößen und Stößen während des Transports. Bei der Installation solcher Rohrleitungen müssen zwingend zwei Sichtprüfungen durchgeführt werden - eine nach dem Entladen im Graben und die andere - nach der Verlegung. Das Andocken erfolgt mit einheitlichen Kupplungen mit Gummidichtungen.

Technopolymere

• In den letzten Jahren wurden zunehmend Polymerrohre für Heizsysteme oder deren Schaltkreise verwendet, die zunehmend verschiedene Metallanaloga ersetzen.
• Möglicherweise hängt ein Teil dieser Beliebtheit mit der Tatsache zusammen, dass es einfach ist, sie mit den eigenen Händen zusammenzubauen, was viele Besitzer verwenden, um Geld für das Anziehen von Spezialisten (Schweißern) zu sparen.
• Polyethylen und Polypropylen fallen in die Kategorie der Polymere, aber wir werden im Folgenden näher darauf eingehen.

Hinweis In der Dokumentation kann anstelle des vollständigen Namens des Materials häufig die Abkürzung gefunden werden. Daher wird Polyethylen als HDPE / LDPE oder einfach HDPE / LDPE (Nieder- und Hochdruck), HDPE / LDPE (internationale Version) und Polypropylen PP oder PPR (internationale Version) bezeichnet.

Übersicht über Polymerprodukte

Polyethylen und Metallkunststoff

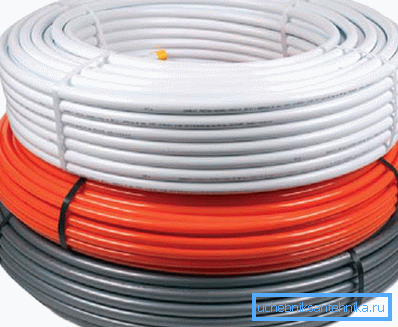

Bei den Polyethylenrohren interessieren uns vor allem LDPE (vernetztes PE) und metallbasierte Laminate - sie werden nicht für Heizkreisläufe verwendet, können aber bei der Installation einer Fußbodenheizung nicht vermieden werden.

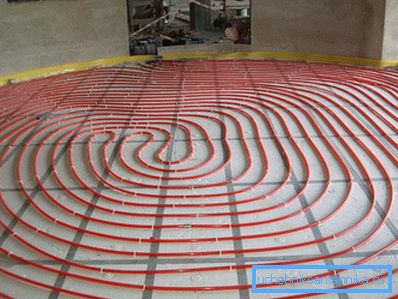

• Zu diesem Zweck kann vernetztes PE mit einem Durchmesser von 16 mm verwendet werden - hier darf der Nenndruck bis 10 bar und die maximale Betriebstemperatur bis zu 110 ° C betragen.
• Diese Eigenschaften lassen vermuten, dass die Rohre mit jedem Stand-alone-Heizkessel verwendet werden können, selbst wenn das Kühlmittel durch Zentralheizung zugeführt wird.

Beachten Sie! Dieses Schema kann nur mit autonomer Heizung implementiert werden. Wenn Sie einen warmen Boden an eine gemeinsame Batterie anschließen, besteht die Gefahr, dass Ihre Nachbarn nicht zufrieden sind.

• Der Nachteil eines solchen Polymers kann als ungenügende Steifheit bezeichnet werden. Bekanntermaßen wird die Kontur auf den Estrich gelegt, danach wird eine andere Lösungsschicht gegossen. Wenn das Rohr während eines solchen Vorgangs nicht mit Wasser gefüllt ist, kann es verformt werden.
• Die Befestigung auf dem Untergrund erfolgt mit speziellen Klebebandclips, mit deren Hilfe es zweckmäßig ist, einem bestimmten Einbaustufen und einem bestimmten Abstand von der Wand standzuhalten, so dass die darunterliegende Fußleiste nicht beschädigt wird.

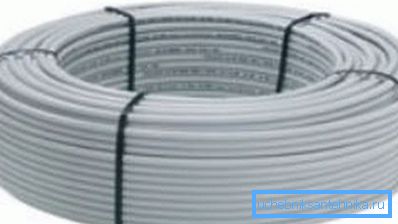

Mit dem gleichen Erfolg wird ein Laminat auf Metallbasis für die Fußbodenheizung verwendet, außerdem bevorzugen die meisten Installateure dieses Material, PE - es ist bequemer, es zu verlegen, und außerdem sind die Kosten für das Laminat auf Metallbasis etwas niedriger als für LDPE.

• Ein solches Rohr hat drei Hauptschichten - die innere des LDPE, die mittlere - Aluminiumfolie und die äußere - des HDPE. Alle müssen mit Klebstoff verklebt werden (für Qualitätsprodukte).
• Wenn scharfe Biegungen erforderlich sind, die beim Verlegen mit einer Schlange nicht vermieden werden können, wird eine Stahlfeder (20-25 cm) auf das Rohr gesetzt, deren Innendurchmesser einige Millimeter größer ist als der Rohrabschnitt, dh 18-20 mm.
• Diese Feder wird an die Stelle der Biegung gedrückt und nach und nach wird sie bis zum Ende nach vorne gedrückt.
• Wenn am Heizrohr ein Thermometer angebracht werden muss, geschieht dies nicht im Boden, sondern am Verteilerknoten, der meistens in der Wand eingebettet ist.

Beliebte Modelle

Um herauszufinden, welche Produkte für das Heizungssystem geeignet sind und welche nicht, hilft die folgende Tabelle:

PPR-Zusammenfassung

Für Heizkreisläufe (einschließlich eines Einrohrheizkreises) werden Modifikationen von Polypropylen RN20 und RN25 verwendet, obwohl letzteres hauptsächlich für solche Zwecke vorgesehen ist.

Tatsache ist, dass, wie Sie der obigen Tabelle entnehmen können, die Arbeitstemperatur des RN20 80 ° C erreicht und der optimale Modus des Konvektionskessels 60-80 ° C beträgt. Daher gibt es hier keine Verstöße.

Wenn Sie jedoch der Meinung sind, dass die (konstante) Arbeitstemperatur der Schaltung 80 ° C übersteigt, verwenden Sie RN25.

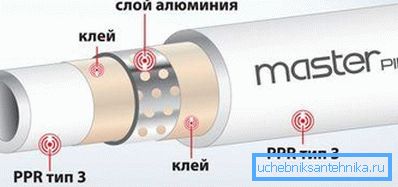

Hinweis In RN 25 befindet sich Aluminiumfolie nicht in der Mitte der Wand, sondern näher an der Oberfläche. Dies beeinträchtigt die Schweißarbeit. Verwenden Sie daher zum Entfernen der oberen Schicht und der Folie einen Rasierer, um ihn zu entfernen. Es ist auch zu beachten, dass für Heizkreissysteme der Rechnungsthermostat an dem Heizungsrohr an einem beliebigen Ort angebracht werden kann.

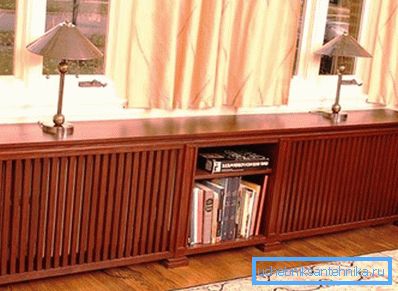

Wenn Sie daran interessiert sind, die Heizung zu schließen, können Sie dafür in einem Geschäft einkaufen oder selbst machen, wie auf dem Foto oben dekorative Gitter, die nicht nur Heizkörper, sondern (falls erforderlich) und Rohre verdecken. PPR wird mit Metallklammern oder Plastikclips an der Wand befestigt.

Fazit

Wenn Sie sich für die Installation von PPR in der Wand entscheiden, sind die Vor- und Nachteile offensichtlich, obwohl dies für die Schaltung technisch keine Rolle spielt. Der Vorteil hierbei ist, dass Sie das Rohr einfach aus der Sicht entfernen, ohne dass Wärmeverluste auftreten. Die negative Seite ist jedoch schwer zu nennen, außer dass die Arbeitsintensität während der Installation der Schaltung zunimmt. Das Video in diesem Artikel hilft Ihnen, dieses Problem genauer zu verstehen.
