Was ist ein wellrohr: merkmale der beliebtesten sorten

In der Produktion, in der Industrie, im Bauwesen sowie für verschiedene häusliche Zwecke wird ein Wellrohr mit zweischichtiger Räumvorrichtung oder ein anderer Typ solcher Strukturschläuche verwendet. Abhängig von den technischen Bedingungen, die die Anwendung bestimmen, ändert sich das Material (Kunststoff, Gummi, Metall), seine qualitative Zusammensetzung und Abmessungen (Länge, Durchmesser). Wir werden weiter unten mehr darüber sprechen und weitere Informationen geben.

Wellpappe

Hinweis Im großen und ganzen ist das Rohr gewellt - GOST hängt vom Material ab - ist ein Universalgerät. Hier ist eine ein- oder zweischichtige Wand mit einer Polymerhülle und / oder Verstärkungselementen möglich.

• Für brennbare Konstruktionen, durch die Kommunikationskabel gespannt werden müssen, sowie für den Transport von Gasen und Flüssigkeiten wird häufig ein Wellblechrohr verwendet, das aus schwarzem oder rostfreiem Stahl bestehen kann. Die Konfiguration der Oberfläche (die Form der Wellen, die Steigung der Ringe, der Durchmesser) kann sehr unterschiedlich sein, gleichzeitig beeinträchtigen solche Indikatoren jedoch nicht ihre Qualität, sondern weisen lediglich darauf hin, dass sie zu der einen oder anderen Fertigungsstätte gehören. Produkte dieses Typs werden gemäß der All-Union-Norm OST 35-22-83 hergestellt.

• In den meisten Fällen wird ein Wellrohr aus Gummi zum Pumpen von Flüssigkeiten verwendet, es kann jedoch auch für Seed-and-Pipelines (mit TU RB 00149438.091-99), Kupplungen und Düsen verschiedener Größen verwendet werden. Ein solches Gummiprodukt wird oft mit einer Stahlspirale verstärkt, was seine technischen Fähigkeiten erheblich erhöht, da die Steifigkeit den starken mechanischen Belastungen beim Arbeiten mit Saug- oder Druckbelastungen standhält. Produkte dieses Typs werden gemäß GOST 5398-76 hergestellt.

• Gewellte Kunststoffrohre können in der Regel als flexibler Kabelkanal für verschiedene Kommunikationszwecke sowie als Kanalanschlüsse für Siphons von Waschbecken, Badewannen, Waschbecken, Duschkabinen, Toilettenbecken usw. verwendet werden.

Zur Herstellung werden gleichzeitig PVC (Polyvinylchlorid), HDPE (Niederdruckpolyethylen), LDPE (Hochdruckpolyethylen) oder beide Modifikationen verwendet (zwei Schichten). Darüber hinaus kann es für sanitäre Zwecke mit Stahlringen oder -spiralen verstärkt werden. Produkte dieses Typs werden gemäß GOST 17675-87 hergestellt.

Überprüfung der Materialien

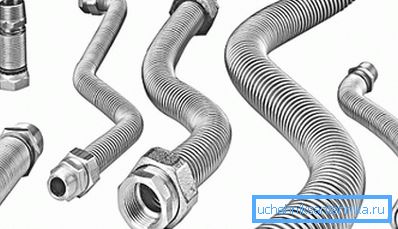

Stahl

Derzeit nimmt das koreanische nicht-brennbare Edelstahlwellrohr die führende Position auf dem Baumarkt ein, obwohl japanische Hersteller im 20. Jahrhundert damit begonnen haben, es erstmals herzustellen. Wenn wir jedoch von der Geographie der Nutzung sprechen, ist dies fast die ganze Welt. Die Beliebtheit und der hohe Preis solcher Produkte sind nicht überraschend, da sie aus hochlegiertem Stahl bestehen.

In Anbetracht der Tatsache, dass Edelstahl nicht anfällig für Korrosion und Oxidation ist, erfordern diese Produkte keine vorbeugende Wartung. Daher ist ihre Lebensdauer nahezu unbegrenzt. Diese Eigenschaft ermöglicht es Ihnen, Edelstahlwellen auf geschlossene Weise zu verwenden, das heißt, sie unter die Fassadenverkleidung (Trockenbau, Wandverkleidung) zu legen, sie mit Beton zu gießen und sie mit einem Kitt abzudichten.

Für ein solches Rohr sind keine ausgleichenden Kupplungen erforderlich, da die Temperaturverformung durch die Struktur des Produkts selbst gelöscht wird und beim Einfrieren auch bei offener Flamme erwärmt werden kann. Beim Transport von Flüssigkeiten an den Innenwänden der verschiedenen Beläge bilden sich keine organischen Ablagerungen wie Algen, so dass hier keine zusätzliche Reinigung erforderlich ist.

Manchmal haben diese Schläuche eine Polyethylenbeschichtung, die eher zur Dekoration verwendet wird, zum Beispiel für kaltes Wasser eine blaue Beschichtung und für heißes Wasser - eine rote.

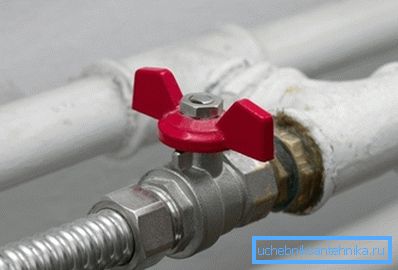

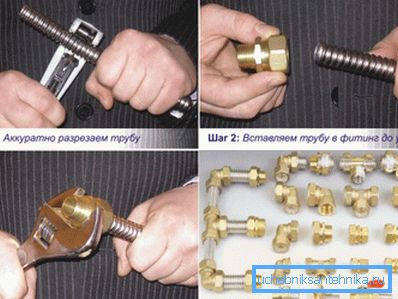

Gewellte Stahlschläuche sind miteinander sowie mit verschiedenen Mechanismen und Vorrichtungen unter Verwendung von speziellen Messingbeschlägen verbunden, bei denen es sich ebenfalls um Kompressionsverschraubungen handelt (Kompression wird durch Gummi- oder Paronit-Dichtungen erzeugt, die mit den Verschraubungen geliefert werden).

Hier gibt es keine speziellen Werkzeuge für die Installation - Meistens kommen Meister mit einem Schraubenschlüssel oder Gasschlüssel und gelegentlich mit einem Schraubenschlüssel aus.

Hinweis Vor nicht allzu langer Zeit wurde Stahlschlauch für die Installation von Gasanlagen verwendet. Solche Schläuche sind viel zuverlässiger als Gummi - sie können jedem im System möglichen Druck standhalten, sie platzen nicht und reißen nicht mit der Zeit.

Gummi

Trotz der Tatsache, dass diese Schläuche als Gummi bezeichnet werden, handelt es sich tatsächlich um ein mehrschichtiges gummitechnisches Produkt. Reine Gummihülsen sind mechanisch zerbrechlich und werden außer für Saat- und Büschelstränge verwendet. Im Alltag sehen Sie einen verstärkten Schlauch dieses Typs an Feuer- und Abwasserfahrzeugen (Fässern).

Die Einteilung der Schläuche nach GOST 5398-76 ist in der Tabelle angegeben:

  Hinweis Die erste Gruppe umfasst Saugschläuche mit einem Unterdruck von bis zu 0,08 MPa und die zweite Gruppe umfasst einen Drucksaugvorgang mit einem möglichen Druck von bis zu 1,2 MPa. Verschiedene Gummischläuche mit Textilrahmen können bei jeder Hitze (tropisches Klima) mit einer niedrigeren Temperaturschwelle von -50 ° C verwendet werden. C.

Achten Sie beim Kauf dieser Art von Gummi auf das Vorhandensein von Markierungen (dies ist dieselbe Gebrauchsanweisung), die unbedingt in Form eines Längsstreifens unter Verwendung von Relief oder unlösbarer Farbe aufgebracht werden muss. Symbole, die Sie dort sehen, kennzeichnen die Klasse, die Gruppe, den Innendurchmesser, den Nenndruck und die Möglichkeit der klimatischen Nutzung.

Beispielsweise zeigt die Markierung B (A) - 1 - 25 - 10 - T - GOST 5398-76, dass die Hülse mit Antistatikum zum Pumpen von Kraftstoff mit einem Arbeitsdruck von 1,0 MPa in einem tropischen Klima mit einer unteren Grenze von -10 ° C ausgelegt ist.

Im Bild sehen Sie den Aufbau einer mehrlagigen Gummimanschette, die aus folgenden Elementen besteht:

1. Textilgeflecht;
2. Gummischicht;
3. Metallspirale;
4. Gummischicht;
5. Textilgeflecht;
6. Zusätzliche Textil- oder Gummischicht.

Bei Schläuchen der Klasse B, P und KSH besteht die Außenschicht aus Gummi, und an den Enden solcher Hülsen befinden sich üblicherweise rahmenlose weiche Manschetten, die den Anschluss an Übergangsrohre und starre Rohrleitungen ermöglichen. Die Lagerung solcher gummitechnischer Produkte sollte bei Temperaturen von -25 ° C bis +35 ° C in einem Abstand von mindestens einem Meter zu Heizgeräten jeglicher Art durchgeführt werden.

Polymere

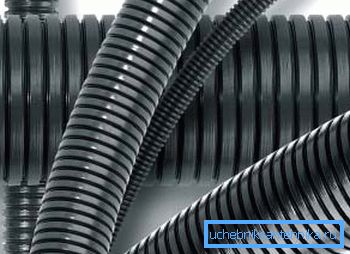

Um die Kabel- und Kabelkommunikation unter schwierigen Betriebsbedingungen zu schützen, wird eine Polyamid-Wellen verwendet, die die Flexibilität und mechanische Festigkeit bei Stößen und bei Temperaturen von -40 ° C bis +105 ° C und für einen kurzen Zeitraum von +150 ° C aufrechterhalten kann.

Beim Tauchen bis zu einer Tiefe von 20 m bieten einzigartige Kompressionszubehörteile eine zuverlässige Abdichtung sowie eine einfache Installation. Darüber hinaus schützen die Wände aus Polyamid die Kabel vor verschiedenen Erdölprodukten wie Benzin, Dieselkraftstoff, Kerosin und Ölen, sie sind beständig gegen ultraviolette Strahlung und reagieren nicht auf Vibrationsbelastungen.

Produktbereich

Gemäß GOST 287-79 können Polyamidrohre dieses Typs zwei Typen sein - PV-2 und PV-0.

• Erste Option Es hat eine höhere Schlagfestigkeit und kann für die Installation von Industrieanlagen, Fernseh- und elektrischen Kommunikations- und Kommunikationssystemen verwendet werden, bei denen die Kabelanforderungen keine erhöhten Brandschutzanforderungen darstellen.
• Zweite Option hat eine geringere mechanische Festigkeit und wird für die gleichen Zwecke verwendet, jedoch mit bestimmten Brandschutzanforderungen. Es ist bemerkenswert, dass es sich um PV-0 handelt, das für die Kommunikation von Elektrizität und Kommunikation verwendet wird, wenn sie zu Hause mit ihren eigenen Händen montiert werden.

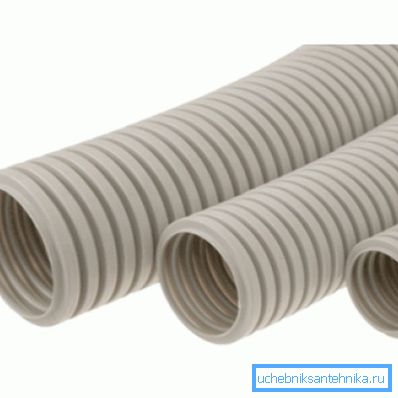

Polyvinylchloridrohre bestehen aus dem gleichen Material und werden als Kabelkanäle für Fernseh- und Funkkommunikation, Stromnetze und Kommunikation verwendet. Sie werden auch zu Hause erfolgreich eingesetzt (der Preis ist recht günstig), um dieselben Netzwerke unter einer Rahmenverkleidung wie Trockenmauern und Wandverkleidungen abzudecken, aber sie werden nicht mit Beton gegossen oder mit einem Kitt verziert.

Tipp! Wenn der verborgene Inhalt vor ultravioletter Strahlung geschützt werden muss, wählen Sie eine schwarze Welle.

Wellrohr mit Sonde eignet sich gut für Rahmenverkleidungen vom Typ Zwischendecke, wodurch nicht nur Kabel innerhalb des Kanals angeschlossen werden können, sondern auch Reparaturarbeiten bei der Demontage / Montage des Inhalts durchgeführt werden können. PVC-Wellen mit einer Sonde sind ausreichend beständig gegen niedrige und hohe Temperaturen (im Durchschnitt von -40 ° C bis +40 ° C) und reagieren nicht auf Kontakt mit Mineralölprodukten aus der Kategorie der Kraftstoff- und Schmierstoffe.

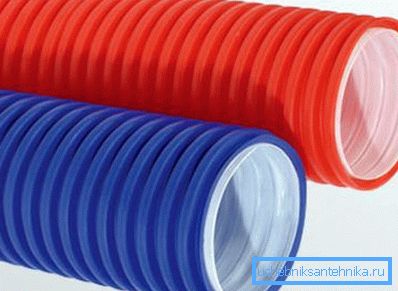

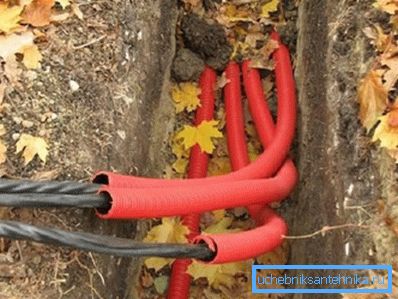

Sehr oft wird für die Installation verschiedener Kabelverbindungen ein gewelltes Doppelrohr aus kombiniertem Polyethylen verwendet, dh die Schichten haben unterschiedliche Eigenschaften.

Dies sind HDPE (HDPE) - Niederdruckpolyethylen und LDPE (LDPE) - Hochdruckpolyethylen (nicht verwechseln - das Polypropylenrohr hat keine Beziehung zu solchen Produkten!).

• Die oberste Schicht besteht aus PND und es ist leicht genug, sie für die Berührung zu definieren. Es ist kieselig und hat keine Sprödigkeit, ist aber widerstandsfähig gegen Stöße, reagiert nicht auf Mineralölprodukte aus der Kategorie der Kraftstoffe und Schmierstoffe und ist ein hervorragendes Dielektrikum.
• Im Inneren befindet sich eine Schicht aus LDPE - meistens weiß gefärbt, sehr glatte Oberfläche und gute Elastizität.. Zu all dem können Sie die gleichen positiven Eigenschaften wie das PND hinzufügen.

Hinweis Es sollte auch angemerkt werden, dass auch Mitteldruckpolyethylen (PSD) hergestellt wird, das jedoch häufig als HDPE bezeichnet wird und praktisch nicht zur Herstellung von Wellpappeprodukten verwendet wird.

Fazit

Jedenfalls ist das Wellrohr aus Polyamid, Polyethylen, Gummi, Stahl oder einer Kombination dieser Werkstoffe fest in unserem Alltag verankert. Und selbst wenn Sie dies nicht bemerken - in jedem Fall nutzen Sie die verschiedenen Vorteile der Zivilisation, wenn ein solches Gerät verwendet wird.

In dem thematischen Video in diesem Artikel finden Sie zusätzliche Informationen zum behandelten Thema. Möglicherweise ist es auch für Sie nützlich.
