Was ist ein durchlass, was zeichnet seine bedienung aus?

In jedem Gebiet können Sie Flüsse, Teiche, Schluchten und nur den Fluss der Frühlingsfluten finden. Solche Entlastungsmerkmale machen es sehr schwierig, Straßen zu ordnen, insbesondere hinsichtlich der Verbindung von Siedlungen. Es gibt zwei technische Lösungen für dieses Problem: Brücken und Durchlässe.

Über den zweiten von ihnen wird in diesem Artikel diskutiert.

Technische und bauliche Merkmale

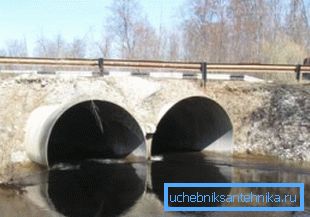

Die Wasserleitung ist eine spezielle zylindrische Struktur einer bestimmten Größe, die am Fuß der Straße installiert ist und eine Art Tunnel für den darunter fließenden Wasserstrom ist. Das heißt, wenn es zum Beispiel einen Strom gibt, durch den eine qualitativ hochwertige Straße gelegt werden muss, wird die beschriebene Struktur in ihrem Kanal montiert, und geplante Arbeiten werden daran ausgeführt.

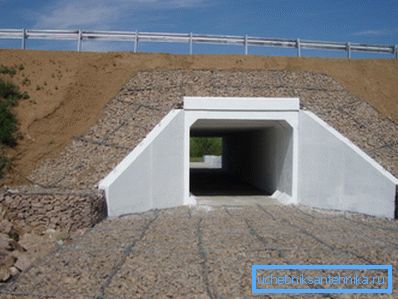

Sie sollten wissen: Die Wasserübertragung der Funktionalität solcher Rohre ist nicht eingeschränkt, und manchmal werden sie zum Erstellen von Viehunterführungen oder anderen Überführungen verwendet.

Vergleich mit der Brücke

Wenn die Hauptaufgabe des fraglichen Produkts im Wesentlichen darin besteht, eine Straße durch ein Wasserhindernis zu verlegen, warum dann nicht eine kleine Brücke dafür installieren?

Tatsache ist, dass das Rohr bei annähernd gleichen Baukosten mehrere Vorteile hat:

• Es gibt keine Verletzung der Integrität des Untergrunds und der Struktur des gepflasterten Pfads.
• Relativ geringer Gehalt an Durchlässen. Reparatur- und Wartungskosten fallen weniger als Brücken an.

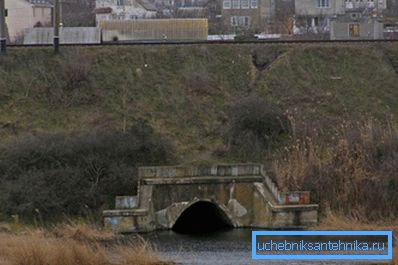

• Die Verringerung der Belastung des Rohrs ist proportional zur Zunahme der Dicke des Erdhügels im Bereich von zwei Metern.

• Angemessener Preis für die gesamte Struktur.

Daraus kann gefolgert werden, dass bei einer großen Entfernung zwischen den Ufern die Brücke die einzig mögliche Konstruktion bleibt, aber bei einer kurzen Entfernung wird die Installation eines Dükerrohrs viel rationeller.

Arten

Es werden viele Arten von Strukturen in Betracht gezogen, deren charakteristische Merkmale in der folgenden Tabelle unterschieden werden können:

Abmessungen

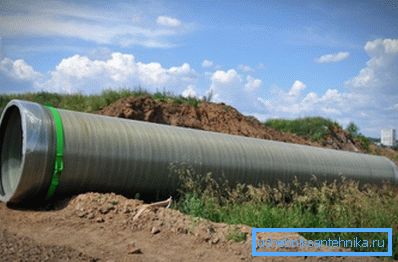

Das empfohlene Verhältnis von Durchmesser und Länge des Ablaufrohrs sieht folgendermaßen aus:

Es gibt auch eine bestimmte Formel für die Berechnung von Durchlässen:

L_tr= in + 2 (ns-d) & middot; m, wobei

Allgemeine Regeln der Vereinbarung

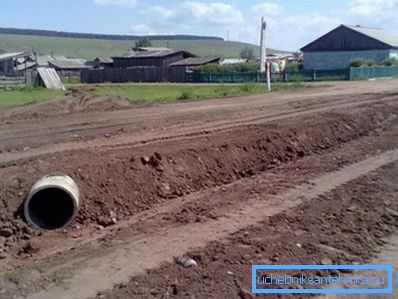

• Bei der Installation eines zehn Meter langen Rohrs auf einer Straße mit einer Länge von einem halben Meter auf einer Farm muss ein Hügel mit einer Dicke von mindestens fünfzig Zentimetern hergestellt werden.
• Rohrleitungen auf Autobahnen über SNiP können nur unter der Voraussetzung der Verfügbarkeit eines Profils und des Plans für diesen Straßentyp lokalisiert werden.
• Die gebräuchlichste Art des Betriebs dieser Anlagen - Freifluss mit dem natürlichen Wasserfluss. Weniger gebräuchlicher Druck oder Halbdruck.
• Die Anweisung verbietet die Installation von Durchlasskonstruktionen an Stauseen, entlang derer sich bei Eisbildung Eisdriften bewegen, da Eisschollen am Eingang der Rohrleitung eine Notblockierung verursachen können.

Tipp: Für die Anordnung von Rohren in Flüssen, in denen Fischlaich stattfindet, ist zunächst die Genehmigung der Fischereiaufsichtsbehörde einzuholen. Im umgekehrten Fall erwartet der Entwickler eine hohe Geldstrafe.

• Der Abstand zum Grundwasser sollte abhängig von den Betriebsarten wie folgt eingehalten werden:

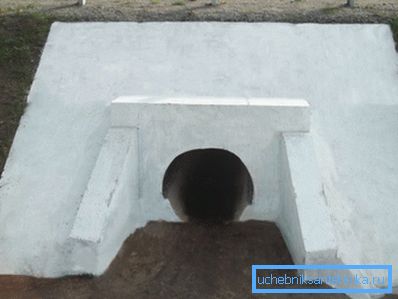

• Die Enden der Durchlassrohre werden aus den Wänden des Tors und abfallenden Flügeln gebildet, die unter dem Frostdurchdringungsgrad von 0,25 m im Boden vergraben sind und eine mindestens zehn Zentimeter dicke Kiesplatte haben.

• Normaler Boden im Bau wird durch eine Mischung aus Sand und Schutt ersetzt. Dadurch wird das Durchhängen beseitigt.
• Es gibt drei Arten von Gruppen, die sich in ihren Tragfähigkeiten unterscheiden. In jedem von ihnen hat die Höhe der Verfüllung einen eigenen Indikator: 2 m, 4 m bzw. 6 m.

Sie sollten wissen: Unter nicht standardmäßigen Bedingungen dürfen andere Bodenfüllungen und berechnete Höhen verwendet werden, um einen rationelleren Ressourcenverbrauch zu erreichen.

• Die Markierung von Durchlassrohren erfolgt mit Hilfe von Buchstaben und Zahlen, die durch einen Bindestrich getrennt sind. Auf der linken Seite wird der Produkttyp und auf der rechten Seite der Durchmesser herkömmlicher Durchgänge, die nutzbare Länge und die Anzahl der Gruppen angegeben, die die Tragfähigkeit der Struktur bestimmen.
• Betonprodukte werden gemäß GOST 26633 installiert. Zu diesem Zweck wird schwerer Beton mit einer Festigkeitsklasse von mindestens B25 und Wasserdichtheit verwendet. - W Nur solche Parameter gewährleisten einen langen und ordnungsgemäßen Betrieb der Konstruktion.

Sie sollten wissen: Risse in Rohren aus Beton und Stahlbeton sind nicht zulässig. Die einzige Ausnahme ist die Schrumpfbreite, die 0,05 mm nicht überschreitet.

• Monolithische Betonplatten der Klasse B eignen sich zum Erstellen von Flügeln, eine Verstärkung ist nicht erforderlich.

Bauarbeiten

Auf die Ausführung der Arbeit kann man nur mit eigenen Händen sprechen und kann nicht sein, da die strukturellen Elemente insgesamt und schwer sind. Aber mit dem Montageteam und der entsprechenden Ausrüstung wird es leicht zu handhaben sein.

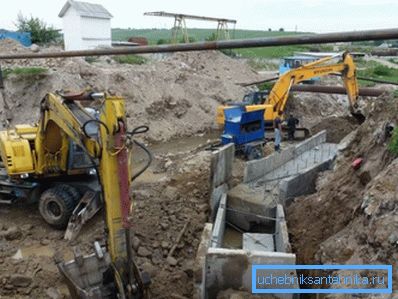

Fundamentgrube

Beim Graben einer Grube gelten einige Regeln:

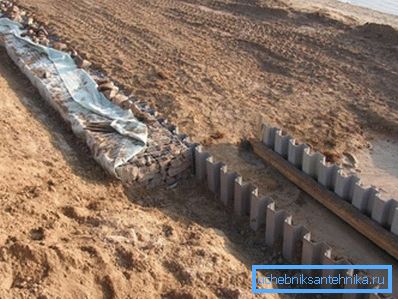

1. Die Befestigung von Wänden ist nur bei hoher Bodensättigung mit Grundwasser möglich.

1. Die Steilheit der Hänge wird abhängig von der Tiefe des Grabens und den Eigenschaften des entwickelten Bodens bestimmt.
2. Wenn Sie vorhaben, eine Wasserabdichtung oder ähnliche Arbeiten mit Personen in der Grube zu installieren, sollten die Wände in einem Abstand von mindestens 0,7 m aus dem Keller entfernt werden.

Tipp: Wenn nach dem Verlegen der Rohrleitung keine zusätzlichen Arbeiten geplant sind, kann diese auf ein Intervall von 0,1 m begrenzt werden, um die normale Installation sicherzustellen.

1. Entlang des Umfangs des Objekts sind Bodenwalzen angeordnet, um das Eindringen von Oberflächenwasser in den Graben zu verhindern.
2. In Fällen, in denen die Installation auf dem Territorium des Wasserreservoirs durchgeführt wird, haben Sie zwei Möglichkeiten, um Flüssigkeit von der Baustelle zu entfernen:
3. Wenn die Situation an einem Hang liegt, gräbt aus dem Boden der Grube nur ein zusätzlicher Graben, um Wasser in den Graben abzuleiten.
4. In anderen Fällen ist es erforderlich, einen Sumpf anzulegen und Flüssigkeit mit Pumpgeräten aus diesem zu pumpen.

Stiftung

Die gebräuchlichsten sind vorgefertigte und monolithische Fundamente, weniger häufig verwendete vorgefertigte monolithische, und für Orte mit schwachem Boden sind Säulen besser geeignet.

Betrachten Sie den Installationsverlauf am Beispiel der zeitaufwändigsten Option - monolithisch:

1. Montieren Sie die Schalung um den Umfang der Füllung.
2. Kneten oder konkrete Lösung liefern.
3. Wir machen das Füllen und Rammen der Mischung.

Tipp: Beim Gießen von Beton wird empfohlen, ihn regelmäßig mit einer Stahlstange zu stanzen. Dadurch werden Lufteinschlüsse vermieden.

1. Decken Sie den Beton mit einem Film ab und gießen Sie Wasser, bis er fest ist.
2. Schalung entfernen.
3. Den Raum zwischen dem Boden und dem Monolithen des Untergeschosses decken wir mit mit Sand vermischtem Kies ab.

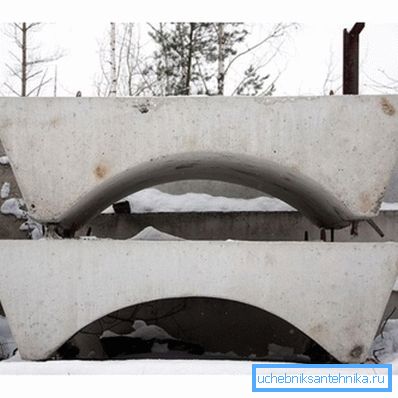

Die vorgefertigte Unterlage zeichnet sich dadurch aus, dass anstelle des Mörtels Betonfertigteile montiert werden.

Rohrmaterial

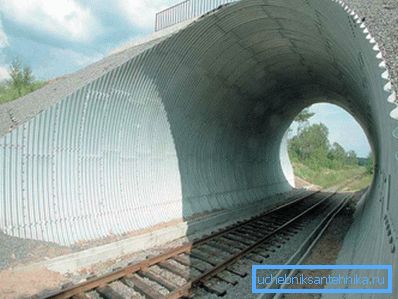

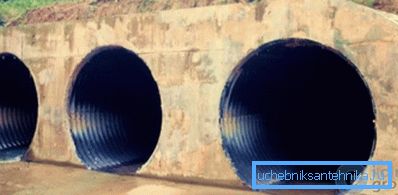

Beton- oder Stahlbetonrohre sind in dieser Hinsicht ein Klassiker und sind zeitgeprüft. Ich möchte jedoch besonders auf eine fortgeschrittenere Version achten, bei der es sich um eine Metallwellstruktur handelt.

Die Vorteile dieser Art von Einrichtung:

• Eine große Auswahl an unterschiedlichen Durchmessern. Damit können Sie die optimale Wahl für jede Situation treffen.
• Geringes Gewicht Vereinfacht die Transport- und Installationsarbeiten erheblich.
• Einfache Installation Der Umgang mit dem fraglichen Material erfordert keine besonderen Fähigkeiten.
• Hohe Festigkeit und Flexibilität. In Kombination mit dem Boden ergibt sich eine höhere Zuverlässigkeit als bei der Stahlbetonstruktur.
• Die lange Betriebsdauer reicht bis zu hundert Jahren.
• Niedriger Preis Im Vergleich zu anderen Materialien können bis zu 50% eingespart werden.
• Vielseitigkeit. Es wird bei allen klimatischen Bedingungen angewendet.

Abdichtung

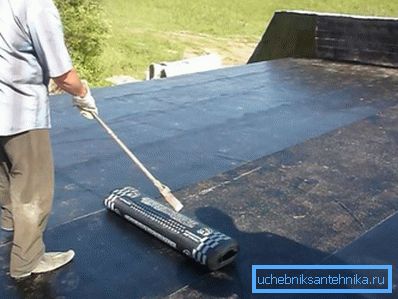

Die Abdichtungsarbeiten werden meistens mit Bitumenmörtel oder Dachplatten ausgeführt. Vor dem Verlegen des Materials muss vor allem die Oberfläche des Rohrs von Verunreinigungen, Schmutz sowie im Winter und vor der Vereisung gereinigt werden.

Hinterfüllen

Nachdem die Struktur installiert wurde, sollte sie mit Erde gefüllt werden. Zu diesem Zweck ist derjenige, der zuvor aus dem Aushub entfernt wurde, durchaus geeignet.

Alles passiert wie folgt:

1. Gleichmäßig schlafen wir den Boden im Raum zwischen dem Boden und den Wänden des Gebäudes ein.
2. Wenn der Boden beidseitig aufgefüllt ist, dichten wir ihn mit speziellen Stopfmaschinen ab.
3. Danach erstellen wir einen Hügel, dessen Dicke Ihrem Projekt entspricht.
4. Direkt über dem Rohr tritt die Dichtung nicht auf, um eine technische Überlastung des Produkts zu vermeiden.

Fazit

Der Bau von Brücken ist beim Bau von Straßen über Flüsse oder Schluchten nicht immer gerechtfertigt. Oft ist es viel sinnvoller, einen Durchlass zu installieren, der kostengünstiger ist und mehrere wichtige Vorteile bietet (siehe auch Artikel Crimp-Rohre in Ihrem Zuhause).

Der Schlüssel für eine erfolgreiche Installation ist die Einhaltung bestimmter Regeln, die oben ausführlich beschrieben werden. Der Prozess selbst besteht aus dem Aushub, dem Fundament, dem Produkt selbst und dem Hinterfüllen.

Das Video in diesem Artikel enthält zusätzliche Informationen, die sich direkt auf die geprüften Materialien beziehen.

Durch die Installation der beschriebenen Strukturen können viele Probleme gelöst werden, die mit der Verlegung von Straßen in dem von Flüssen und Schluchten zerklüfteten Gelände zusammenhängen.
