Warmgewalztes und kaltgeformtes, dickwandiges stahlrohr

05-06-2018
Pfeifen

Neue Technologien ersetzen allmählich die langen Stahlrohre und ersetzen sie durch Kunststoff. Es gibt jedoch Situationen, in denen die Eigenschaften der letzteren minderwertig sind. In diesem Fall gibt herkömmlicher Stahl PVC und PP "hundert Punkte voraus". Um dies genauer zu erfahren, gibt der Artikel einen Überblick über verschiedene Arten dickwandiger Rohre.

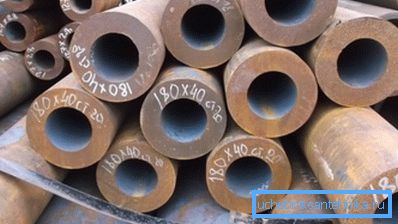

Das Foto - dickwandiges Stahlrohr für das Arbeiten mit Hochdruckarbeitsumgebung

Arten

Das Sortiment an Stahlprodukten ist ziemlich bedeutend, jedoch gibt es zwei Haupttypen - elektrogeschweißt, mit einer Spirale (bevorzugter) oder gerader Naht und nahtlos, auf die sich der Artikel hauptsächlich konzentriert.

Betrachten Sie sie genauer:

Art der Produktion Sie sind:
  • kalt gewalzt;
  • warmgewalzt zum Beispiel aus Stahl 40x;
  • hitzeverformt.

Seamless gilt als zuverlässigeres Material, obwohl die Herstellungsmethode die Qualität nicht beeinträchtigt.
Wandstärke Dies berücksichtigt die Beziehung zum Durchmesser des Produkts.
  1. Es gibt:
    • besonders dünnwandig;
    • dünnwandig;
    • dickwandig;
    • besonders dickwandig.

    In diesem Fall spielt die Produktionsweise keine Rolle, Sie können kaltgewalzte dickwandige röhrenförmige oder elektrische Produkte kaufen.

    1. Denken Sie daran, dass die Klassifizierung stark vom Durchmesser beeinflusst wird. Beispielsweise sind Produkte mit einer Wandstärke von weniger als 1,5 mm und einem Durchmesser von weniger als 20 mm dünnwandig, mit einer Wandstärke von bis zu 0,5 mm - das Produkt wird als besonders dünnwandig betrachtet.
    Schutzbeschichtung Es gibt verschiedene Methoden, um die Beständigkeit von Produkten gegen Korrosion und den Einfluss von negativen Temperaturen zu erhöhen. Elektrisch geschweißte Längs- und Gasleitungen sollten beispielsweise mit einer Zinkschicht bedeckt sein, obwohl die Anweisung die Verwendung anderer Produktoptionen nicht verbietet.

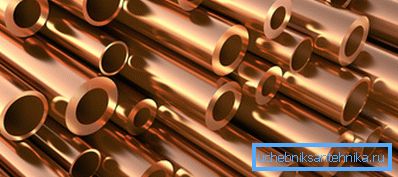

    Kupferrohr

    Tipp: Es wird empfohlen, sich bei der Bestimmung der Rohrklasse auf Fachliteratur zu beziehen.

    Produktion

    Die Technologie der Herstellung nahtloser und elektrisch geschweißter Rohrprodukte unterscheidet sich. Verwenden Sie im ersten Fall einen flachen Bolzen, der zu einem Körper gebogen wird. Im zweiten wird ein Stab verwendet - ein monolithisches Stück mit zylindrischer Form.

    Rostfreies Rohr mit dicken Wänden

    Eine solche Produktion ist aus technischer Sicht viel schwieriger, daher ist der Preis für nahtlose Produkte höher.

    In der Arbeit gelten:

    1. Heißverformung, wenn das Werkstück auf eine Temperatur von etwa 50 bis 60 ° C über der Kristallisationsschwelle des Metalls erhitzt wird. In diesem Fall wird der Stahl zum Beispiel 30 Hgsa-Markierungen plastisch, schmilzt jedoch nicht. Dann wird auf einer Durchstechpresse ein Hohlzylinder (Hülse) aus einem erhitzten Barren erhalten. Die gewünschte Form wird durch Walzen vorgegeben, wodurch das Produkt die erforderlichen Abmessungen erhält. Die Wandstärke wird nivelliert, die geometrische Form wird korrekt und der angegebene Durchmesser ist gewährleistet. Danach wird das Produkt zur schnellen Abkühlung in Wasser getaucht und anschließend zur endgültigen Kalibrierung durch eine Reihe von Walzen geführt. Dann wird es gegebenenfalls in Segmente mit Standardlänge geschnitten. Die Freigabe von nicht gemessenen Materialien ist ebenfalls zulässig.

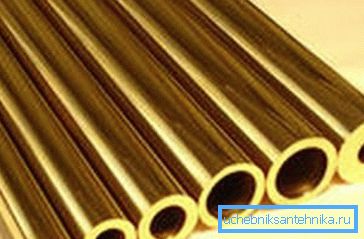

    Bronzerohr mit unterschiedlicher Wandstärke
    1. Die kalte Methode hat zwei Unterschiede:
      • das Produkt wird nach der Durchstechmühle abgekühlt;
      • Die Vorkalibrierung wird im kalten Zustand durchgeführt.

      Tipp: Vor der letzten Stufe wird der Liner geglüht und auf die Temperatur der Stahlrekristallisation erhitzt. Dadurch können innere Spannungen entfernt werden, und das Metall wird plastischer und viskoser.

      Gewicht und Abmessungen von kaltgeformten dickwandigen Stahlrohren

      Regeln und Vorschriften

      Für warmgewalzte Rohre gelten Anforderungen und Abmessungen für dickwandige Rohre gemäß GOST 8732 78. Kaltgewalzte Rohre entsprechen GOST 8734-75.

      Berücksichtigen Sie die Hauptpunkte dieser Standards:

      GOST 8732-78
      1. Der Durchmesser von 20-550 mm.
      2. Die maximale Wandstärke beträgt 75, das Minimum beträgt 2,5 mm.
      3. Länge gemessen oder nicht gemessen von 4 bis 12,5 m.
      4. Das Ausmaß der Biegung hängt von der Wandstärke ab (Abmessungen in mm):
        • bis zu 20 - 1,5;
        • 20-30 - 2;
        • über 30 - 4.
        GOST 8734-75
        1. Durchmesser - 5-250 mm.
        2. Der Wandstärkenbereich beträgt 0,3-24 mm.
        3. Rohrklassifizierung nach Wandstärke:
          • besonders dickwandig - das Verhältnis von Durchmesser zu Dicke beträgt weniger als 6;
          • dickwandig - 12,5-6;
          • dünnwandig - 12,5-40;
          • wenn der Parameter mehr ist - besonders dünnwandig.
          1. Zusätzliche Bedingungen der Norm - die Herstellung von Produkten, deren Indikatoren nicht der oben angegebenen Abstufung entsprechen, werden nach vorheriger Vereinbarung der technischen Spezifikationen durchgeführt.
          2. Die Krümmung des kaltverformten Rohres beträgt für jeden Meter (in mm):
            • bis zu 3, wenn die Wandstärke 4-8 beträgt;
            • bis zu 2 - bei 8-10;
            • bis zu 1,5 - wenn die Dicke mehr als 10 beträgt.
            Kunststoffrohr mit dicken Wänden

            Wo verwenden

            Solche Produkte werden in den kritischsten Bereichen eingesetzt, in denen Zuverlässigkeit vor allem in folgenden Bereichen eine Rolle spielt:

            1. Hydraulische Systeme, in denen nahtlose Stahlrohre schweren Belastungen standhalten.
            2. Bei der Produktion verschiedener Energiearten - Kesselwärmetauscher sollten unabhängig von übermäßigem Innendruck und hohen Umgebungstemperaturen zuverlässig funktionieren. Dickwandige nahtlose Rohre bieten die Möglichkeit, Probleme beim Betrieb von Geräten, die extremen kombinierten Belastungen ausgesetzt sind, effektiv zu beheben. Ihre Reparatur kann von Hand ausgeführt werden.
            3. Gas- und Ölproduktion, Wenn eine große Bohrtiefe die Verwendung der zuverlässigsten Materialien für das Gehäuse erfordert. Solche Produkte können dem Druck von Gesteinen standhalten und gewährleisten einen zuverlässigen Betrieb während der Bodenbewegung.
            4. Chemische Industrie - Verwenden Sie dünnwandige und dickwandige Rohre. Wenn Erstere erforderlich sind, um eine saubere Produktion sicherzustellen, müssen Letztere einem erheblichen Druck standhalten.

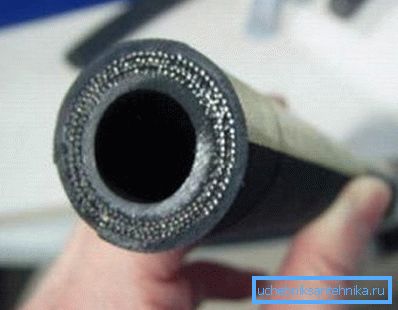

            Verstärkter Gummischlauch

            Fazit

            Die Liste der Möglichkeiten eines dickwandigen Stahlrohrs kann groß sein, wie wir im Artikel gesehen haben. Betrachtet wurden nahtlose und elektrische Produkte, die in verschiedenen Branchen eingesetzt werden. Die ersten sind zwar teurer, aber sie können sich besser in Prozessen zeigen, bei denen außer ihnen nichts anderes installiert werden kann. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
