Wärmekabel für rohre: installations- und betriebsmerkmale

In diesem Artikel werden wir darüber sprechen, was ein Heizkabel für Rohre ist, was das Gerät ist und wie es verwendet werden kann, um ein Einfrieren der Rohrleitung zu vermeiden. Unter Berücksichtigung der klimatischen Bedingungen, die für den Betrieb von Pipelines in der Russischen Föderation typisch sind, kann das Einfrieren und nachfolgende Versagen in der kalten Jahreszeit durch Erwärmen des transportierten flüssigen Mediums verhindert werden.

Durch die Verwendung eines speziellen Drahtes können nicht nur die Wahrscheinlichkeit der Bildung von Eisstaus ausgeschlossen und die erforderlichen Druckparameter eingehalten werden, sondern es kann auch die Tiefe der Wasserleitungen erheblich verringert werden.

Vielzahl von Heizkabeln

Das zeitgerechte Heizkabel für Rohre auf dem Markt wird durch eine breite Palette von Produkten von in- und ausländischen Herstellern repräsentiert. Deshalb ist es so wichtig zu verstehen, welches Produkt zu welchen Zwecken beabsichtigt ist und was gekauft werden soll und was besser zu verweigern ist.

Konventionell wird das gesamte Kabel zum Heizen von Wasserleitungen präsentiert:

• resistive Modifikation;
• selbsteinstellende Modifikation.

Beide Heizarten weisen einzigartige Eigenschaften auf, die bei der Auswahl und Installation zu berücksichtigen sind. Berücksichtigen Sie die technischen und betrieblichen Merkmale beider Modifikationen so detailliert wie möglich.

Widerstandsfähiges Kabel

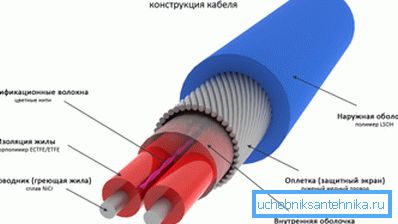

Ein Widerstandskabel zum Heizen von Rohren besteht aus einem, üblicherweise zwei, spiralförmigen dünnen Leitern, die mit einer Polymerisolation beschichtet sind. Der Hauptvorteil dieser Option ist ein angemessener Preis.

Wichtig: Das zum Verkauf angebotene Kabel wird durch Segmente bestimmter Länge mit entsprechendem Widerstand realisiert. Daher muss sofort die geeignete Größe ausgewählt werden, da der gekaufte Draht nicht auf eine beliebige Länge geschnitten werden kann.

Einadrige Verbindung wird von beiden Enden hergestellt. Eine starke Modifikation an einem Ende ist kurzgeschlossen und am anderen Ende ist sie mit den Händen an die Stromquelle angeschlossen. Die Wahl eines starken Drahtes ist vorzuziehen, da er halb so viel wie ein einadriges Kabel benötigt.

Eine technologisch fortgeschrittene Version eines Widerstandsheizdrahts ist ein zonales Sektionskabel. Strukturell ist das System ein Hauptkabel, an dem sich zwei Drähte mit geringem Widerstand befinden.

Zwischen diesen Drähten sind in einem gewissen Abstand voneinander Segmente von Spiralleitern verbunden. Die zonale Modifikation des Heizdrahts ist teurer als das übliche Analog, jedoch kann ein solcher Draht, falls erforderlich, entsprechend der geeigneten Länge geschnitten werden.

Die Nachteile von Widerstandskabeln umfassen die Möglichkeit einer Überhitzung, die Wahrscheinlichkeit kalter Zonen, sowohl am Anfang als auch am Ende des Stromkreises.

Zu den Vorteilen zählen folgende Eigenschaften:

• niedriger Preis;
• langfristig konstante Leistung;
• Null Wahrscheinlichkeit des Einschaltstroms;
• einfache Installation;
• Zuverlässigkeit und Langlebigkeit des Systems als Ganzes;
• Betriebssicherheit.

Selbstregelndes Kabel

Ein selbstregulierendes Kabel zum Heizen von Rohren besteht aus zwei Leitern, die in einer gemeinsamen Polymerhülle eingeschlossen sind. Entsprechend der Umgebungstemperatur ändert sich der Widerstand der Leiter, so dass die Heizleistung an jedem Punkt des Drahtes automatisch geregelt wird.

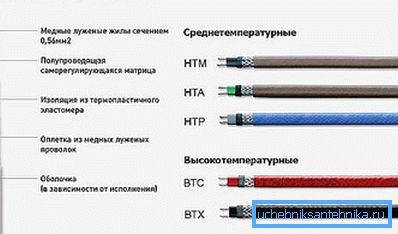

Diese Art von Kabel wird an eine bestimmte Temperatur angepasst hergestellt. Sie können beispielsweise eine für die Schmelztemperatur geeignete Modifikation erwerben.

Die Drähte sind mit der entsprechenden Markierung gekennzeichnet, in der Indikatoren wie die Leistung eines laufenden Zählers bei einer Temperatur von + 10 ° C und die Leistung bei einer negativen Umgebungstemperatur angezeigt werden.

Kabel dieser Art sind wirtschaftlich, zuverlässig und betriebssicher. Der Draht kann auf die gewünschte Länge geschnitten werden, wodurch Materialverschwendung während der Installation vermieden wird.

Wichtig: Selbstregelnde Heizsysteme erfordern eine professionelle Vorgehensweise bei der Installation. Bei unzureichender Qualität der Installation der End- und Adapterhülsen ist der Ausfall der gesamten Heizungsanlage möglich.

Widerstandsverdrahtung

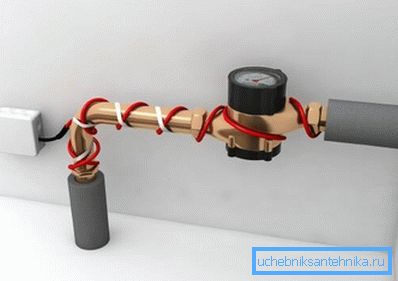

Diese Art der Verdrahtung funktioniert wie ein gewöhnlicher elektrischer Heizer, und daher scheint die Installation und der Betrieb der Vorrichtung nicht besonders schwierig zu sein.

Wie bereits erwähnt, wird die Widerstandsverdrahtung gemäß der Methode zum Anschließen an die Stromversorgung in Einzeladern und Zweiadern unterteilt:

1. Einadriger Heizdraht - Dies ist ein einzelner Leiter, der mit einer Isolierung bedeckt ist, die durch ein Geflecht und eine obere Polymerhülle abgeschirmt ist und die erforderliche Dichtheit bietet.

Da das Kabel an beiden Seiten angeschlossen ist, sollte es geschlungen werden, so dass sich beide Enden an derselben Stelle befinden, an der die Verbindung hergestellt wird. Die rationellste Installationsmethode ist die Installation auf beiden Seiten des Rohrs.

Einadrige resistive Verdrahtungen können nur nach außen verlegt werden. Dafür gibt es mehrere Gründe:

• Das Verlegen von einadrigen Kabeln in den Hohlraum des Rohrs nimmt das doppelte Volumen in Anspruch, was wahrscheinlich zu einer Verringerung des Wasserdrucks und nachfolgenden Verstopfungen führt.
• Die interne Anordnung wird höchstwahrscheinlich zu einer Verflechtung des Drahts, die höchstwahrscheinlich zu einer Überhitzung und einem nachfolgenden Ausfall führt.

1. Das Vorwärmen des Rohrs mit einem zweiadrigen Kabel ist um eine Größenordnung effizienter und einfacher.. Das Erhitzen erfolgt an zwei Adern und muss daher nicht als Schleife angelegt werden.

Dieser Vorteil ermöglicht es, die Verdrahtung sowohl außerhalb als auch innerhalb des Rohrs mit dem gleichen Erfolg zu positionieren. Aufgrund der Tatsache, dass die Drähte in einem Geflecht miteinander verbunden sind, beeinflusst die Position der Verdrahtung im Rohr nicht den Druck und führt nicht zu Verstopfungen.

Die Installationsanweisungen für ein zweiadriges Heizkabel beinhalten das Einführen eines T-Stücks in ein Rohr. Mit einem senkrechten Abgriff wird das Widerstandskabel nach innen eingeführt. Damit das durch die Rohrleitungen strömende Wasser nicht ins Freie gelangen kann, ist an diesem Auslass eine spezielle hermetische Kupplung installiert.

Fazit

Jetzt wissen Sie, was eine Verdrahtung zum Aufwärmen der Pipeline ist. Geleitet von den obigen Informationen können Sie die Pipeline vor dem Einfrieren schützen und eine maximale Effizienz des Betriebs sicherstellen.

Weitere nützliche Informationen zum Heizen von Rohren mit Kabel finden Sie im Video dieses Artikels.
