Wärmedämmung von rohren: kampf gegen das einfrieren und

Eine thermische Isolierung von Rohrleitungen von Wärmenetzen sowie von Wasserversorgungs- und Abflusssystemen ist praktisch obligatorisch. Dies liegt daran, dass der Inhalt der Rohre bei ihrer Bewegung entweder niedrigen Temperaturen ausgesetzt werden kann (Einfriergefahr) oder thermische Energie verloren geht.

Um dies zu vermeiden, verwenden Experten verschiedene Methoden, von denen die beliebtesten in unserem Artikel diskutiert werden.

Grundlagen der Isolierung

Die Notwendigkeit, Arbeit zu verrichten

Alle Maßnahmen zum Isolieren von Pipelines werden mit einem bestimmten Ziel durchgeführt - dem Einfluss externer Faktoren auf den Rohrinhalt.

Je nach Situation können die Nuancen jedoch variieren:

• Wenn es um Heizung und Warmwasserversorgung geht, müssen die Energieverluste beim Transport des Kühlmittels minimiert werden.. Während das heiße Wasser (vor allem im Winter) die Rohrleitung vom Heizungskeller zum Haus erreicht, wird es um ca. 10-15 abgekühlt⁰C. Dementsprechend sind auch finanzielle Verluste beträchtlich.

• Darüber hinaus ist die Wärmedämmung von Warmwasserleitungen in Wohn- und Industriegebäuden wichtig.. Es ist so montiert, dass Personen vor Verbrennungen geschützt werden, wenn sie mit den beheizten Wänden der Kommunikationskreise in Berührung kommen.
• Mit kaltem Wasser und Abwassersystem haben wir ein etwas anderes Problem.. Wenn die Temperatur der atmosphärischen Luft abnimmt, steigt die Gefahr des Einfrierens der Flüssigkeit in den Rohren, was in den frühen Stadien zu einer Druckschwächung und dann zu einer vollständigen Verstopfung führt.
• Wenn Sie versuchen, ein System zu verwenden, in dem sich ein Eisblock gebildet hat, kann ein Rohr brechen. mit allen daraus folgenden (im wörtlichen und im übertragenen Sinne) Folgen.

Tatsächlich werden die unten beschriebenen Verfahren verwendet, um diese drei Probleme zu lösen.

Ansätze zur Lösung des Problems

Schützen Sie Pipelines auf verschiedene Weise vor extremen Temperaturen und äußeren Einflüssen:

• Erstens können die Abwasserleitungen (Fäkalien- und Sturmabwasserkanäle) sowie die Wasserversorgung mit aktiven Heizsystemen ausgestattet werden. Solche Systeme sind Heizkabel, die entweder auf einem Rohr montiert sind oder in ihr Lumen eingeführt und an das Stromnetz angeschlossen werden.

Beachten Sie! Bei kontinuierlicher Verwendung empfiehlt das Handbuch die Verwendung von selbstregulierenden Drähten, die nicht überhitzen und nicht ausbrennen, da sie bei übermäßiger Erwärmung automatisch getrennt werden.

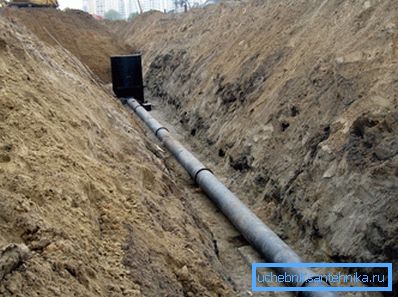

• Zweitens können Rohre so verlegt werden, dass sie bei niedrigen Temperaturen nur minimalen Kontakt haben. In der Regel sind zu diesem Zweck alle Kommunikationen unterhalb des Gefrierpunkts im Boden vergraben.

• Zu dieser Gruppe von Verfahren gehört auch das Verlegen von Rohrleitungen in unterirdischen geschlossenen Schalen: Das System befindet sich in einer relativ isolierten Luftkammer, in der die Luft viel langsamer abkühlt.
• Die Möglichkeit, das Rohr unter der Erde zu "verstecken", ist jedoch nicht immer gegeben. Deshalb wird in den meisten Fällen der Wärmedämmkreis aus porösen Materialien verwendet. Dieser Kreislauf dient als Pufferzone, um Wärmeverluste heißer Flüssigkeit zu verhindern und kaltes Wasser und Abflüsse vor dem Einfrieren zu schützen.

Mit dieser Methodik widmen wir uns einer detaillierten Prüfung.

Regulatorische Regelung

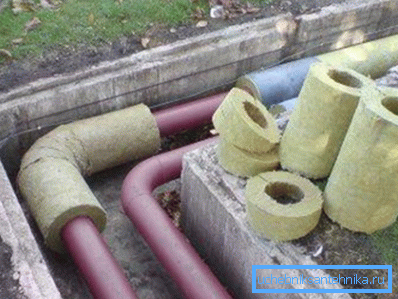

Das grundlegende Dokument, das die Materialien und Methoden zur Wärmedämmung verschiedener Kommunikationen regelt, ist SNiP 2.04.14-88. In dieser Norm werden Informationen zur Isolationstechnologie sowie zu den grundlegenden Anforderungen an die Schutzschaltungen gesammelt.

Wenn wir die wichtigsten Bestimmungen dieses Dokuments analysieren, enthält das SNiP zur Wärmedämmung von Geräten und Rohrleitungen die folgenden Empfehlungen:

• Das Erwärmen sollte unabhängig von der Kühlmitteltemperatur ein zwingender Bestandteil jedes Systems sein.
• Für die Ausrüstung der Wärmedämmschicht können sowohl vorgefertigte (nachstehend werden wir die Eigenschaften der "Rohr-in-Rohr" -Systeme beschreiben) als auch vorgefertigte Konstruktionen verwendet.
• Bei der Anordnung der Isolierung ist es unbedingt erforderlich, Metallteile vor Korrosion zu schützen, da sich Rost viel schneller ausbreitet.

• Das Optimum ist ein mehrschichtiger Aufbau der Schaltung, zu dem die Isolierung selbst gehört, die mit Hilfe von Befestigungselementen, Dampfsperren und einer Schutzschicht aus Metall, dichtem Polymer oder Vlies befestigt wird. In einigen Fällen ist auch die Installation einer Verstärkungskontur vorgesehen, deren Hauptaufgabe es ist, poröse Materialien vor dem Zerquetschen zu schützen und eine Verformung des Rohrs selbst zu verhindern.

Das Dokument enthält auch Formeln, mit denen die Dicke jeder Schicht berechnet wird. Daten zur minimal zulässigen Leistung (für SNiP) des Wärmeschutzkreises haben wir in der folgenden Tabelle zusammengestellt:

Es ist zu beachten, dass der Hauptteil der in der Norm festgelegten Anforderungen die Anordnung von Hochleistungs-Heiznetzen sowie Hauptwasserversorgungssystemen und Abwasserleitungen betrifft. Aber auch wenn Sie mit Ihren eigenen Händen ein Wasserversorgungssystem oder ein Abwassersystem bauen, sollten Sie sich mit diesem Dokument vertraut machen und wenn möglich die bei der Planung und Installation angegebenen Daten verwenden.

Überprüfung der Materialien

Polymermaterialien

Wenn wir über die Materialien sprechen, die zur Reduzierung des Wärmeverlusts verwendet werden, denken wir in erster Linie an geschäumte Polymere. Dies ist durchaus sinnvoll, da die Auswahl solcher Produkte sehr groß ist und es daher nicht schwierig sein wird, die Sorte zu wählen, die für unsere Situation am besten geeignet ist.

Zuallererst verdienen solche Kompositionen Aufmerksamkeit:

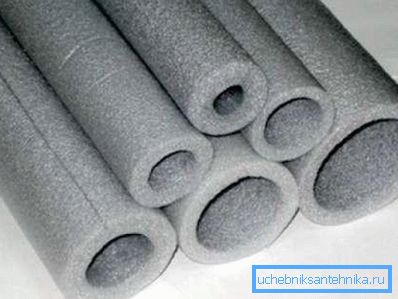

• PE-Schaum. Diese Isolierung zeichnet sich durch hohe Porosität, geringe Dichte und relativ geringe mechanische Festigkeit aus. Normalerweise wird die PE-Schaumrohrisolierung in Form von länglichen Zylindern mit Schlitz hergestellt, wodurch eine schnelle Installation auch ohne besondere Vorkenntnisse möglich ist. Zu den Nachteilen der PSA-Isolierung zählen normalerweise ein schneller Verschleiß aufgrund mechanischer Beschädigungen und eine geringe Hitzebeständigkeit.

Beachten Sie! Um die Installation von Abdeckungen zu erleichtern und das Entfernen des Materials zu verhindern, wählen Sie ein Modell, dessen Durchmesser dem Durchmesser des Rohrs entspricht.

• Styropor Es hat eine geringe Elastizität und eine beträchtliche Festigkeit, da es in Form einer "Hülle" aus mehreren Segmenten hergestellt wird. Um die Teile an ihren Kanten miteinander zu verbinden, werden Schlösser mit Spikes und Rillen hergestellt, sodass Sie auf Befestigungselemente verzichten und die "kalten Brücken" beseitigen können. Es ist teurer Schaum, dient aber auch zeitweise länger.
• Polyurethanschaum. Wird normalerweise zur Herstellung von vorinstallierten Isolierungen verwendet, kann jedoch im Alltag verwendet werden. Erhältlich in Form von "Schalen" mit zwei oder vier Segmenten sowie in Form von Isolierschaum. Das Aufsprühen von Polyurethan ermöglicht eine effektive Isolierung der Kommunikationen der komplexesten Form, während die resultierende Hülle abgedichtet ist.

Tipp! Um den Polyurethanschaum nach der Polymerisation nicht unter dem Einfluss von ultravioletter Strahlung zu zerstören, wird er entweder mit Farbe oder einem Vliesstoff beschichtet. Bei der Auswahl eines Materials ist es sehr wichtig sicherzustellen, dass es eine ausreichende Dampfdurchlässigkeit hat.

Fasermaterialien

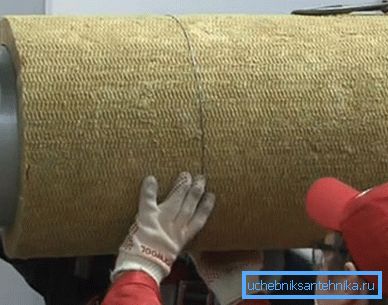

Nicht weniger (und in manchen Fällen auch beliebter) als polymere Isolierstoffe sind Isoliermaterialien auf Mineralwollebasis und deren Derivate.

Sie haben solche Vorteile:

• Niedriger Wärmeleitfähigkeitskoeffizient, der durch eine einzigartige innere Struktur aus einer Vielzahl von Fasern gewährleistet wird.
• Erhebliche Widerstandsfähigkeit gegen äußere Einflüsse, nämlich gegen Hitze, Eindringen von Säuren, Laugen, Ölen usw.

Beachten Sie! Ein weiterer Pluspunkt ist, dass die Mineralwollschale Nagetiere nicht beschädigt.

• Die Fähigkeit, die Form beizubehalten, ohne einen zusätzlichen Rahmen zu installieren.
• Angemessener Preis

Gleichzeitig ist zu beachten, dass bei der Installation solcher Wärmeisolationskreise darauf geachtet werden muss, dass das Material nicht schrumpft und zuverlässig vor Benetzung geschützt wird, da diese Auswirkungen die Wirksamkeit seiner Arbeit erheblich beeinträchtigen können.

Sowohl Mineralwolle als auch Polymer-Isolierschalen bieten häufig eine metallisierte Beschichtung aus Aluminium- oder Stahlfolie unterschiedlicher Dicke. Diese Beschichtung wirkt als Hitzeschild, reflektiert Infrarotstrahlung und verringert die Wärmeabfuhr in die Atmosphäre.

Konstruktionen mit hoher Dichte

Schließlich besteht eine separate Gruppe aus vorisolierten Rohren für Wärmenetze (das „Rohr in Rohr“ -System). Sie verfügen bereits über ein bereits eingebautes, wärme sparendes Gehäuse. Die Aufgabe des Masters ist es, alle Details in einem einzigen System zu kombinieren.

Die Hauptkomponenten für den Bau solcher Pipelines sind:

• Die Basis ist ein Metall- oder Polymerrohr. Es dient als Trägerelement für das gesamte System, es kann in nahtloser Technologie oder durch Schweißen hergestellt werden.
• Die Isolierschicht besteht meist aus geschäumtem Polyurethan (PUF). In der Regel wird es nach der Füllertechnologie auf das Rohr aufgebracht, indem die Sonderschalung mit der Schmelze gefüllt wird.
• Schutzhülle Es wird aus Polyethylen (Rohre aus PPU PE) oder aus verzinktem Stahl (PPU OT) hergestellt. Die erste Variante ist für die Verlegung in den Boden durch die Non-Channel-Technologie vorgesehen, die zweite für die Platzierung im Freien.
• Fernbedienungsdrähte - Kupferleiter, die es ermöglichen, den Zustand des gesamten Rohrs zu bestimmen und die Bereiche, in denen die Isolierung oder die Stützstruktur beschädigt wurde, genau zu lokalisieren, werden häufig in der Dicke der Polyurethanschaumisolierung verlegt.

Die Rohre werden ab Werk fertig montiert und verschweißt geliefert. Wärmedämmschaltungen werden entweder mit Hilfe spezieller Schrumpfschläuche oder durch Auskleiden von Mineralwolle mit einer Folienschicht kombiniert.

Tipps zur Selbstinstallation

Die Komplexität des Isolierungsprozesses hängt weitgehend vom Umfang der Arbeit ab. Wenn Sie in einem Privathaus innerhalb weniger Stunden fertig werden, müssen Sie beim Verlegen der Autobahn ziemlich hart arbeiten.

Nachfolgend geben wir Anweisungen, in denen wir versuchen werden, alle wichtigen Punkte zu berücksichtigen.

Wir beginnen die Beschreibung mit der Technologie der Isolierung der Rohre, die im Freien verlegt werden.

Wir bedienen den unterirdischen Teil wie folgt:

• Am Boden des Grabens lagen Abwasserschalen aus Beton mit hoher Wasserfestigkeit.
• Wir legen die Rohre in die Schale und verschließen die Fugen sorgfältig.
• Von oben ziehen wir wärmeisolierende Abdeckungen an und wickeln Produkte mit dampfdurchlässigem Fiberglas ein. Zur Befestigung verwenden Sie spezielle Polymerschellen.
• Wir schließen den Deckel mit einem Tablett und bedecken ihn mit Erde, die aus dem Graben entfernt wurde. Es ist wünschenswert, eine Lehm-Sand-Mischung in den Spalt zwischen den Wänden der Schale und der Kante des Grabens zu legen, gefolgt von einer Verdichtung.
• Wenn das Tablett nicht verwendet wird, werden die Rohre auf eine mit Sand und Kies gefüllte verdichtete Erde gelegt.

Die Arbeit zur Wärmedämmung der äußeren Rohrleitung sieht etwas anders aus:

• Reinigen Sie zunächst alle Teile des Rosts und entfernen Sie ihn mit einer Metallbürste.
• Anschließend behandeln wir die Rohre mit einem Korrosionsschutzmittel.
• Im nächsten Schritt installieren wir entweder die Polymer-Schale oder wickeln jedes Rohr mit einer Mineralwolle-Walzenisolierung ein.

Beachten Sie! Sie können auch eine Schicht Polyurethanschaum oder mehrere Schichten keramischer Isolierfarbe auftragen. Bei der Lackisolierung besteht die Möglichkeit, bei der Korrosionsschutzbehandlung zu sparen.

• Wie im vorherigen Fall wird eine Schutzschicht aufgebaut, nur hier kann auch eine folienbeschichtete Folie mit Polymerverstärkung verwendet werden.
• Zur Befestigung der gesamten Struktur verwenden wir Stahl- oder Kunststoffklemmen.

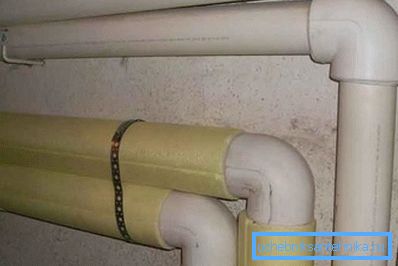

Es ist am einfachsten, die internen Rohrleitungen zu beheizen: Wir setzen Polyethylenschaumschalen auf den entsprechenden Durchmesser und fixieren sie mit Folienband oder Plastikbefestigungen.

Fazit

Die thermische Isolierung von Geräten und Rohrleitungen sollte nach einem Standardschema mit geeigneten Materialien durchgeführt werden. Nur in diesem Fall bleibt das heiße Wasser vom Heizungsraum bis zum Haus heiß und das kalte Wasser gefriert auch bei extremer Kälte nicht. Ausführlicher werden die Probleme der Isolationskommunikation auf dem Video in diesem Artikel behandelt.
