Vierkantrohre aus stahl - die feinheiten der technologie

25-01-2018

Pfeifen

Dieses Profil gilt als ausschließlich strukturell, dh es wurde ursprünglich für verschiedene technologische Konstruktionen entwickelt. Rahmen dieses Profils sind stabiler und fester als Strukturen aus runden oder sogar rechteckigen Rohren. Dieses Profil wird am häufigsten in der Bautechnik eingesetzt.

Dieser Artikel gibt einen kurzen Überblick über die gebräuchlichsten Technologien zur Herstellung von Kernprodukten aus verschiedenen Stahlsorten. Es wird auch angegeben, was die GOST-Normen für quadratische Stahlrohre spezifisch für deren Freigabe regeln.

Gemeinsame Technologien

Die Gesamtmenge der hergestellten Produkte kann in zwei große Gruppen unterteilt werden:

Nahtlos;
Geschweißt

In der ersten Gruppe entstehen nahtlose Designs dank Walztechnologien, die wiederum in Warm- und Kaltwalzen unterteilt werden. Die Gruppe der Längsstrukturen wird durch Schweißen eines Metallprofils hergestellt.

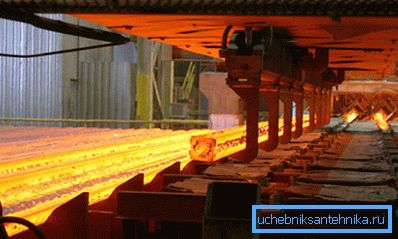

Warmwalztechnologie

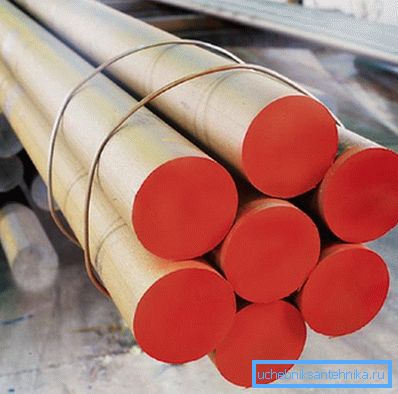

In Warmwalzwerken werden aus massivem oder gepresstem Stahl gepresste Stahlbarren mit einer Temperatur von mindestens 1200 ° C vorgewärmt. Durch mehrfaches Formen wird die Rohhülse auf eine bestimmte Größe gebracht. Danach geht es zu den Zwischenrollen, wo das Quadrat zum Werkstück geformt wird.
Als nächstes kommt der sogenannte Dorn.. Mit Hilfe dieses technologischen Verfahrens wird aus einem festen und vorgecrimpten Werkstück etwas ähnlich dem gewünschten Abschnitt erhalten. In dem monolithischen Rohling wird ein Durchgangsloch durchgeschoben und ausgerollt.
Danach wird der vorgewärmte Rohblock mit Durchgangsbohrung an die Fertigstraße des Warmwalzwerkes übergeben. Hier wird das Produkt je nach Mühlenkalibrierung bereits in den gewünschten Bereich gebracht. Nachdem die Wände auf die geplante Dicke gewalzt sind und die Form fast fertig ist, wird sie an die Leitung namens Kühlschrank geschickt.

Tatsache ist, dass das Metall, um seine Elastizität zu behalten, unter natürlichen Bedingungen allmählich abkühlen muss.. Andernfalls kann das Metall bei einer scharfen Abkühlung gehärtet werden. Das Ergebnis ist ein starkes, aber fragiles Design.
Aber das ist noch nicht alles: Bevor der Kunde freigegeben wird, werden die Rohre auf speziellen Kalibriermaschinen verarbeitet und passieren die technische Kontrollabteilung, in der die Einhaltung der GOST-Normen für quadratische Stahlrohre überprüft wird. Darüber hinaus wird jedes Produkt persönlich mit seinen eigenen Händen vom Qualitätskontrollinspektor überprüft und auf seine Qualität hinweist.

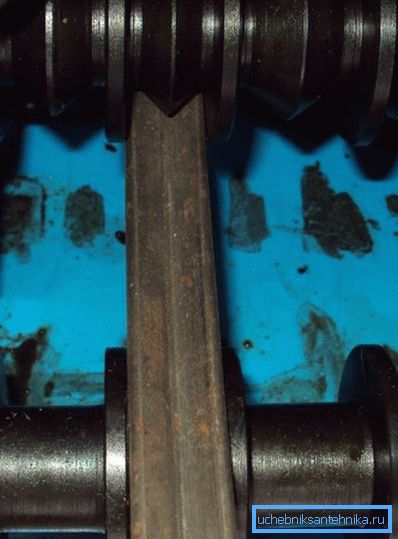

Kaltgewalzte technologie

Sowohl die kaltgewalzte Technologie selbst als auch die Mühlen, in denen dieses Produkt hergestellt wird, unterscheiden sich erheblich vom Warmumformen.

In einigen Quellen können solche Produkte als nahtlos bezeichnet werden.

Anfangs wird der Rohbarren nicht mit einem Dorn hergestellt, sondern durch Stauchen oder Ziehen eines Rohlings aus einem ganzen Stahlblech.
Danach rollt der Rohrblock auf den Vorwalzen in einen Zwischenzustand, in dem die geplante Wandstärke erreicht wird. In diesem Moment ist es noch rund, da es in dieser Form viel einfacher zu verarbeiten ist und die Genauigkeit der Verarbeitung um ein Vielfaches steigt.
Als nächstes gelangt das Produkt in eine Spezialpresse, die mit einem entsprechenden Dorn ausgestattet ist. Daraufhin erhält das Design die gewünschte Form und wird an die Kalibrierungslinie gesendet.

Kleinere Defekte werden in der Kalibrierungslinie für die Endbearbeitung eliminiert und die Wandstärke wird in einen einwandfreien Zustand gebracht.
Das Produkt ist fast fertig, aber durch wiederholtes Zusammendrücken und Formen des Metalls ändern sich seine Eigenschaften stark, es verliert seine Elastizität, es wird durch die Verformung des Kristallgitters dauerhafter und brüchiger.
Um zum Metall zurückzukehren, verwenden die erforderlichen Spezifikationen die Technologie des "Urlaubs". Dazu wird das Metall auf eine Temperatur von etwa 700 ° C erhitzt und langsam abkühlen gelassen.
Bei einigen Stahlsorten, die auf diese Weise behandelt wurden, können sie nach dem Abkühlen ihre Geometrie leicht verlieren und einfach führen. Um dieses unglückliche Missverständnis zu korrigieren, wird die Ware zur Bearbeitung geschickt. Dies geschieht mit Hilfe spezieller korrekter Maschinen und anschließend an die Qualitätsabteilung.

Wichtig: Trotz äußerer Ähnlichkeit unterscheiden sich kalt- und warmgewalzte Konstruktionen nicht nur in technischen Eigenschaften. Insbesondere wird die Wandstärke und dementsprechend das Gewicht des durch das Kaltwalzwerk hergestellten quadratischen Stahlrohrs erheblich geringer sein. Warmgewalzte röhrenförmige Produkte haben dickere Wände und mehr Gewicht.

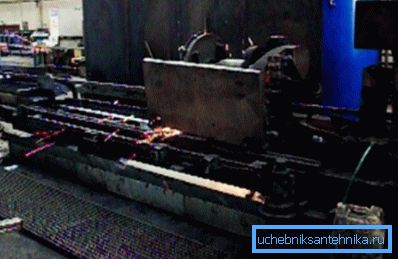

Geschweißte Längskonstruktionen

Technologische Anweisungen für die Herstellung von Längsstrukturen sind nicht so kompliziert und weniger energieintensiv.

Dementsprechend werden der Einstandspreis und der Endpreis viel niedriger sein.

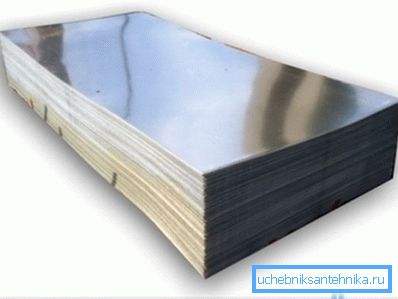

Zunächst wird ein Maßblock aus dem Stahlblech geschnitten, um das Produkt herzustellen. Profis nennen es Strip. Die Bandabmessungen müssen genau mit dem Durchlaufbereich des zukünftigen Rohrs übereinstimmen.
Wenn der Streifen fertig ist, wird er zu einer Spezialmaschine geschickt, auf der die Form des zukünftigen Produkts dem Metall gegeben wird. Es ist ein hydraulisches System aus Walzen und Walzen, an dessen Ausgabe ein quadratischer Zwischenzuschnitt erhalten wird, der jedoch noch eine Naht aufweist.

Als nächstes betritt der grobgeformte Barren die Schweißlinie. Das häufigste ist das Lichtbogenschweißen. Sie schweißte Dimensionsstrukturen mit einer Wandstärke von mehr als 2 mm. Beispielsweise wird ein im Bauwesen gefordertes Vierkantrohr 100x100x4 aus Stahl im Lichtbogenverfahren geschweißt und gemäß GOST 8639 82 geregelt.
Dünnwandige Konstruktionen werden in Induktionsöfen mit spezieller Technologie geschweißt, wodurch eine qualitativ hochwertige hermetische Naht erzielt wird.
Am Ende der Produktionslinie wird das Produkt traditionell von OTK-Steuerungen getestet, wobei neben den traditionellen Parametern die Qualität der Schweißnaht auf speziellen Geräten überwacht wird.

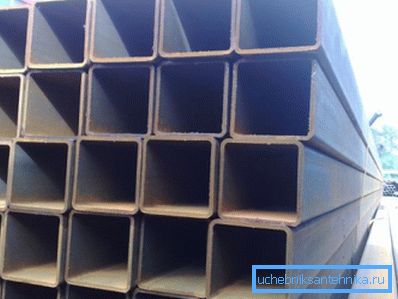

Reichweite und technologischer Standard von Strukturen

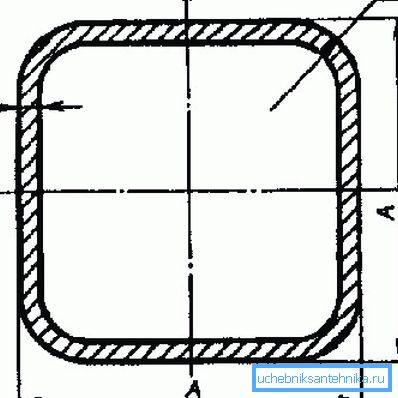

Über alle derzeit in einem kleinen Artikel vorhandenen Kalibrierungen von Vierkantrohren kann man nicht sagen, dafür gibt es entsprechende GOST-Normen für Vierkantstahlrohre. Um Ihnen das Verständnis der Grenzen der staatlichen Standardkennzeichnungen zu erleichtern, haben wir diese in einer Tabelle zusammengefasst, in der angegeben wurde, welche Standards für welche Produkte entwickelt wurden.

GOST 8639 82 für Vierkantrohre aus Stahl reguliert:	Herstellung von Stahlerzeugnissen, Warm- und Kaltverformung. Auch mit heißer und kalter Verformung elektrogeschweißt. In Öfen geschweißte Produkte.
GOST 30245 03 für Vierkantrohre aus Stahl reguliert:	Sowohl quadratische als auch rechteckige geschweißte Profile werden durch Biegen hergestellt. Bestimmt für den Bau.
GOST 8645 68 für eine Vierkantrohrlehre aus Stahl regelt:	Warmgewalzte nahtlose Stahlprodukte sowie kaltgezogene Vierkantrohre. 1982 wurde eine aktualisierte Version von GOST 8645 82 herausgegeben, die die Herstellung von Produkten aus NE-Metallen und legierten Metallen regelt.
GOST 2591 88 für eine Vierkantrohrlehre aus Stahl regelt:	Außergewöhnlich quadratische, warmgewalzte Produkte mit einer Flossengröße von 6 - 200 mm.
GOST 30245 94 für Vierkantrohre aus Stahl reguliert:	Gebogene Konstruktionen des geschlossenen Typs, die durch eine Längsnaht geschweißt und auf der Mühle in Rollen gekräuselt werden.
GOST 8639 68 für eine Vierkantrohrlehre aus Stahl regelt:	Das Dokument wurde 1982 aufgrund der Genehmigung der geänderten Version von GOST 8639 82 beendet.

Wichtig: GOST 12336 66 für eine Vierkantrohrlehre aus Stahl wurde 1981 aufgehoben. Danach wurde TU 14-2-361-79 verwendet. Diese wurden 1989 durch TU 14-2-849-89 ersetzt, die noch heute in Kraft ist.

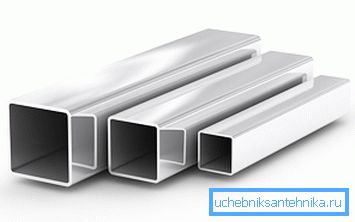

Ich möchte auch darauf hinweisen, dass ein Vierkantrohr aus Edelstahl sowie alle profilierten Produkte aus legierten und Nichteisenmetallen gemäß GOST 8645 82 geregelt sind.

Das Video in diesem Artikel zeigt Stahlprofilstrukturen.

Fazit

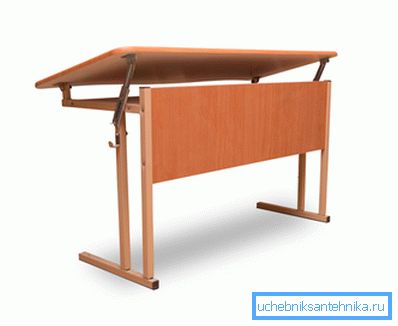

Stahlprofilrohre werden überall verwendet, sie sind auf Kinderspielplätzen zu finden, die meisten leichten Bimetallzäune bestehen aus ihnen, und schließlich kann kein einziger moderner Bau auf Stahlprofilkonstruktionen mit unterschiedlichen Abschnitten verzichten.
