Vierkantrohre: 2 verfahren zur herstellung von

Quadratisches Metallrohr ist eine der beliebtesten Arten von Walzprodukten. Solche Produkte werden in einer sehr breiten Palette hergestellt, was zum großen Teil auf die großen Aufgabenstellungen zurückzuführen ist, für die solche Rohre eingesetzt werden.

In unserem Artikel werden wir über die Produktionstechnologie dieser Produkte sprechen und auch auf den Umfang ihrer Verwendung achten.

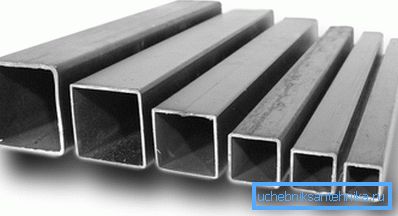

Aus diesen Teilen können Sie einen Rahmen mit nahezu beliebiger Komplexität erstellen.

Herstellungsprozess

Methode 1. Walzproduktion

Die Herstellung von rohrförmigen Produkten mit rechteckigem und quadratischem Querschnitt ist gemäß GOST 8639 - 82 geregelt.

Gemäß diesem Dokument werden solche Produkte hergestellt:

  • Nahtlos warmgewalzt.
  • Nahtlose Kälte
  • Elektrogeschweißt kaltgeformt (gefaltet).

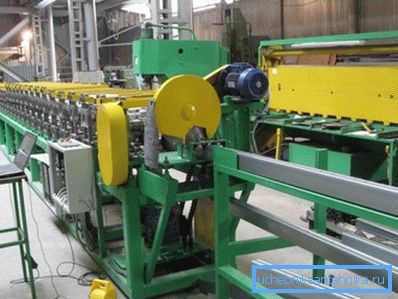

Walzwerk

Rohre ohne technologische Naht werden durch Walztechnik hergestellt.

Produktionsanweisungen umfassen die folgenden Vorgänge:

  • Quadratischer Ganzmetall-Barren (Stab) wird in einem Ofen auf eine bestimmte Temperatur erhitzt.
  • Dann wird der Rohling in die Presse eingelegt, wo das Produktprofil mit einer speziellen Kalibriervorrichtung geformt wird.
  • Beim "kalten" Herstellungsverfahren wird die Hülse gekühlt und dann dem Walzwerk zugeführt, wo sie vor der Reduzierung auf die Nenngröße verarbeitet wird.
  • Bei der "heißen" Methode wird das Fertigwalzen an einem vorgeheizten Teil durchgeführt. Dies ermöglicht die Herstellung von Rohren mit dünneren Wänden ohne die Gefahr einer Verformung.
  • Dann wird das Metall freigegeben. Dies geschieht, um die natürliche Körnigkeit der Produktoberfläche wiederherzustellen, die während der Verarbeitung im Walzwerk ausgeglichen wird.

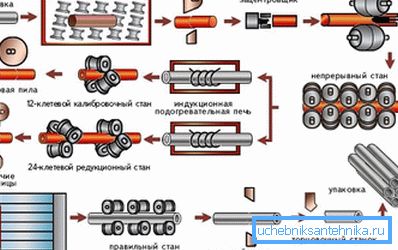

Techniken zur Herstellung nahtloser Produkte hängen nicht von der Form ab

Beachten Sie! Nach dem Walzen und Temperieren müssen alle Produkte auf Übereinstimmung mit den Konstruktionsmaßen geprüft werden. Rohre mit Abweichungen im Querschnitt oder in der Wandstärke werden zurückgewiesen.

Dies gilt für Metallprodukte. Das Kunststoffprofilrohr wird meistens durch Extrusionstechnik hergestellt, bei der das Werkstück durch eine Kalibriervorrichtung gezogen wird - eine Spinndüse.

Methode 2. Geschweißte Fertigung

Nahtprodukte werden etwas anders hergestellt:

  • In der ersten Produktionsstufe wird ein Stahlblech mit einer bestimmten Dicke (meistens legierter Stahl von 3 mm verwendet) in Form von Bändern, den sogenannten Bändern, geschnitten.

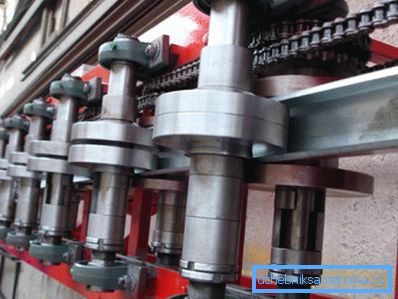

Faltmaschine
  • Als nächstes werden Streifen der Falteinheit zugeführt, wo das Profil des zukünftigen Rohrs mit Hilfe von Rollenmechanismen unterschiedlicher Größe gebildet wird.
  • Konstruierter Barren tritt in den Schweißbereich ein, wo die Naht gebildet wird.

Beachten Sie! Die Industrie produziert nur Längsrohre mit rechteckigen und quadratischen Profilen: Es gibt einfach keine Spiralnahtmodelle.

  • Als nächstes wird das Produkt zur Endverarbeitung in ein Walzwerk gegeben. In diesem Stadium wird das Rohr kalibriert, die Wandstärke wird abgeflacht und die Oberfläche wird gereinigt.
  • Vor dem Versand fertiger Teile an das Lager ist eine Fehlererkennung der Naht zwingend erforderlich.

Beachten Sie! Die zulässige Menge an Bohrer (Verdickung der Oberfläche an der Schweißnahtdurchdringungsstelle) beträgt 0,5 bis 1 mm. Wenn diese Abmessungen überschritten werden, kann eine zusätzliche Reinigung der Rohroberfläche durchgeführt werden.

Fertigprodukte

Das Sortiment an Vierkantöhrchen nach GOST 30245 - 2003 (dieses Dokument regelt die Herstellung von Nahtmaterial) ist recht umfangreich.

Es beinhaltet:

  • Quadratische Zuschnitte von 40x40 bis 300x300 mm.
  • Rechteckrohlinge von 50x25 bis 400x200 mm.

In einigen Fällen werden andere Produktionstechnologien verwendet. Bei Vorhandensein eines runden Rohres der entsprechenden Größe ist es daher möglich, ein viereckiges oder rechteckiges Rohr von Hand herzustellen, wobei ein Walzwerk für Rohre verwendet wird. Die Qualität eines solchen Produkts ist jedoch sehr zweifelhaft. Daher wird dringend empfohlen, solche Teile für verantwortungsvolles Arbeiten zu verwenden.

Verwendung von Formrohren

Die wichtigsten Vorteile

Die Vorteile von quadratischen Rohrzuschnitten umfassen Folgendes:

  • Spitzentechnologie - Falls gewünscht, können die Teile nahezu beliebig geformt werden, und der Einbau von Strukturen wird mit relativ geringem Arbeitsaufwand durchgeführt.

Beachten Sie! Die Form mit flachen Kanten erleichtert das Andocken von Rohrprodukten mit Ziegel- und Betonoberflächen: Der Spalt ist minimal und es ist viel weniger Aufwand erforderlich, um sie abzudichten.

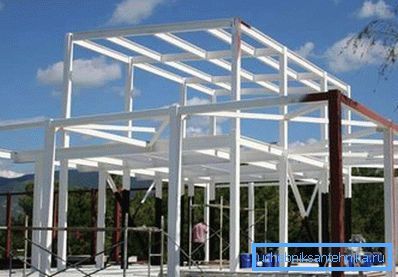

Eine gute Tragfähigkeit ermöglicht die Verwendung von Teilen im Bauwesen
  • Zuverlässigkeit der Verbindung Sowohl beim Schweißen als auch bei der Montage an Armen mit der Vorrichtung.
  • Gute Tragfähigkeit aufgrund der überprüften geometrischen Form und der minimalen Anzahl von Schweißnähten.
  • Hohe Korrosionsbeständigkeit und die Auswirkungen anderer Umweltfaktoren, die in erster Linie durch die Beteiligung an der Produktion von Qualitätsstahl entstehen.
  • Gute Feuerbeständigkeit.

Wenn wir über die finanzielle Seite des Problems sprechen, kann der Preis solcher Produkte als erschwinglich betrachtet werden. Natürlich ist es bei Sorten mit unterschiedlichen Stahlsorten anders, aber in den meisten Fällen ist es sogar möglich, eine Option für den Bau von Haushaltsmitteln zu wählen.

Geltungsbereich

Profilrohre sind vielleicht eines der vielseitigsten Baumaterialien.

Der Anwendungsbereich ist extrem breit und umfasst:

  • Rahmenkonstruktion Details werden für den Bau von Tragkonstruktionen von Wohngebäuden und Wirtschaftsgebäuden sowie für kleine architektonische Formen verwendet - Schuppen, Pavillons, Gewächshäuser usw.
  • Dachdeckerarbeiten. Quadratische oder rechteckige Rohre können als Hauptmaterial für Dachsparren und Bodenträger verwendet werden, insbesondere wenn das Dach keine hohe Wärmedämmleistung erfordert.
  • Bau von umschließenden Bauten, Rahmenfarmen, Elementen der Außenwerbung usw.

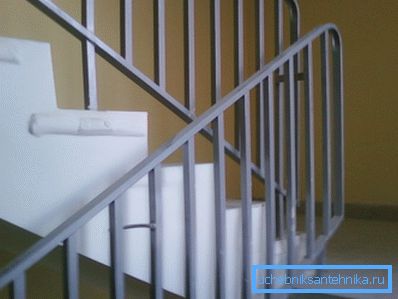

Fotos des Treppenzauns, geschweißt

  • Möbel machen Hier wirkt das Profil als Schenkel und Rahmenelemente und sorgt für eine gleichmäßige Lastverteilung.

Fazit

Gerüste, Pavillons, Zäune, Traversen aus Vierkantrohren können mit minimaler Metallverarbeitung hergestellt werden. Solche Rohlinge zeichnen sich durch höchste Herstellbarkeit aus, was ihre Beliebtheit als Universalwerkstoff sicherstellt. Erfahren Sie mehr über die Technologie der Herstellung von Vierkantrohren sowie deren Verwendung. Lesen Sie dazu das Video in diesem Artikel.
