Vierkantrohr - universelles baumaterial

Die Profilverrohrung verfügt über eine Reihe nützlicher Funktionen, die den Anwendungsbereich im Vergleich zu einem kreisförmigen Abschnitt etwas erweitern. Insbesondere die flache Oberfläche ermöglicht eine einfache Verwendung für die Installation verschiedener Strukturen. Aufgrund seiner Form wird auch die Verbindung einzelner Elemente zu komplexen Strukturen erleichtert.

allgemeine Informationen

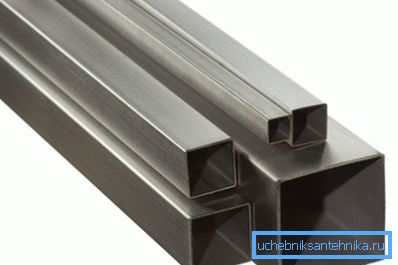

Eine solche Rohrleitung kann sowohl aus Stahl als auch aus Kunststoff hergestellt werden, beispielsweise aus PVC.

Das Material bestimmt weitgehend den Umfang des Einsatzes von Walzprodukten, solche Optionen sind möglich:

• Stahlrohre dieser Form eignen sich nicht für die Organisation von Wasserversorgungs- oder Heizungssystemen. Aber es kann verwendet werden, um Rahmen aus Rohren mit verschiedenen Abschnitten zu erstellen und sogar Möbel mit den eigenen Händen herzustellen. Ein relativ kleiner Abschnitt kann verwendet werden, um große Spannweiten zu blockieren, zu diesem Zweck werden Traversen daraus hergestellt, und große Abmessungen können als tragende Elemente verwendet werden, beispielsweise Säulen;

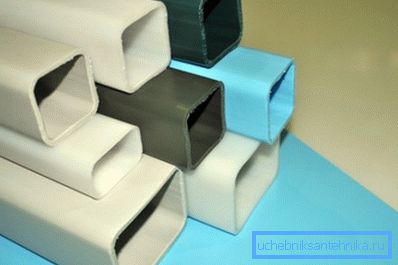

• Quadratische Kunststoffrohre haben natürlich nicht die Festigkeit eines Metalls, daher ist der Einsatzbereich durch die zulässige Belastung begrenzt. Zum Beispiel können Kunststoffrohre für Nippelbewässerungssysteme in Geflügelfarmen verwendet werden. Racks aus Kunststoffzäunen können in größeren Standardgrößen wie Kabelkanälen, Luftkanälen usw. hergestellt werden.

Verwendung von Walzstahl in ASG

Die Verwendung einer solchen Pipeline im Industriebau unterscheidet sich etwas von der Konstruktion einer Einzelperson. Zunächst der Umfang der Aufgaben und die Belastung der Struktur. Angesichts der Beliebtheit der Walzprodukte ist es sinnvoll, die behördlichen Anforderungen und deren Verwendung detaillierter zu beschreiben.

Regulierungsdokumente

Der GOST für Vierkantrohre enthält die Grundanforderungen an die geometrischen Abmessungen, Toleranzen dafür und die Standardgrößen sind im Sortiment angegeben.

Die Situation bei behördlichen Dokumenten unterscheidet sich je nach Material:

• Für die Stahlrohrleitung gibt es drei Hauptnormen: GOST 8639-68, GOST 8639-82 und GOST 30245-2003. Das letztere Dokument kombiniert grundlegende Informationen nicht nur in quadratischen, sondern auch in rechteckigen Formaten. In den gleichen Dokumenten finden Sie das Gewicht pro Quadratmeter eines quadratischen Rohrs.

• Was die Kunststoffrohre als solche angeht, gibt es für sie nicht das vorgeschriebene Dokument. Daher ist es notwendig, sich mehr auf die Informationen der Hersteller zu verlassen.

Verwendung der Profilpipeline

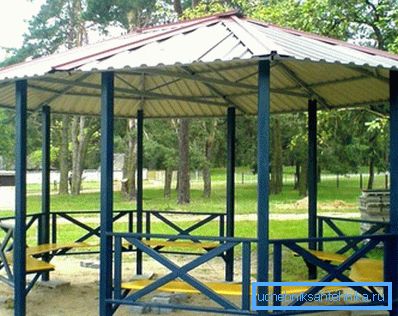

In der Einzelkonstruktion werden normalerweise kleine Größen verwendet. In diesem Fall beschränkt sich sein Anwendungsbereich auf den Rahmen der Rohre unter dem Gewächshaus oder auf Gestelle für die Installation des Zauns. Gleichzeitig ist die Belastung relativ gering, so dass das Gewicht eines Vierkantrohrs keine große Rolle spielt.

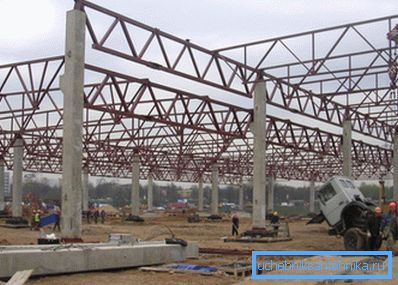

Im Industriebau erlaubt ein solches Material mehrmals die Reduzierung der Zeit für den Bau von Konstruktionen. Besonders wertvoll ist die Tatsache, dass mit ihr signifikante Spannweiten abgedeckt werden können. Diese Technik wird häufig eingesetzt, wenn zum Beispiel Spannweiten in Industriebetrieben, Verbrauchermärkten und anderen Großanlagen blockiert werden.

Das einzige Problem ist in diesem Fall die Masse des Vierkantrohrs. Wenn Sie mit einer langen Rohrleitung einfach eine große Spannweite blockieren, kollabieren diese nur unter ihrem eigenen Gewicht. Daher werden für die Überlappung großer Spannweiten Farm gemacht.

Pipeline-Traversen

Jede Farm besteht aus Elementen wie einem Gürtel (oben und unten) und einer Versteifung. Neben dem Profil der Pipeline können sie aus I-Trägern, Ecken und anderen Walzprodukten bestehen. Binder aus gewalzten Produkten sind jedoch viel bequemer herzustellen, während das Gewicht der Struktur gering bleibt (dies kann durch GOST bestimmt werden).

Bauernhof kann nach dem Formular klassifiziert werden, es gibt solche Typen:

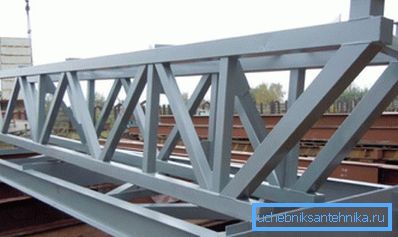

• mit parallelen Riemen;

• in Form eines Dreiecks. Ein dreieckiger Vierkantrohrbinder kann beispielsweise als Basis für ein Binder-System verwendet werden;
• trapezförmig;

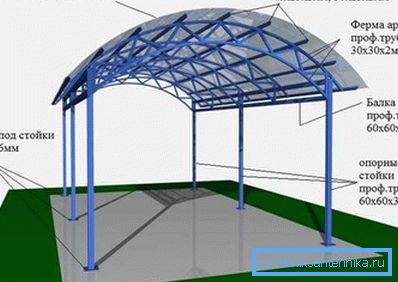

• gewölbt

Beachten Sie! Um einen gewölbten Binder zu erstellen, benötigen Sie einen Rohrbieger. Die Gebrauchsanweisung ist extrem einfach - gerade genug, um das Rohr zwischen den Rollen zu spannen. Es ist besser, das Profil nicht manuell zu biegen, es besteht die Gefahr des Verderbens.

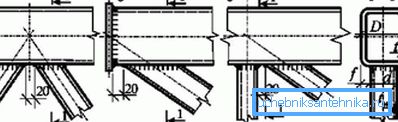

Bei der Herstellung sollte besonderes Augenmerk auf die Knotenpunkte des Fachwerks aus einem Vierkantrohr gelegt werden. Die Geometrie der Knoten beeinflusst den Betrieb der Struktur unter Last stark.

Merkmale von Baugruppen

Ein Knoten ist ein Punkt, an dem sich mindestens drei Abschnitte einer Pipeline treffen.

Am häufigsten verwendete solche Assoziationsmethoden:

• mit schweißen;

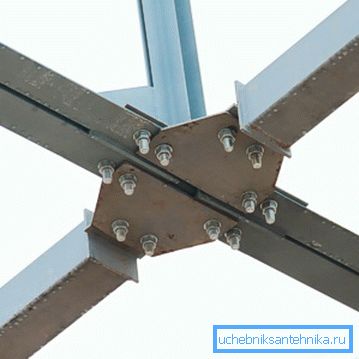

• mit Bolzen oder Nieten;

• Zusätzlich können Sie Verstärkungsmaschen verwenden.
• Es ist erlaubt, Erweiterungsklammern zu verwenden, um den Knoten zu verstärken.

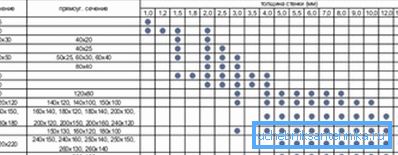

Es ist erlaubt, die Elemente der Farm als Stoß und Überlappung zu kombinieren. Gleichzeitig ist die Standardgröße von Bedeutung, die Größe eines Vierkantrohrs kann aus einem Bereich gelernt werden.

Beachten Sie! Bei einer Schweißverbindung kann zusätzlich eine Metalldichtung verwendet werden, wenn die Wandstärke unzureichend ist. Ansonsten kann das Metall einfach verbrannt werden.

Bei der Montage einer Einheit ist es besonders wichtig, einzelne Elemente nicht in Bezug auf ihre Konstruktionsposition zu verschieben. Die Achsen des Gürtels und der Streben sollten sich an einem Punkt schneiden, nur in diesem Fall werden beide Streben gleichmäßig belastet.

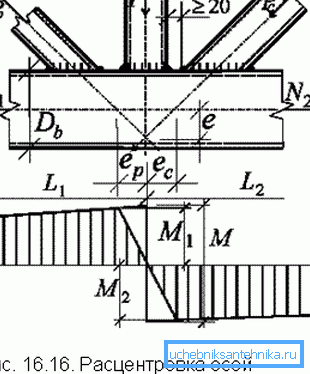

Es gibt jedoch Ausnahmen von dieser Regel. Bei der Verwendung unterschiedlicher Größen in Klammern oder wenn Einschränkungen aufgrund der Geometrie des Riemens bestehen, ist die Zentrierung des Knotens zulässig. Der Einfluss des Zentrierens ist in der Momentendarstellung spürbar, bei der Konstruktion wurde auch das Gewicht der Vierkantrohre berücksichtigt.

Die Verdichtungsfugen müssen separat erwähnt werden. Hierfür kann Bolzen verwendet werden. Bei Bolzen werden für die gespannte Verbindung hochfeste Bolzen verwendet und aus komprimiertem Kohlenstoffstahl.

Beachten Sie! Bei der Flanschverbindung von Rohren muss die Steifigkeit des Flansches in der gespannten Zone erhöht werden. Um dies zu erreichen, können Sie die Rippen einfach verstärken, der Preis einer solchen Lösung ist minimal, und das Design ist garantiert nicht unter Last kollabieren.

Am ende

Profilrohrleitungen sind ein vielseitiger Baustoff. Aufgrund seiner geometrischen Eigenschaften kann es nicht nur einzeln, sondern auch im Industriebau eingesetzt werden. Der Artikel konzentriert sich auf die Verwendung von Walzstahl im Bauwesen.

Das Video in diesem Artikel zeigt ein Beispiel für die Verwendung eines Vierkantrohrs in Einzelkonstruktion.
