Verbindung von metall-kunststoff-rohren: 3 wege, um ein

In der Mehrzahl der Fälle werden verschiedene Polymerrohre zur Anordnung von Wasserversorgungs- und Heizungssystemen verwendet. Abhängig von der Art des Kunststoffs werden Verbindungsstücke der einen oder anderen Konstruktion verwendet. Lassen Sie uns näher darauf eingehen, wie Sie die Verbindung von Metall-Kunststoff-Rohren mit Ihren eigenen Händen herstellen.

Vorteile von Sanitärinstallationen

Vor nicht allzu langer Zeit wurden alle Rohrsysteme aus Metallrohren hergestellt.

Jetzt wird dieses Material jedoch von Metall-Kunststoff abgelöst, was viele Vorteile bietet:

• einfache Installation;
• Beständigkeit gegen verschiedene Chemikalien;
• Umweltfreundlichkeit des Produktionsprozesses;
• Fähigkeit, hohen Innendruck standzuhalten;
• Flexibilität, so dass weniger Kupplungen verwendet werden können;
• keine Korrosion und Ablagerungen auf der Innenseite der Teile;
• lange Lebensdauer;
• niedriger Preis

Es gibt jedoch einige Nachteile:

• hoher Wärmeausdehnungskoeffizient;
• Metallkunststoff wird durch ultraviolette Strahlung zerstört.

Eine Dockingmethode wählen

Die Verbindung von Rohren aus Metall-Kunststoff wie auch anderen Arten von Polymerteilen wird mit Hilfe von Fittings hergestellt. Von welcher Art von denen Sie erworben haben, hängt von der Art der Montage ab.

Betrachten Sie jede von ihnen genauer.

Methode 1. Kompressionsverbindungen

In diesem Fall werden die Verbindungen für Metallrohre mit Crimpverbindern aus Messing hergestellt. Ihr anderer Name ist Collet-Verbindung.

Die Vorteile dieser Art des Andockens sind, dass Sie keine zusätzlichen Werkzeuge oder Geräte kaufen müssen, um zu funktionieren. Zwei Schraubenschlüssel reichen aus, um die Crimpmuttern festzuziehen.

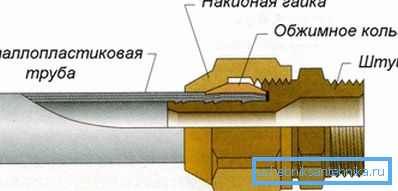

Die Armatur besteht aus drei Komponenten:

• Choke;
• Split Ring;
• Überwurfmutter

Beachten Sie! Verbindungen von Metall-Kunststoffrohren mit Klemmverschraubungen sind zusammenlegbar. Bei Bedarf können Sie das Sanitärsystem demontieren und erneut montieren, indem Sie die erforderlichen Änderungen oder Ergänzungen vornehmen.

Installationsanweisungen sind extrem einfach:

1. Ein Stück der gewünschten Länge wird vom Metall-Kunststoffteil getrennt. Der Zuschnitt sollte in einem Abstand von mindestens 10 cm vom Schnitt gerade sein.
2. Das Schneiden erfolgt mit einer speziellen Kompressionsschere oder einer Metallsäge. Im letzteren Fall muss die Kante von Graten gereinigt werden. Denken Sie daran, dass der Schnitt streng im rechten Winkel erfolgen muss, da es sonst schwierig ist, einen festen Sitz zu erreichen.
3. Dann wird eine Mutter auf das Ende (ihr Gewinde sollte zur Ausschnittseite gerichtet sein) und ein Dichtungsring aufgesetzt.
4. Danach wird das Ende des Teils mit einem speziellen Scan-Werkzeug bearbeitet:

• Die innere Fase wird von der Kalibrierungsseite entfernt (im Abstand von ca. 1 mm).
• Die andere Seite des Sweeps ist die äußere Fase entfernt.

1. Der Fitting wird in das Metall-Kunststoffteil eingesetzt, dann wird die Dichtung darauf aufgesetzt und die Mutter wird festgeschraubt. Zuerst wird die Arbeit manuell erledigt, dann - mit einem Schraubenschlüssel. Wenden Sie keine erhebliche Kraft zum Sichern an, da das Material sonst beschädigt werden kann.

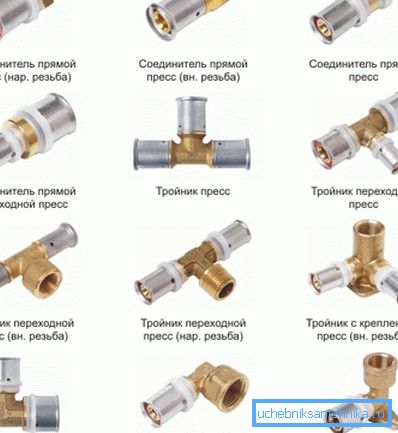

Methode 2. Mit Pressfittings verbinden

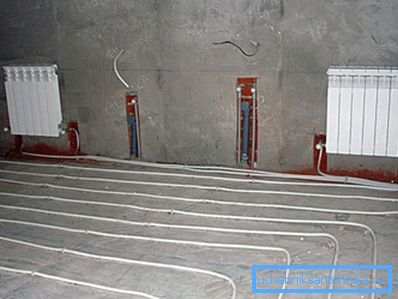

Diese Option Andocken wird für die Anordnung von Wasserversorgungssystemen und Fußbodenheizungen verwendet. Solche Verbinder für Metall-Kunststoff-Rohre werden verwendet, wenn die Rohrleitung in eine Betonwand eingetaucht ist oder unter einem Estrich am Boden verborgen ist.

Das Gelenk erweist sich als zuverlässiger, aber die Installation selbst erfordert vom Meister bestimmte Fähigkeiten sowie die Verfügbarkeit einer speziellen Werkzeugpresse - Presszangen.

Die Arbeit wird in folgender Reihenfolge ausgeführt:

1. Das Stoßende eines ordnungsgemäß geschnittenen Rohrs wird von einer Reibahle bearbeitet: Die inneren und äußeren Fasen werden entfernt.
2. Der Kalibrator überprüft den Innendurchmesser des Teils.
3. Vergewissern Sie sich vor dem Einbau des Fittings, dass eine dielektrische Dichtung und Dichtungsringe darin installiert sind.
4. Eine Crimphülse wird auf das Teil aufgesetzt und eine Armatur mit Dichtungen wird eingesetzt.
5. Dann wird die Kupplung mit einer Presszange auf das Rohr gepresst. Stellen Sie sicher, dass die installierten Düsen dem Durchmesser des Teils entsprechen, an dem die Armatur installiert wird.

Beachten Sie! Es wird nicht empfohlen, die Metallhülse erneut zu vercrimpen. Es ist wünschenswert, dass alles beim ersten Mal geklappt hat, andernfalls ist ein Durchsickern möglich, weshalb dieser Knoten erneut montiert werden muss.

Es gibt Typen von Pressfittings mit einer starr montierten Kupplung. In diesem Fall erfolgt die Steuerung der Pflanztiefe der Düse über ein speziell dafür vorgesehenes Fenster.

Methode 3. Andocken mit Schiebekupplungen

Die zweite und die dritte Methode zum Verbinden von Metall-Kunststoff-Rohren sind ähnlich, aber im letzteren Fall wird zusätzlich zu den Zecken ein Expander verwendet, der den Innendurchmesser des verwendeten Teils vor dem Einbau der Armatur erhöht.

Die Verbindung ist dauerhaft, hermetisch und sehr zuverlässig. Zur Installation von Fußbodenheizungssystemen, die mit Betonlösung gegossen werden sollen.

Die Arbeit wird wie folgt ausgeführt:

1. Das Rohr wird abgeschnitten, danach wird eine Kompressionshülse aufgesetzt.
2. Das Ende des Metall-Kunststoffteils wird mit einem Expander aufgeweitet, dann wird dort ein Formstück eingesetzt.
3. Die Kupplung wird mit einer Presse gekräuselt.
4. Zuverlässige und dauerhafte Verbindung ist fertig.

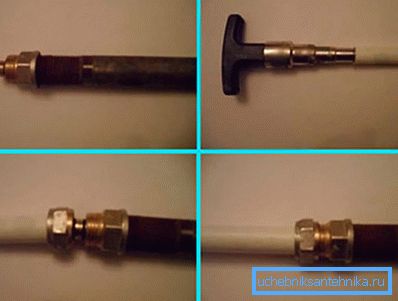

Verbindung von Polymerrohren mit Metall

Manchmal müssen Rohre aus verschiedenen Materialien angeschlossen werden. Zum Beispiel, um die lokale Wasserversorgung mit dem zentralen Metallwassermodul eines Mehrfamilienhauses zu verbinden. In diesem Fall benötigen Sie eine Crimpverbindung und ein Kaliber.

Beachten Sie! Die Verbindung eines Kunststoffrohres mit einem Metall ohne Gewinde wird nicht funktionieren. Es müssen nur spezielle Teile verwendet werden, die für einen bestimmten Durchmesser der Rohrleitung ausgelegt sind.

Die Installation ist wie folgt:

1. Auf dem Faden des Metallteils ist ein Faden oder ein spezielles Dichtungs-Polymerband aufgewickelt. Der Gewindeteil des Fittings wird darauf geschraubt.
2. Die Kompressionsmutter und der Dichtring drücken auf das Metall-Kunststoffteil, woraufhin die Fasen von ihrer Kante entfernt werden.
3. Dann gleitet das Kunststoffelement über die Armatur, die mit dem Metallteil verschraubt ist.
4. Die Mutter wird an der Armatur geklemmt und dichtet die Verbindung ab.

Rohrbiegemethoden

Neben der Verbindung ist es wichtig, die richtige Technologie zum Biegen von Metall-Kunststoffteilen einzuhalten.

Es gibt vier verschiedene Möglichkeiten:

1. Von Hand. In diesem Fall muss besonders darauf geachtet werden, dass am Wendepunkt kein Defekt vorliegt, der zu einer Verstopfung der Rohrleitung führt.
2. Frühling verwenden. Dieses Tool wird in Baumärkten verkauft. Die Feder wird nach innen eingeführt, worauf das Biegen durchgeführt wird.
3. Fön verwenden. Unter dem Einfluss von Heißluft erleichtern metallplastische Biegungen. Sie sollten jedoch sorgfältig mit ihm arbeiten, da sonst die Gefahr besteht, dass das Material schmilzt.

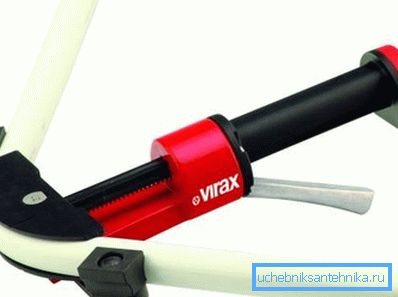

4. Verwendung eines speziellen Rohrbiegers. Dies ist ein professionelles Werkzeug, mit dem Sie Teile jeder Größe korrekt und ohne großen Aufwand biegen können.

Fazit

Polymerteile miteinander andocken sowie die Verbindung von Metall-Kunststoff-Rohren mit Metall - die Arbeit ist einfach, aber verantwortungsvoll. Von der korrekten Wirkung hängt die Dichtheit und Dauerhaftigkeit des Wasserversorgungssystems ab. Weitere Details dazu finden Sie im Video in diesem Artikel.
